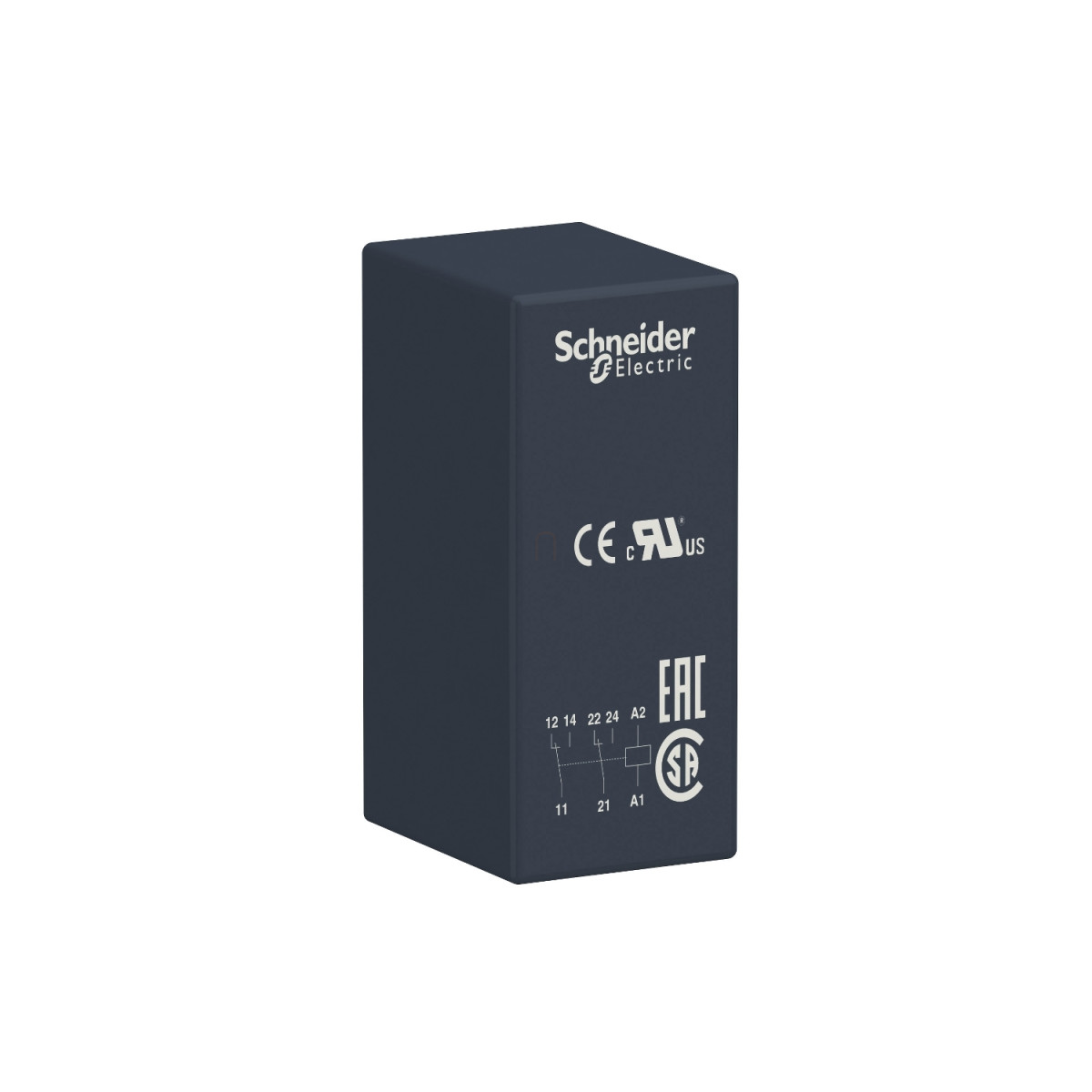

A Schneider Electric RSB2A080P7 interfész relé a Harmony Electromechanical Relays sorozat kiváló minőségű tagja, amely professzionális ipari alkalmazásokhoz lett kifejlesztve. Ez a kompakt plug-in relé a megbízható és pontos kapcsolást biztosítja különböző vezérlési feladatokban, miközben minimális helyigénnyel rendelkezik.
A RSB2A080P7 modell 230 V AC 50/60 Hz vezérlőfeszültséggel működik, és 2 C/O (váltóérintkezős) kontaktust tartalmaz. A relé nem rendelkezik státuszjelző LED-del, sem rögzíthető tesztgombbal, ami egyszerűsíti a telepítést és használatot. A termék 8 amper hagyományos zárt hőáramot képes kezelni -40 és 40 °C közötti hőmérsékleten, így széleskörű ipari környezetben alkalmazható. A készülék tervezése során nagy hangsúlyt fektettek a tartósságra - mechanikai élettartama kiemelkedő, akár 5 millió kapcsolási ciklust is képes teljesíteni, míg elektromos élettartama 100 000 ciklus 8A és 250V AC-1 NO terhelésnél, valamint ugyancsak 100 000 ciklus 4A és 250V AC-1 NC terhelésnél.
A relé átlagos tekercsellenállása 33 000 Ohm AC hálózaton 20 °C-on, névleges üzemi feszültségtartománya pedig 184-345 V AC 50/60 Hz. A készülék lenyűgöző elektromos tulajdonságokkal rendelkezik: 3,6 kV névleges impulzusfeszültség-állóság az IEC 61000-4-5 szabványnak megfelelően, 400 V névleges szigetelési feszültség az IEC 60947 szerint, valamint 300 V DC maximális kapcsolási feszültség. A minimális kapcsolási feszültség 12 V, a maximális kapcsolási kapacitás pedig 2000 VA/224 W. A termék rendkívül gyors működési idővel büszkélkedhet: mindössze 20 ms a bekapcsolási és ugyanennyi a kikapcsolási idő. A Schneider Electric RSB2A080P7 interfész relé IP40 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, így megfelelő védelmet nyújt a kisméretű szilárd testek behatolása ellen.
A relé érintkezői ezüst ötvözetből (AgNi) készültek, ami kiváló vezetőképességet és tartósságot biztosít. A PCB típusú, lapos kialakítású csatlakozótüskék megkönnyítik a nyomtatott áramköri lapra történő szerelést. A termék bármilyen pozícióban üzemeltethető, üzemelési hőmérséklet-tartománya -40 és 70 °C között van AC üzemmódban, tárolási hőmérséklet-tartománya pedig -40 és 85 °C között. A RSB2A080P7 interfész relé rezgésálló, ±1 mm (f= 10…55 Hz) az IEC 60068-2-6 szabványnak megfelelően, és ütésálló 10 gn (időtartam = 11 ms) nem működő állapotban, valamint 5 gn (időtartam = 11 ms) működés közben az IEC 60068-2-27 szerint. A termék nemzetközi tanúsítványokkal rendelkezik, beleértve a CSA, EAC és UL minősítéseket, megfelel a CSA C22.2 No 14, UL 508 és IEC 61810-1 szabványoknak.
Schneider Electric Harmony Electromechanical Relays - RSB2A080P7 - RSB interfész relé, 2CO, 8A, 230VAC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozatnév: RSB sorozat
Terméktípus: Plug-in relé
Relétípus: Interfész relé
Érintkezők típusa és összetétele: 2 C/O (váltóérintkezős)
Állapotjelző LED: Nincs
Vezérlő áramkör feszültsége [Uc]: 230 V AC 50/60 Hz
Vezérlés típusa: Rögzíthető tesztgomb nélkül
Hagyományos zárt hőáram [Ithe]: 8 A -40...40 °C-on
Kiegészítő információk
Átlagos ellenállás: 33000 Ohm hálózaton: AC 20 °C-on +/- 10 %
Névleges üzemi feszültség [Ue]: 184...345 V AC 50/60 Hz
Névleges impulzusfeszültség-állóság [Uimp]: 3,6 kV az IEC 61000-4-5 szerint
Névleges üzemi áram [Ie]: 4 A (AC-1/DC-1) NC az IEC szerint, 8 A (AC-1/DC-1) NO az IEC szerint
Névleges szigetelési feszültség [Ui]: 400 V az IEC 60947 szerint
Maximális kapcsolási feszültség: 300 V DC az IEC szerint
Visszaejtési feszültség: >= 0,15 Uc AC
Terhelőáram: 8 A 250 V AC-nél, 8 A 28 V DC-nél
Minimális kapcsolási áram: 10 mA
Maximális kapcsolási kapacitás: 2000 VA/224 W
Minimális kapcsolási feszültség: 12 V
Minimális kapcsolási kapacitás: 120 mW 10 mA, 12 V esetén
Működési adatok
Működési idő: 20 ms bekapcsolás, 20 ms visszaállítás
Mechanikai élettartam: 5000000 ciklus
Elektromos élettartam: 100000 ciklus, 8 A 250 V-nál, AC-1 NO, 100000 ciklus, 4 A 250 V-nál, AC-1 NC
Biztonsági megbízhatósági adatok: B10d = 100000
Működési frekvencia: <= 600 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Elektromos jellemzők
Átlagos tekercsfogyasztás: 0,75 VA AC
Érintkezők anyaga: Ezüst ötvözet (AgNi)
Tüske alakja: Lapos (PCB típusú)
Dielektromos szilárdság: 1000 V AC érintkezők között, 2500 V AC pólusok között, 5000 V AC tekercs és érintkező között
Környezeti feltételek
Rezgésállóság: +/- 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklettartomány működés közben: -40...70 °C (AC)
Környezeti hőmérséklettartomány tároláshoz: -40...85 °C
Ütésállóság: 10 gn (időtartam = 11 ms) nem működő állapotban az IEC 60068-2-27 szerint, 5 gn (időtartam = 11 ms) működés közben az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, UL 508, IEC 61810-1
Terméktanúsítványok: CSA, EAC, UL
