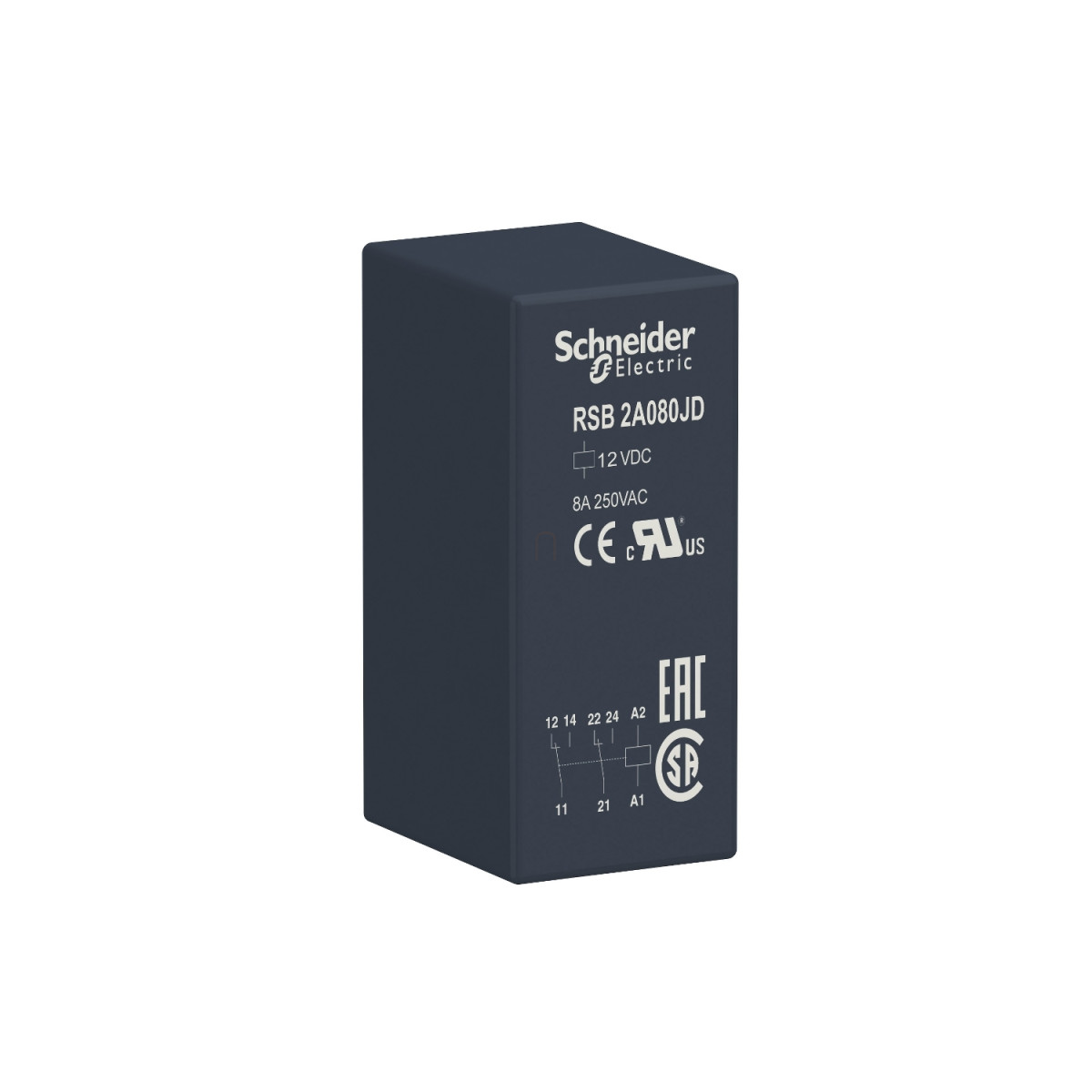

A Schneider Electric Harmony RSB2A080JD interfész relé egy kompakt, nagy teljesítményű elektromechanikus kapcsolóelem, amely kifejezetten ipari alkalmazásokra lett tervezve. Ez a 12V DC vezérlőfeszültséggel működő modul a Harmony Electromechanical Relays termékcsalád tagjaként kiváló megbízhatóságot és hosszú élettartamot biztosít.
A RSB2A080JD interfész relé két váltóérintkezővel (2CO) rendelkezik, amelyek maximális terhelhetősége 8A (-40...40°C környezeti hőmérsékleten). A termék különlegessége a kompakt kialakítása és a széles működési hőmérséklettartománya (-40...85°C), amely lehetővé teszi a használatát szélsőséges ipari környezetben is. Az eszköz nem tartalmaz állapotjelző LED-et és zárolható tesztgombot, ami egyszerűbbé teszi a beépítést és használatot olyan helyeken, ahol ezekre nincs szükség.
Műszaki szempontból a RSB2A080JD kiemelkedő paraméterekkel rendelkezik. A vezérlőkör átlagos ellenállása 360 Ohm 20°C-on, névleges üzemi feszültsége 8,4-18V DC tartományban mozog, míg a névleges lökőfeszültség-állóság 3,6 kV az IEC 61000-4-5 szabvány szerint. A maximális kapcsolási kapacitás 2000 VA/224 W, ami lehetővé teszi mind kisteljesítményű (minimum 120 mW 10 mA, 12 V mellett), mind nagyobb terhelések kapcsolását. A kapcsolási sebesség terhelés alatt maximum 600 ciklus/óra, terhelés nélkül pedig akár 18000 ciklus/óra is lehet, ami rendkívül flexibilis alkalmazást tesz lehetővé.
A termék kiemelkedő mechanikai tartóssággal rendelkezik, amely 30 millió kapcsolási ciklust jelent, míg az elektromos élettartama 100000 ciklus 8A/250V AC-1 NO és 4A/250V AC-1 NC terhelésnél. A biztonsági megbízhatósági adatok szerint a B10d érték 100000, ami magas szintű üzembiztonságot garantál. Az érintkezők anyaga ezüstötvözet (AgNi), amely kiváló vezetőképességet és kopásállóságot biztosít. A PCB típusú, lapos kialakítású csatlakozók egyszerű beépíthetőséget tesznek lehetővé nyomtatott áramköri lapokba.
A RSB2A080JD relé IP40 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és megfelel számos nemzetközi szabványnak, mint az UL 508, IEC 61810-1 és CSA C22.2 No 14. A termék rendelkezik CSA, EAC, UL és CE tanúsítványokkal, ami biztosítja a megfelelőséget a legfontosabb nemzetközi előírásoknak. Fontos telepítési információ, hogy DC bemenet esetén az A1 csatlakozót kell a pozitív pólusra kötni a védelmi modul rövidzárlatának elkerülése érdekében.
Schneider Electric Harmony Electromechanical Relays - RSB2A080JD - RSB interfész relé, 2CO, 8A, 12VDC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RSB sorozat
Termék vagy komponens típusa: Plug-in relé
Relé típusa: Interfész relé
Érintkezők típusa és összetétele: 2 C/O
Állapotjelző LED: Nélkül
Vezérlő áramkör feszültsége [Uc]: 12 V DC
Vezérlés típusa: Zárolható tesztgomb nélkül
Konvencionális zárt hőáram [Ithe]: 8 A -40...40 °C-on
Kiegészítő információk
Átlagos ellenállás: 360 Ohm hálózat: AC 20 °C-on +/- 10 %
Névleges üzemi feszültség [Ue]: 8,4...18 V DC
Névleges lökőfeszültség-állóság [Uimp]: 3,6 kV IEC 61000-4-5 szerint
Névleges üzemi áram [Ie]: 4 A (AC-1/DC-1) NC IEC szerint, 8 A (AC-1/DC-1) NO IEC szerint
Névleges szigetelési feszültség [Ui]: 400 V IEC 60947 szerint
Maximális kapcsolási feszültség: 300 V DC IEC szerint
Elengedési feszültség küszöbérték: >= 0,1 Uc DC
Terhelő áram: 8 A 250 V AC-nél, 8 A 28 V DC-nél
Minimális kapcsolási áram: 10 mA
Maximális kapcsolási képesség: 2000 VA/224 W
Minimális kapcsolási feszültség: 12 V
Minimális kapcsolási képesség: 120 mW 10 mA, 12 V esetén
Működési jellemzők
Működési idő: 20 ms működtetés, 20 ms visszaállítás
Mechanikai tartósság: 30000000 ciklus
Elektromos tartósság: 100000 ciklus, 8 A 250 V, AC-1 NO; 100000 ciklus, 4 A 250 V, AC-1 NC
Biztonsági megbízhatósági adatok: B10d = 100000
Működési gyakoriság: <= 600 ciklus/óra terheléssel, <= 18000 ciklus/óra terhelés nélkül
Átlagos tekercs fogyasztás: 0,45 W DC
Fizikai jellemzők
Érintkezők anyaga: Ezüst ötvözet (AgNi)
Csatlakozó típusa: Lapos (PCB típus)
IP védettségi fokozat: IP40 IEC 60529 szerint
Környezeti jellemzők
Dielektromos szilárdság: 1000 V AC érintkezők között, 2500 V AC pólusok között, 5000 V AC tekercs és érintkező között
Rezgésállóság: +/- 1 mm (f= 10...55 Hz) IEC 60068-2-6 szerint
Üzemi környezeti hőmérséklet: -40...85 °C (DC)
Tárolási környezeti hőmérséklet: -40...85 °C
Ütésállóság: 10 gn (időtartam = 11 ms) nem működés közben IEC 60068-2-27 szerint, 5 gn (időtartam = 11 ms) működés közben IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, IEC 61810-1, CSA C22.2 No 14
Terméktanúsítványok: CSA, EAC, UL
Jelölés: CE
