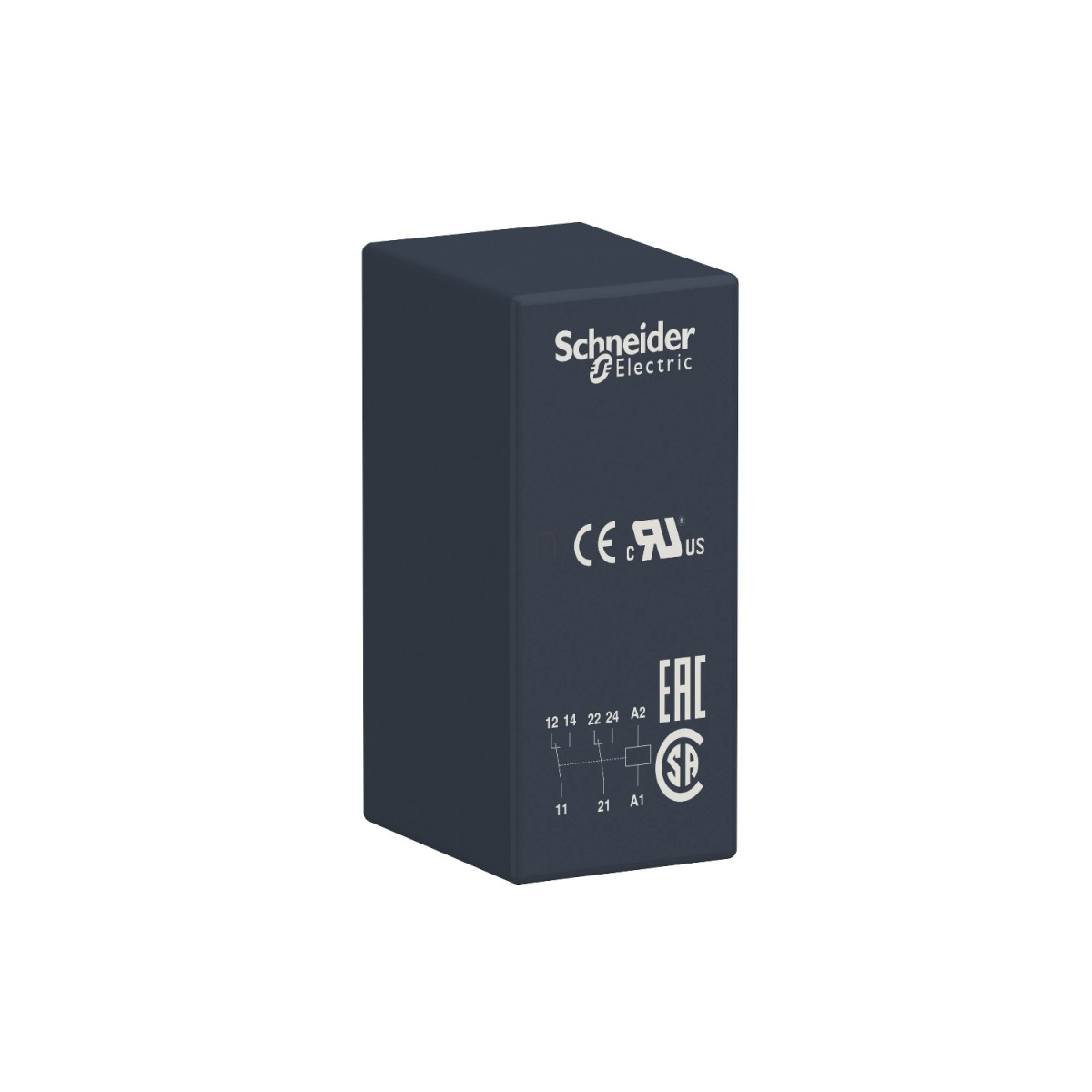

A Schneider Electric RSB2A080FD egy kiváló minőségű interfész relé a Harmony Electromechanical Relays termékkínálatából, amely rendkívüli megbízhatóságot és hosszú élettartamot biztosít ipari környezetben. Ez a kompakt kivitelű, plug-in típusú relé ideális választás vezérlési áramkörök kapcsolására és ipari automatizálási feladatokra, ahol fontos a megbízható működés és a nagy kapcsolási teljesítmény.
Az RSB2A080FD relé 110V DC vezérlőfeszültséggel működik, és 2 váltóérintkezővel (2CO) rendelkezik, amelyek képesek akár 8A áramot is kapcsolni. A relé nem tartalmaz LED-es állapotjelzőt és nincs ellátva lezárható tesztgombbal, így ideális olyan alkalmazásokhoz, ahol az egyszerű és megbízható kialakítás a követelmény. A termék működési feszültségtartománya 77-165V DC között van, amely kiváló rugalmasságot biztosít a különböző rendszerekben történő felhasználáshoz. A relé átlagos tekercsfogyasztása mindössze 0,45W DC, így energiahatékony megoldást kínál.
A kapcsolási kapacitás tekintetében az RSB2A080FD kiemelkedő teljesítményt nyújt: 8A terhelhetőség 250V AC feszültségen, valamint 8A terhelhetőség 28V DC feszültségen. A maximális kapcsolási teljesítmény 2000 VA/224W, minimális kapcsolási képessége pedig 120mW 10mA és 12V esetén. A mechanikai élettartam lenyűgöző: 30 millió kapcsolási ciklus, míg az elektromos élettartam 100.000 ciklus 8A/250V AC terhelésnél. A relé működési sebessége gyors, mindössze 20ms a működési idő és 20ms a visszaállási idő. Maximális működési frekvenciája terhelés alatt 600 ciklus/óra, terhelés nélkül pedig 18.000 ciklus/óra.
Az érintkezők ezüst ötvözetből (AgNi) készültek, amely biztosítja a hosszú élettartamot és a megbízható működést. A relé kompakt méretekkel rendelkezik: 15,7 x 29 x 12,5 mm, és könnyű, mindössze 14 gramm a tömege. A termék bármilyen pozícióban működtethető, így rugalmas szerelési lehetőségeket biztosít. A relé lapka típusú csatlakozókkal (PCB típus) rendelkezik, ami megkönnyíti a nyomtatott áramköri lapra történő szerelést.
A Schneider Electric RSB2A080FD relé kiváló védelmi tulajdonságokkal is rendelkezik: IP40 védettségi fokozattal, valamint magas dielektromos szilárdsággal. Az érintkezők között 1000V AC, a pólusok között 2500V AC, míg a tekercs és érintkezők között 5000V AC dielektromos szilárdságot biztosít. A termék megfelel számos nemzetközi szabványnak, többek között az IEC 61810-1, CSA C22.2 No 14 és UL 508 előírásoknak, és rendelkezik UL, CSA és EAC tanúsítványokkal, valamint CE jelöléssel. A relé széles hőmérsékleti tartományban, -40°C és +85°C között is megbízhatóan működik, ami lehetővé teszi a szélsőséges környezeti feltételek közötti alkalmazását is.
Schneider Electric Harmony Electromechanical Relays - RSB2A080FD - RSB interfész relé, 2CO, 8A, 110VDC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RSB sorozat
Termék típusa: Plug-in relé
Relé típus: Interfész relé
Érintkezők típusa és összetétele: 2 C/O
Állapotjelző LED: Nincs
Vezérlőáramkör feszültsége: 110 V DC
Vezérlés típusa: Lezárható tesztgomb nélkül
Konvencionális zárt hőáram: 8 A -40...40 °C-on
Kiegészítő adatok
Átlagos ellenállás: 30250 Ohm hálózat: AC 20 °C-on +/- 10 %
Névleges üzemi feszültség: 77...165 V DC
Névleges impulzus-állóképesség: 3,6 kV az IEC 61000-4-5 szerint
Névleges üzemi áram: 4 A (AC-1/DC-1) NC az IEC szerint, 8 A (AC-1/DC-1) NO az IEC szerint
Névleges szigetelési feszültség: 400 V az IEC 60947 szerint
Maximális kapcsolási feszültség: 300 V DC az IEC szerint
Ejtési feszültség küszöbérték: >= 0,1 Uc DC
Terhelőáram: 8 A 250 V AC esetén, 8 A 28 V DC esetén
Minimális kapcsolási áram: 10 mA
Maximális kapcsolási kapacitás: 2000 VA/224 W
Minimális kapcsolási feszültség: 12 V
Minimális kapcsolási kapacitás: 120 mW 10 mA, 12 V esetén
Működési jellemzők
Működési idő: 20 ms működés, 20 ms visszaállás
Mechanikai élettartam: 30000000 ciklus
Elektromos élettartam: 100000 ciklus, 8 A 250 V, AC-1 NO esetén; 100000 ciklus, 4 A 250 V, AC-1 NC esetén
Biztonsági megbízhatósági adat: B10d = 100000
Működési gyakoriság: <= 600 ciklus/óra terhelés alatt; <= 18000 ciklus/óra terhelés nélkül
Átlagos tekercsfogyasztás: 0,45 W DC
Eltávolítható jelölés: Nincs
Védelmi kategória: RT I
Működési helyzet: Bármilyen pozíció
Tesztszintek: A szintű csoportos szerelés
Fizikai jellemzők
Érintkezők anyaga: Ezüst ötvözet (AgNi)
Tüske alakja: Lapos (PCB típus)
Kompatibilitási kód: RSB
Környezeti jellemzők
Dielektromos szilárdság: 1000 V AC érintkezők között, 2500 V AC pólusok között, 5000 V AC tekercs és érintkező között
Rezgésállóság: +/- 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -40...85 °C (DC)
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508
Termék tanúsítványok: UL, CSA, EAC
Jelölés: CE
Környezeti hőmérséklet tárolás esetén: -40...85 °C
Ütésállóság: 10 gn (időtartam = 11 ms) nem működő állapotban az IEC 60068-2-27 szerint; 5 gn (időtartam = 11 ms) működés közben az IEC 60068-2-27 szerint
