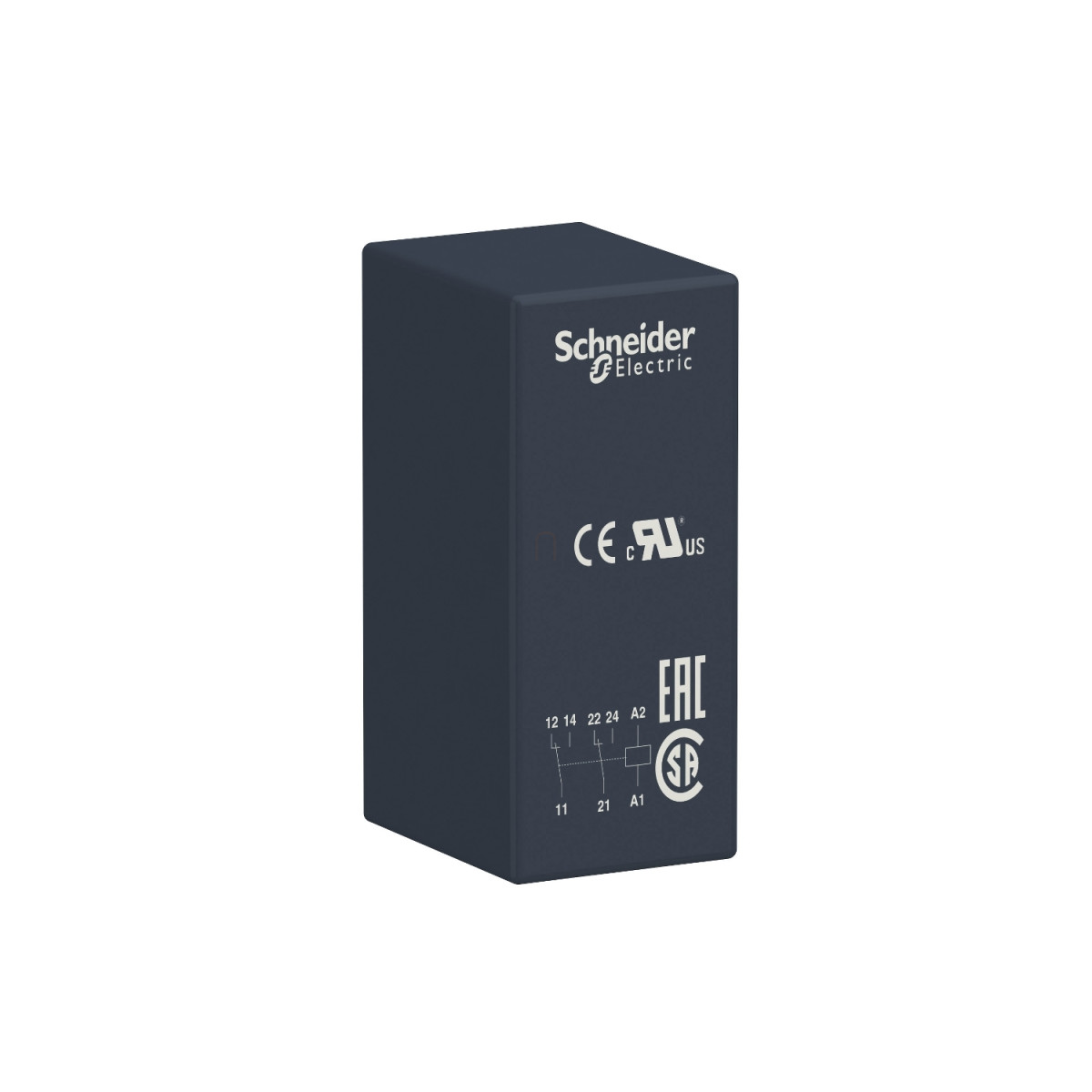

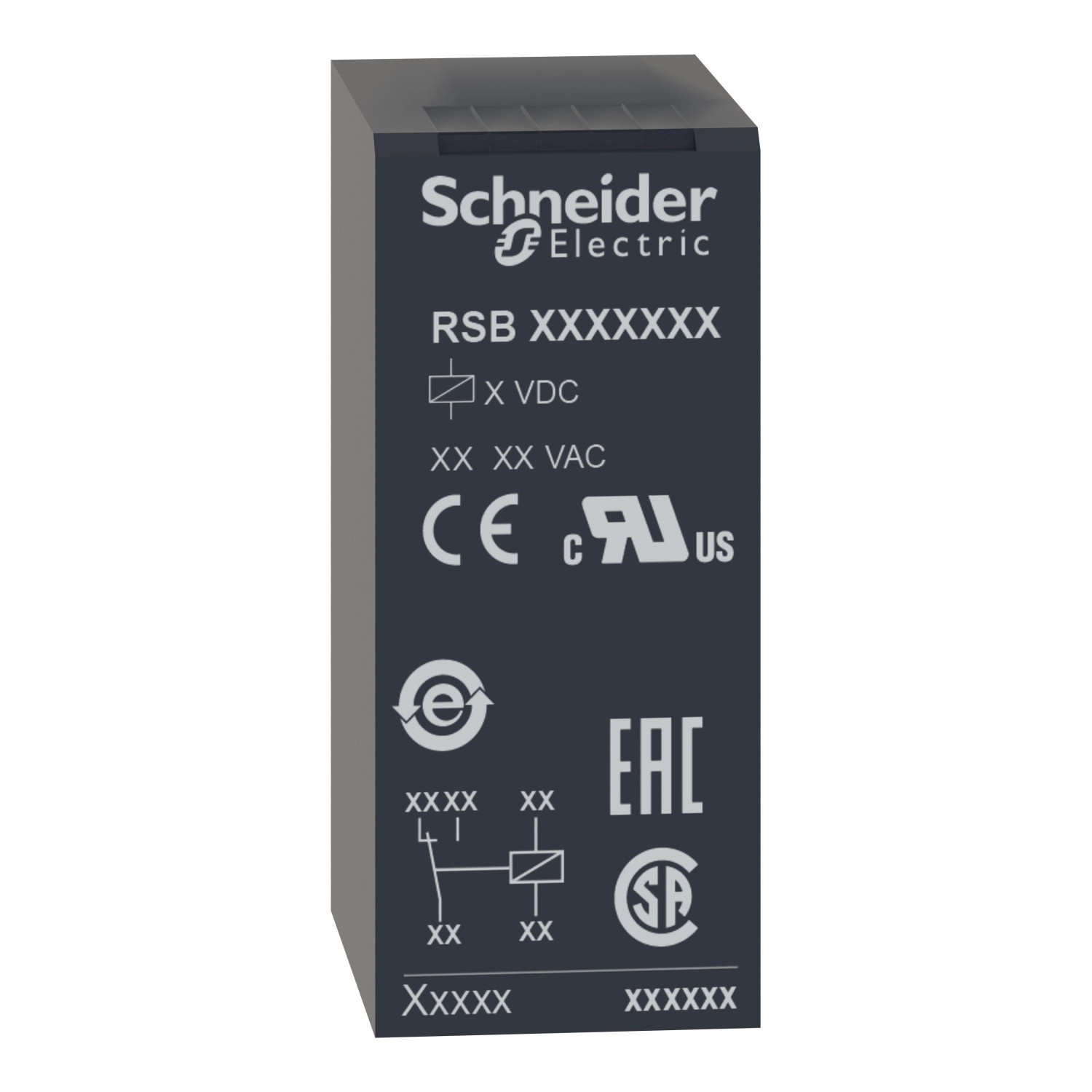

A Schneider Electric Harmony Electromechanical Relays termékcsaládjának RSB2A080F7 típusú interfész reléje egy kompakt és sokoldalú megoldás ipari vezérlési alkalmazásokhoz. Ez a bedugaszolható relé típus kifejezetten olyan környezetben nyújt megbízható teljesítményt, ahol a helymegtakarítás és a tartósság egyaránt kritikus szempont.
A RSB2A080F7 relé két váltóérintkezővel (2CO) rendelkezik, amely sokoldalú kapcsolási lehetőségeket biztosít különböző alkalmazásokhoz. A termék 8A névleges árammal működik -40°C és 40°C közötti hőmérsékleti tartományban, így széles üzemi körülmények között használható. A vezérlő áramkör feszültsége 120V AC 50/60 Hz, amely iparági szabvány a legtöbb alkalmazási területen. A relé nem tartalmaz állapotjelző LED-et és nincs rajta lezárható tesztgombja, így egyszerűbb kialakítású és költséghatékonyabb választás olyan felhasználásokhoz, ahol ezek a funkciók nem szükségesek.
Műszaki paraméterei kiemelkedőek: a termék 8360 Ohm átlagos ellenállással rendelkezik 20°C-on, üzemi feszültségtartománya 96-180V AC 50/60 Hz. A kapcsolási kapacitás figyelemre méltó, 2000 VA/224 W maximális értékkel, ugyanakkor a minimális kapcsolási kapacitás 120 mW 10 mA és 12 V mellett. A kapcsolási idők rendkívül gyorsak, mind a működési idő, mind a visszaállási idő 20 ms. Ez a gyors válaszidő kritikus lehet időérzékeny vezérlési feladatoknál. Az RSB2A080F7 relé tartóssága is kiemelkedő, mechanikai élettartama 5 millió ciklus, elektromos élettartama pedig 100000 ciklus 8A 250V terhelésnél az NO (alaphelyzetben nyitott) érintkezőknél, valamint 4A 250V terhelésnél az NC (alaphelyzetben zárt) érintkezőknél. A biztonsági megbízhatósági adat (B10d) értéke 100000, ami kiváló mutató az ipari felhasználás szempontjából.
A relé működési sebessége terhelés alatt maximum 600 ciklus/óra, terhelés nélkül pedig akár 18000 ciklus/óra is lehet, ami nagy rugalmasságot biztosít különböző alkalmazási területeken. A terhelhetőség szempontjából fontos, hogy a relé 8A áramerősséget képes kezelni 250V AC vagy 28V DC feszültség mellett. A dielektromos szilárdság értékei is kimagaslóak: 1000V AC az érintkezők között, 2500V AC a pólusok között és 5000V AC a tekercs és az érintkező között, ami kiváló szigetelést és biztonságos működést garantál.
Az RSB2A080F7 relé számos nemzetközi szabványnak megfelel, beleértve az UL 508, CSA C22.2 No 14 és IEC 61810-1 előírásokat. A termék rendelkezik EAC, CSA, UL és CE tanúsítványokkal, ami bizonyítja a magas minőségi és biztonsági előírásoknak való megfelelést. Az IP40 védettségi szint a szilárd tárgyak behatolása ellen nyújt alapszintű védelmet. A relé rendkívül ellenálló környezeti hatásokkal szemben is: elviseli a ±1 mm amplitúdójú rezgéseket 10-55 Hz frekvenciatartományban, valamint akár 10g erősségű ütéseket is (11 ms időtartam mellett) nem üzemelő állapotban, és 5g erősségű ütéseket üzemelés közben.
Schneider Electric Harmony Electromechanical Relays - RSB2A080F7 műszaki adatok
Alapadatok
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RSB sorozat
Termék vagy komponens típusa: Bedugaszolható relé
Relé típus: Interfész relé
Érintkező típus és összetétel: 2 C/O (váltóérintkező)
Állapotjelző LED: Nélkül
Vezérlő áramkör feszültsége [Uc]: 120 V AC 50/60 Hz
Vezérlés típusa: Lezárható tesztgomb nélkül
Hagyományos zárt hőáram [Ithe]: 8 A -40...40 °C hőmérsékleten
Kiegészítő adatok
Átlagos ellenállás: 8360 Ohm hálózat: AC 20 °C-on ± 10%
Névleges üzemi feszültség [Ue]: 96...180 V AC 50/60 Hz
Névleges impulzus-állóképességi feszültség [Uimp]: 3,6 kV az IEC 61000-4-5 szerint
Névleges üzemi áram [Ie]: 4 A (AC-1/DC-1) NC az IEC szerint, 8 A (AC-1/DC-1) NO az IEC szerint
Névleges szigetelési feszültség [Ui]: 400 V az IEC 60947 szerint
Maximális kapcsolási feszültség: 300 V DC az IEC szerint
Ejtési feszültség küszöbérték: >= 0,15 Uc AC
Terhelési áram: 8 A 250 V AC-nél, 8 A 28 V DC-nél
Minimális kapcsolási áram: 10 mA
Maximális kapcsolási kapacitás: 2000 VA/224 W
Minimális kapcsolási feszültség: 12 V
Minimális kapcsolási kapacitás: 120 mW 10 mA-nél, 12 V-nál
Működési jellemzők
Működési idő: 20 ms működtetés, 20 ms visszaállás
Mechanikai tartósság: 5000000 ciklus
Elektromos tartósság: 100000 ciklus, 8 A 250 V-nál, AC-1 NO; 100000 ciklus, 4 A 250 V-nál, AC-1 NC
Biztonsági megbízhatósági adat: B10d = 100000
Működési sebesség: <= 600 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Fizikai és környezeti jellemzők
Átlagos tekercselfogyasztás: 0,75 VA AC
Eltávolítható feliratozás: Nélkül
Védelmi kategória: RT I
Működési helyzet: Bármely pozíció
Tesztelési szintek: A szint csoportos szerelés
Érintkezők anyaga: Ezüst ötvözet (AgNi)

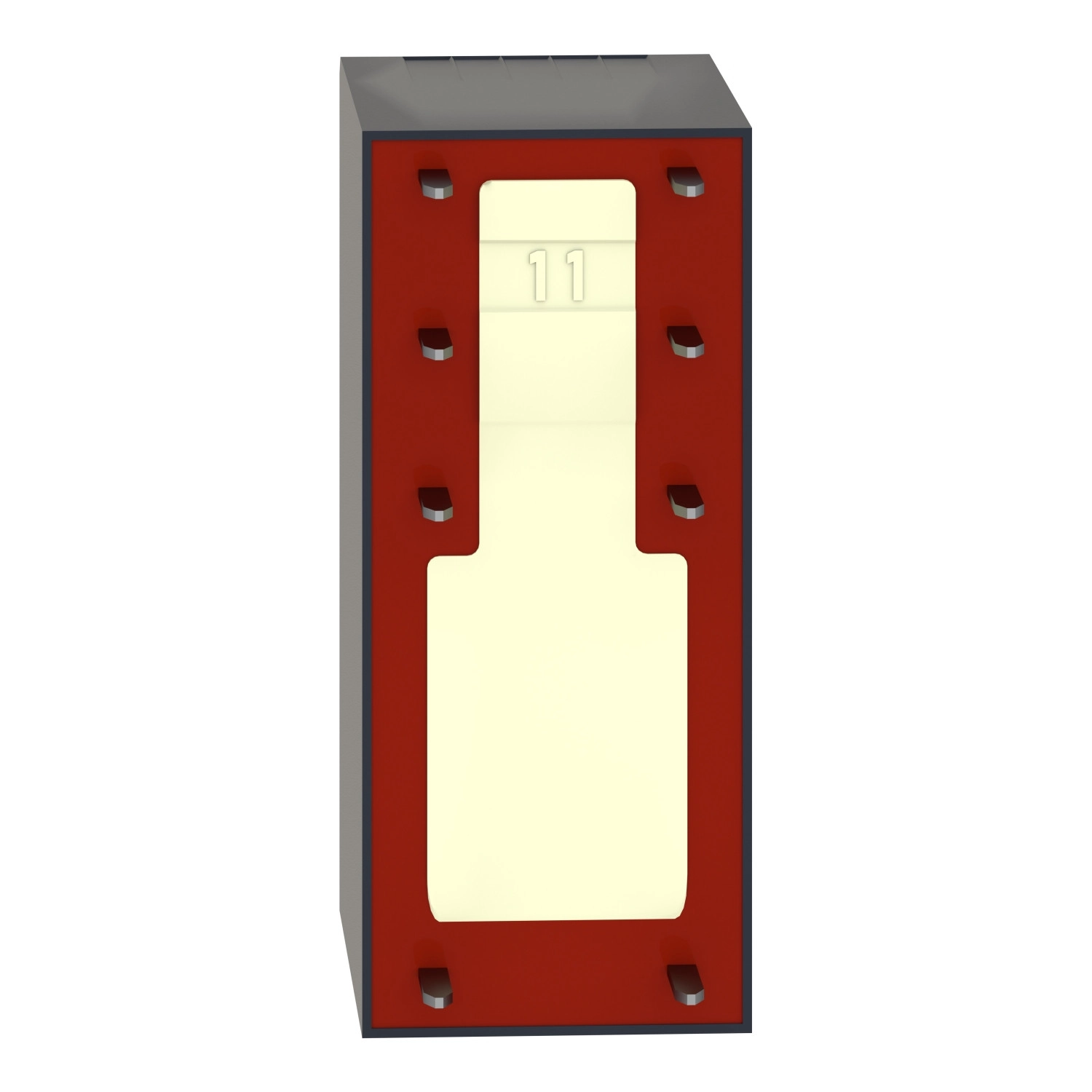

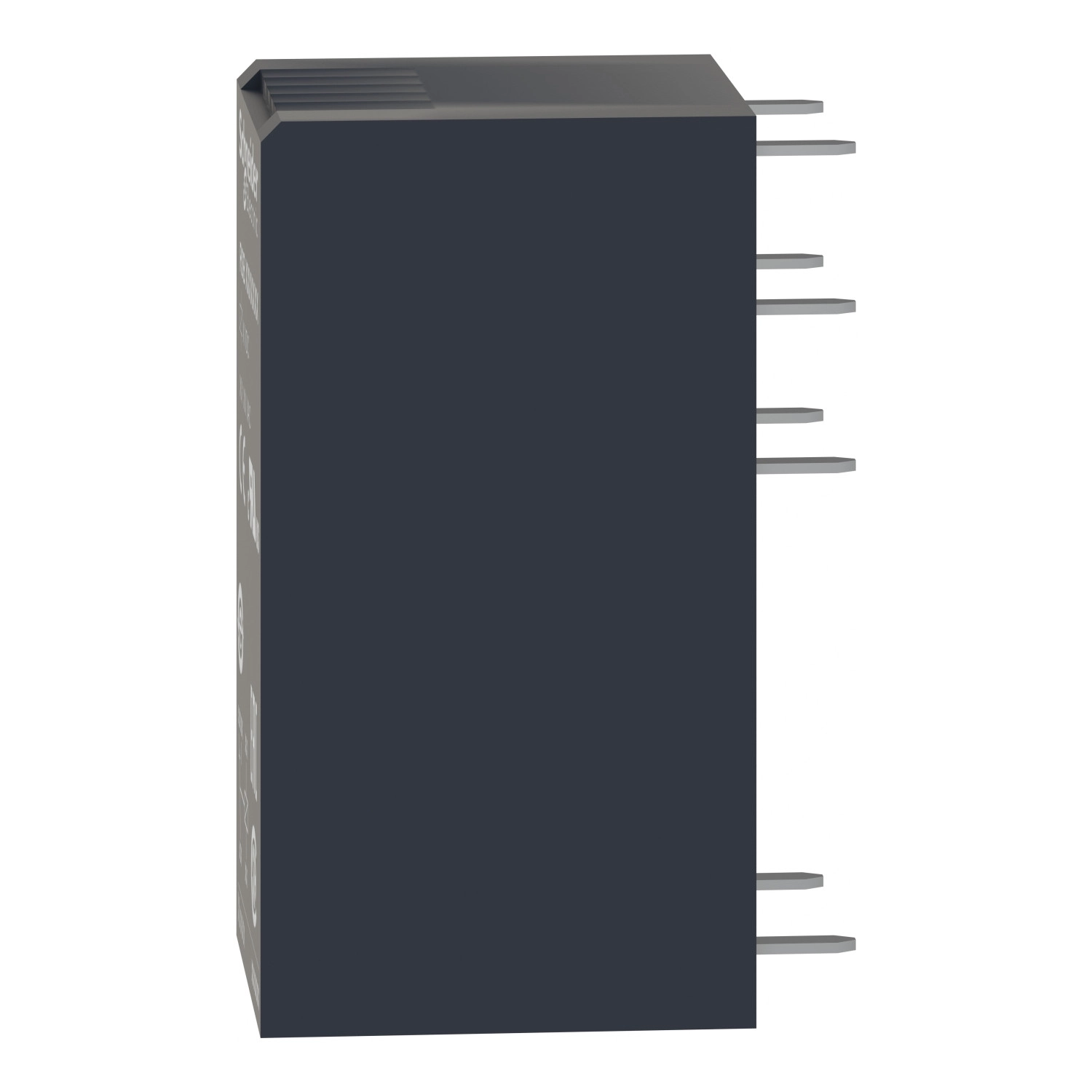

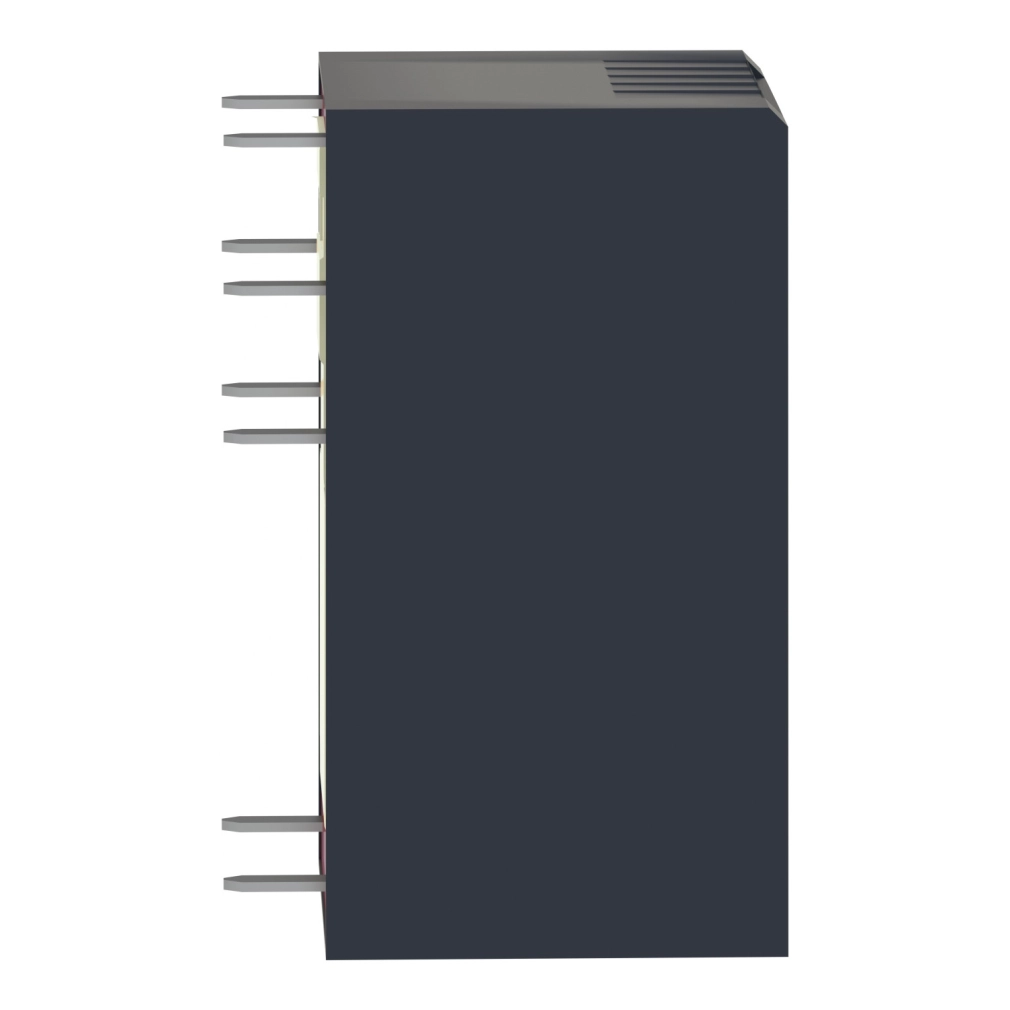

Tüske alakja: Lapos (PCB típus)
Nettó tömeg: 0,014 kg
Kompatibilitási kód: RSB
Környezeti adatok
Dielektromos szilárdság: 1000 V AC az érintkezők között, 2500 V AC a pólusok között, 5000 V AC a tekercs és az érintkező között
Rezgésállóság: +/- 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
IP védelmi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -40...70 °C (AC)
Környezeti hőmérséklet tárolás során: -40...85 °C
Ütésállóság: 10 gn (időtartam = 11 ms) nem működés esetén az IEC 60068-2-27 szerint, 5 gn (időtartam = 11 ms) működés közben az IEC 60068-2-27 szerint
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, IEC 61810-1
Terméktanúsítványok: EAC, CSA, UL
Jelölés: CE
