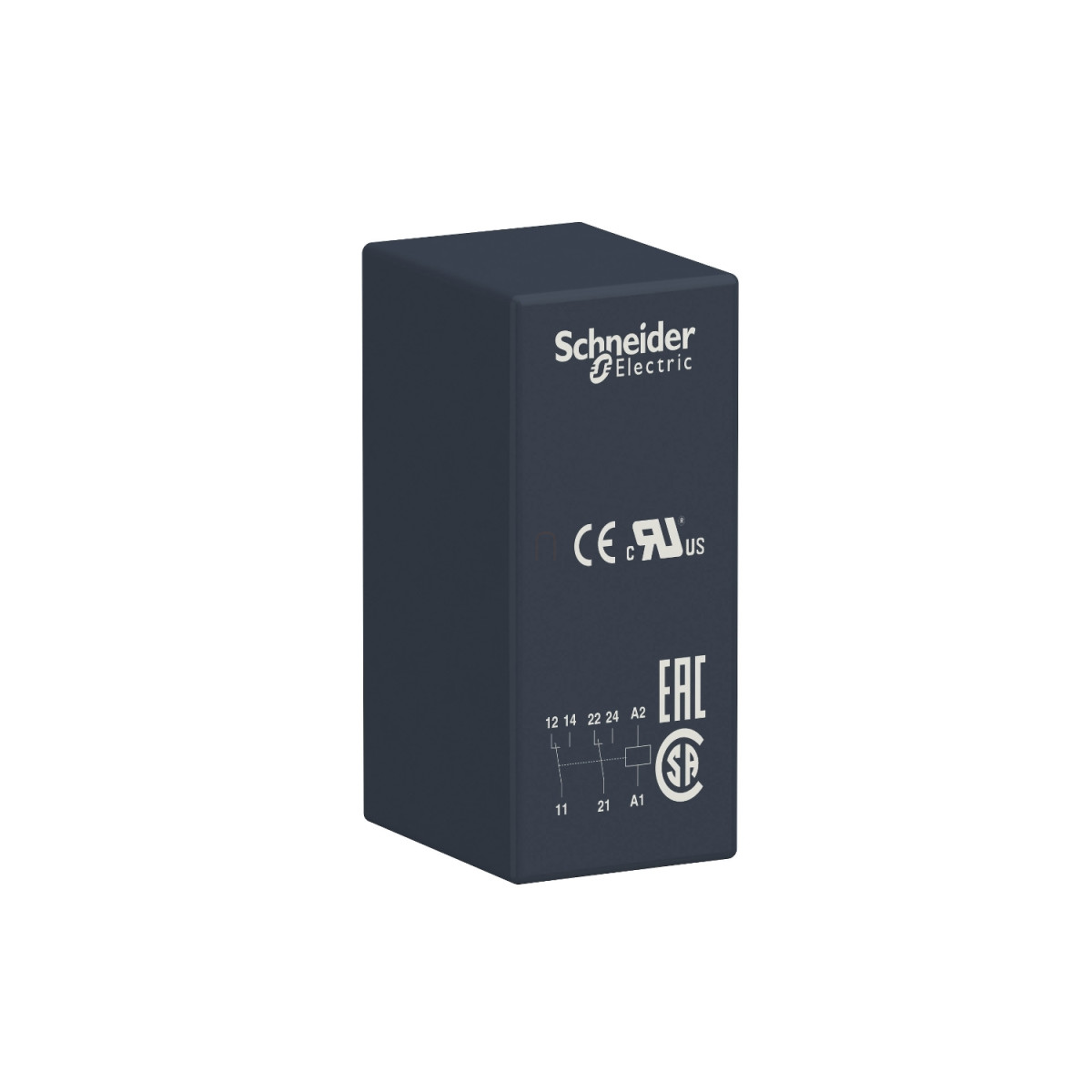

A Schneider Electric Harmony RSB2A080BD interfész relé egy kompakt, megbízható elektromechanikai kapcsolóelem, amely különösen alkalmas ipari automatizálási rendszerekbe történő integrálásra. Ez a 24V DC vezérlőfeszültségű relé a RSB sorozat tagja, és kiváló minőségű kivitelezése biztosítja a hosszú távú, megbízható működést még a legigényesebb alkalmazások esetén is.
A RSB2A080BD két váltóérintkezővel (2CO) rendelkezik, ami sokoldalú kapcsolási lehetőségeket biztosít. A relé érintkezői 8 amperes névleges áramterhelhetőséggel bírnak -40°C és +40°C közötti üzemi hőmérséklet-tartományban. Az érintkezők kiváló minőségű ezüst ötvözetből (AgNi) készültek, amely biztosítja az optimális vezetőképességet és tartósságot. A termék állapotjelző LED nélkül és zárolható tesztgomb nélkül készült, így olyan alkalmazásokhoz ideális, ahol ezekre a funkciókra nincs szükség, vagy ahol a rendszer más módon jelzi az állapotot. A relé vezérlőkörének feszültsége 24V DC, működési feszültségtartománya pedig 19,2-26,4V DC.
A Schneider Electric RSB2A080BD kiemelkedő teljesítményjellemzőkkel rendelkezik: 30 millió ciklus mechanikai élettartam, valamint 100.000 ciklusos elektromos élettartam 8A/250V AC-1 terhelés mellett (NO érintkező) és 4A/250V AC-1 terhelés mellett (NC érintkező). A relé működési ideje mindössze 20 ms bekapcsoláskor és 20 ms kikapcsoláskor. Maximális kapcsolási kapacitása 2000 VA/224 W, minimális kapcsolási kapacitása pedig 120 mW 10 mA és 12V mellett. A termék B10d biztonsági megbízhatósági értéke 100.000, ami kritikus alkalmazásokban is lehetővé teszi használatát. Terhelés alatt maximum 600 ciklus/óra, terhelés nélkül pedig akár 18.000 ciklus/óra működési gyakoriságra képes.
A RSB2A080BD relé környezeti jellemzői is figyelemre méltóak: IP40 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, széles, -40°C és +85°C közötti üzemi hőmérséklet-tartományban használható. A termék ellenáll a vibrációnak (±1 mm, 10-55 Hz frekvenciatartományban az IEC 60068-2-6 szerint), valamint a mechanikai ütéseknek (10g nem működés közben, 5g működés közben, 11 ms időtartam, az IEC 60068-2-27 szerint). Dielektromos szigetelési szilárdsága kiemelkedő: 1000V AC az érintkezők között, 2500V AC a pólusok között, és 5000V AC a tekercs és az érintkezők között. A relé rendelkezik UL, CSA, EAC és CE tanúsítvánnyal, valamint megfelel az IEC 61810-1, UL 508 és CSA C22.2 No 14 szabványoknak.
Schneider Electric Harmony Electromechanical Relays - RSB2A080BD - RSB interfész relé, 2CO, 8A, 24VDC műszaki adatok
Főbb jellemzők
Terméksorozat: Harmony Electromechanical Relays
Sorozat megnevezése: RSB sorozat
Termék vagy komponens típusa: Plug-in relé
Relé típusa: Interfész relé
Érintkező típusa és összetétele: 2 C/O (váltóérintkező)
Állapotjelző LED: Nincs
Vezérlőkör feszültsége [Uc]: 24 V DC
Vezérlés típusa: Zárolható tesztgomb nélkül
Hagyományos zárt termikus áram [Ithe]: 8 A (-40...40 °C)
Kiegészítő jellemzők
Átlagos ellenállás: 1440 Ohm hálózat: DC 20 °C-on ± 10%
Névleges üzemi feszültség [Ue]: 19.2...26.4 V DC
Névleges impulzus-állóképesség [Uimp]: 3.6 kV az IEC 61000-4-5 szerint
Névleges üzemi áram [Ie]: 4 A (AC-1/DC-1) NC az IEC szerint, 8 A (AC-1/DC-1) NO az IEC szerint
Névleges szigetelési feszültség [Ui]: 400 V az IEC 60947 szerint
Maximális kapcsolási feszültség: 300 V DC az IEC szerint
Elengedési feszültség küszöbértéke: >= 0.1 Uc DC
Terhelő áram: 8 A 250 V AC mellett, 8 A 28 V DC mellett
Minimum kapcsolási áram: 10 mA
Maximum kapcsolási kapacitás: 2000 VA/224 W
Minimum kapcsolási feszültség: 12 V
Minimum kapcsolási kapacitás: 120 mW 10 mA, 12 V mellett
Működési idő: 20 ms bekapcsolás, 20 ms visszaállás
Mechanikai élettartam: 30000000 ciklus
Elektromos élettartam: 100000 ciklus, 8 A 250 V, AC-1 NO mellett, 100000 ciklus, 4 A 250 V, AC-1 NC mellett
Biztonsági megbízhatósági adatok: B10d = 100000
Működési gyakoriság: <= 600 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Átlagos tekercs fogyasztás
0.45 W DC
Érintkezők anyaga
Ezüst ötvözet (AgNi)
Tüske alakja
Lapos (PCB típus)
Környezeti jellemzők
Dielektromos szilárdság: 1000 V AC az érintkezők között, 2500 V AC a pólusok között, 5000 V AC a tekercs és az érintkező között
Rezgésállóság: +/- 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti levegő hőmérséklete működés közben: -40...85 °C (DC)
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, IEC 61810-1
Terméktanúsítványok: UL, CSA, EAC
Jelölés: CE
