A Schneider Electric Harmony RSB2A080B7 interfész relé a megbízható ipari automatizálás egyik alapeleme, amely kiváló elektromechanikai tulajdonságokkal rendelkezik. Ez a kompakt kialakítású relé ideális választás ipari vezérlőrendszerek, irányítástechnikai alkalmazások és egyéb automatizálási feladatok esetén, ahol a precíz kapcsolás és a hosszú élettartam alapvető követelmény.
A RSB2A080B7 modell a Schneider Electric Harmony Electromechanical Relays termékcsalád része, amely a RSB szériához tartozik. Ez a 24V AC 50/60 Hz vezérlőfeszültségű interfész relé két váltóérintkezővel (2 C/O) rendelkezik, és nem tartalmaz sem állapotjelző LED-et, sem rögzíthető tesztgombot. A relé hagyományos zárt termikus áramterhelhetősége 8 A -40 és 40 °C közötti környezeti hőmérsékleten. A kapcsolási képessége figyelemre méltó: 2000 VA/224 W, amely kiváló teljesítményt biztosít számos ipari alkalmazásban. A mechanikai élettartama kiemelkedő, akár 5 millió kapcsolási ciklust is kibír, míg elektromos élettartama 100 000 ciklus 8 A 250 V AC-1 NO (nyitott érintkező) vagy 4 A 250 V AC-1 NC (zárt érintkező) terhelésnél.
A műszaki adatok részletesebb vizsgálatával további előnyös tulajdonságok tárulnak fel. A RSB2A080B7 átlagos ellenállása 368 Ohm hálózatban AC esetén, 20 °C-on ±10% eltéréssel. A névleges működési feszültségtartománya 19,2...36 V AC 50/60 Hz, míg a névleges szigetelési feszültsége 400 V az IEC 60947 szabványnak megfelelően. A maximális kapcsolási feszültség 300 V DC az IEC szabvány szerint. A kiejtési feszültségküszöb nagyobb vagy egyenlő mint 0,15 Uc AC. A terhelőáram 8 A 250 V AC vagy 8 A 28 V DC esetén. A minimális kapcsolási áram 10 mA, a minimális kapcsolási feszültség 12 V, a minimális kapcsolási kapacitás pedig 120 mW 10 mA, 12 V esetén. A működési idő mind bekapcsoláskor, mind kikapcsoláskor 20 ms. A működési frekvencia terhelés alatt legfeljebb 600 ciklus/óra, terhelés nélkül pedig maximum 18000 ciklus/óra.
A kompakt kivitel különösen előnyös, ha korlátozott hely áll rendelkezésre. A pontos méretek: 15,7 mm × 12,5 mm, 29 mm magassággal. Az érintkezők ezüst ötvözetből (AgNi) készültek, ami kiváló elektromos vezetőképességet és kopásállóságot biztosít. A csatlakozó kialakítása lapos (PCB típusú), ami megkönnyíti a nyomtatott áramköri lapokra történő szerelést. A relé IP40-es védettséggel rendelkezik az IEC 60529 szabvány szerint, és bármilyen pozícióban működtethető. A működési hőmérséklet-tartomány rendkívül széles: -40...70 °C (AC), míg a tárolási hőmérséklet -40...85 °C között lehet.
A Schneider Electric RSB2A080B7 interfész relé nemzetközi szabványoknak (CSA C22.2 No 14, UL 508, IEC 61810-1) megfelelően készült, és rendelkezik a szükséges tanúsítványokkal (UL, CSA, EAC). A nagy dielektromos szilárdság – 1000 V AC az érintkezők között, 2500 V AC a pólusok között, és 5000 V AC a tekercs és az érintkező között – kiváló elektromos szigetelést biztosít. A rezgésállósága ±1 mm (f=10...55 Hz) az IEC 60068-2-6 szabványnak megfelelően, míg az ütésállósága nem működő állapotban 10 gn, működés közben pedig 5 gn (időtartam = 11 ms) az IEC 60068-2-27 szabvány szerint. Mindezek a jellemzők együttesen teszik a Schneider Electric RSB2A080B7 interfész relét ideális választássá a legigényesebb ipari automatizálási feladatokhoz is.

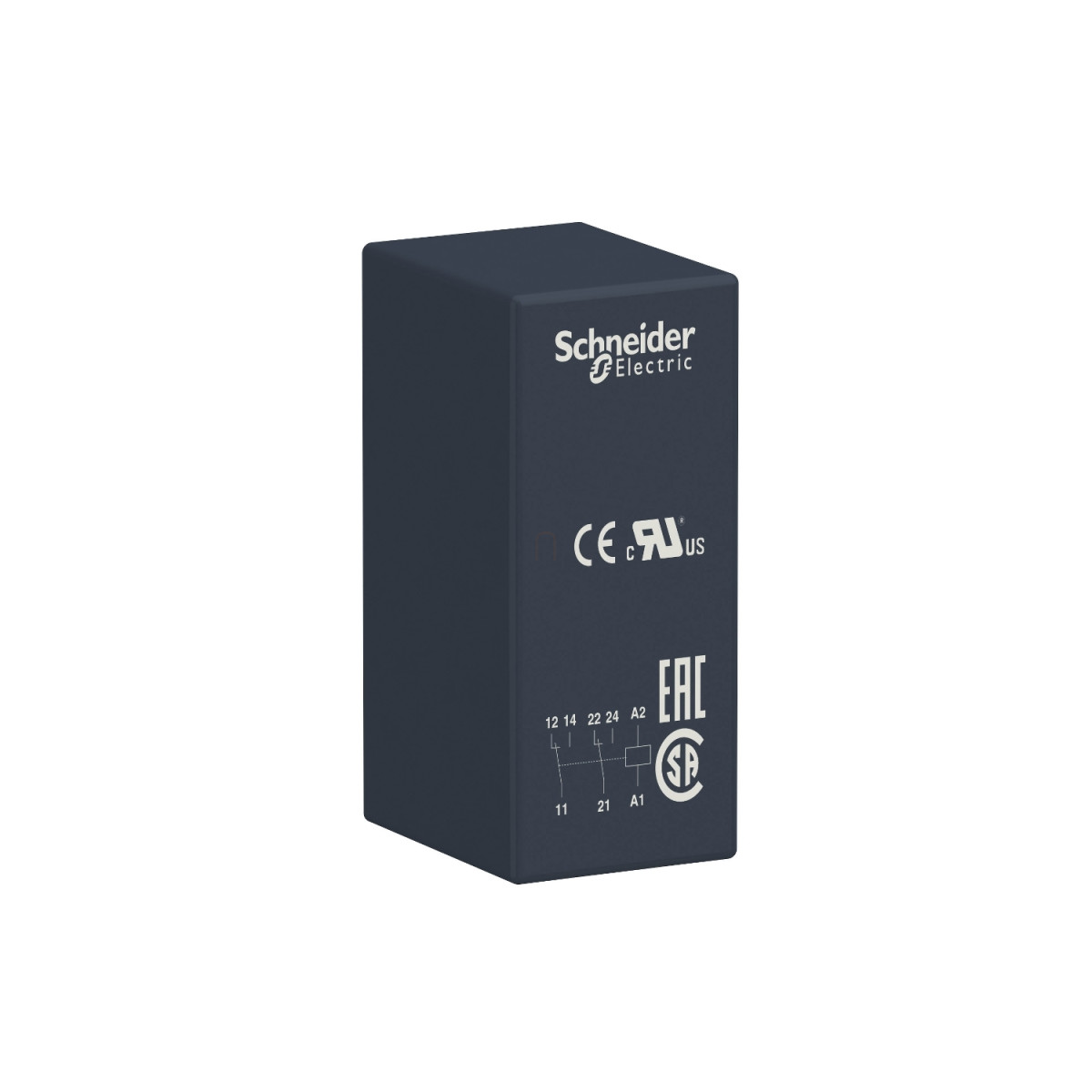

Schneider Electric Harmony Electromechanical Relays - RSB2A080B7 - RSB interfész relé, 2CO, 8A, 24VAC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RSB sorozat
Termék vagy komponens típusa: Plug-in relé
Relé típusa: Interfész relé
Érintkezők típusa és összetétele: 2 C/O
Állapotjelző LED: Nincs
Vezérlőáramkör feszültsége [Uc]: 24 V AC 50/60 Hz
Vezérlés típusa: Rögzíthető tesztgomb nélkül
Hagyományos zárt termikus áram [Ithe]: 8 A -40...40 °C-on
Kiegészítő információk
Átlagos ellenállás: 368 Ohm hálózat: AC 20 °C-on ± 10 %
Névleges üzemi feszültség [Ue]: 19,2...36 V AC 50/60 Hz
Névleges impulzus állóképesség [Uimp]: 3,6 kV az IEC 61000-4-5 szerint
Névleges üzemi áram [Ie]: 4 A (AC-1/DC-1) NC az IEC szerint
8 A (AC-1/DC-1) NO az IEC szerint
Névleges szigetelési feszültség [Ui]: 400 V az IEC 60947 szerint
Maximális kapcsolási feszültség: 300 V DC az IEC szerint
Kiejtési feszültségküszöb: >= 0,15 Uc AC
Terhelőáram: 8 A 250 V AC esetén
8 A 28 V DC esetén
Minimális kapcsolási áram: 10 mA
Maximális kapcsolási kapacitás: 2000 VA/224 W
Minimális kapcsolási feszültség: 12 V
Minimális kapcsolási kapacitás: 120 mW 10 mA, 12 V esetén
Működési idő: 20 ms működés
20 ms reset
Mechanikai élettartam: 5000000 ciklus
Elektromos élettartam: 100000 ciklus, 8 A 250 V, AC-1 NO
100000 ciklus, 4 A 250 V, AC-1 NC
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 600 ciklus/óra terhelés alatt
<= 18000 ciklus/óra terhelés nélkül
Fizikai jellemzők
Átlagos tekercsfogyasztás: 0,75 VA AC
Eltávolítható felirat: Nincs
Védelmi kategória: RT I
Működési pozíció: Bármilyen pozíció
Tesztszintek: A szint csoportos szerelés
Eszköz bemutatása: Komplett termék
Érintkezők anyaga: Ezüst ötvözet (AgNi)
Csatlakozó alakja: Lapos (PCB típus)
Kompatibilitási kód: RSB
Környezeti jellemzők
Dielektromos szilárdság: 1000 V AC az érintkezők között
2500 V AC a pólusok között
5000 V AC a tekercs és érintkező között
Rezgésállóság: +/- 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
IP védettségi fokozat: IP40 az IEC 60529 szerint
Környezeti működési hőmérséklet: -40...70 °C (AC)
Szabványok: CSA C22.2 No 14
UL 508
IEC 61810-1
Terméktanúsítványok: UL
CSA
EAC
Környezeti tárolási hőmérséklet: -40...85 °C
Ütésállóság: 10 gn (időtartam = 11 ms) nem működés esetén az IEC 60068-2-27 szerint
5 gn (időtartam = 11 ms) működés közben az IEC 60068-2-27 szerint
