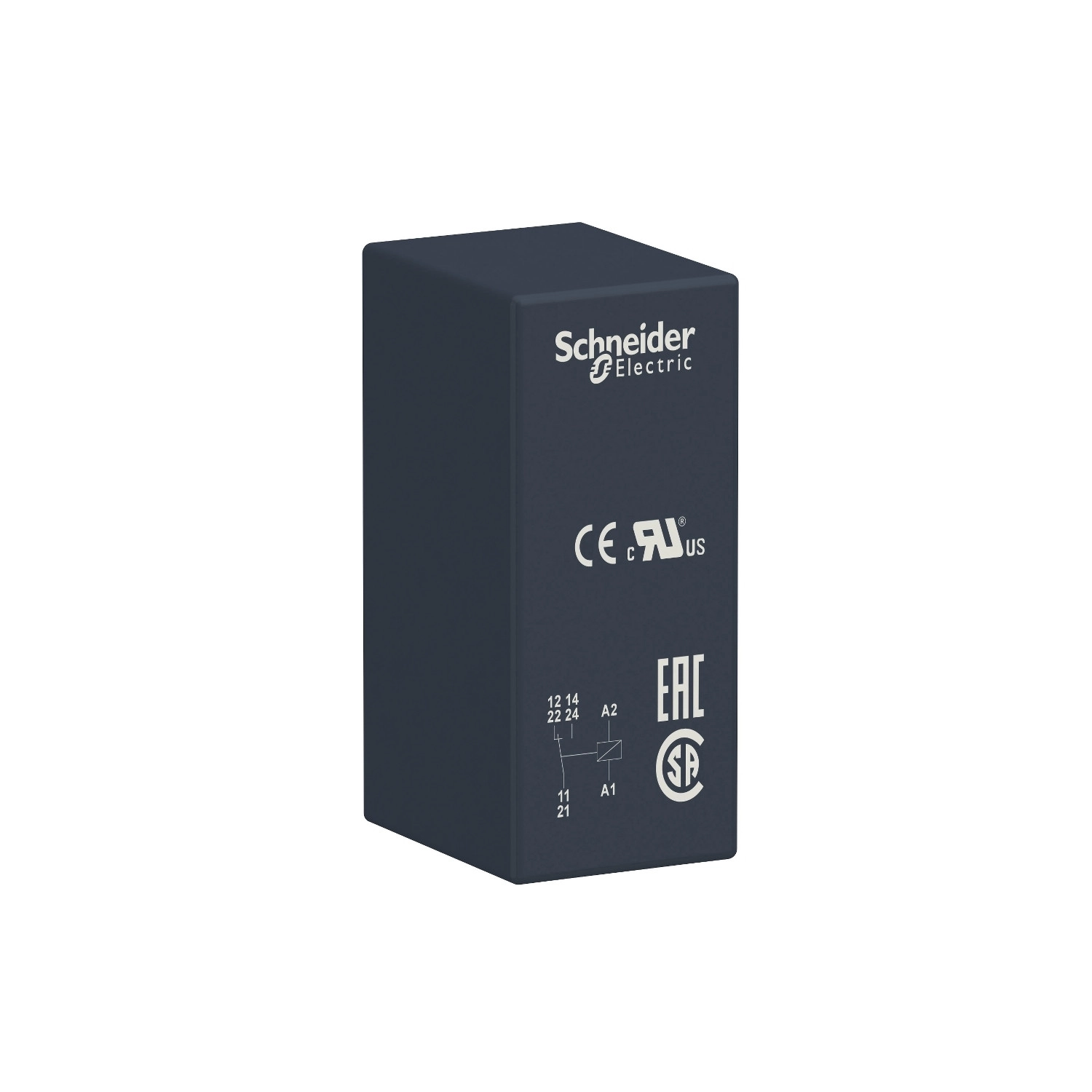

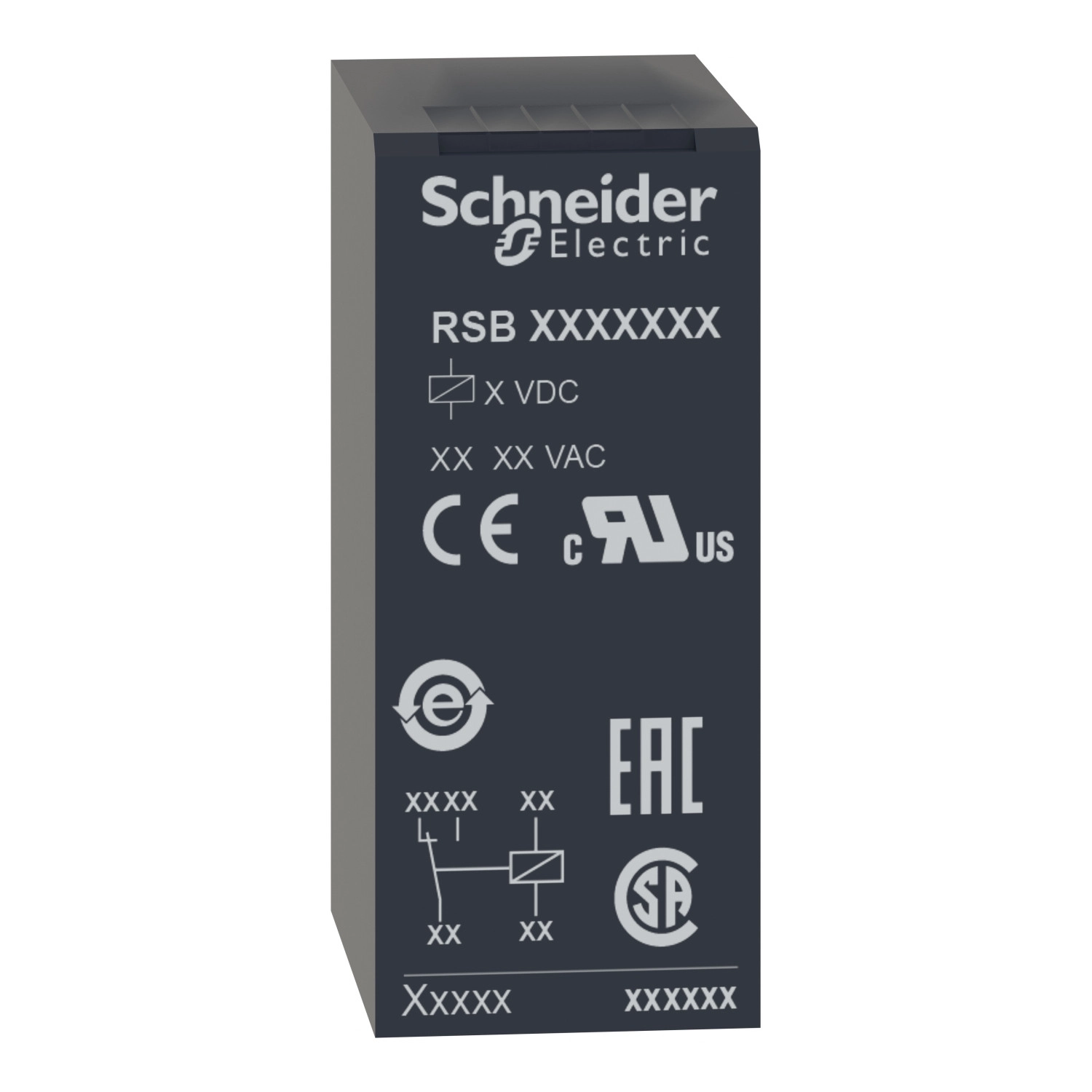

A Schneider Electric Harmony Electromechanical Relays RSB1A160P7 interfész relé a professzionális ipari automatizálás és vezérlés megbízható alapeleme. Ez a kompakt, 1CO érintkezővel rendelkező plug-in relé ideális választás olyan alkalmazásokhoz, ahol korlátozott a hely, de elvárás a magas teljesítmény és a hosszú élettartam.
A Harmony RSB sorozat részeként ez a 16A névleges áramerősségű relé 230 V AC 50/60 Hz vezérlő feszültséggel működik, és kiváló elektromos tulajdonságokkal rendelkezik. A termék nem tartalmaz státuszjelző LED-et és nem rendelkezik lezárható tesztgombbal, így tiszta és egyszerű működést biztosít. A relé 184...345 V AC működési feszültségtartománnyal rendelkezik, amely széles alkalmazási területet tesz lehetővé. A maximális kapcsolási kapacitás 4000 VA/448 W, míg a dielelektromos szilárdság 1000 V AC az érintkezők között, 2500 V AC a pólusok között, és 5000 V AC a tekercs és az érintkező között.
A termék kiemelkedő műszaki paraméterei közé tartozik a 10 millió ciklus mechanikai élettartam, valamint az elektromos élettartam, amely 100000 ciklus 16 A terhelésnél (NO érintkező) és 8 A terhelésnél (NC érintkező) 250 V AC mellett. Az RSB1A160P7 relé képes akár 16 A áramerősséget kapcsolni 250 V AC vagy 28 V DC feszültségen, miközben a minimális kapcsolási teljesítmény mindössze 120 mW 10 mA, 12 V esetén. A működési idő rendkívül gyors: 20 ms a bekapcsoláshoz és ugyancsak 20 ms a kikapcsoláshoz.
A Schneider Electric RSB1A160P7 interfész relé IP40-es védelmi osztállyal rendelkezik az IEC 60529 szabvány szerint, és -40...70 °C közötti környezeti hőmérsékleti tartományban használható. A termék megfelel az IEC 61810-1, CSA C22.2 No 14 és UL 508 szabványoknak, valamint rendelkezik UL, CSA és EAC tanúsítványokkal, ami biztosítja a nemzetközi előírásoknak való megfelelést. A relé ezüst ötvözet (AgNi) érintkezőanyagot használ a kiváló elektromos vezetőképesség és hosszú élettartam érdekében.

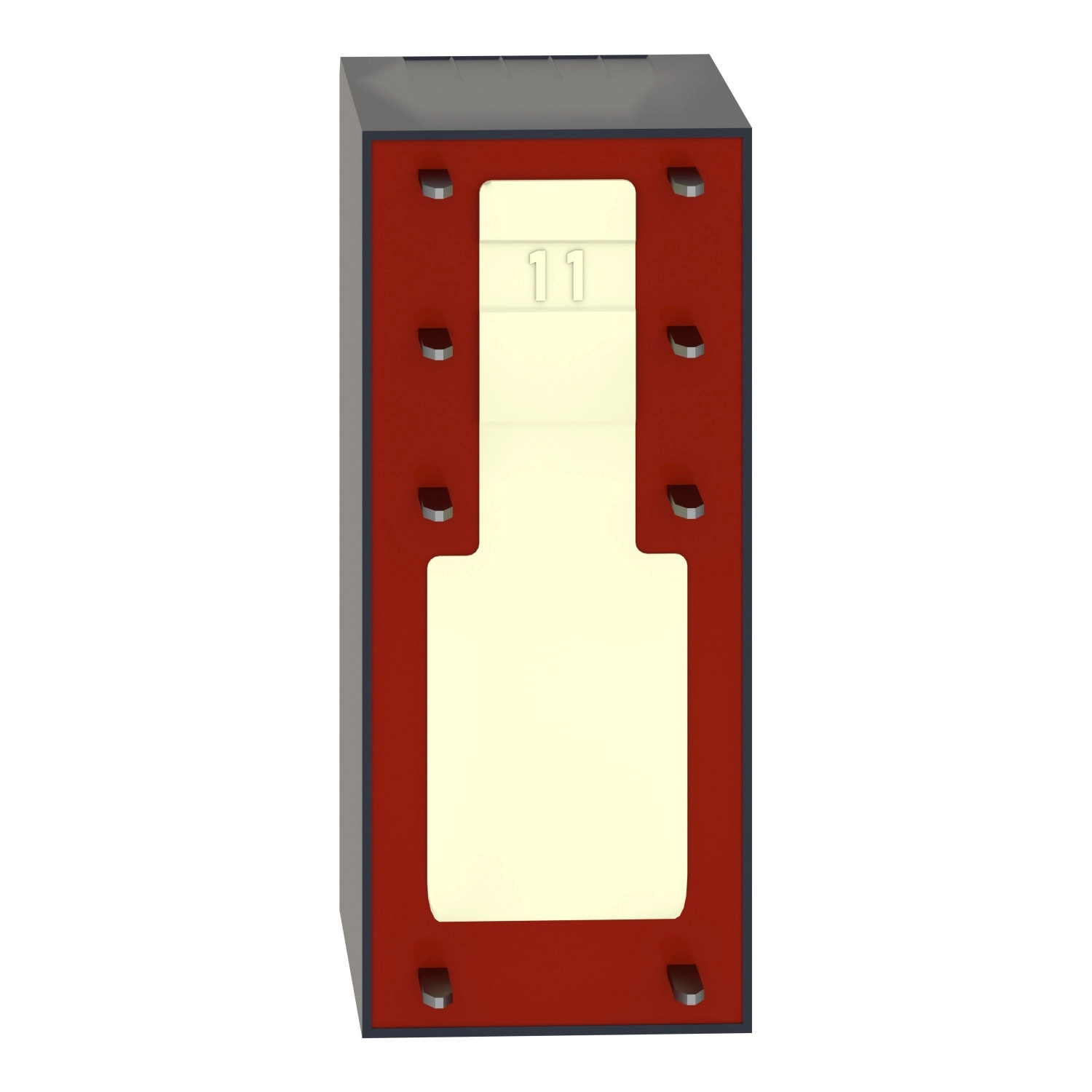

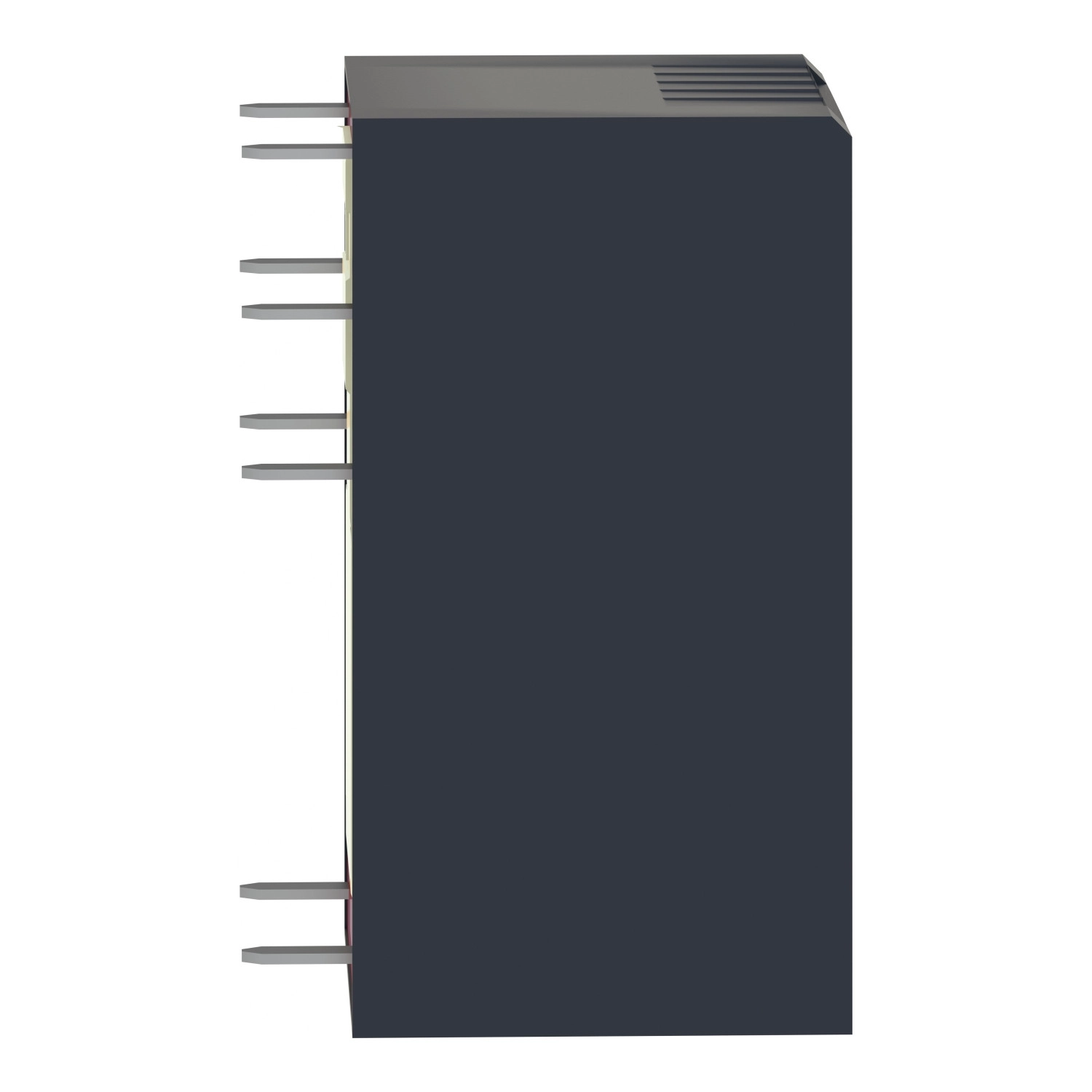

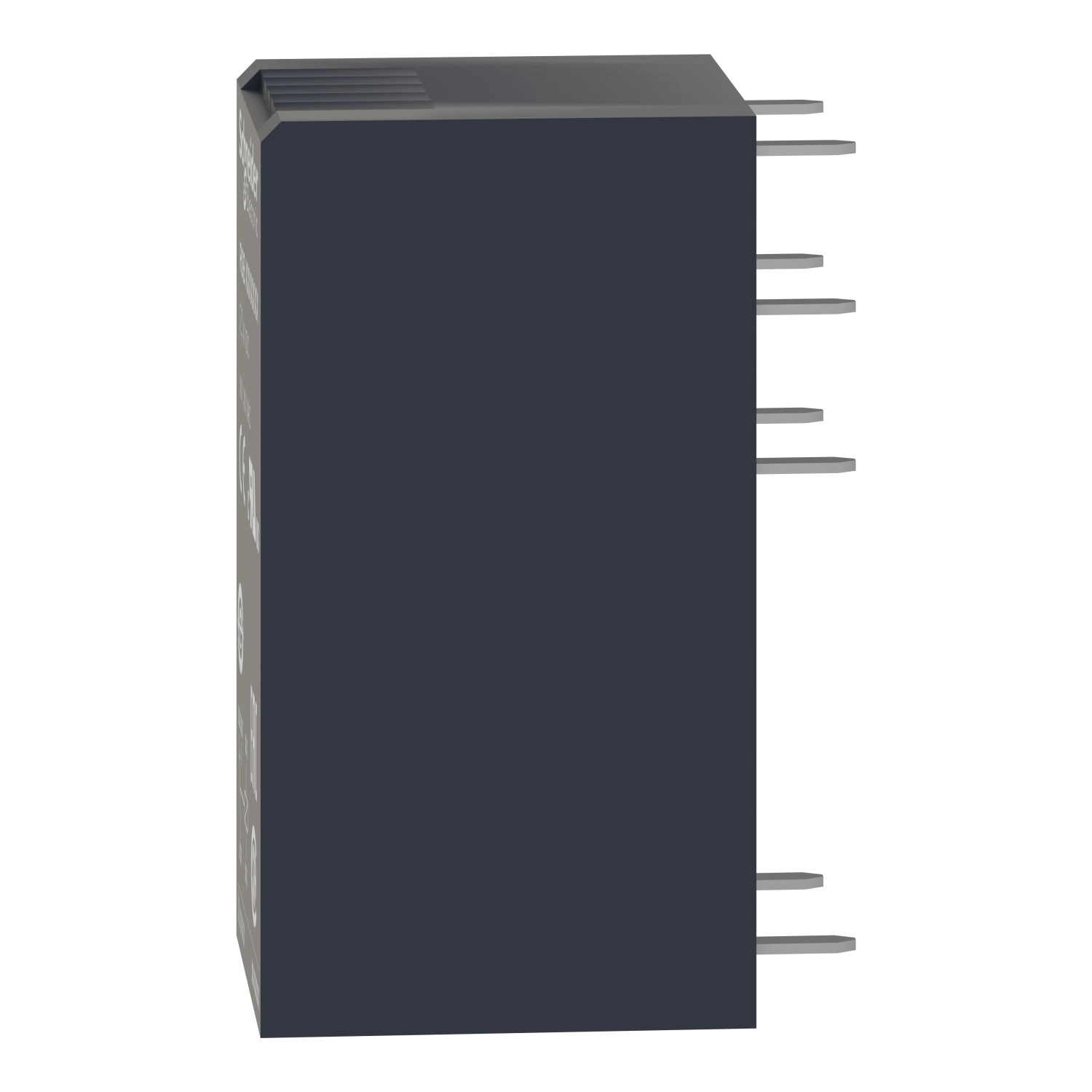

Méreteit tekintve a relé kompakt kialakítással bír, PCB típusú lapos csatlakozó lábakkal, ami megkönnyíti a nyomtatott áramköri lapokba történő beépítést. Az RSB1A160P7 relé bármilyen helyzetben beépíthető, és Level A csoportos szerelési tesztszinttel rendelkezik. A terméket ellenállóvá tették a rezgésekkel szemben (±1 mm, f= 10...55 Hz az IEC 60068-2-6 szerint), valamint ütésállósággal is rendelkezik (10 gn nem működő állapotban és 5 gn működés közben, 11 ms időtartamig az IEC 60068-2-27 szabvány szerint).
Schneider Electric Harmony Electromechanical Relays - RSB1A160P7 - RSB interfész relé, 1CO, 16A, 230VAC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RSB sorozat
Termék vagy alkatrész típusa: Plug-in relé
Relé típusa: Interfész relé
Érintkezők típusa és összetétele: 1 C/O (váltóérintkező)
Állapotjelző LED: Nincs
Vezérlőáramkör feszültsége [Uc]: 230 V AC 50/60 Hz
Vezérlés típusa: Lezárható tesztgomb nélkül
Konvencionális zárt termikus áram [Ithe]: 16 A -40...40 °C környezeti hőmérsékleten
Kiegészítő információk
Átlagos ellenállás: 33000 Ohm hálózat: AC 20 °C-on ±10%
Névleges működési feszültség [Ue]: 184...345 V AC 50/60 Hz
Névleges lökőfeszültség-állóság [Uimp]: 3,6 kV az IEC 61000-4-5 szerint
Névleges működési áram [Ie]: 16 A (AC-1/DC-1) NO az IEC szerint, 8 A (AC-1/DC-1) NC az IEC szerint
Névleges szigetelési feszültség [Ui]: 400 V az IEC 60947 szerint
Maximális kapcsolási feszültség: 300 V DC az IEC szerint
Kiejtési feszültség küszöbértéke: >= 0,15 Uc AC
Terhelési áram: 16 A 250 V AC-nál, 16 A 28 V DC-nél
Minimális kapcsolási áram: 10 mA
Maximális kapcsolási kapacitás: 4000 VA/448 W
Minimális kapcsolási feszültség: 12 V
Minimális kapcsolási kapacitás: 120 mW 10 mA, 12 V-nál
Működési jellemzők
Működési idő: 20 ms működtetés, 20 ms visszaállítás
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 100000 ciklus, 16 A 250 V-nál, AC-1 NO; 100000 ciklus, 8 A 250 V-nál, AC-1 NC
Biztonsági megbízhatósági adatok: B10d = 100000
Működési frekvencia: <= 600 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Fizikai jellemzők
Átlagos tekercs-fogyasztás: 0,75 VA AC
Védelmi kategória: RT I
Működési pozíció: Bármilyen pozíció
Tesztszintek: A szint csoportos szerelés
Érintkezők anyaga: Ezüst ötvözet (AgNi)
Csatlakozó tüske alakja: Lapos (PCB típus)
Kompatibilitási kód: RSB
Környezeti jellemzők
Dielektromos szilárdság: 1000 V AC érintkezők között, 2500 V AC pólusok között, 5000 V AC tekercs és érintkező között
Rezgésállóság: +/- 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
IP védelmi fokozat: IP40 az IEC 60529 szerint
Környezeti hőmérséklet működés közben: -40...70 °C (AC)
Szabványok: IEC 61810-1, CSA C22.2 No 14, UL 508
Terméktanúsítványok: UL, CSA, EAC
Környezeti hőmérséklet tároláshoz: -40...85 °C
Ütésállóság: 10 gn (időtartam = 11 ms) nem működő állapotban az IEC 60068-2-27 szerint, 5 gn (időtartam = 11 ms) működés közben az IEC 60068-2-27 szerint
