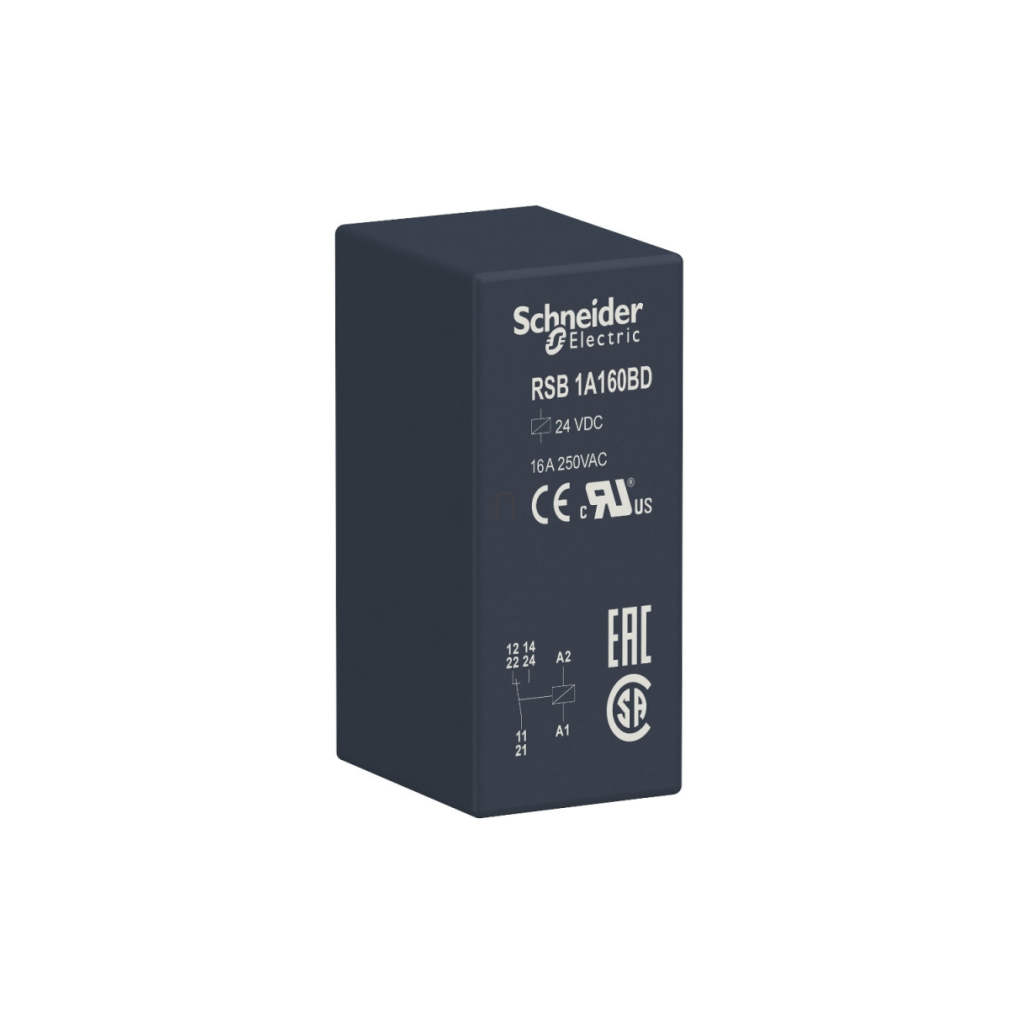

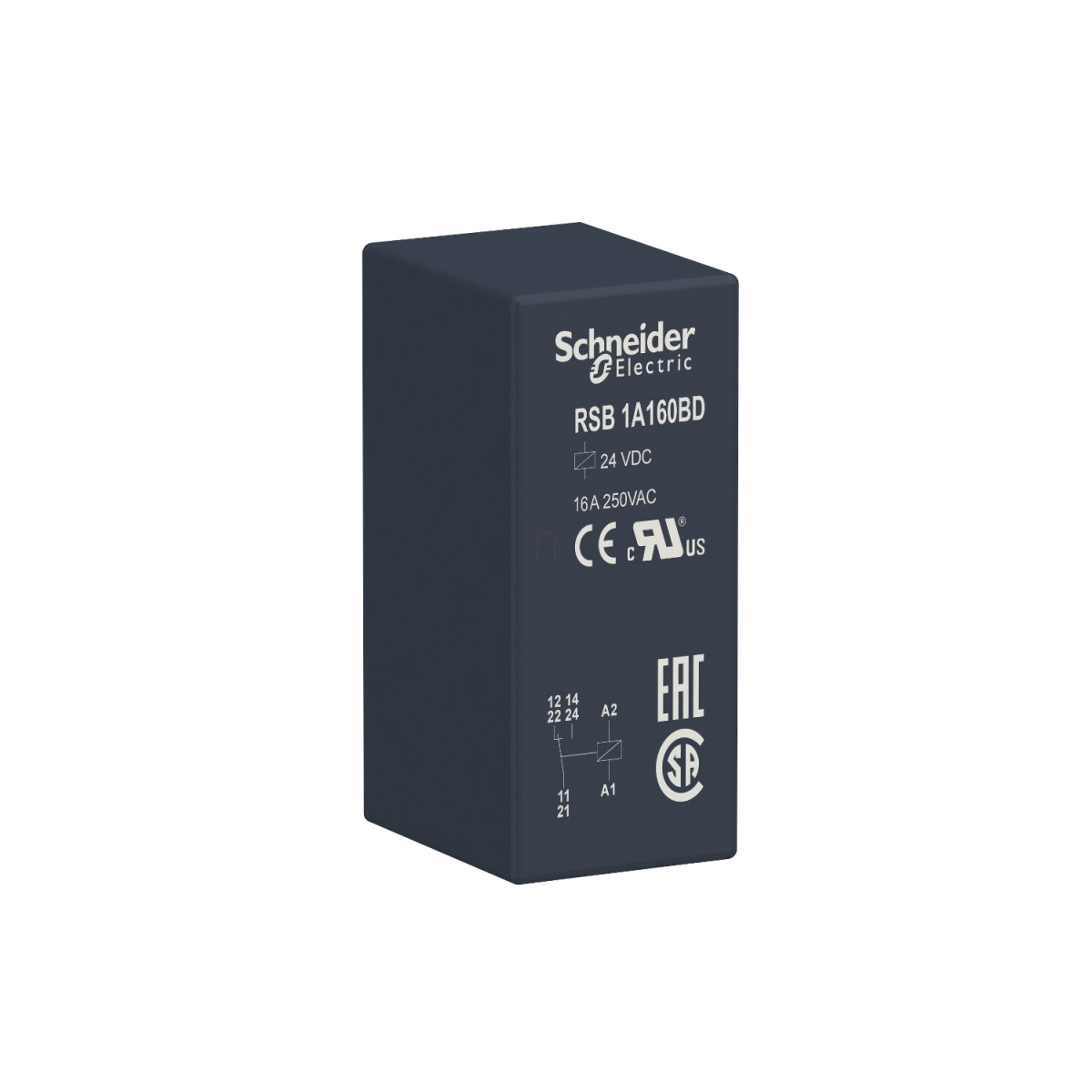

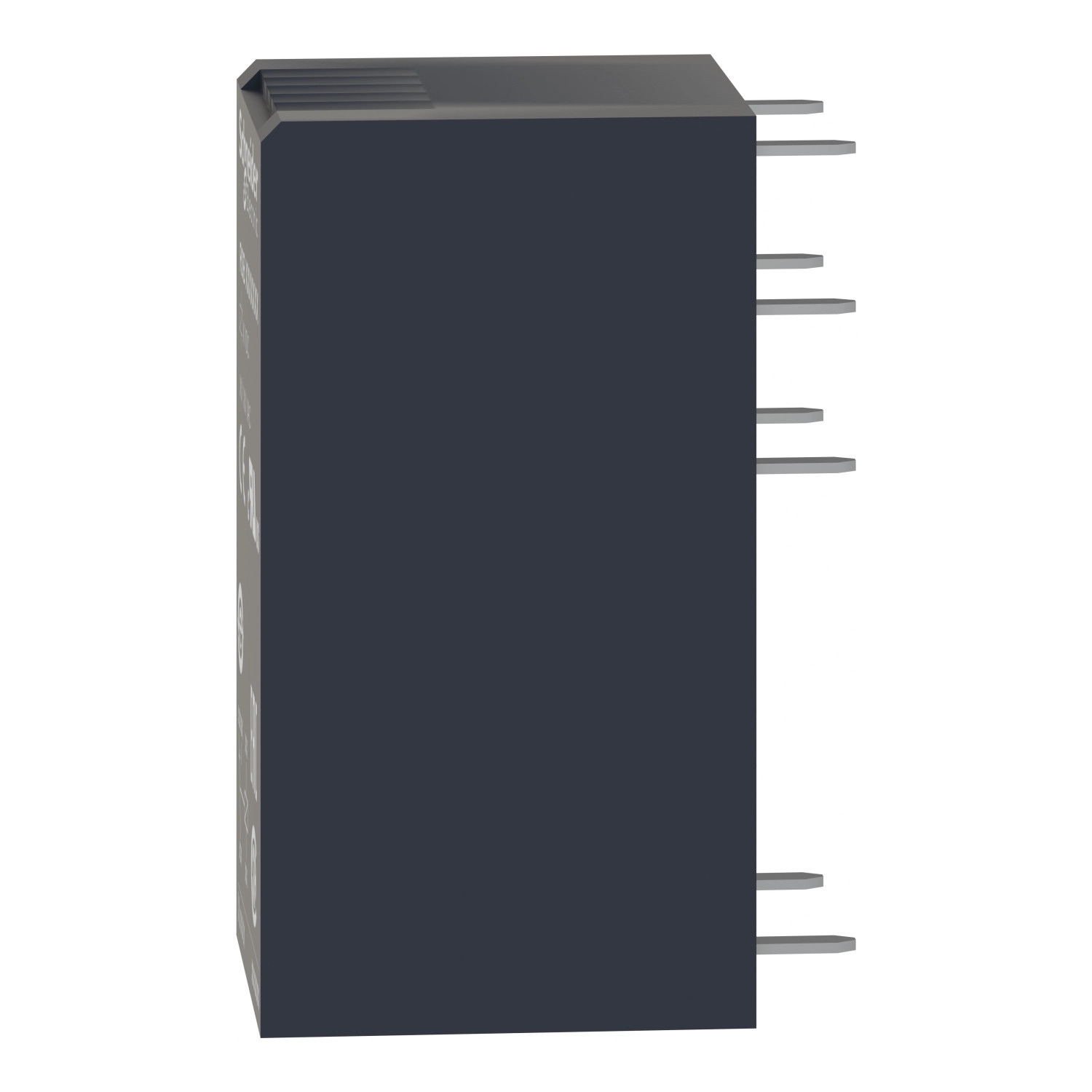

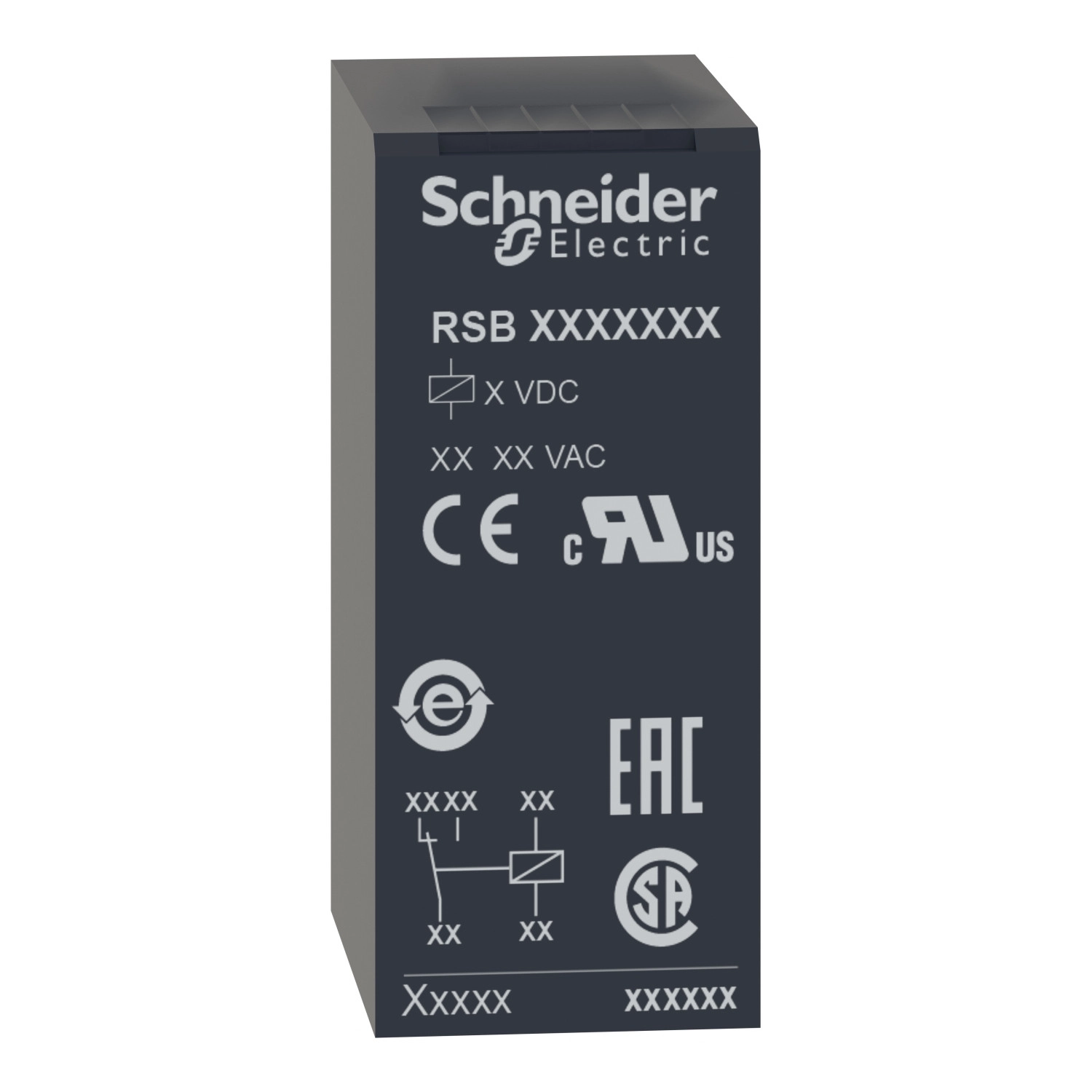

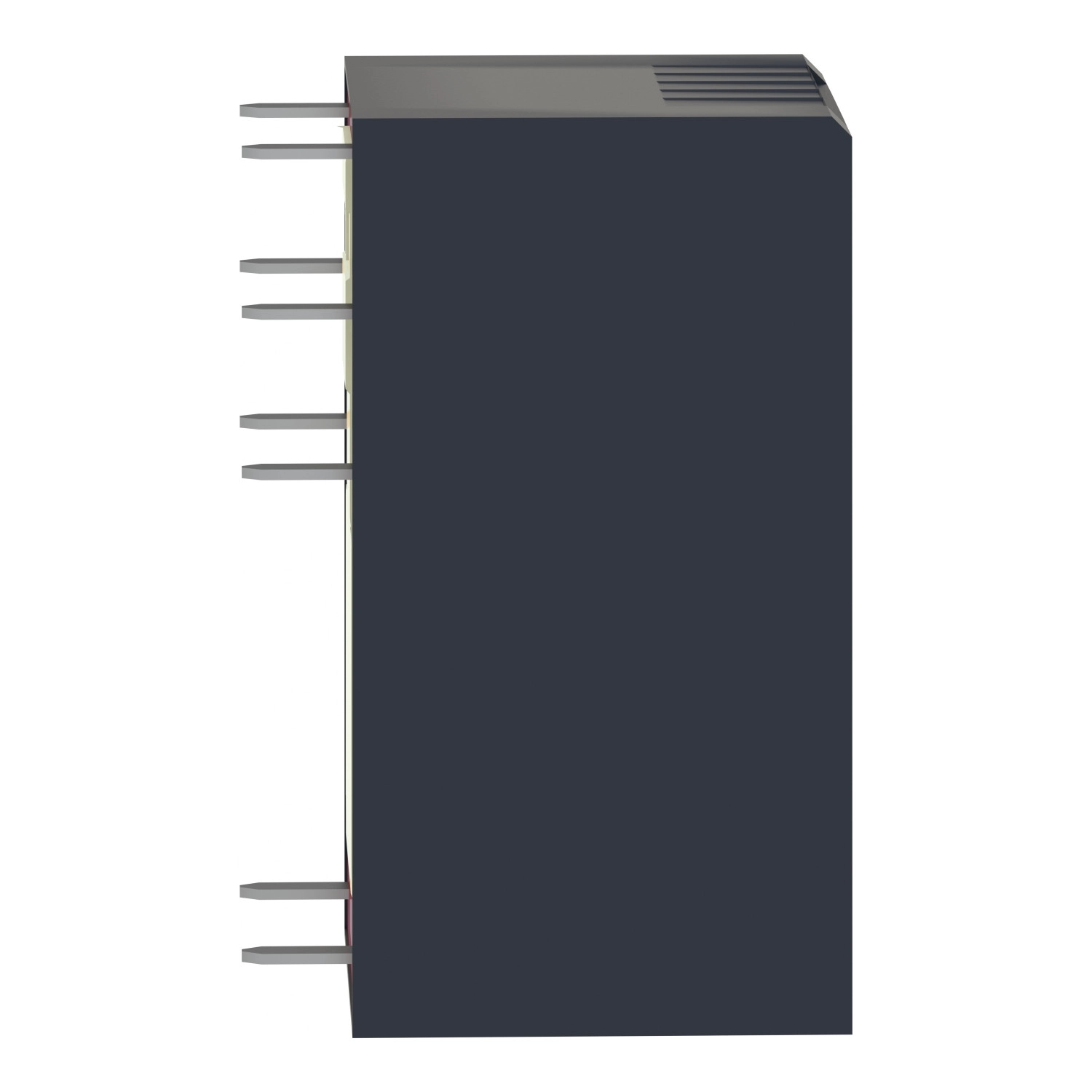

A Schneider Electric Harmony RSB1A160BD egy kompakt és megbízható interfész relé, amely ideális megoldást kínál ipari automatizálási rendszerek vezérlőköreiben. A Harmony Electromechanical Relays termékcsaládba tartozó, 24V DC vezérlőfeszültséggel működő relé egyetlen váltóérintkezővel (1CO) rendelkezik és 16A-es terhelhetőséget biztosít különböző alkalmazási területeken.
A RSB sorozatú plug-in relé kitűnő választás ipari környezetbe, ahol fontos a precizitás és a megbízhatóság. Az eszköz LED jelzés és rögzíthető tesztgomb nélkül került kialakításra, így kompakt méretekkel rendelkezik. Mindössze 0,014 kg tömegével és 15,7 × 29 mm-es alapméretével minimális helyet foglal el a kapcsolószekrényben, miközben maximális teljesítményt nyújt. A relé működési hőmérséklet-tartománya rendkívül széles, -40°C és +85°C között üzemeltethető, így szélsőséges körülmények között is megbízhatóan működik.
A RSB1A160BD kiváló elektromos jellemzőkkel bír: a 16A terhelhetőség NO (nyitó) érintkezőnél és 8A NC (záró) érintkezőnél AC-1/DC-1 kapcsolási kategóriában lehetővé teszi sokféle terhelés kapcsolását. A relé maximális kapcsolási kapacitása 4000 VA/448 W, a minimális kapcsolási kapacitás pedig 120 mW (10 mA, 12 V esetén). A terméket szabványos tápfeszültség-tartományban (16,8-36V DC) lehet működtetni, és rendkívüli tartóssággal rendelkezik: mechanikai élettartama 30 millió kapcsolás, elektromos élettartama pedig 100 ezer kapcsolás a névleges terhelésnél. A működési frekvencia terheléssel legfeljebb 600 kapcsolás/óra, terhelés nélkül 18000 kapcsolás/óra lehet. A 20 milliszekundumos kapcsolási és elengedési idő gyors működést biztosít.
A termék ezüstötvözetből (AgNi) készült érintkezőkkel rendelkezik, ami kiváló kapcsolási tulajdonságokat és hosszú élettartamot garantál. Az IP40 védelmi szint megfelelő védelmet biztosít por ellen normál üzemi körülmények között. A relé átütési szilárdsága kiemelkedő: 1000V AC érintkezők között, 2500V AC pólusok között, valamint 5000V AC a tekercs és az érintkezők között. A terméket nemzetközi szabványoknak (IEC 61810-1, UL 508, CSA C22.2 No 14) megfelelően tervezték, és rendelkezik EAC, CSA, UL tanúsítványokkal, valamint CE jelöléssel. A PCB típusú, lapos csatlakozó kialakítás megkönnyíti a szerelést és biztos kapcsolatot garantál. A relé bármilyen pozícióban felszerelhető és használható, ami rugalmas telepítési lehetőségeket biztosít.
Schneider Electric Harmony Electromechanical Relays - RSB1A160BD - RSB interfész relé, 1CO, 16A, 24VDC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RSB sorozat
Termék vagy komponens típus: Plug-in relé
Relé típusa: Interfész relé
Érintkezők típusa és összetétele: 1 C/O
Állapotjelző LED: Nincs
Vezérlő típusa: Rögzíthető tesztgomb nélkül
Villamos jellemzők
Vezérlőáramkör feszültsége: 24 V DC
Hagyományos zárt termikus áram: 16 A -40...40 °C hőmérsékleten
Átlagos ellenállás: 1440 Ohm hálózat: AC 20 °C-on +/- 10 %
Névleges üzemi feszültség: 16.8...36 V DC
Névleges impulzus tartófeszültség: 3.6 kV az IEC 61000-4-5 szerint
Névleges üzemi áram: 16 A (AC-1/DC-1) NO az IEC szerint, 8 A (AC-1/DC-1) NC az IEC szerint
Névleges szigetelési feszültség: 400 V az IEC 60947 szerint
Maximális kapcsolási feszültség: 300 V DC az IEC szerint
Elengedési feszültség küszöbérték: >= 0.1 Uc DC
Terhelőáram: 16 A 250 V AC-nél, 16 A 28 V DC-nél
Minimum kapcsolási áram: 10 mA
Maximális kapcsolási kapacitás: 4000 VA/448 W
Minimum kapcsolási feszültség: 12 V
Minimális kapcsolási kapacitás: 120 mW 10 mA, 12 V-nál
Időzítési jellemzők
Működési idő: 20 ms működés, 20 ms alaphelyzetbe állás
Tartóssági jellemzők
Mechanikai élettartam: 30000000 ciklus
Elektromos élettartam: 100000 ciklus, 16 A 250 V, AC-1 NO; 100000 ciklus, 8 A 250 V, AC-1 NC
Biztonsági megbízhatósági adatok: B10d = 100000
Működési gyakoriság: <= 600 ciklus/óra terheléssel, <= 18000 ciklus/óra terhelés nélkül
Kiegészítő jellemzők
Átlagos tekercsfogyasztás: 0.45 W DC
Védelmi kategória: RT I
Üzemi pozíció: Bármilyen pozíció
Tesztszintek: A szint csoportos felszerelés
Érintkező anyaga: Ezüstötvözet (AgNi)

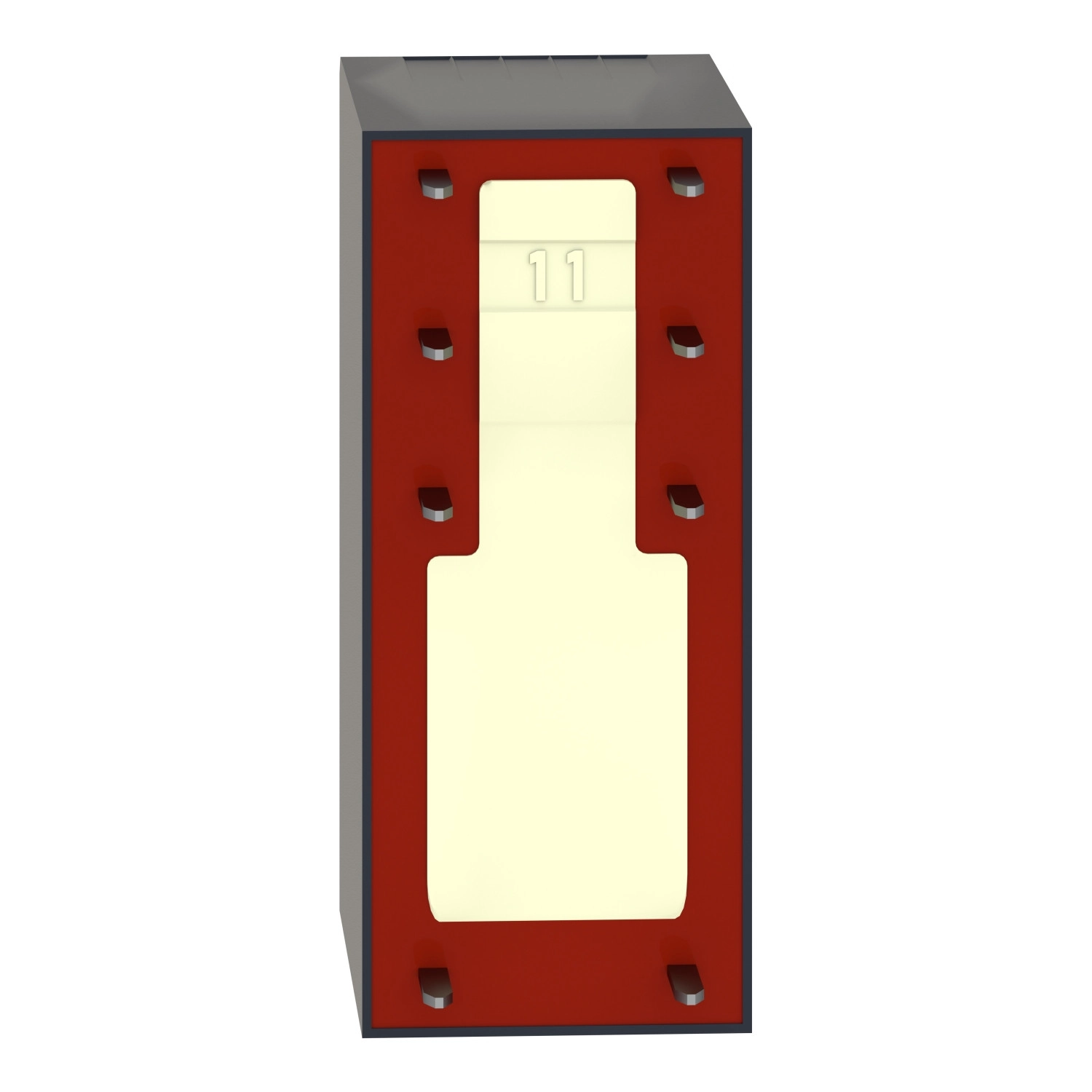

Csatlakozótüske alakja: Lapos (PCB típus)
Környezeti jellemzők
Dielektromos szilárdság: 1000 V AC érintkezők között, 2500 V AC pólusok között, 5000 V AC tekercs és érintkező között
Rezgésállóság: +/- 1 mm (f= 10...55 Hz) az IEC 60068-2-6 szerint
IP védelmi fokozat: IP40 az IEC 60529 szerint
Környezeti levegő hőmérséklet működés közben: -40...85 °C (DC)
Szabványok és tanúsítványok
Szabványok: UL 508, CSA C22.2 No 14, IEC 61810-1
Terméktanúsítványok: EAC, CSA, UL
Jelölés: CE
Ütésállóság: 10 gn (időtartam = 11 ms) nem működés közben az IEC 60068-2-27 szerint, 5 gn (időtartam = 11 ms) működés közben az IEC 60068-2-27 szerint
