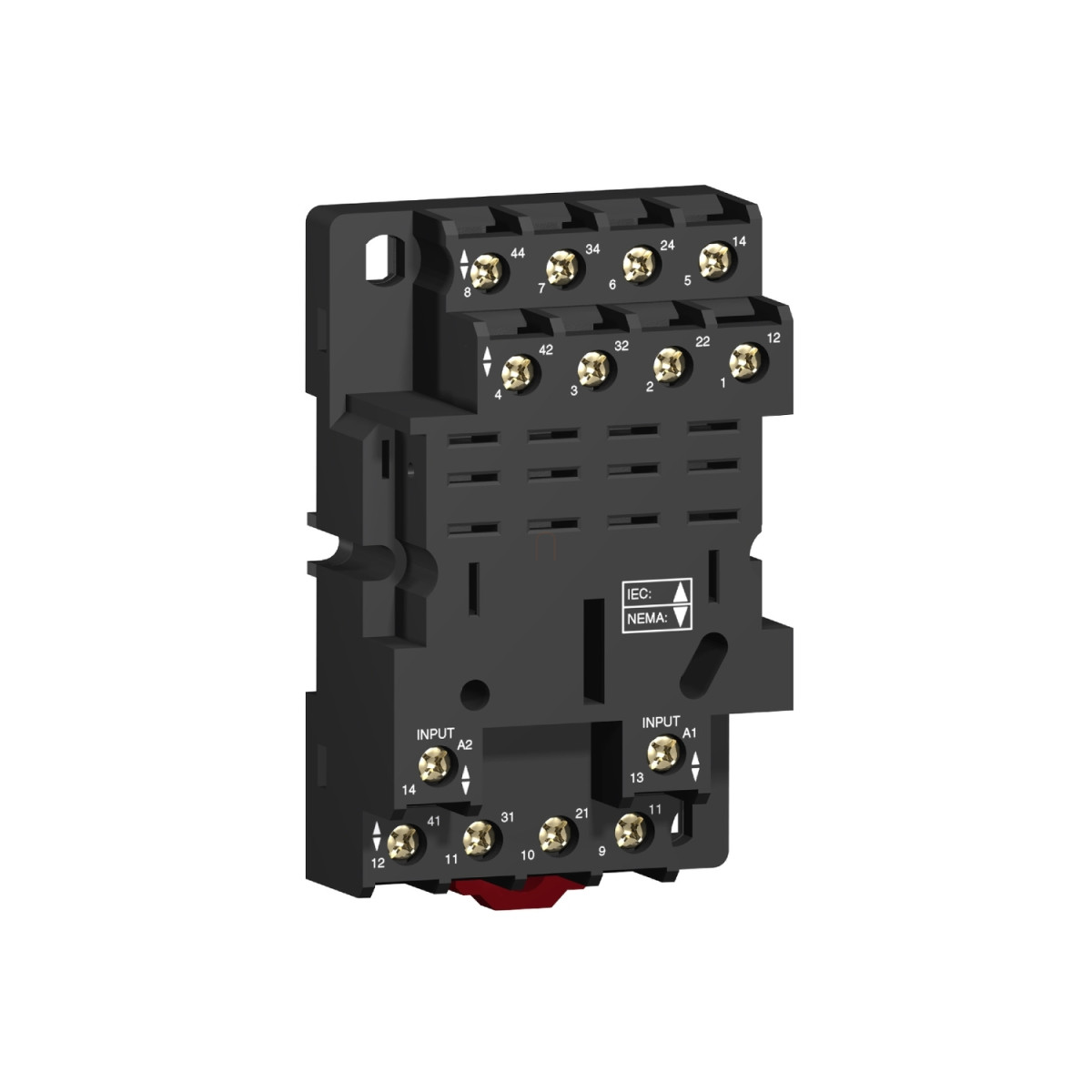

A Schneider Electric Harmony Electromechanical Relays termékcsalád RPZF4 típusú foglalata professzionális ipari alkalmazásokhoz készült, kifejezetten a 4 váltóérintkezős RPM4 teljesítményrelékhez. Ez a foglalat ideális választás vezérlőberendezések, automatizált rendszerek és ipari kapcsolások megbízható működtetéséhez, ahol kiemelt jelentőségű a csatlakozás stabilitása és a hosszú élettartam.
Az RPZF4 foglalat legfontosabb jellemzője a 16A-es terhelhetőség, ami biztosítja a megfelelő áramátadást még nagy teljesítményigényű alkalmazásoknál is. A termék 250V-ig használható, és 4 váltóérintkezővel (C/O) rendelkezik vegyes terminál elrendezéssel. A foglalat lapos csatlakozó pines kialakítással készül, ami biztosítja a megbízható érintkezést a behelyezett relével. A csatlakozások csavaros szorítókkal vannak kialakítva, melyeket M3.5 csavarral kell rögzíteni, legfeljebb 1 Nm nyomatékkal. A foglalat többféle módon is rögzíthető: csavarozással közvetlenül panelre, vagy 35 mm-es szimmetrikus DIN sínre pattintással, így rugalmasan alkalmazható különböző telepítési környezetekben.
Technikai specifikációit tekintve az RPZF4 foglalat 4 kV-os lökőfeszültség-állósággal rendelkezik, III-as túlfeszültség kategóriába és 3-as szennyezettségi fokozatba tartozik. Védettsége IP20, ami belső használatra alkalmas. A csatlakoztatható vezetékek tekintetében rendkívül rugalmas: elfogad hajlékony vezetéket érvéghüvellyel (1 x 0,5...1 x 2,5 mm² vagy 2 x 0,5...2 x 2,5 mm²), illetve tömör vezetéket érvéghüvely nélkül (1 x 0,5...1 x 1,5 mm² vagy 2 x 0,5...2 x 1,5 mm²), ami AWG 20 és AWG 14 közötti méreteknek felel meg. A termék 2500 V dielektromos szilárdsággal rendelkezik, és megfelel az IEC 61984 szabványnak. UL, CSA tanúsítványokkal és CE jelöléssel is ellátták, ami bizonyítja a magas minőségi követelményeknek való megfelelést.
A környezeti feltételeket tekintve az RPZF4 foglalat széles hőmérsékleti tartományban használható: -40°C és +55°C között üzemeltethető, tárolása pedig -40°C és +85°C között megengedett. A szerelvény 50 mm széles, így kompakt elhelyezést tesz lehetővé a kapcsolószekrényekben. Az RPZF4 rugalmas alkalmazhatósága, megbízhatósága és szabványos kialakítása miatt ideális választás ipari környezetben, ahol a hosszú távú, problémamentes működés alapkövetelmény.
Schneider Electric Harmony Electromechanical Relays - RPZF4 - foglalat, RPM4*** teljesítményreléhez, 4CO, vegyes elrendezésű, csavaros műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Electromechanical Relays
Eszköz rövid neve: RPZ
Termék vagy komponens típusa: Foglalat
Termék kompatibilitás: 4 C/O érintkezős RPM plug-in relé
Érintkezők típusa és összetétele: 4 C/O
Hagyományos szabad levegőáramlású termikus áram [Ith]: 16 A
Névleges működési feszültség [Ue]: < 250 V
Kiegészítő információk
Csatlakozó tüske formája: Lapos
Érintkező terminál elrendezés: Vegyes
Meghúzási nyomaték: < 1 N.m M3.5 csavar(ok)hoz
Rögzítési mód: Csavarozással (panelre), Felkattintható (35 mm szimmetrikus DIN sínre)
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Eladás oszthatatlan mennyiségenként: 10
Szélesség: 50 mm
Környezet
Csatlakozások - kapcsok:
- csavaros szorító kapcsok, hajlékony vezeték érvéghüvellyel 1 x 0,5...1 x 2,5 mm² / AWG 20...AWG 14
- csavaros szorító kapcsok, tömör vezeték érvéghüvely nélkül 1 x 0,5...1 x 1,5 mm² / AWG 20...AWG 16
- csavaros szorító kapcsok, hajlékony vezeték érvéghüvellyel 2 x 0,5...2 x 2,5 mm² / AWG 20...AWG 14
- csavaros szorító kapcsok, tömör vezeték érvéghüvely nélkül 2 x 0,5...2 x 1,5 mm² / AWG 20...AWG 16
IP védettségi fokozat: IP20 az IEC 60529 szerint
Dielektromos szilárdság: 2500 V
Szabványok: IEC 61984
Termék tanúsítványok: UL, CSA
Jelölés: CE
Környezeti tárolási hőmérséklet: -40...85 °C
Környezeti üzemi hőmérséklet: -40...55 °C
Méretek és kapcsolási rajz
A foglalatot relékkel (1), védőmodullal (2) és rögzítő kapoccsal (3) lehet használni.
