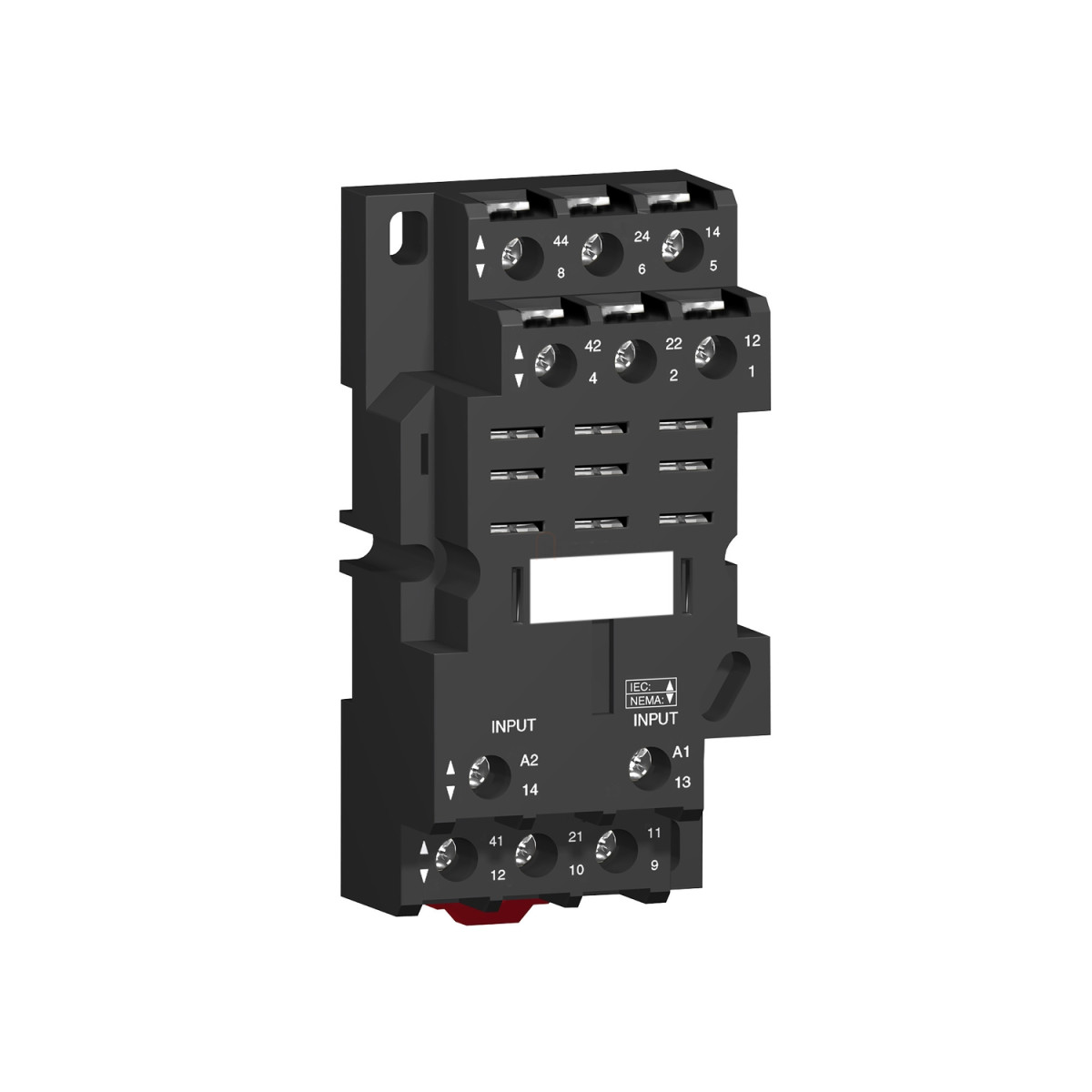

A Schneider Electric Harmony Electromechanical Relays RPZF3 típusú reléfoglalat a megbízható elektromechanikus relék kategóriájában kínál professzionális megoldást ipari alkalmazásokhoz. Ez a konkrét RPZF3 jelölésű foglalat kifejezetten a 3 váltóérintkezős (3 C/O) RPM3 teljesítményrelékkel történő használatra készült, biztosítva a problémamentes illeszkedést és üzemeltetést.
A termék 16A névleges áramerősséget képes kezelni konvencionális szabad levegőn történő hűtés mellett, miközben a névleges üzemi feszültség értéke kevesebb mint 250V. A csavaros szorítókapcsos csatlakoztatási rendszer rugalmasságot biztosít a vezetékezésben, hiszen többféle vezetékmérettel is kompatibilis. Használhatsz 1x0,5...1x2,5 mm² méretű hajlékony vezetéket érvéghüvellyel, 1x0,5...1x1,5 mm² tömör vezetéket érvéghüvely nélkül, vagy akár 2x0,5...2x2,5 mm² hajlékony vezetéket érvéghüvellyel, illetve 2x0,5...2x1,5 mm² tömör vezetéket érvéghüvely nélkül. Az amerikai AWG szabvány szerint ez AWG 20...AWG 14, illetve AWG 20...AWG 16 méreteknek felel meg.
A RPZF3 foglalat számos szerelési lehetőséget kínál, hiszen rögzíthető csavarral panelre vagy felpatintható 35 mm-es szimmetrikus DIN sínre. A termék lapos érintkező kialakítással rendelkezik, és a kapocselrendezése vegyes típusú. A csavaros rögzítéshez M3,5 méretű csavarokat használhatsz, a javasolt meghúzási nyomaték kevesebb mint 1 N.m. Az eszköz méretei kompaktnak mondhatók, szélessége mindössze 40 mm. A termék IP20-as védelmi fokozattal rendelkezik az IEC 60529 szabványnak megfelelően, ami alapvető védelmet nyújt a szilárd tárgyak és az ujjak behatolása ellen, de nem védett víz ellen.
A Schneider Electric RPZF3 foglalat 4 kV-os névleges lökőfeszültség-állósággal rendelkezik, ami megfelel a III-as túlfeszültségi kategóriának. A termék 3-as szennyezettségi fokozatba sorolt, ami azt jelenti, hogy ipari környezetben is megbízhatóan működik. A dielektromos szilárdság értéke 2500V. A foglalat környezeti üzemeltetési hőmérséklet-tartománya -40...55°C, míg tárolási hőmérséklet-tartománya -40...85°C, ami rendkívül széles működési spektrumot biztosít különböző környezeti feltételek mellett. A termék megfelel az IEC 61984 szabványnak, valamint rendelkezik CSA és UL tanúsítvánnyal is. A CE jelölés azt bizonyítja, hogy a termék megfelel az európai szabványoknak és előírásoknak.
Schneider Electric Harmony Electromechanical Relays - RPZF3 - foglalat, RPM3*** teljesítményreléhez, 3CO, vegyes elrendezésű, csavaros műszaki adatok
Általános információk
Termékcsalád: Harmony Electromechanical Relays
Eszköz rövid neve: RPZ
Termék vagy komponens típusa: Foglalat
Termék kompatibilitás: 3 váltóérintkezős RPM dugaszolható relé
Érintkezők típusa és összetétele: 3 C/O
Elektromos jellemzők
Konvencionális szabad levegős termikus áram [Ith]: 16 A
Névleges üzemi feszültség [Ue]: < 250 V
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Túlfeszültség kategória: III
Dielektromos szilárdság: 2500 V
Mechanikai jellemzők
Érintkező kialakítása: Lapos
Érintkező csatlakozó elrendezése: Vegyes
Meghúzási nyomaték: < 1 N.m M3,5 csavar(ok)hoz
Rögzítési mód: Csavarral (panelre) vagy rápattintható (35 mm-es szimmetrikus DIN sínre)
Szélesség: 40 mm
Csatlakozások
Csatlakozások - kapcsok:
- csavaros szorítókapcsok, hajlékony vezeték érvéghüvellyel 1 x 0,5...1 x 2,5 mm² / AWG 20...AWG 14
- csavaros szorítókapcsok, tömör vezeték érvéghüvely nélkül 1 x 0,5...1 x 1,5 mm² / AWG 20...AWG 16
- csavaros szorítókapcsok, hajlékony vezeték érvéghüvellyel 2 x 0,5...2 x 2,5 mm² / AWG 20...AWG 14
- csavaros szorítókapcsok, tömör vezeték érvéghüvely nélkül 2 x 0,5...2 x 1,5 mm² / AWG 20...AWG 16
Környezeti jellemzők
IP védelmi fokozat: IP20 az IEC 60529 szerint
Szennyezettségi fokozat: 3
Környezeti hőmérséklet tároláshoz: -40...85 °C
Környezeti hőmérséklet üzemeltetéshez: -40...55 °C
Szabványok és tanúsítványok
Szabványok: IEC 61984
Termék tanúsítványok: CSA, UL
Jelölés: CE
