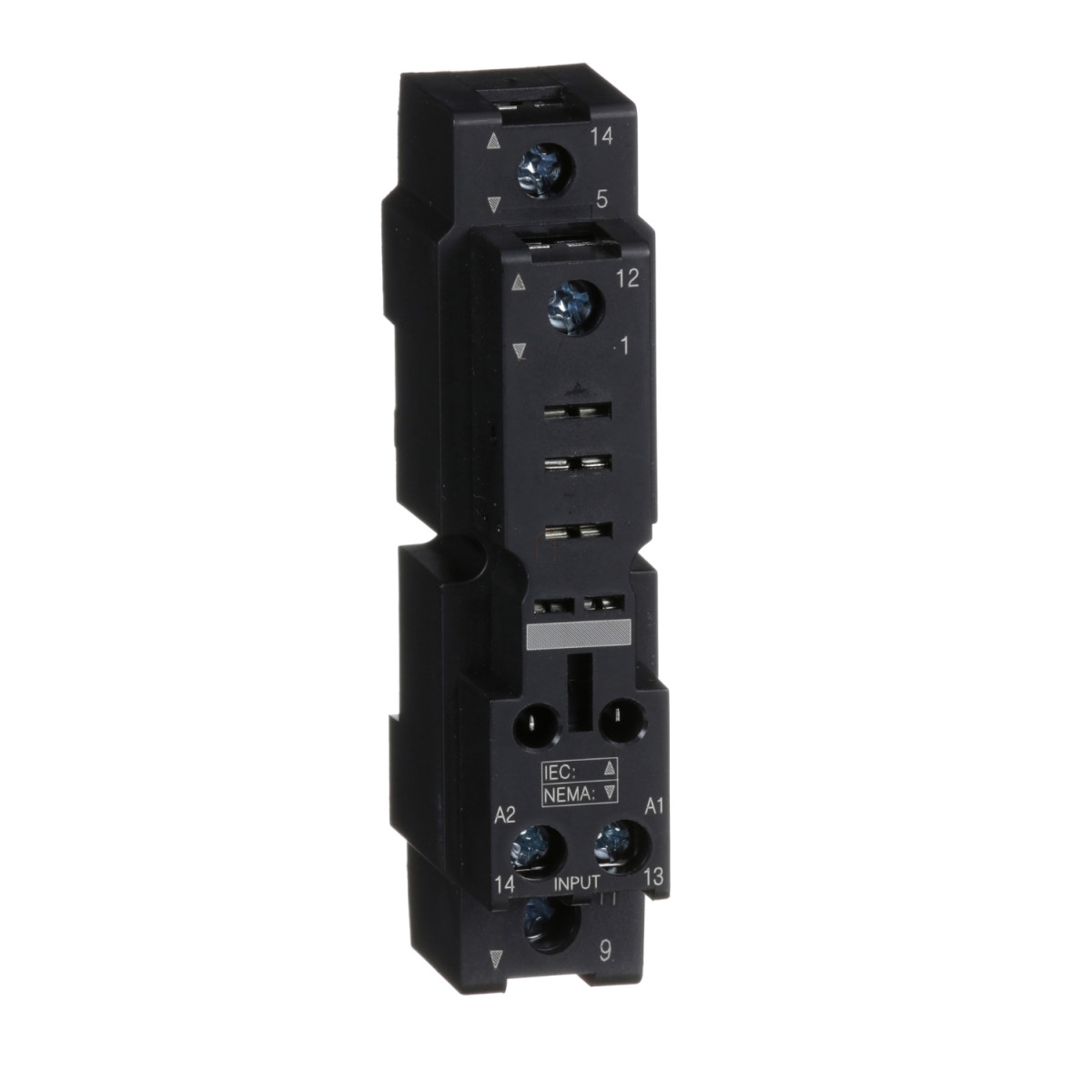

A Schneider Electric Harmony termékvonalának RPZF1 típusú plugin relay socket (reléfoglalat) egy kompakt, mégis sokoldalú megoldás ipari alkalmazásokhoz, amely különösen a vezérlőrendszerek kialakításánál nyújt megbízható teljesítményt. Ez a vegyes érintkezős, csavaros csatlakozású foglalat kifejezetten az RPM1 relék befogadására készült, egy C/O (átkapcsoló) érintkezővel rendelkező típusokhoz.
A RPZF1 reléfoglalat műszaki paraméterei kiemelkedő teljesítményt biztosítanak: 16 A hagyományos szabad levegőn mért termikus árammal és 250 V névleges üzemi feszültséggel rendelkezik. Ez lehetővé teszi a nagy terhelések biztonságos kapcsolását ipari környezetben. A szerelés rugalmasságát biztosítja, hogy kétféle rögzítési móddal telepíthető: csavarral panelre szerelhető, vagy 35 mm-es szimmetrikus DIN sínre pattintható, így bármilyen kapcsolószekrénybe vagy vezérlőpanelbe könnyen beilleszthető. A kompakt méretek - különösen a 40 mm-es magasság és a mindössze 31 grammos tömeg - további előnyöket jelentenek a korlátozott hellyel rendelkező alkalmazásoknál.
A csatlakozási opciók széleskörűek és rugalmasak. Az érintkező terminál csavaros kapcsokkal rendelkezik, amely képes befogadni 2 tömör vezetéket kábelvég nélkül 0,5-4 mm²/AWG 20-12 méretben, vagy 1 tömör vezetéket kábelvég nélkül ugyanebben a tartományban. Rugalmas kábelek esetén kábelvéggel 0,5-2,5 mm²/AWG 20-14 tartományban használható. A tekercs terminál szintén csavaros kapcsokkal van ellátva, amely elfogad 2 tömör vezetéket kábelvég nélkül 0,5-2,5 mm²/AWG 20-14 méretben, vagy 1 tömör vezetéket kábelvég nélkül hasonló tartományban. Rugalmas kábelek esetén kábelvéggel a 0,5-1,5 mm²/AWG 20-16 mérettartomány használható. A csavarok meghúzási nyomatékára is ügyelnünk kell: az M3,5 csavaroknál kevesebb mint 1 N·m, míg az M3 csavaroknál kevesebb mint 0,8 N·m ajánlott.
Az RPZF1 reléfoglalat kiváló villamos jellemzőkkel és védelemmel is rendelkezik. A 4 kV névleges lökőfeszültség-állóság, a III-as túlfeszültség-kategória és a 3-as szennyezettségi fokozat mind azt jelzik, hogy a termék ipari környezetben is megbízhatóan működik. Az IP20 védettségi fokozat (IEC 60529 szerint) biztosítja az alapvető érintésvédelmet, míg a 2500 V dielektromos szilárdság garantálja a szigetelés megfelelőségét. A termék megfelel a szigorú nemzetközi szabványoknak, mint az IEC 61984, CSA C22.2 No 14 és UL 508, valamint rendelkezik CSA, UL, EAC és CE tanúsítványokkal. A termék széles üzemi hőmérséklet-tartományban (-40°C és +55°C között) használható, amely lehetővé teszi különböző környezeti feltételek melletti alkalmazását. A Schneider Electric RPZF1 reléfoglalatával a vezérlőrendszerek kiépítése egyszerűbbé és megbízhatóbbá válik, miközben a hosszútávú stabilitás is biztosított.
Schneider Electric Harmony Electromechanical Relays - RPZF1 - foglalat, RPM1*** teljesítményreléhez, 1CO, vegyes elrendezésű, csavaros műszaki adatok
Alapadatok
Termékcsalád: Harmony Electromechanical Relays
Eszköz rövid neve: RPZ
Termék vagy komponens típus: Foglalat
Termék kompatibilitás: 1 C/O érintkezős RPM plug-in relékhez
Érintkezők típusa és összetétele: 1 C/O
Elektromos jellemzők
Konvencionális szabad levegőn mért termikus áram [Ith]: 16 A
Névleges üzemi feszültség [Ue]: 250 V
Névleges lökőfeszültség-állóság [Uimp]: 4 kV
Túlfeszültség-kategória: III
Szennyezettségi fokozat: 3
Dielektromos szilárdság: 2500 V
Mechanikai jellemzők
Érintkező terminál elrendezés: Vegyes
Meghúzási nyomaték: < 1 N·m M3,5 csavar(ok)hoz
< 0,8 N·m M3 csavar(ok)hoz
Rögzítési mód: Csavarral (panelre)
Pattintással (35 mm-es szimmetrikus DIN sínre)
Csatlakozás - kapcsok
Érintkező terminál: csavaros kapcsok, 2 tömör vezeték kábelvég nélkül 0,5...4 mm² / AWG 20...AWG 12
csavaros kapcsok, 1 tömör vezeték kábelvég nélkül 0,5...4 mm² / AWG 20...AWG 12
csavaros kapcsok, 2 rugalmas vezeték kábelvéggel 0,5...2,5 mm² / AWG 20...AWG 14
csavaros kapcsok, 1 rugalmas vezeték kábelvéggel 0,5...2,5 mm² / AWG 20...AWG 14
Tekercs terminál: csavaros kapcsok, 2 tömör vezeték kábelvég nélkül 0,5...2,5 mm² / AWG 20...AWG 14
csavaros kapcsok, 1 tömör vezeték kábelvég nélkül 0,5...2,5 mm² / AWG 20...AWG 14
csavaros kapcsok, 2 rugalmas vezeték kábelvéggel 0,5...1,5 mm² / AWG 20...AWG 16
csavaros kapcsok, 1 rugalmas vezeték kábelvéggel 0,5...1,5 mm² / AWG 20...AWG 16
Környezeti jellemzők
IP védettségi fokozat: IP20 az IEC 60529 szerint
Környezeti hőmérséklet tároláshoz: -40...85 °C
Környezeti hőmérséklet működéshez: -40...55 °C
Szabványok és tanúsítványok
Szabványok: IEC 61984, CSA C22.2 No 14, UL 508
Termék tanúsítványok: CSA, UL, EAC, CE
