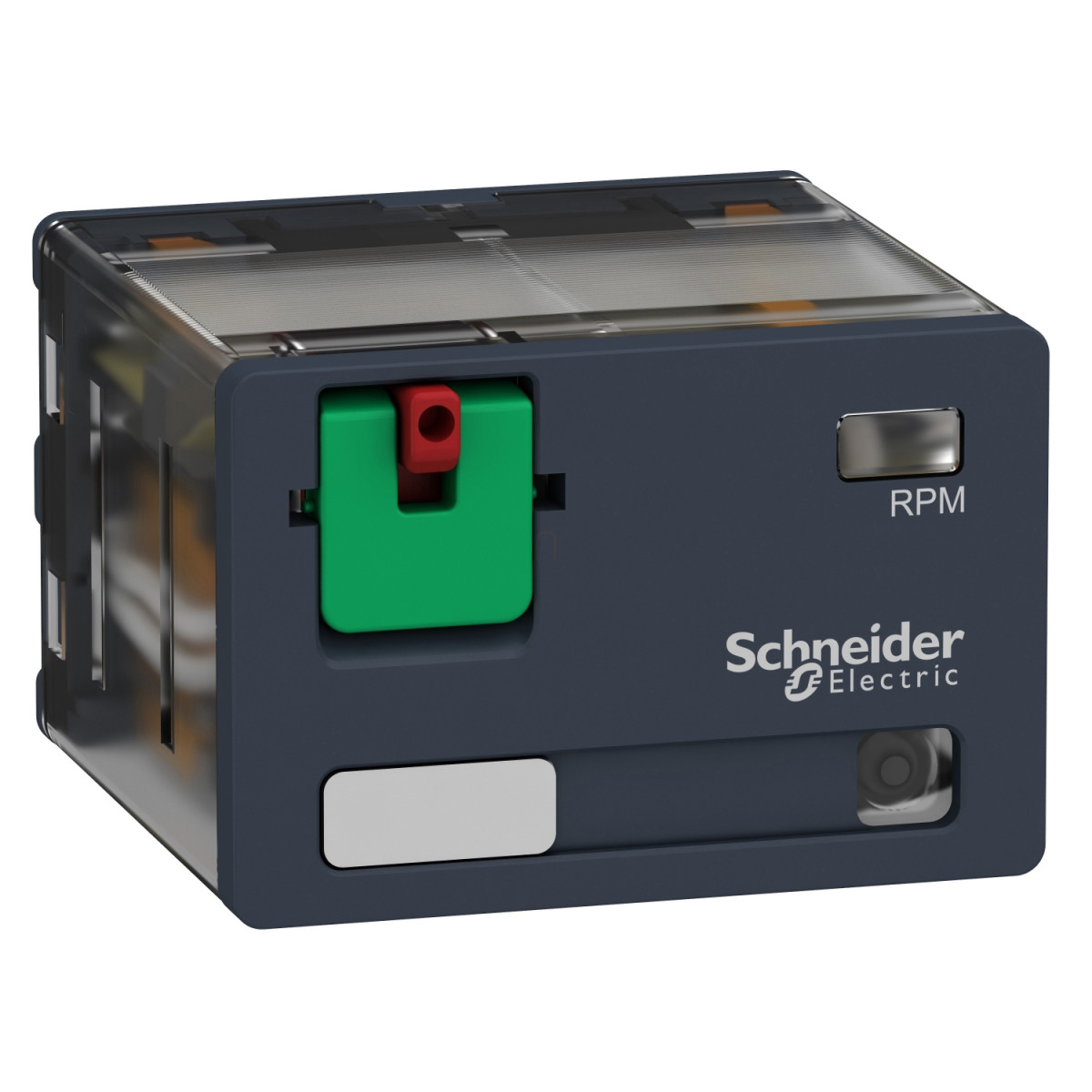

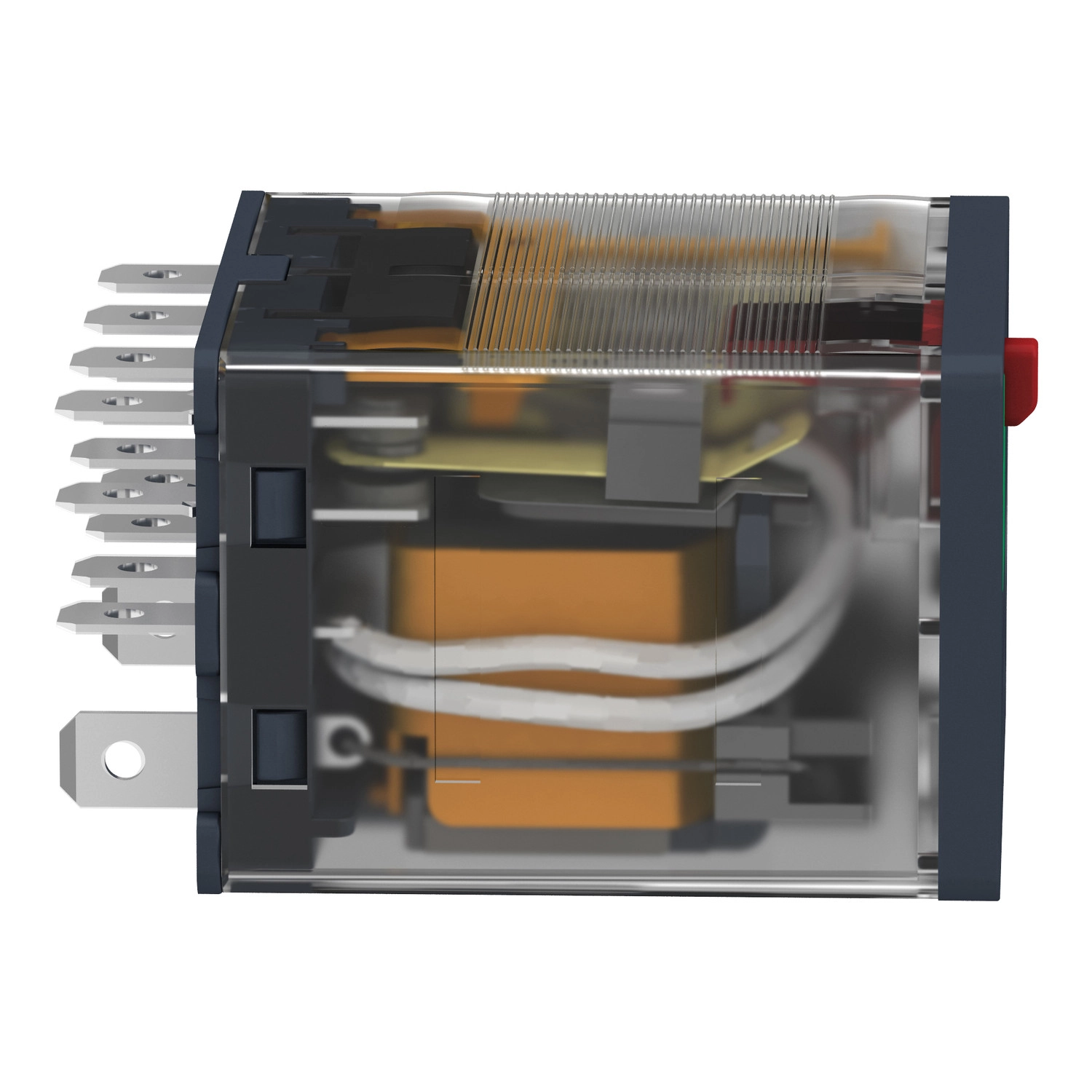

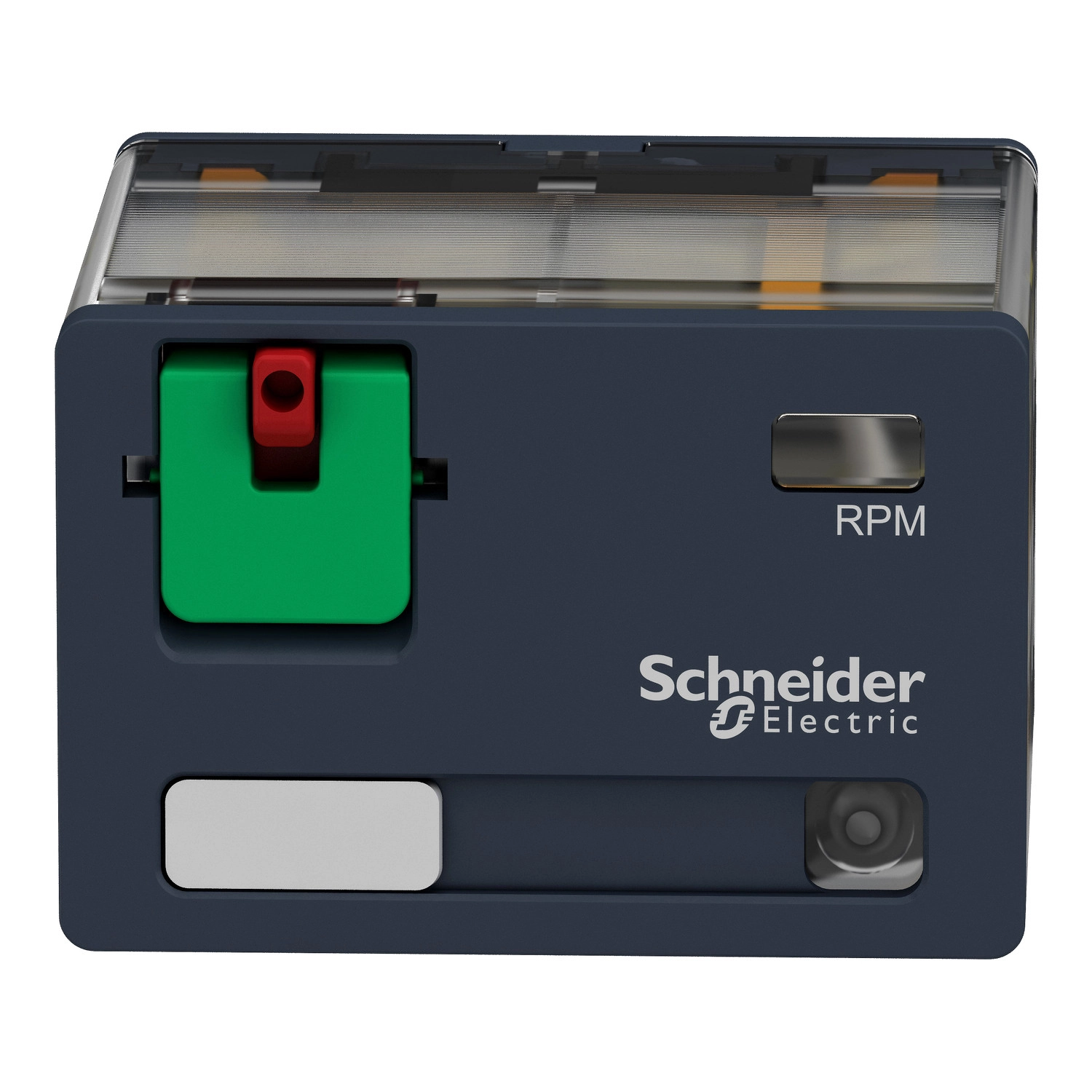

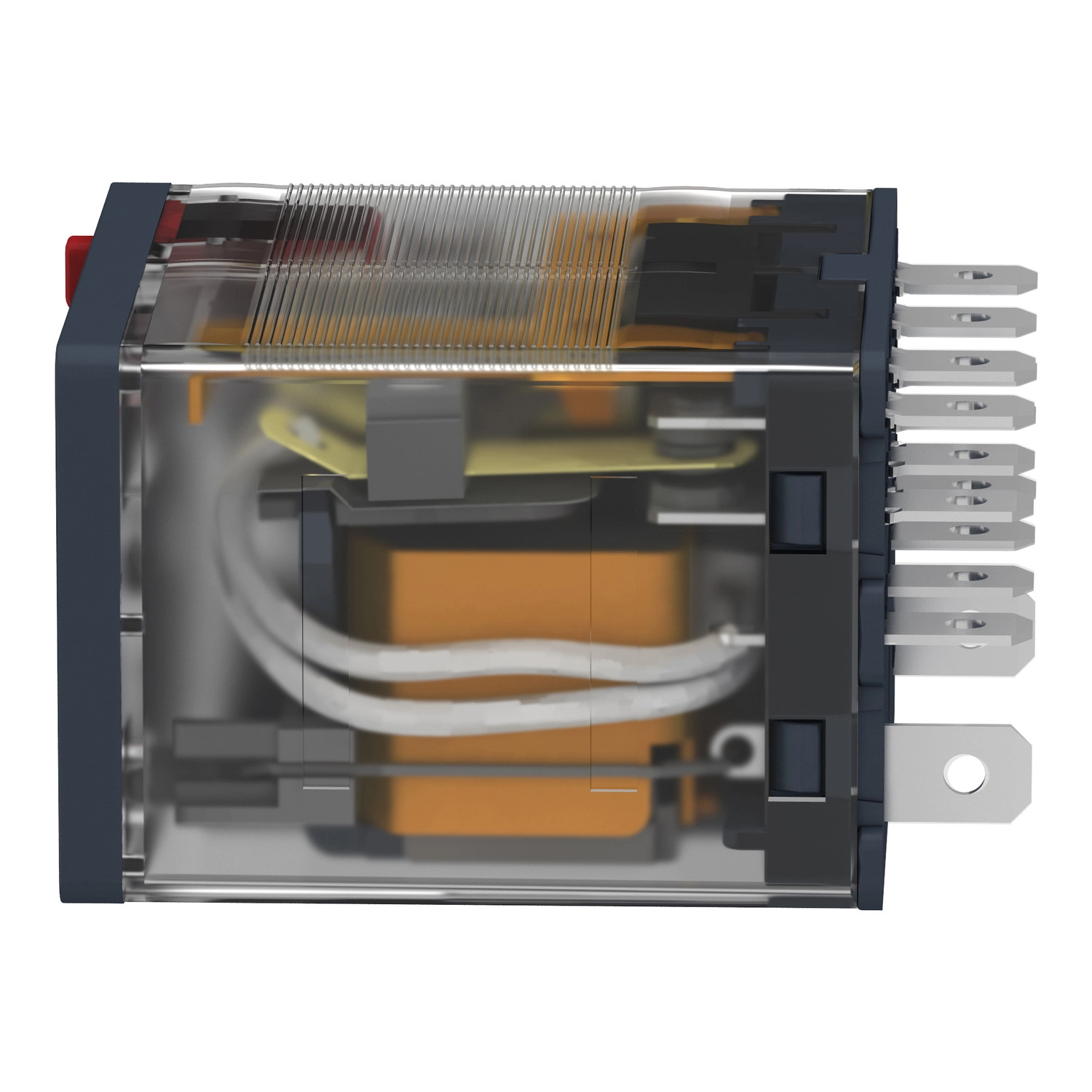

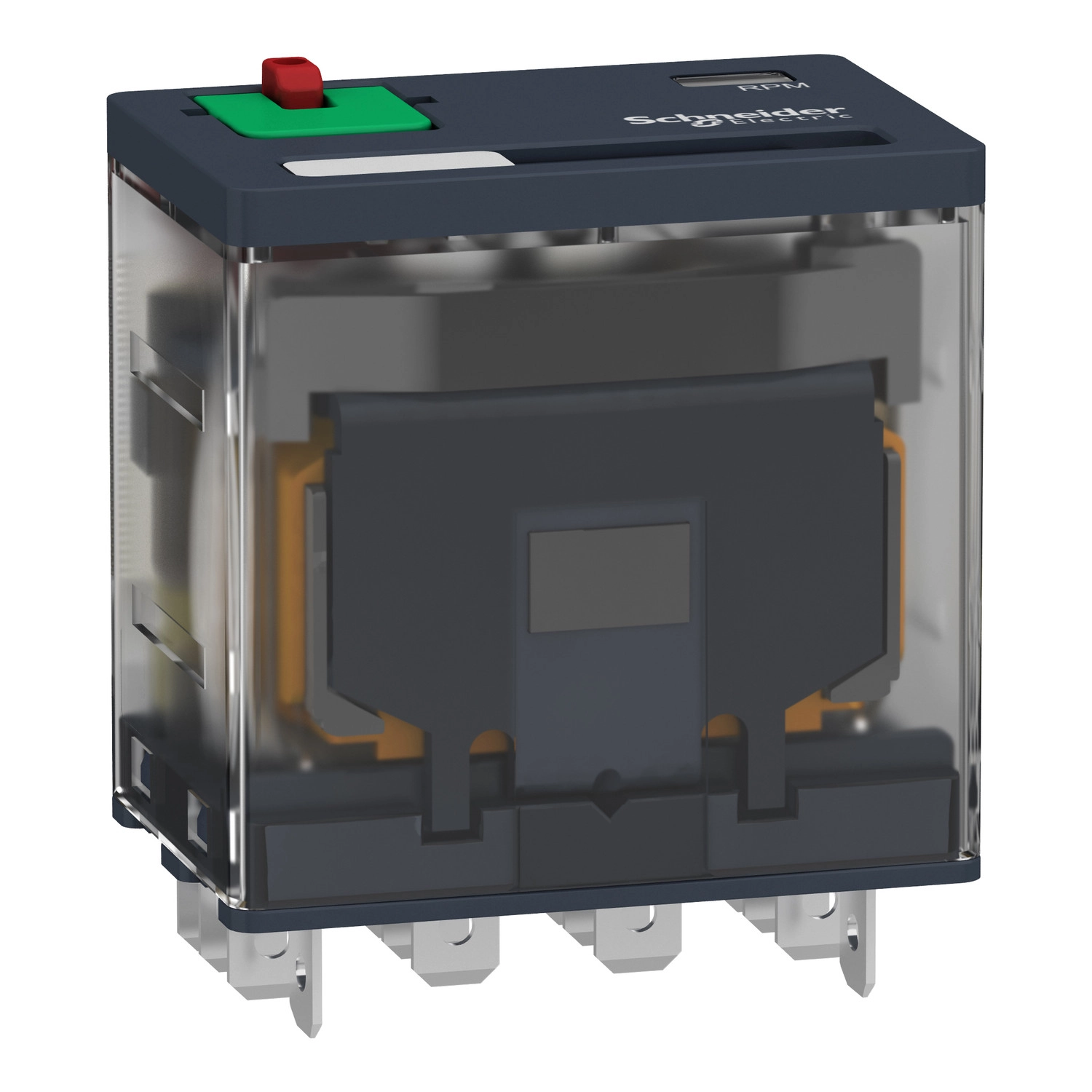

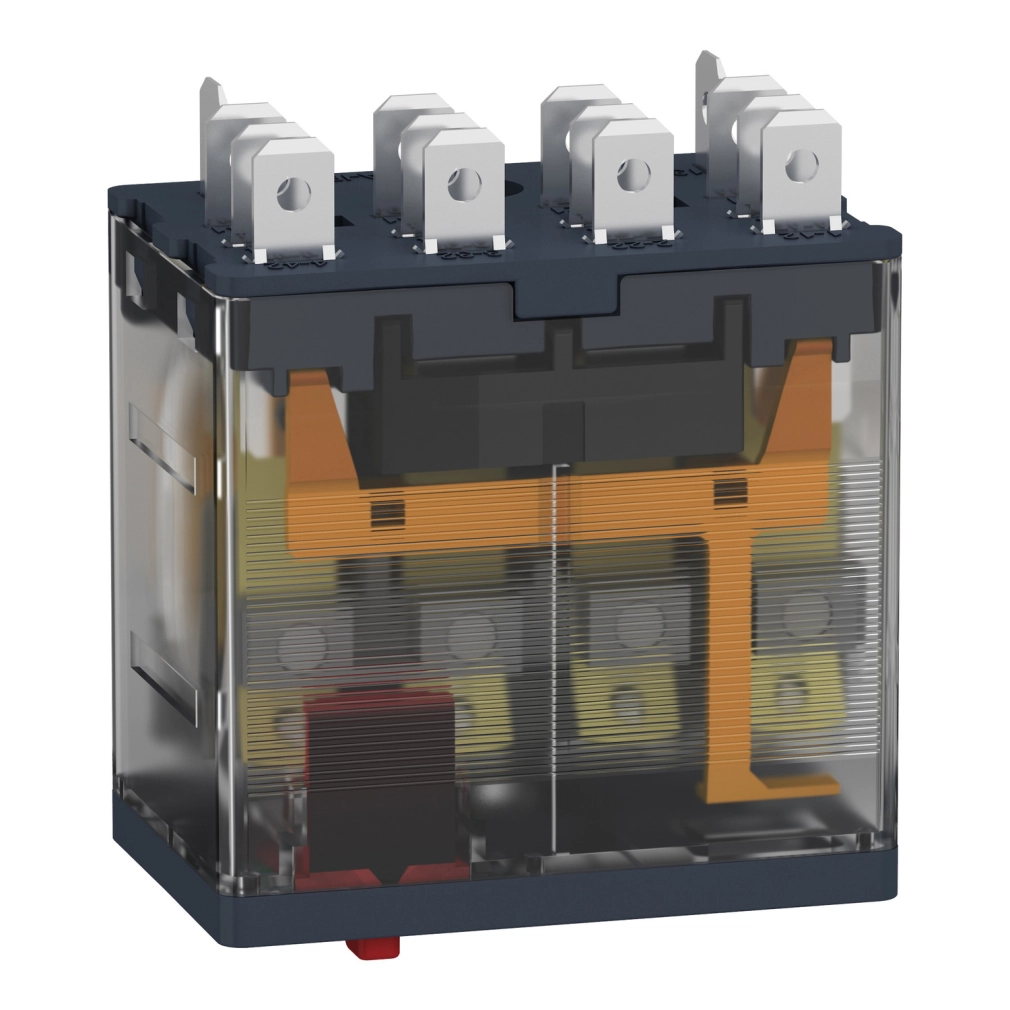

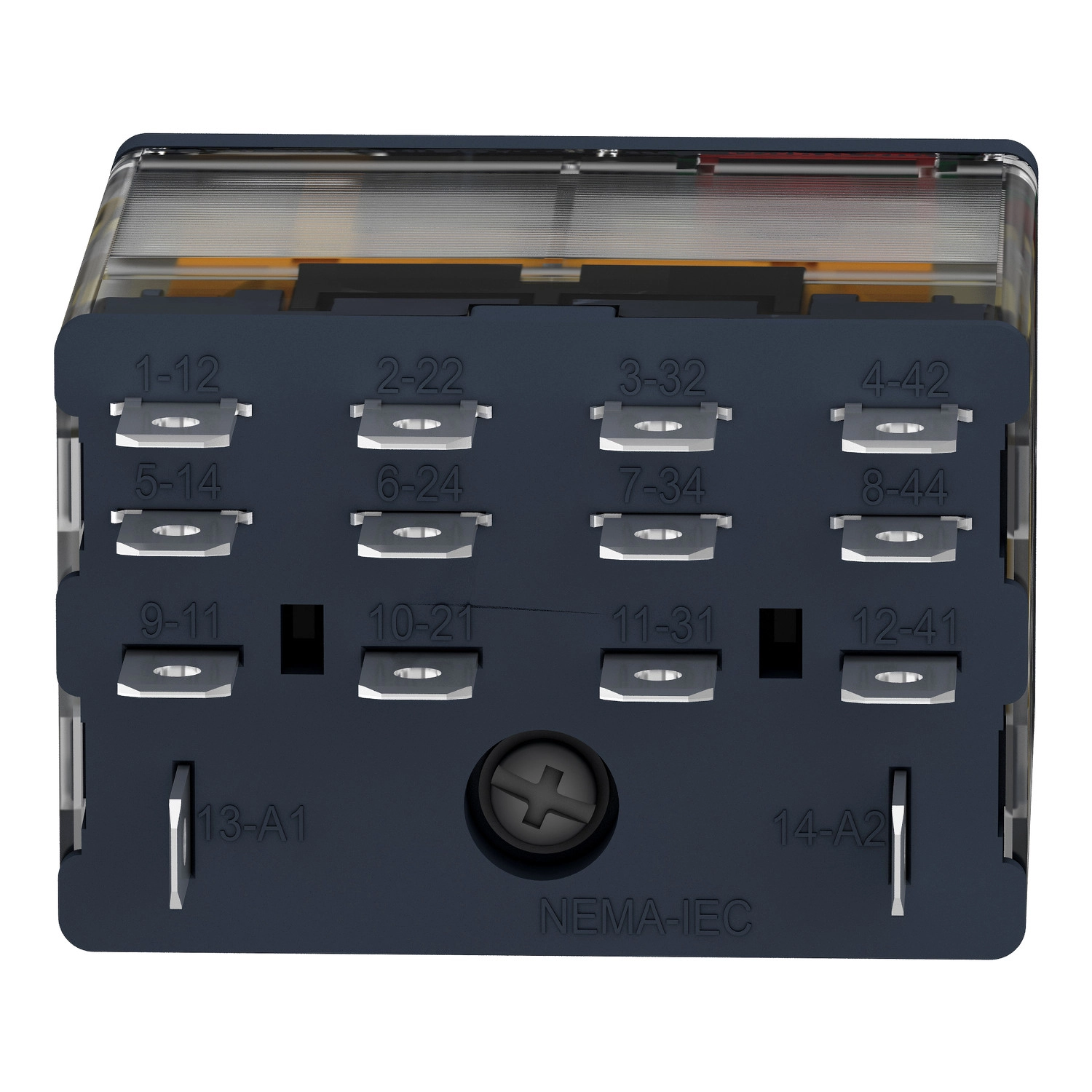

Schneider Electric Harmony Electromechanical Relays - RPM42P7 - RPM teljesítményrelé, 4CO, 15A, 230VAC, tesztgomb, LED

Szélesség méret: 40 mm

Hosszúság méret: 27,9999999999999 mm

Magasság méret: 47 mm

Gyártó neve: Schneider Electric Zrt.

7 db azonnal, raktáron!

Schneider Electric Harmony Electromechanical Relays - RPM42P7 - RPM teljesítményrelé, 4CO, 15A, 230VAC, tesztgomb, LED

Name: Schneider Electric Harmony Electromechanical Relays - RPM42P7 - RPM teljesítményrelé, 4CO, 15A, 230VAC, tesztgomb, LED
Brand: Schneider Electric
SKU: 3389119402279
Price: 5824 HUF
Availability: InStock

5 824 Ft

7 db azonnal, raktáron!

7 db azonnal szállítható, nagyobb mennyiség egyedi rendelésre. Rendeld meg -n belül és átadjuk a futárnak!

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Schneider Electric Harmony elektromechanikus relé

Kapcsoló relé

A Schneider Electric Harmony RPM42P7 egy kiváló minőségű teljesítményrelé, amely a Harmony Electromechanical Relays sorozat része. Ez a plug-in relé típusú kapcsolóelem 4 váltóérintkezővel (4 C/O) rendelkezik, és 230 V AC 50/60 Hz vezérlőfeszültséggel működik. A relé kiváló választás ipari vezérlőrendszerek, automatizálási megoldások és egyéb nagy terhelésű alkalmazások számára, ahol a megbízhatóság és a hosszú élettartam alapvető követelmény.

A RPM42P7 modell számos kiemelkedő tulajdonsággal rendelkezik, amely megkülönbözteti a hagyományos reléktől. A beépített státuszjelző LED egyértelműen mutatja a relé működési állapotát, míg a reteszelhető tesztgomb lehetővé teszi a működés gyors és egyszerű ellenőrzését karbantartási vagy üzembe helyezési folyamatok során. A relé 15A névleges áramerősséggel rendelkezik -40...55 °C üzemi hőmérséklet-tartományban, ami kiváló teljesítményt biztosít még szélsőséges környezeti feltételek mellett is. A minimális kapcsolási teljesítmény 170 mW 10 mA és 17 V mellett, a kioldási idő pedig mindössze 20 ms névleges feszültségen.

A műszaki paramétereket tekintve a Schneider Electric RPM42P7 relé figyelemre méltó specifikációkkal rendelkezik. A névleges üzemi áram 15 A 277 V (AC) és 28 V (DC) mellett az UL szabvány szerint, valamint 15 A 250 V (AC) és 28 V (DC) NO kontaktusoknál az IEC szabvány szerint. Az NC kontaktusok esetében 7,5 A 250 V (AC) és 28 V (DC) értékekkel rendelkezik az IEC szabványnak megfelelően. A relé IP40-es védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, és az üzemi feszültségtartomány 184-253 V AC. A szigetelési feszültség 250 V az IEC, valamint 300 V a CSA és UL szabványok szerint, a maximális kapcsolási feszültség pedig 250 V az IEC szerint. A relé leesési feszültsége >= 0,15 Uc AC, a maximális kapcsolási teljesítmény pedig 3750 VA vagy 420 W.

Schneider Electric Harmony Electromechanical Relays - RPM42P7 - RPM teljesítményrelé, 4CO, 15A, 230VAC, tesztgomb, LED műszaki adatok

Fő jellemzők

Termékcsalád: Harmony Electromechanical Relays

Sorozat: RPM sorozat

Termék típusa: Plug-in relé

Érintkezők típusa és összetétele: 4 C/O (váltóérintkező)

Relé típusa: Teljesítményrelé

Állapotjelző LED: Van

Vezérlő áramköri feszültség: 230 V AC 50/60 Hz

Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V mellett

Kioldási idő: 20 ms névleges feszültségen

Üzemi környezeti hőmérséklet: -40...55 °C

Zárt termikus áram: 15 A -40...55 °C mellett

Kiegészítő adatok

Vezérlés típusa: Reteszelhető tesztgomb

Névleges üzemi áram:

15 A 277 V (AC) UL szabvány szerint

15 A 28 V (DC) UL szabvány szerint

15 A 250 V (AC) NO IEC szabvány szerint

15 A 28 V (DC) NO IEC szabvány szerint

7,5 A 250 V (AC) NC IEC szabvány szerint

7,5 A 28 V (DC) NC IEC szabvány szerint

Védettségi fokozat (csak ház): IP40 IEC 60529 szabvány szerint

Névleges üzemi feszültséghatárok: 184...253 V AC

Névleges szigetelési feszültség:

250 V IEC szabvány szerint

300 V CSA szabvány szerint

300 V UL szabvány szerint

Maximális kapcsolási feszültség: 250 V IEC szabvány szerint

Leesési feszültség küszöbérték: >= 0,15 Uc AC

Maximális kapcsolási kapacitás: 3750 VA / 420 W

Mechanikai élettartam: 10000000 ciklus

Elektromos élettartam: 100000 ciklus rezisztív terhelésnél

Biztonsági megbízhatósági adatok: B10d = 100000

Működési sebesség:

<= 1200 ciklus/óra terhelés alatt

<= 18000 ciklus/óra terhelés nélkül

Kihasználási együttható: 20 %

Elektromos jellemzők

Dielektromos szilárdság:

1500 V AC az érintkezők között mikro megszakítással

2000 V AC a tekercs és érintkező között megerősített szigeteléssel

2000 V AC a pólusok között alapszigeteléssel

Névleges lökőfeszültség-állóság: 4 kV 1,2/50 μs időtartam alatt

Védettségi kategória: RT I

Mechanikai jellemzők

Rögzítési mód: Plug-in

Működési helyzet: Bármely pozíció

Teszt szint: A szint, csoportos szerelés

Érintkezők anyaga: AgNi

Csatlakozó alak: Lapos (faston típus)

Környezeti jellemzők

Átlagos tekercsfogyasztás VA-ban: 2,5 60 Hz-en

Szennyezési fok: 3

Szabványok:

UL 508

IEC 61810-1

CSA C22.2 No 14

Terméktanúsítványok:

EAC

CSA

Tárolási környezeti hőmérséklet: -40...85 °C

Rezgésállóság:

3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben

5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban

Ütésállóság:

15 gn működés közben

30 gn nem működő állapotban

Termék adatok

Szélesség méret

40 mm

Hosszúság méret

27,9999999999999 mm

Magasság méret

47 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389119402279

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Védettség

IP40

Záróérintkezők száma

Nyitóérintkezők száma

Gyártó/Márka

Schneider Electric

Mélység

53 mm

Névleges áram

15 A

Tömeg

76 g/db

Cikkszám

3389119402279
