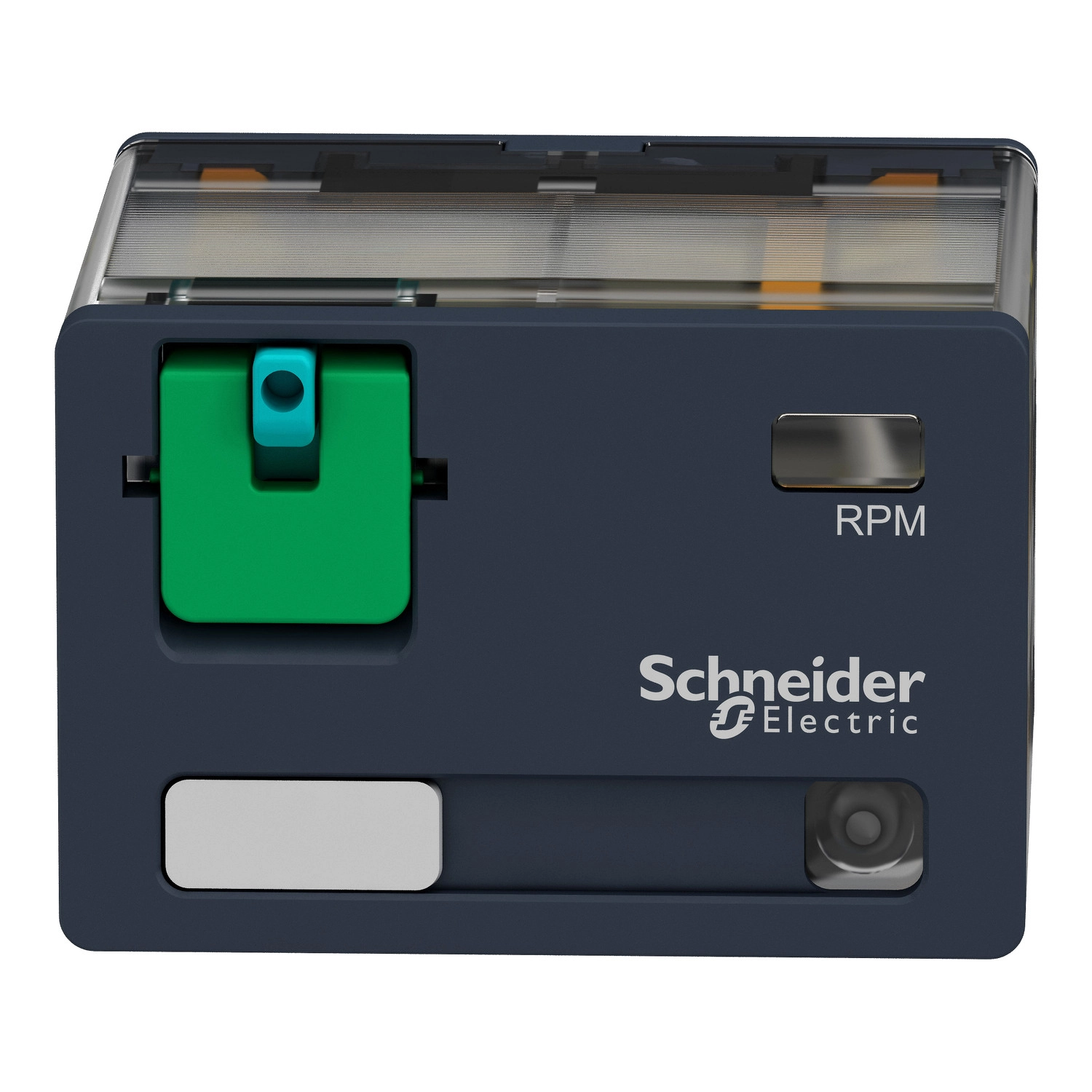

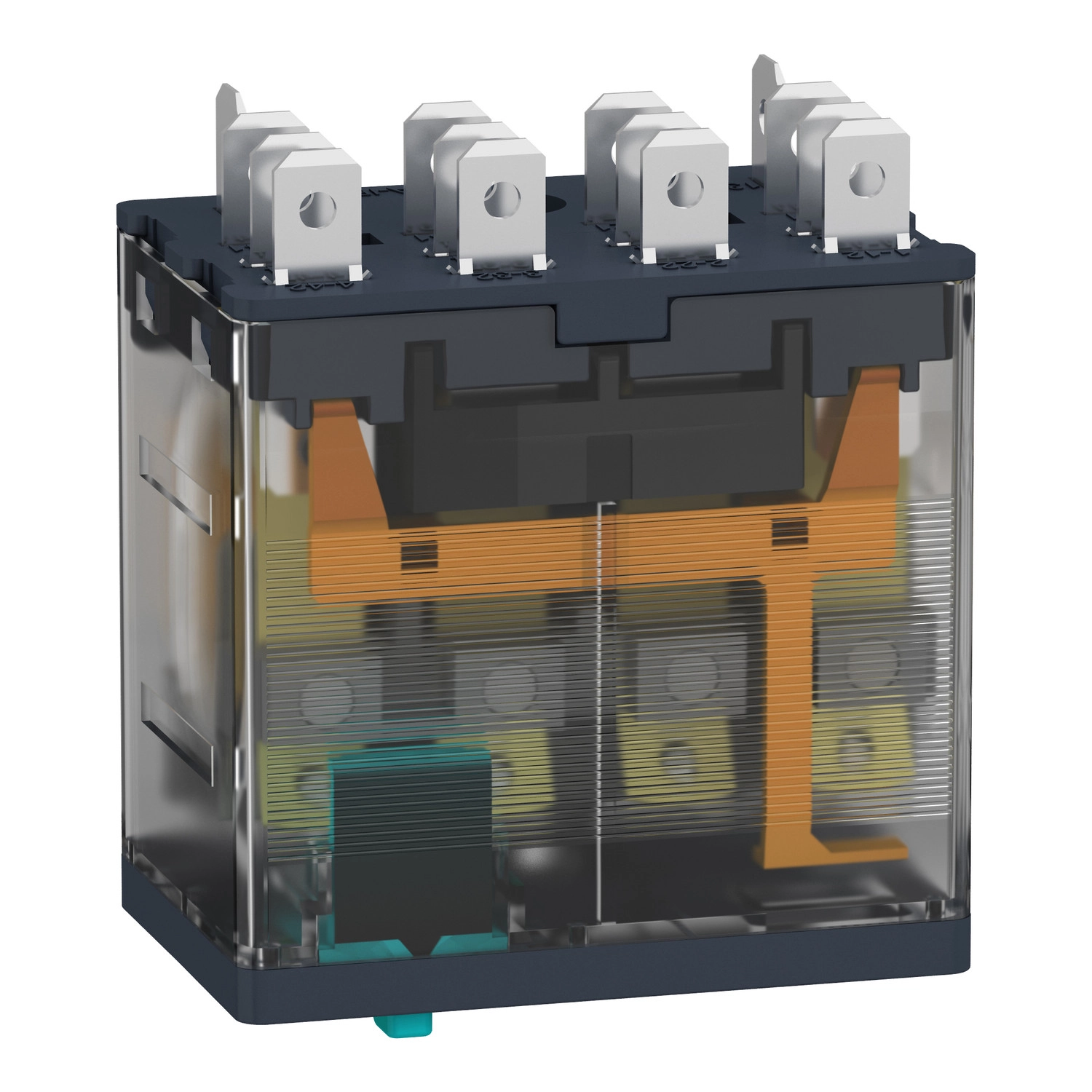

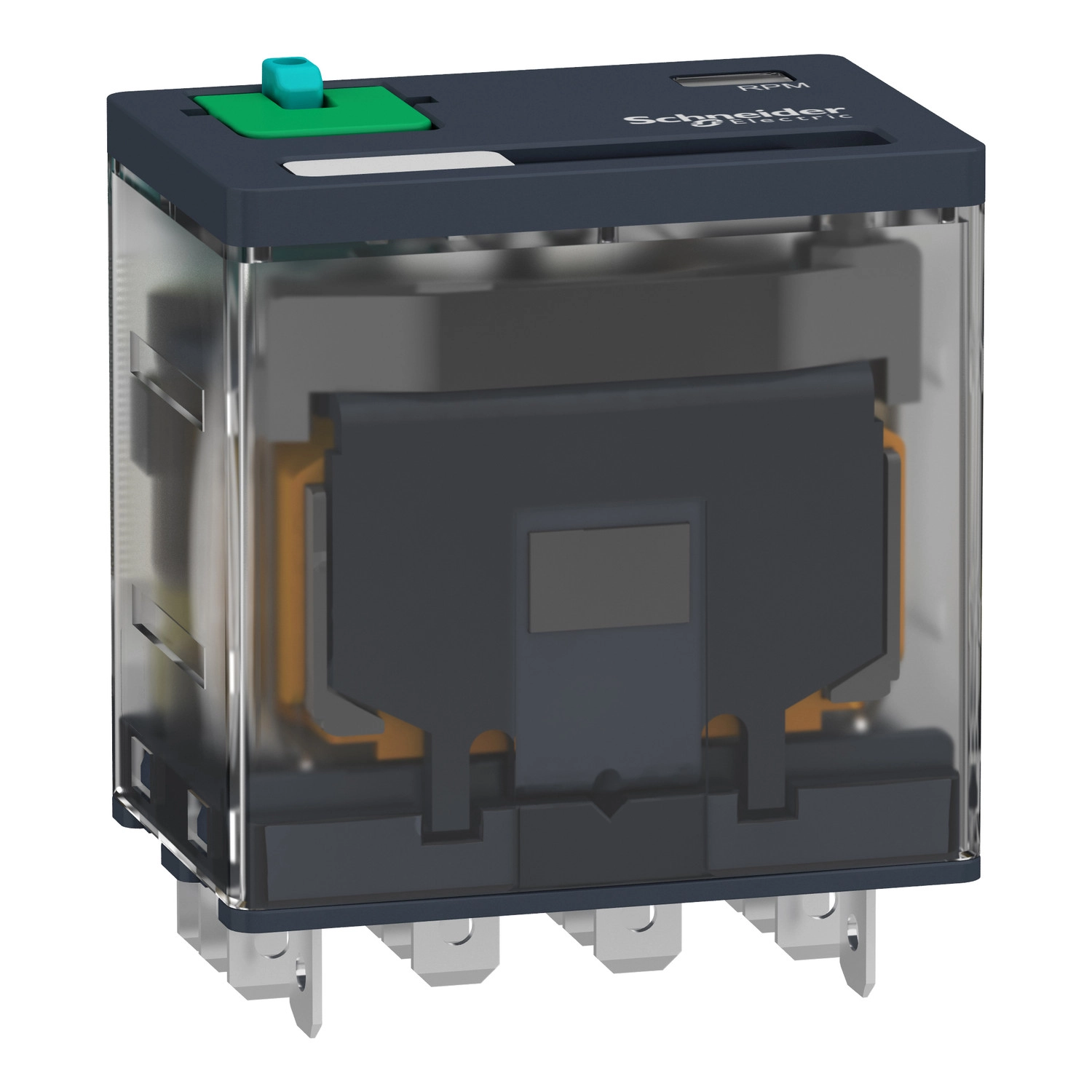

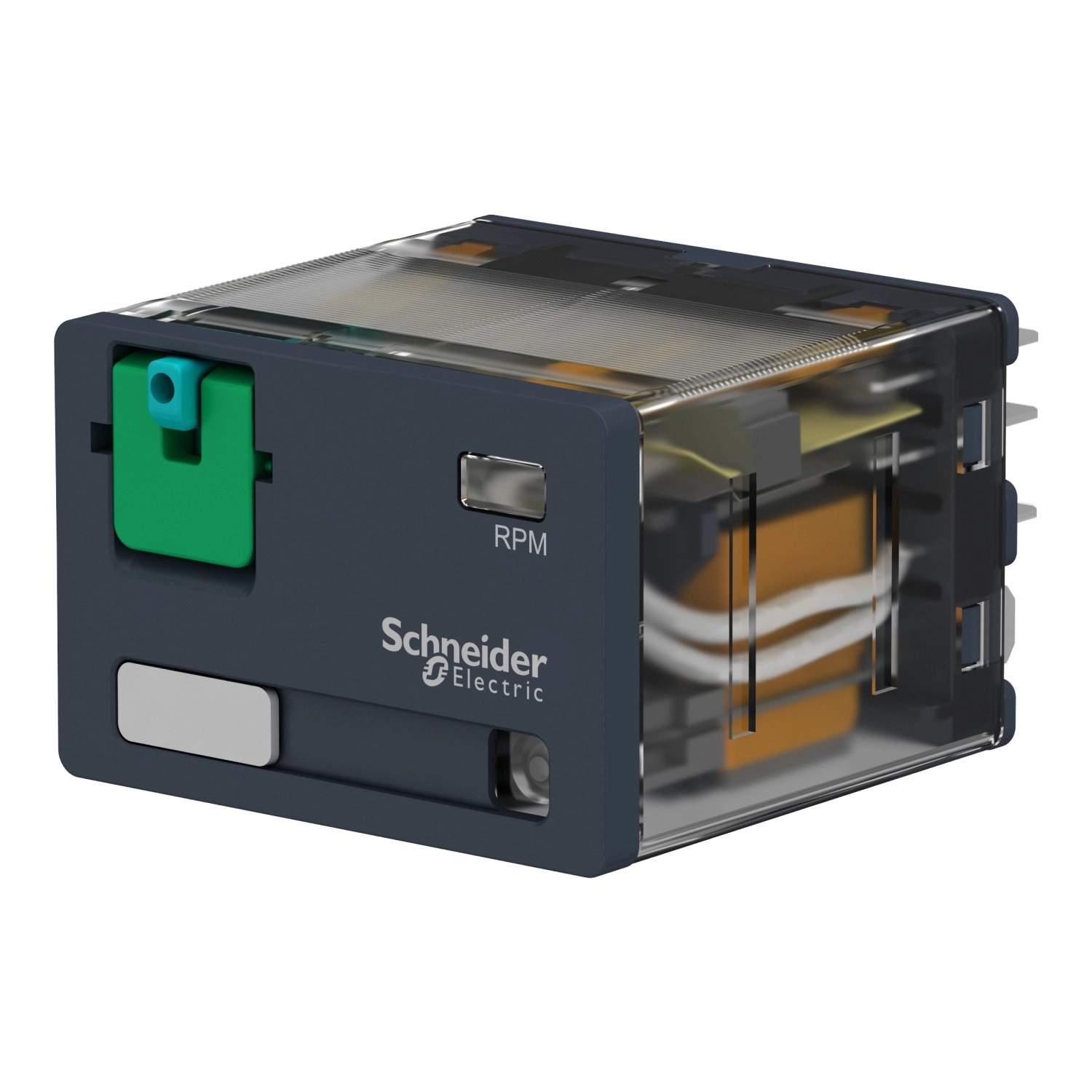

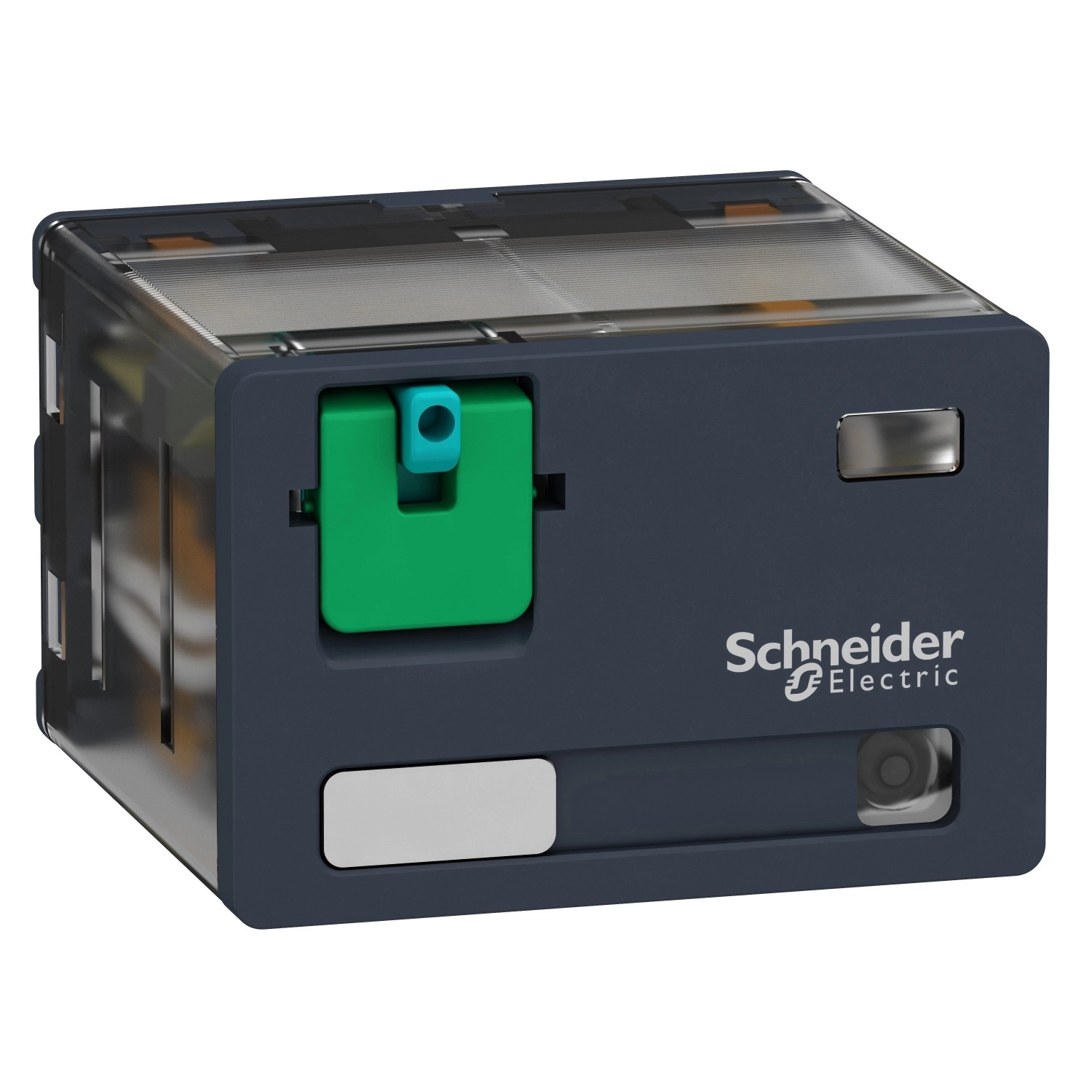

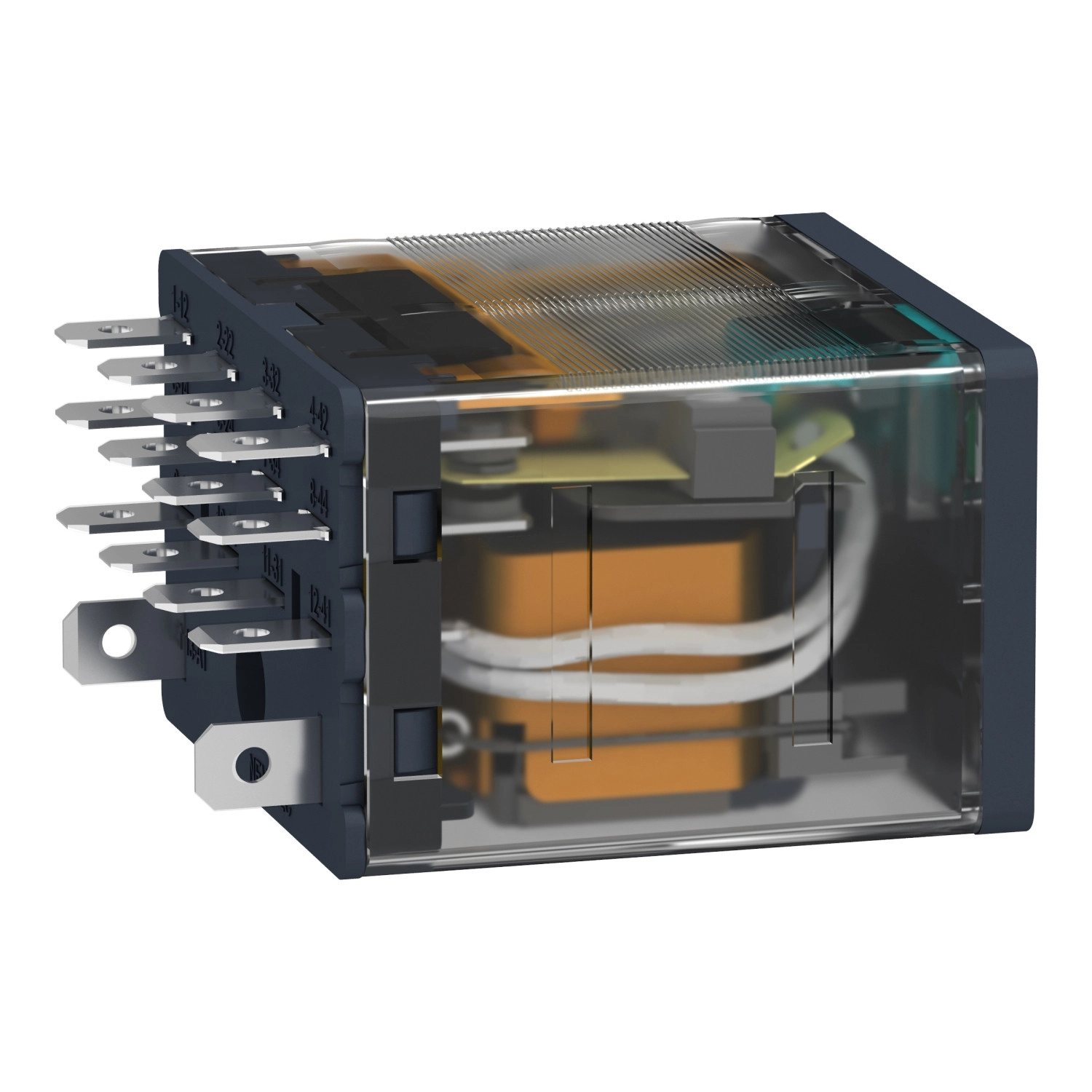

A Schneider Electric RPM42FD típusú dugaszolható teljesítményrelé a Harmony Electromechanical Relays termékcsaládba tartozó, kiváló minőségű ipari vezérlőkomponens. Ez a sokoldalú relé négy váltóérintkezővel (4C/O) rendelkezik, amely maximális rugalmasságot biztosít a különböző vezérlési alkalmazásokban. A termék különlegessége a beépített LED állapotjelző, amely egyértelmű vizuális visszajelzést ad a relé működéséről, valamint a reteszelhető tesztgomb, amellyel könnyen ellenőrizhető a készülék működése.
A Schneider Electric RPM42FD relé 110 V DC vezérlőfeszültséggel működik, működési feszültségtartománya 88...121 V DC. A relé maximális kapcsolási teljesítménye 3750 VA vagy 420 W, ami kiváló választássá teszi nagyobb teljesítményű terhelések kapcsolására. A 15 A-es névleges áramerősség és a 250 V-os névleges szigetelési feszültség lehetővé teszi számos ipari alkalmazásban való felhasználását. A NO érintkezők 15 A, míg a NC érintkezők 7,5 A áramerősséget képesek kapcsolni 250 V AC feszültségen, az IEC szabvány szerint. Hasonlóan, 28 V DC feszültség mellett a NO érintkezők 15 A, az NC érintkezők pedig 7,5 A terhelést képesek kapcsolni.
A mechanikai élettartam kiemelkedő, 10 millió kapcsolási ciklust biztosít, míg a villamos élettartam rezisztív terhelésnél 100000 ciklusra tehető. Az IP40-es védettségi szint megfelelő védelmet nyújt a por és szilárd tárgyak ellen. A relé üzemi hőmérséklet-tartománya -40...55 °C, így extrém körülmények között is megbízhatóan működik. A terméket síkcsatlakozós (faston) kivezetésekkel látták el, ami megkönnyíti a bekötést és karbantartást. Az érintkezők anyaga AgNi, amely kiváló villamos tulajdonságokkal és hosszú élettartammal rendelkezik.
A Schneider Electric RPM42FD relé számos nemzetközi szabványnak megfelel, beleértve az UL 508, IEC 61810-1 és CSA C22.2 No 14 előírásait. Rendelkezik UL, CSA és EAC tanúsítvánnyal, ami garantálja a termék magas minőségét és megbízhatóságát. A termék szennyezettségi foka 3, ami ipari környezetben való alkalmazhatóságát jelzi. A relé dielektromos szilárdsága 1500 V AC az érintkezők között mikro leválasztással, 2000 V AC a tekercs és az érintkezők között megerősített szigeteléssel, valamint 2000 V AC a pólusok között alapszigeteléssel, ami kiváló elektromos szigetelést biztosít a különböző áramkörök között.

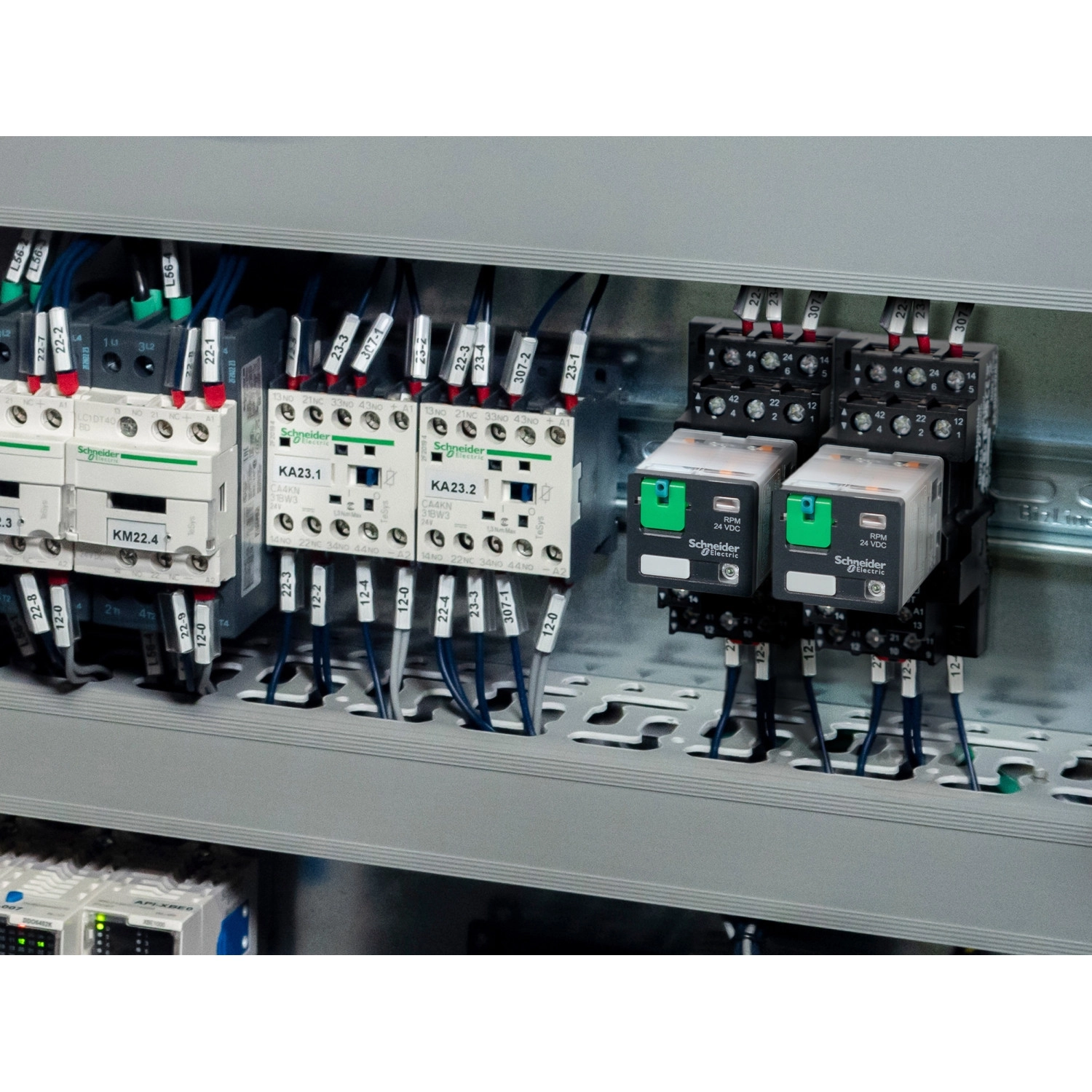

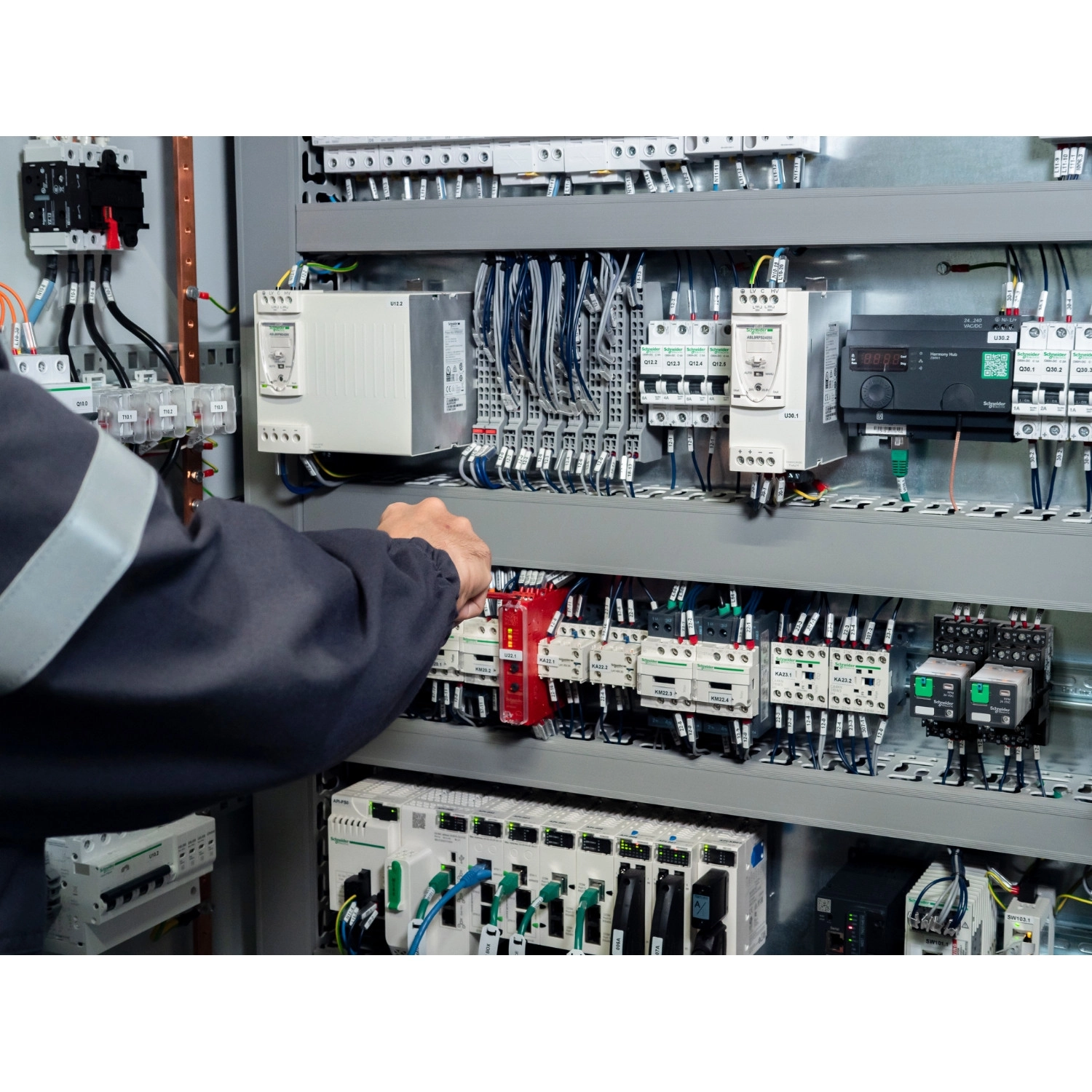

Alkalmazási területeit tekintve a Schneider Electric RPM42FD relé ideális választás ipari automatizálási rendszerekhez, kapcsolóberendezésekhez, vezérlőpanelekhez és olyan alkalmazásokhoz, ahol fontos a megbízható működés és a hosszú élettartam. A beépített LED és a reteszelhető tesztgomb különösen hasznos olyan környezetben, ahol rendszeres ellenőrzésre van szükség, vagy ahol gyorsan kell azonosítani a relé állapotát. A kompakt kialakítás - mindössze 0,071 kg súllyal - lehetővé teszi a helytakarékos beépítést, miközben a robosztus kivitel ellenáll a rezgéseknek (működés közben 3 gn, nyugalmi állapotban 5 gn) és ütéseknek (működés közben 15 gn, nyugalmi állapotban 30 gn), így ideális választás olyan környezetben is, ahol mechanikai igénybevételek léphetnek fel.
Schneider Electric Harmony Electromechanical Relays - RPM42FD - Dugaszolható teljesítményrelé, 15 A, 4 CO, LED - es, 110 V DC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozatnév: RPM series
Termék vagy komponens típusa: Dugaszolható relé
Érintkezők típusa és összetétele: 4 C/O
Relé típusa: Teljesítményrelé
Állapotjelző LED: Igen
Vezérlő áramköri feszültség: 110 V DC
Minimális kapcsolási teljesítmény: 170 mW 10 mA, 17 V esetén
Elengedési idő: 20 ms névleges feszültségen
Üzemi környezeti hőmérséklet: -40...55 °C
Hagyományos zárt termikus áram: 15 A -40...55 °C
Kiegészítő jellemzők
Vezérlés típusa: Reteszelhető tesztgomb
Névleges üzemi áram: 15 A 277 V (AC) UL szerint, 15 A 28 V (DC) UL szerint, 15 A 250 V (AC) NO IEC szerint, 15 A 28 V (DC) NO IEC szerint, 7,5 A 250 V (AC) NC IEC szerint, 7,5 A 28 V (DC) NC IEC szerint
Védettségi fokozat (csak ház): IP40 IEC 60529 szerint
Névleges üzemi feszültség határértékek: 88...121 V DC
Névleges szigetelési feszültség: 250 V IEC szerint, 300 V CSA szerint, 300 V UL szerint
Maximális kapcsolási feszültség: 250 V IEC szerint
Ejtési feszültség küszöbérték: >= 0,1 Uc DC
Maximális kapcsolási teljesítmény: 3750 VA, 420 W
Mechanikai élettartam: 10000000 ciklus
Villamos élettartam: 100000 ciklus rezisztív terhelésnél
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 1200 ciklus/óra terhelés alatt, <= 18000 ciklus/óra terhelés nélkül
Kihasználási együttható: 20 %
Elektromos jellemzők
Dielektromos szilárdság: 1500 V AC érintkezők között mikro leválasztással, 2000 V AC tekercs és érintkező között megerősített szigeteléssel, 2000 V AC pólusok között alapszigeteléssel
Névleges lökőfeszültség-állóság: 4 kV 1,2/50 µs alatt
Védelmi kategória: RT I
Mechanikai jellemzők
Rögzítési támogatás: Dugaszolható
Üzemi helyzet: Bármely pozíció
Tesztelési szintek: A szintű csoportos szerelés
Eszköz bemutatása: Teljes termék
Érintkező anyaga: AgNi

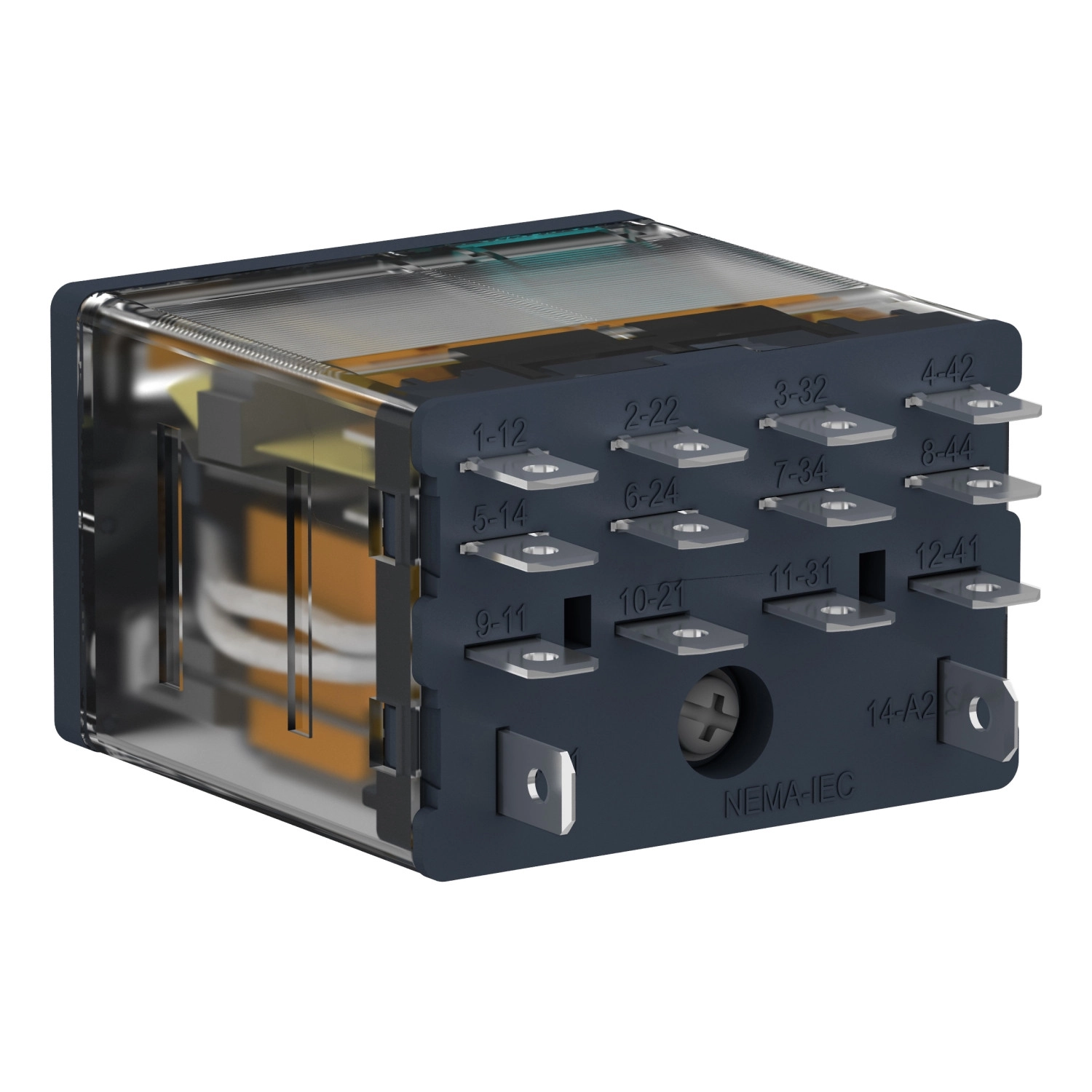

Csap alakja: Lapos (faston típusú)
Környezeti jellemzők
Szennyezettségi fok: 3
Szabványok: UL 508, IEC 61810-1, CSA C22.2 No 14
Terméktanúsítványok: UL, CSA, EAC
Tárolási környezeti hőmérséklet: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben, 5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működés közben
Ütésállóság: 15 gn működés közben, 30 gn nem működés közben
