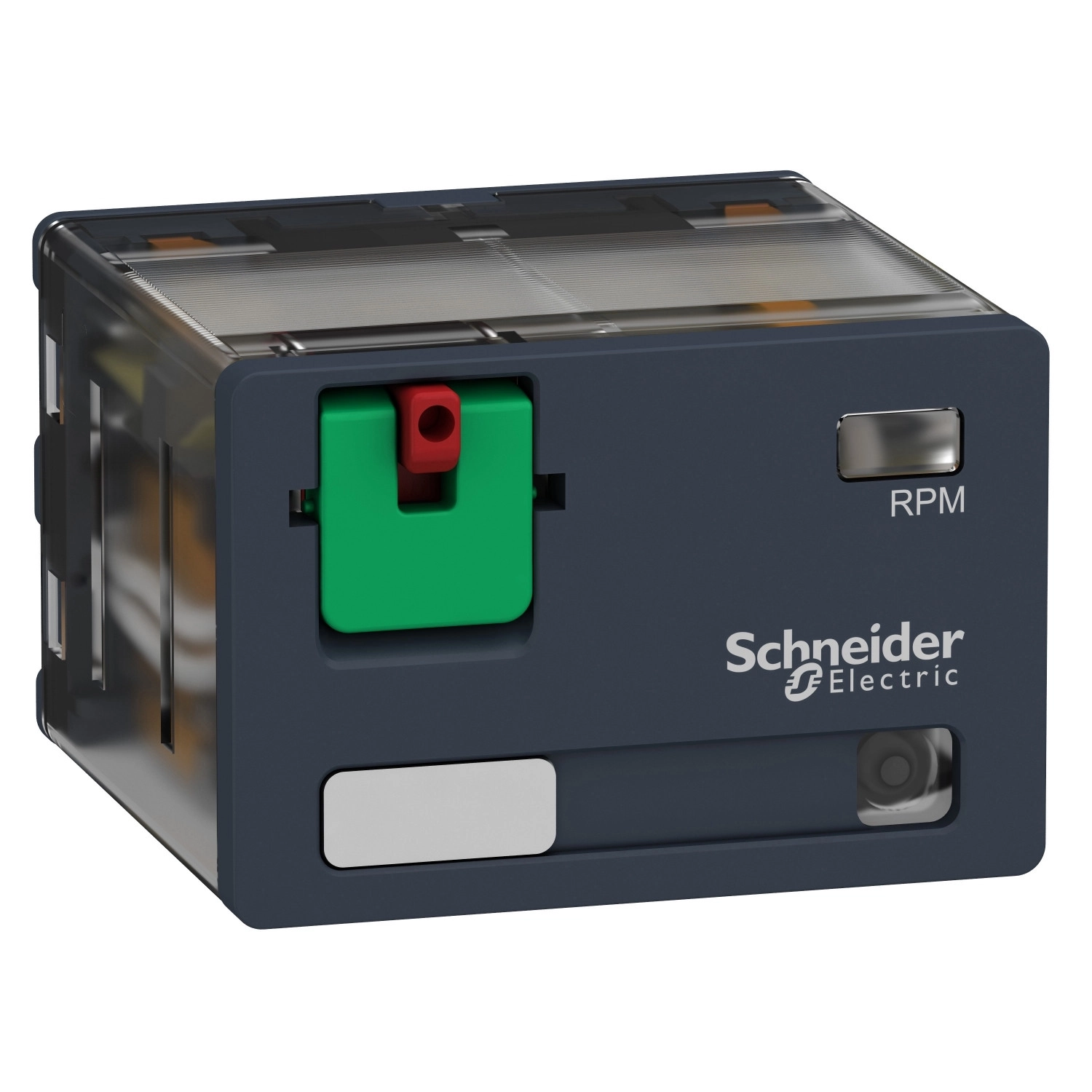

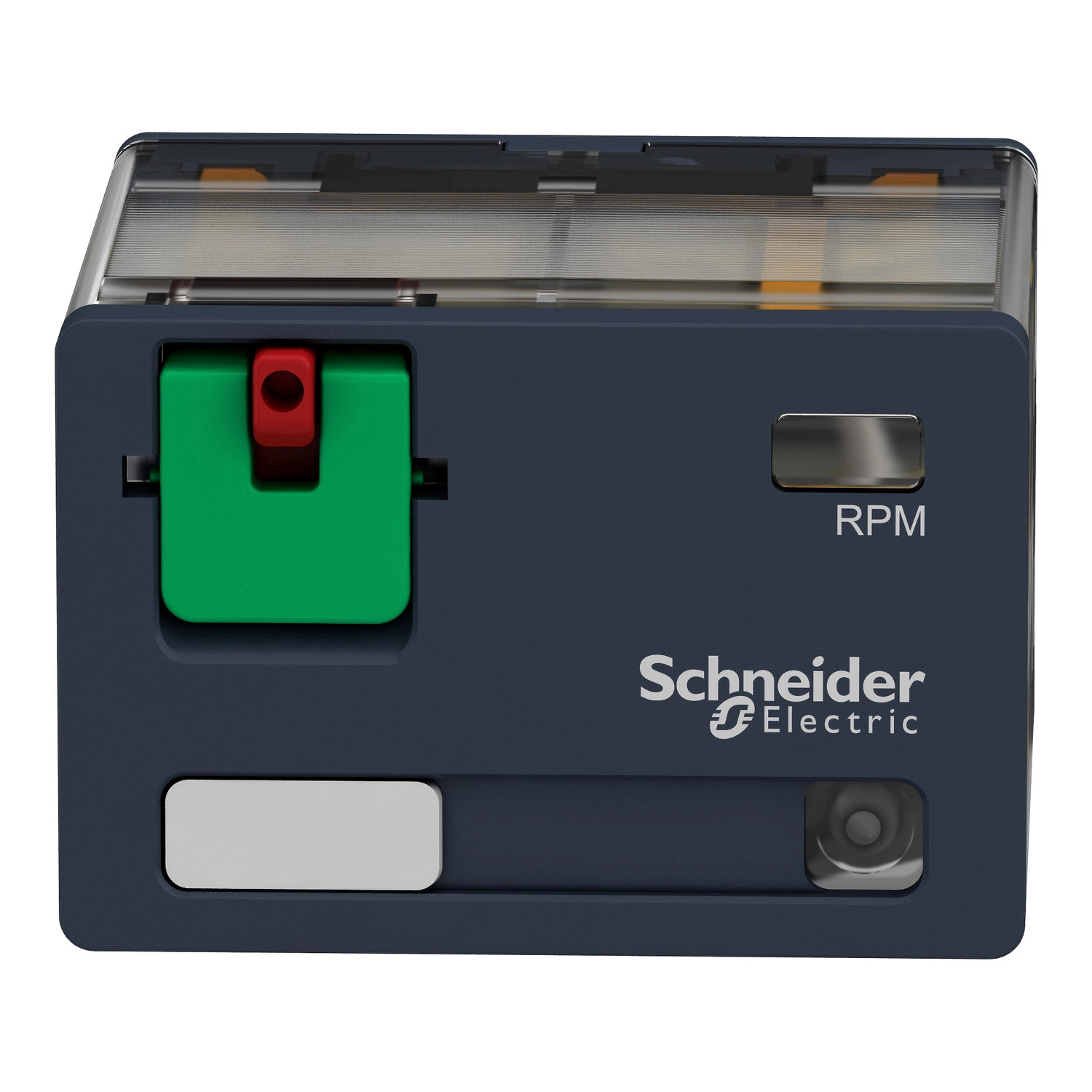

A Schneider Electric Harmony Electromechanical Relays RPM42F7 egy nagyteljesítményű dugaszolható relé, amely kivételes megbízhatóságot és tartósságot kínál ipari kapcsolási alkalmazásokhoz. Ez a 15A-es teljesítményrelé ideális választás olyan környezetekben, ahol gyakori kapcsolási műveletekre és megbízható működésre van szükség, mindezt kompakt kivitelben.
A RPM42F7 modell 4 váltóérintkezővel (4CO/4C/O) rendelkezik, amely sokoldalú kapcsolási lehetőségeket biztosít. A relé 120V AC 50/60 Hz vezérlőfeszültséggel működik, és állapotjelző LED-del van felszerelve, ami jelentősen megkönnyíti a működés vizuális ellenőrzését. Különleges jellemzője a zárható tesztgomb, amely lehetővé teszi a relé működésének ellenőrzését anélkül, hogy megzavarná a rendszer normál működését, így növelve a karbantartási folyamatok hatékonyságát és biztonságát.
A relé rendkívül strapabíró, amit a 10 millió mechanikai és 100 000 elektromos kapcsolási ciklus élettartam bizonyít. Széles működési hőmérséklet-tartományban (-40...55°C) használható, így szélsőséges környezeti feltételek mellett is megbízható teljesítményt nyújt. A relé IP40 védettségi fokozattal rendelkezik, amely megfelelő védelmet biztosít a szilárd tárgyak behatolása ellen.
Műszaki szempontból a RPM42F7 kiváló elektromos paraméterekkel rendelkezik, beleértve a 15A névleges üzemi áramot 277V AC vagy 28V DC esetén (UL szerint), valamint a maximum 3750 VA/420 W kapcsolási kapacitást. A relé dielektromos szilárdsága 1500V AC az érintkezők között mikro leválasztással, 2000V AC a tekercs és az érintkező között megerősített szigeteléssel, valamint 2000V AC a pólusok között alapvető szigeteléssel. A készülék 4 kV névleges impulzus állósággal rendelkezik, ami kiváló túlfeszültség-védelmet biztosít.
A relé AgNi (ezüst-nikkel) érintkező anyaggal készül, amely kiváló elektromos vezetőképességet és kopásállóságot biztosít. A lapos, faston típusú csatlakozók megkönnyítik a telepítést és a karbantartást. A termék számos nemzetközi szabványnak megfelel, beleértve a CSA C22.2 No 14, UL 508 és IEC 61810-1 előírásokat, és rendelkezik UL, EAC és CSA tanúsítványokkal.

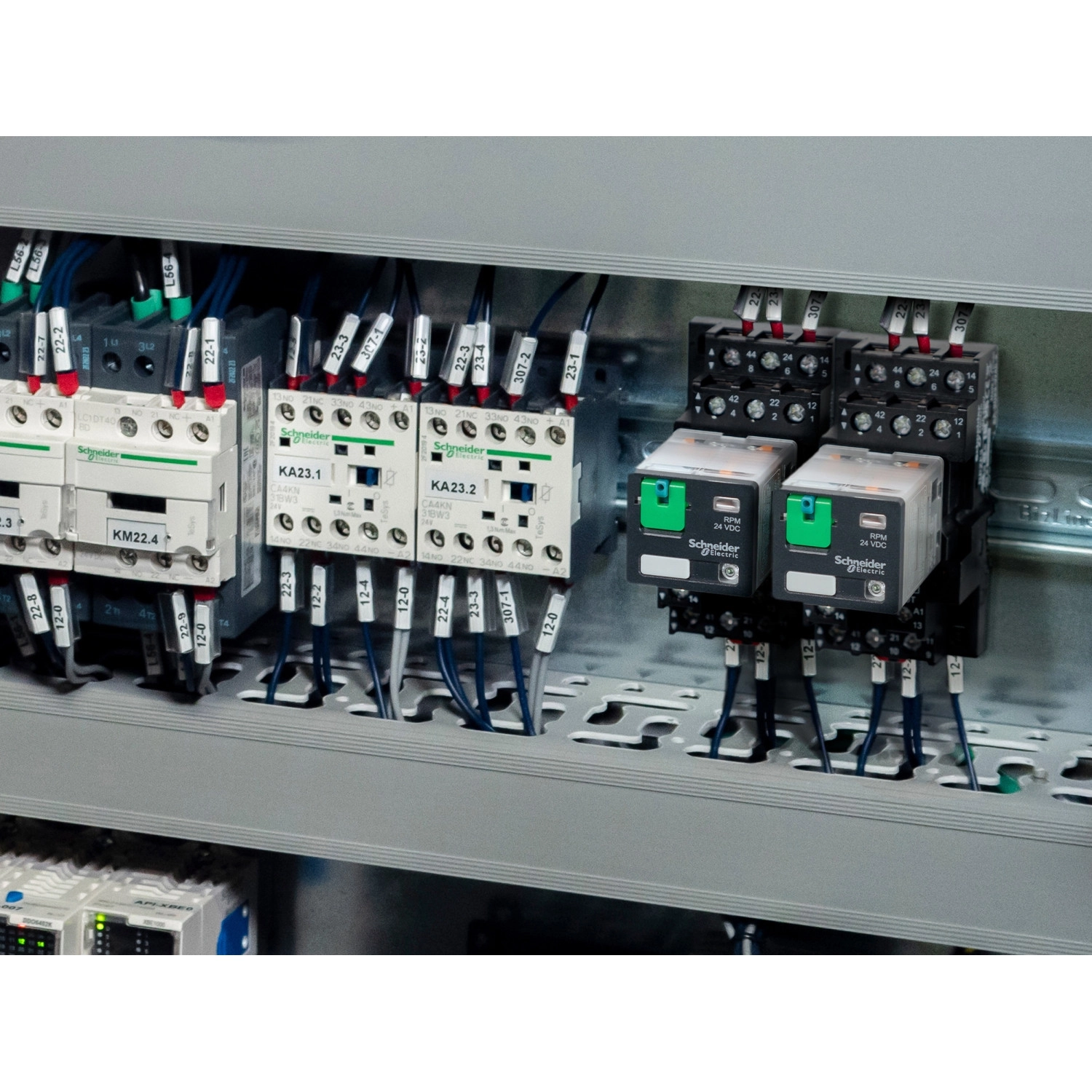

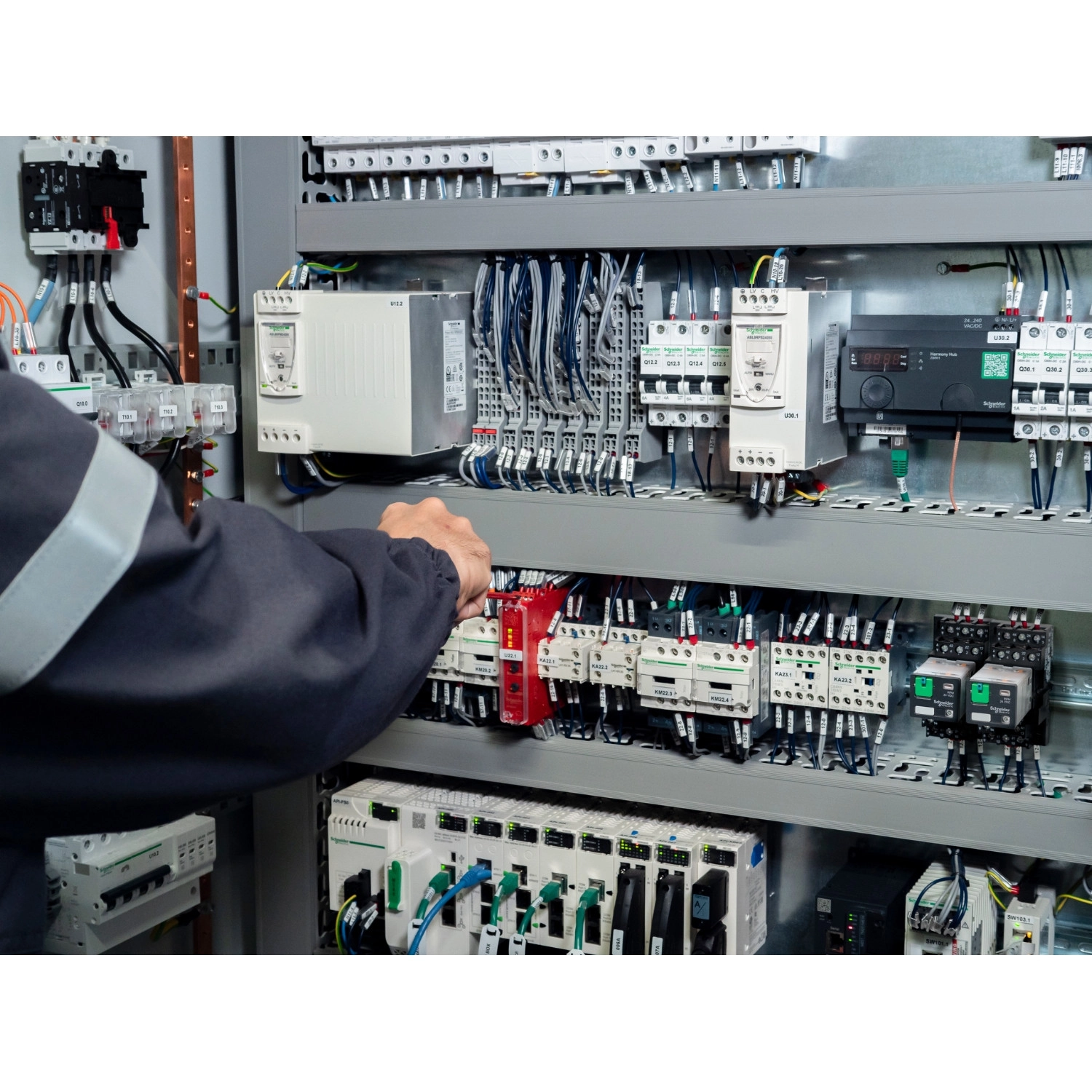

A Schneider Electric RPM42F7 relé különösen ajánlott ipari automatizálási rendszerekhez, motorvezérléshez, energiaellátási rendszerekhez és minden olyan alkalmazáshoz, ahol megbízható, nagy teljesítményű kapcsolási funkcióra van szükség. Kiváló választás olyan szakemberek számára, akik magas minőségű, hosszú élettartamú elektromechanikus relét keresnek ipari környezetben történő használatra.
Schneider Electric Harmony Electromechanical Relays - RPM42F7 - Dugaszolható teljesítményrelé, 15 A, 4 CO, LED - es, 120 V AC műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RPM sorozat
Termék vagy alkatrész típusa: Dugaszolható relé
Érintkezők típusa és összetétele: 4 C/O (váltóérintkező)
Relé típusa: Teljesítményrelé
Állapotjelző LED: Van
Vezérlő áramkör feszültsége [Uc]: 120 V AC 50/60 Hz
Elektromos jellemzők
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V esetén
Elengedési idő: 20 ms névleges feszültségen
Névleges üzemi áram [Ie]:
- 15 A 277 V (AC) UL szerint
- 15 A 28 V (DC) UL szerint
- 15 A 250 V (AC) NO IEC szerint
- 15 A 28 V (DC) NO IEC szerint
- 7,5 A 250 V (AC) NC IEC szerint
- 7,5 A 28 V (DC) NC IEC szerint
Konvencionális zárt hőáram [Ithe]: 15 A -40...55 °C esetén
Névleges üzemi feszültség határok: 96...132 V AC
Névleges szigetelési feszültség [Ui]:
- 250 V IEC szerint
- 300 V CSA szerint
- 300 V UL szerint
Maximális kapcsolási feszültség: 250 V IEC szerint
Ejtési feszültség küszöbérték: >= 0,15 Uc AC
Maximális kapcsolási teljesítmény: 3750 VA / 420 W
Mechanikai és környezeti jellemzők
Mechanikai élettartam: 10 000 000 ciklus
Elektromos élettartam: 100 000 ciklus rezisztív terhelésnél
Biztonsági megbízhatósági adat: B10d = 100 000
Működési frekvencia:
- <= 1200 ciklus/óra terhelés alatt
- <= 18000 ciklus/óra terhelés nélkül
Kihasználási együttható: 20 %
Dielektromos szilárdság:
- 1500 V AC érintkezők között mikro leválasztással
- 2000 V AC tekercs és érintkező között megerősített szigeteléssel
- 2000 V AC pólusok között alapvető szigeteléssel
Névleges impulzus állóság [Uimp]: 4 kV 1,2/50 µs alatt
Védettségi kategória: RT I
Rögzítési támogatás: Dugaszolható
Üzemeltetési pozíció: Bármely pozíció
Teszt szintek: A szint csoportos szerelés
Eszköz bemutatása: Teljes termék
Érintkező anyaga: AgNi

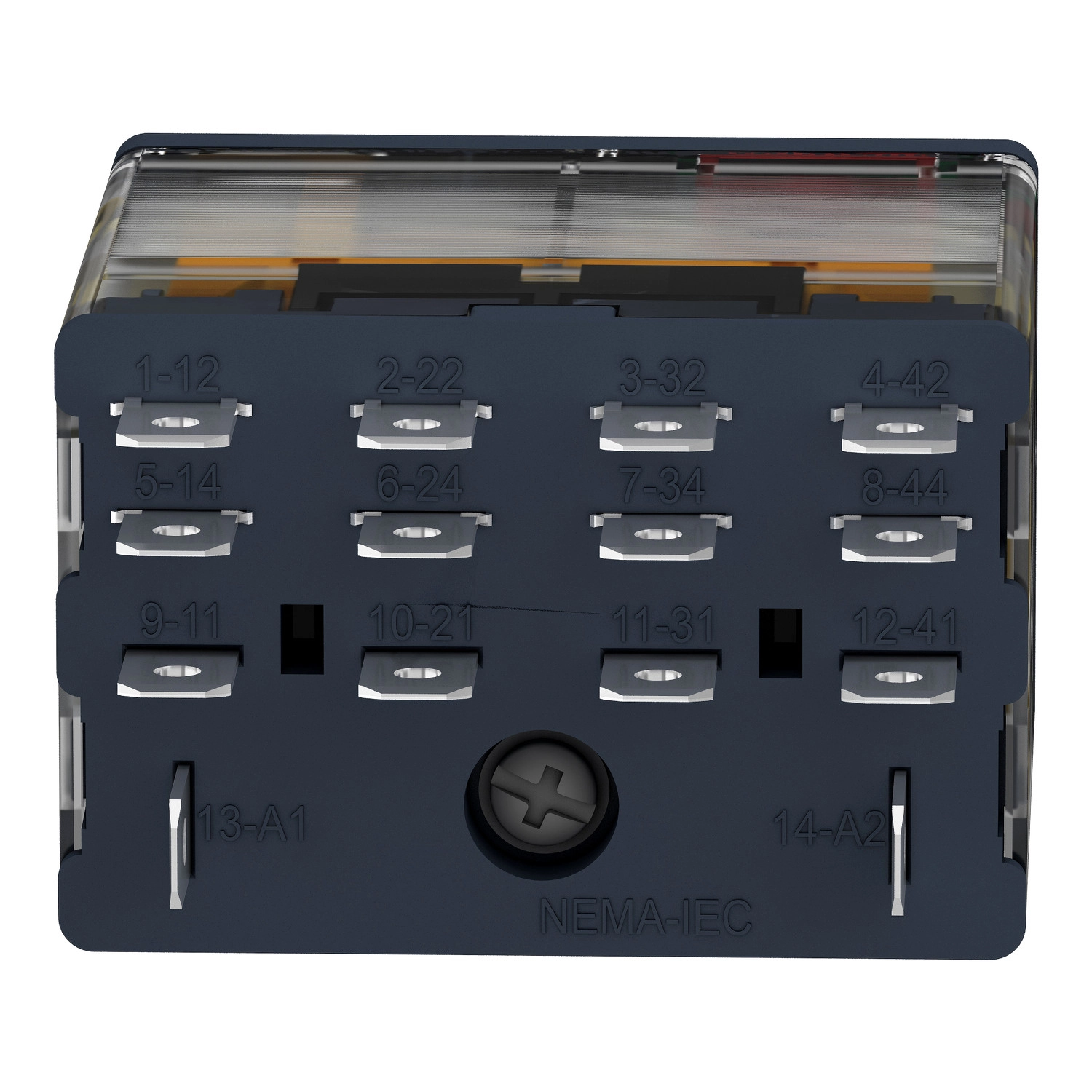

Csatlakozó típusa: Lapos (faston típus)
Környezeti jellemzők
Átlagos tekercs fogyasztás VA-ban: 2,5 60 Hz-en
Szennyezési fok: 3
Szabványok: CSA C22.2 No 14, UL 508, IEC 61810-1
Termék tanúsítványok: UL, EAC, CSA
Környezeti levegő hőmérséklet működés során: -40...55 °C
Környezeti levegő hőmérséklet tárolás során: -40...85 °C
Rezgésállóság:
- 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben
- 5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban
Ütésállóság:
- 15 gn működés közben
- 30 gn nem működő állapotban
Védelmi jellemzők
Védettségi fokozat (csak ház): IP40 IEC 60529 szerint
