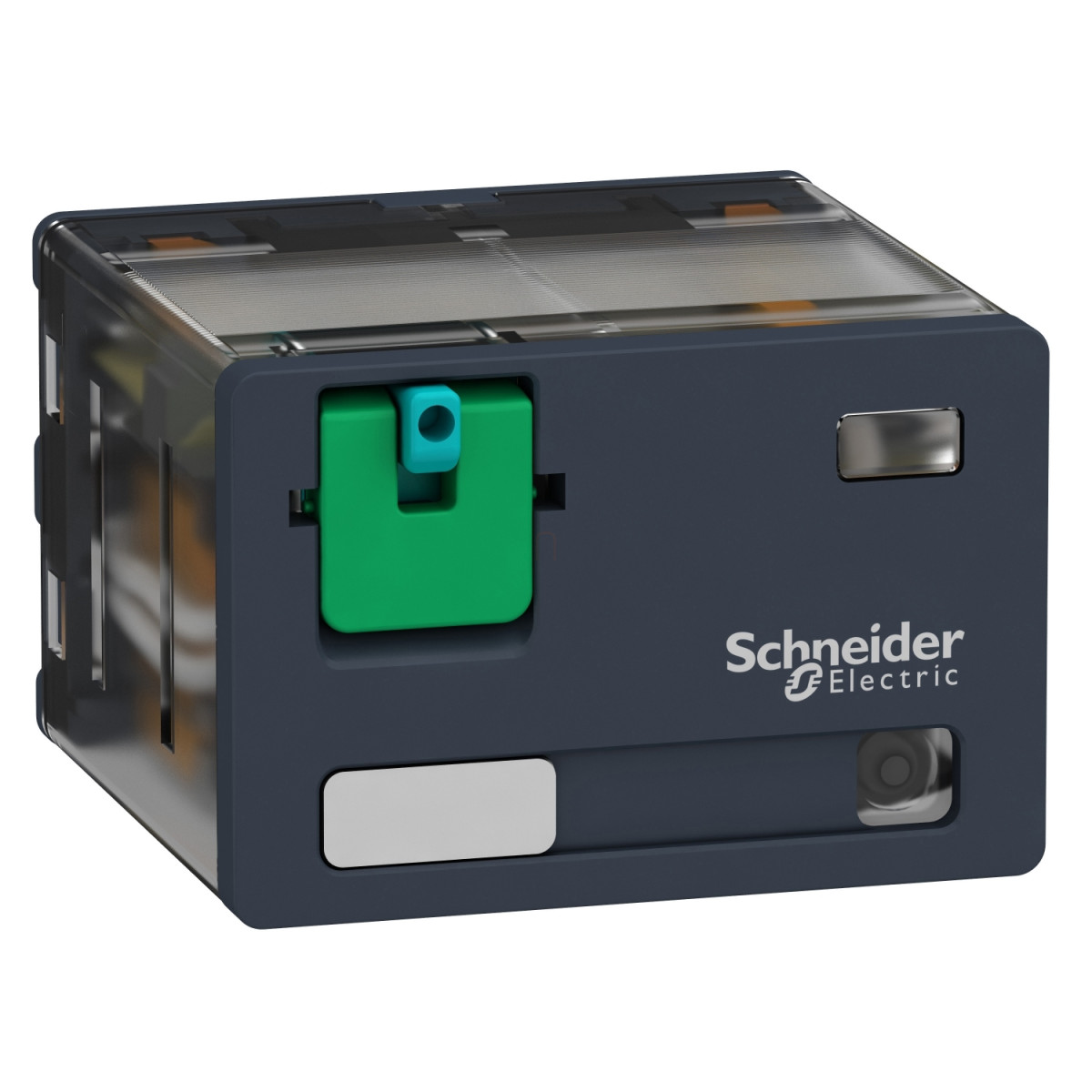

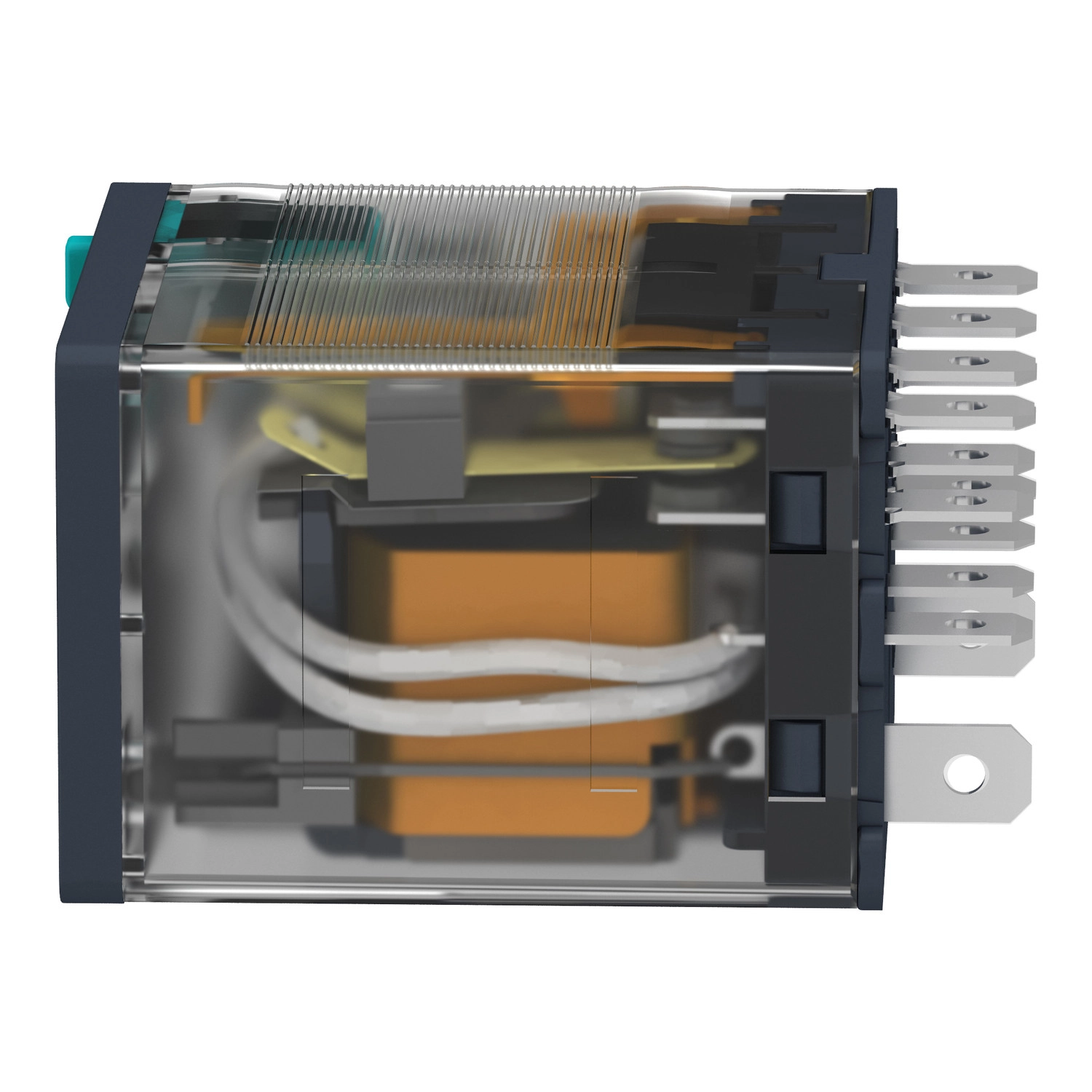

A Schneider Electric RPM42BD egy kimagasló minőségű teljesítmény plug-in relé a Harmony Electromechanical Relays termékcsaládjából, amely kifejezetten ipari alkalmazásokhoz lett kifejlesztve. Ez a 24V DC vezérlőfeszültséggel rendelkező relé 4 váltóérintkezővel (4 C/O) van felszerelve, ami rendkívüli rugalmasságot biztosít a kapcsolások kialakításában. A beépített állapotjelző LED egyértelmű visszajelzést ad a relé működéséről, míg a reteszelhető tesztgomb lehetővé teszi a könnyű ellenőrzést és karbantartást.
A RPM42BD relé kiemelkedő 15A névleges áramterhelhetőséggel rendelkezik (-40...55 °C környezeti hőmérséklet mellett), ami lehetővé teszi nagy teljesítményű eszközök közvetlen kapcsolását. A maximális kapcsolási teljesítmény 3750 VA vagy 420 W, ami széles alkalmazási területet biztosít. Az érintkezők AgNi (ezüst-nikkel) ötvözetből készülnek, amely kiváló elektromos vezetőképességet és hosszú élettartamot garantál. A lapos (faston típusú) csatlakozók megkönnyítik a szerelést és biztosítják a megbízható elektromos csatlakozást.
A termék IP40-es védettséggel rendelkezik, így megfelelően védett a szilárd tárgyak behatolása ellen. Kiemelkedő a szigetelési feszültség, amely az IEC szabvány szerint 250V, míg a CSA és UL szabvány szerint 300V. A dielektromos szilárdság is figyelemre méltó: 1500V AC az érintkezők között mikro-leválasztással, 2000V AC a tekercs és az érintkező között megerősített szigeteléssel, valamint 2000V AC a pólusok között alapszigetelésssel. A lökőfeszültség-állóság (Uimp) 4 kV 1,2/50 μs időtartamban, ami biztosítja a megbízható működést még tranziens túlfeszültségek esetén is.
A Schneider Electric RPM42BD mechanikai élettartama rendkívül magas, 10 millió kapcsolási ciklus, míg elektromos élettartama rezisztív terhelés mellett 100.000 ciklus. A biztonsági megbízhatósági adatok (B10d = 100.000) is alátámasztják a termék kiváló minőségét. Az üzemeltetési gyakoriság terhelés alatt legfeljebb 1200 ciklus/óra, terhelés nélkül pedig akár 18.000 ciklus/óra lehet. A 20%-os kihasználási tényező biztosítja a termék hosszú távú megbízhatóságát. A relé rendkívül ellenálló a külső környezeti hatásokkal szemben: -40...85 °C tárolási hőmérséklet, 3g rezgésállóság üzemelés közben, valamint 15g ütésállóság üzemelés közben és 30g nem üzemelő állapotban. A szabványoknak való megfelelés (IEC 61810-1, CSA C22.2 No 14, UL 508) és a nemzetközi tanúsítványok (EAC, CSA, UL) tovább növelik a termék alkalmazhatóságát különböző piacokon.
Schneider Electric Harmony Electromechanical Relays - RPM42BD - RPM teljesítményrelé, 4CO, 15A, 24VDC, tesztgomb, LED műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony Electromechanical Relays
Sorozatnév: RPM széria
Termék vagy alkatrész típusa: Plug-in relé
Relé típusa: Teljesítmény relé
Érintkezők típusa és összetétele: 4 C/O (váltóérintkező)
Állapotjelző LED: Van
Elektromos paraméterek
Vezérlő áramkör feszültsége [Uc]: 24 V DC
Névleges üzemi áram [Ie]:
- 15 A 277 V (AC) esetén, UL szabvány szerint
- 15 A 28 V (DC) esetén, UL szabvány szerint
- 15 A 250 V (AC) NO esetén, IEC szabvány szerint
- 15 A 28 V (DC) NO esetén, IEC szabvány szerint
- 7,5 A 250 V (AC) NC esetén, IEC szabvány szerint
- 7,5 A 28 V (DC) NC esetén, IEC szabvány szerint
Hagyományos zárt termikus áram [Ithe]: 15 A -40...55 °C esetén
Üzemi feszültség határértékei: 19,2...26,4 V DC
Névleges szigetelési feszültség [Ui]:
- 250 V IEC szabvány szerint
- 300 V CSA szabvány szerint
- 300 V UL szabvány szerint
Maximális kapcsolási feszültség: 250 V IEC szabvány szerint
Ejtési feszültség küszöbérték: >= 0,1 Uc DC
Minimális kapcsolási teljesítmény: 170 mW 10 mA, 17 V esetén
Maximális kapcsolási teljesítmény: 3750 VA / 420 W
Működési paraméterek
Kioldási idő: 20 ms névleges feszültségen
Mechanikai élettartam: 10.000.000 ciklus
Elektromos élettartam: 100.000 ciklus rezisztív terhelésnél
Biztonsági megbízhatósági adat: B10d = 100.000
Működési sebesség:
- <= 1200 ciklus/óra terhelés alatt
- <= 18000 ciklus/óra terhelés nélkül
Kihasználási együttható: 20 %
Fizikai paraméterek
Védettségi fokozat (csak ház): IP40 az IEC 60529 szabvány szerint
Dielektromos szilárdság:
- 1500 V AC az érintkezők között mikro-leválasztással
- 2000 V AC a tekercs és az érintkező között megerősített szigeteléssel
- 2000 V AC a pólusok között alapszigeléssel
Névleges lökőfeszültség-állóság [Uimp]: 4 kV 1,2/50 μs időtartamban
Védelmi kategória: RT I
Szerelési alap: Plug-in
Üzemeltetési helyzet: Bármilyen pozíció
Tesztszint: A szint csoportos szerelés
Eszköz megjelenítése: Teljes termék
Érintkezők anyaga: AgNi
Csatlakozótű alakja: Lapos (faston típus)
Környezeti feltételek
Környezeti üzemi hőmérséklet: -40...55 °C
Környezeti tárolási hőmérséklet: -40...85 °C
Szennyezettségi fokozat: 3
Rezgésállóság:
- 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus üzem közben
- 5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem üzemelve
Ütésállóság:
- 15 gn üzem közben
- 30 gn nem üzemelve
Szabványok és tanúsítványok
Szabványok:
- IEC 61810-1
- CSA C22.2 No 14
- UL 508
Termék tanúsítványok:
- EAC
- CSA
- UL
