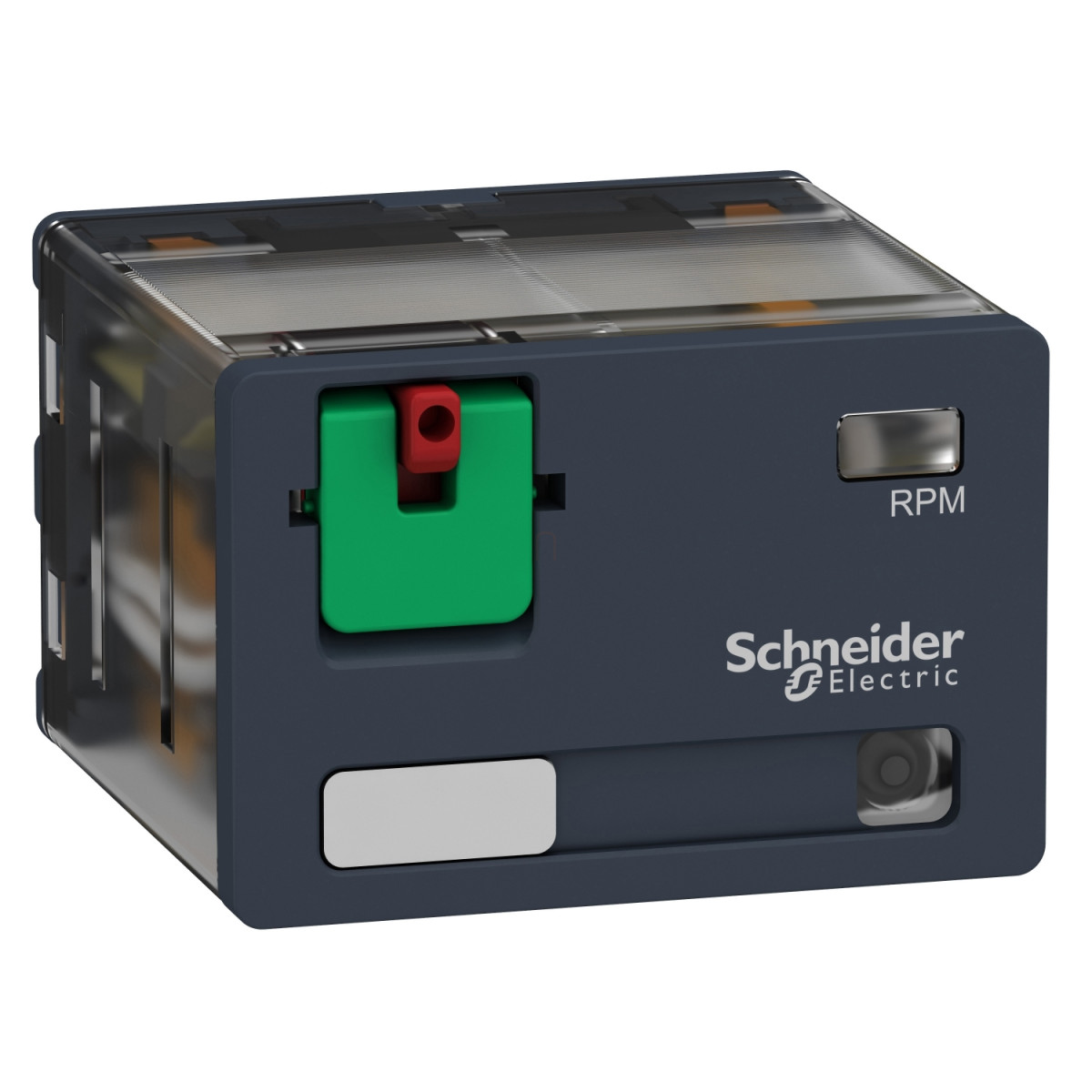

A Schneider Electric Harmony Electromechanical Relays RPM42B7 jelű teljesítményreléje a magas megbízhatóságú, ipari alkalmazásokhoz tervezett RPM sorozat kiváló tagja. Ez a kompakt, 15 amper névleges áramerősségű, bedugaszolható (plug-in) típusú relé ideális választás olyan alkalmazásokhoz, ahol szükség van a nagy kapcsolási teljesítményre és a hosszú élettartamra. Az RPM42B7 modell 4CO (4 váltóérintkező) konfigurációban készül, beépített állapotjelző LED-del és praktikus, reteszelhető tesztgombbal, amely megkönnyíti a rendszer ellenőrzését és karbantartását.
A termék 24V AC vezérlőfeszültséggel működik, 50/60 Hz frekvencián, ami kompatibilissé teszi a legtöbb ipari vezérlőrendszerrel. A relé sokoldalúsága különösen szembetűnő a kapcsolási paraméterekben: a névleges üzemi áram 15A 277V AC-nél az UL szerint, valamint 15A 28V DC-nél. A záró érintkezőkön (NO) 15A 250V AC és 15A 28V DC terhelést képes kapcsolni az IEC szabvány szerint, míg a bontó érintkezők (NC) 7,5A 250V AC és 7,5A 28V DC terhelést kapcsolhatnak. A kapcsolási kapacitás maximuma 3750 VA vagy 420 W, ami lehetővé teszi jelentős fogyasztók vezérlését is.
A termék kiemelkedő mechanikai és elektromos tulajdonságokkal rendelkezik. Mechanikai élettartama 10 millió kapcsolási ciklus, míg elektromos élettartama rezisztív terhelésnél 100.000 ciklus. A relé működési sebessége terhelés alatt 1200 ciklus/óra, terhelés nélkül pedig akár 18.000 ciklus/óra is lehet. Ez a nagyfokú kapcsolási gyakoriság és a hosszú élettartam teszik ideális választássá olyan alkalmazásokhoz, ahol gyakori kapcsolásokra és tartós megbízhatóságra van szükség. A biztonsági megbízhatósági adatok alapján a B10d érték 100.000, ami fontos paraméter lehet biztonsági rendszerek tervezésénél.
A Schneider Electric RPM42B7 relé kimagasló villamos szigetelési tulajdonságokkal rendelkezik: a dielektromos szilárdság 1500V AC az érintkezők között mikro-leválasztással, 2000V AC a tekercs és az érintkezők között megerősített szigeteléssel, valamint 2000V AC a pólusok között alapszigetelést biztosítva. A névleges impulzus-feszültségtűrés (Uimp) 4 kV 1,2/50 μs szerint. A relé IP40 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami védelmet nyújt 1 mm-nél nagyobb szilárd testek behatolása ellen. A termék széles környezeti hőmérsékleti tartományban használható, működési hőmérséklete -40°C és +55°C között, tárolási hőmérséklete pedig -40°C és +85°C között van.
A relé telepítése egyszerű a dugaszolható kivitelnek köszönhetően, és bármilyen pozícióban felszerelhető. Az érintkezők anyaga AgNi, a csatlakozó lábak pedig lapos (faston típusú) kialakításúak. A termék megfelel az IEC 61810-1, CSA C22.2 No 14 és UL 508 szabványoknak, és rendelkezik CSA, EAC és UL tanúsítványokkal is, ami biztosítja a nemzetközi használat lehetőségét. Ezen tulajdonságai alapján az RPM42B7 relé tökéletes választás ipari vezérlőrendszerek, épületautomatizálási berendezések és egyéb nagy megbízhatóságot igénylő alkalmazások számára.
Schneider Electric Harmony Electromechanical Relays - RPM42B7 - RPM teljesítményrelé, 4CO, 15A, 24VAC, tesztgombbal, LED - del műszaki adatok
Főbb műszaki jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RPM sorozat
Termék vagy komponens típusa: Bedugaszolható relé (Plug-in relay)
Érintkezők típusa és összetétele: 4 C/O (4 váltóérintkező)
Relé típusa: Teljesítmény relé
Állapotjelző LED: Van
Vezérlőáramkör feszültsége [Uc]: 24 V AC 50/60 Hz
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V esetén
Elengedési idő: 20 ms névleges feszültségnél
Működési környezeti hőmérséklet: -40...55 °C
Hagyományos zárt hőáram [Ithe]: 15 A -40...55 °C-on
Kiegészítő jellemzők
Vezérlés típusa: Reteszelhető tesztgomb
Névleges üzemi áram [Ie]: 15 A 277 V (AC) UL szerint
15 A 28 V (DC) UL szerint
15 A 250 V (AC) NO IEC szerint
15 A 28 V (DC) NO IEC szerint
7,5 A 250 V (AC) NC IEC szerint
7,5 A 28 V (DC) NC IEC szerint
Védettségi fokozat (Csak ház): IP40 IEC 60529 szerint
Névleges üzemi feszültség határok: 19,2...26,4 V AC
Névleges szigetelési feszültség [Ui]: 250 V IEC szerint
300 V CSA szerint
300 V UL szerint
Maximális kapcsolási feszültség: 250 V IEC szerint
Ejtési feszültség küszöbérték: >= 0,15 Uc AC
Maximális kapcsolási kapacitás: 3750 VA
420 W
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 100000 ciklus rezisztív terhelésnél
Biztonsági megbízhatósági adatok: B10d = 100000
Működési gyakoriság: <= 1200 ciklus/óra terhelés alatt
<= 18000 ciklus/óra terhelés nélkül
Kihasználtsági tényező: 20 %
Elektromos jellemzők
Dielektromos szilárdság: 1500 V AC érintkezők között mikro leválasztással
2000 V AC tekercs és érintkező között megerősített szigeteléssel
2000 V AC pólusok között alapszigeléssel
Névleges impulzusfeszültség-tűrés [Uimp]: 4 kV 1,2/50 μs szerint
Védelmi kategória: RT I
Szerelési támogatás: Dugaszolható
Üzemi pozíció: Bármely helyzet
Tesztszintek: A szintű csoportos szerelés
Eszköz bemutatása: Teljes termék
Érintkezők anyaga: AgNi
Csatlakozó alakja: Lapos (faston típusú)
Környezeti jellemzők
Átlagos tekercs fogyasztás VA-ban: 2,5 60 Hz-en
Szennyezettségi fok: 3
Szabványok: IEC 61810-1
CSA C22.2 No 14
UL 508
Terméktanúsítványok: CSA
EAC
UL
Tárolási környezeti hőmérséklet: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben
5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 15 gn működés közben
30 gn nem működő állapotban
