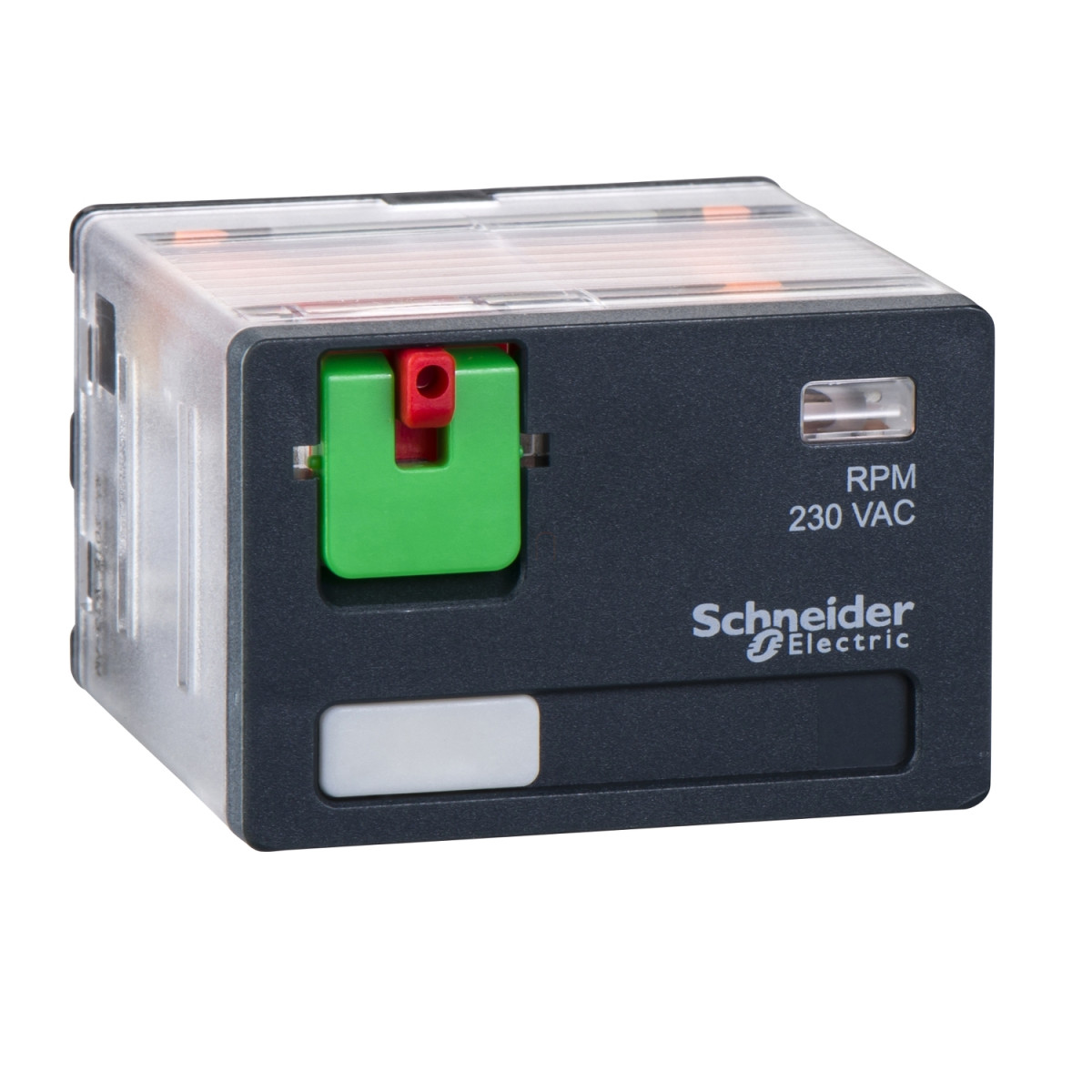

A Schneider Electric RPM41P7 cikkszámú Harmony Electromechanical Relays sorozatba tartozó teljesítményrelé egy professzionális ipari alkalmazásokhoz tervezett dugaszolható (plug-in) elektromechanikai kapcsolóeszköz. Ez a 230V AC tápfeszültséggel működő 15A-es relé ideális választás vezérlőrendszerekbe történő beépítésre, ahol magas megbízhatóságra és hosszú élettartamra van szükség.
Az RPM41P7 relé 4 váltóérintkezős (4CO) kialakítással rendelkezik, ami sokoldalú felhasználást tesz lehetővé különböző kapcsolási feladatok megvalósításához. A termék különlegessége a beépített, zárolható tesztgomb, amely lehetővé teszi a relé működésének egyszerű ellenőrzését és tesztelését telepítés vagy karbantartás során. Ez a funkció jelentősen megkönnyíti a rendszer hibakeresését és karbantartását. A relé nem tartalmaz állapotjelző LED-et, így olyan környezetben is alkalmazható, ahol ez nem követelmény vagy akár zavaró tényező lenne.
Műszaki paraméterei kiemelkedőek: a relé 15A-es névleges árammal rendelkezik, amely -40 és +55°C közötti működési hőmérséklet-tartományban biztosított. A kapcsolási kapacitás maximum 3750 VA vagy 420 W, így mind AC, mind DC áramkörökben hatékonyan alkalmazható. A csatlakozókon mérhető dielektromos szilárdság típustól függően 1500-2000V AC, ami biztosítja a megbízható szigetelést a különböző áramkörök között. Az érintkezők anyaga AgNi (ezüst-nikkel ötvözet), amely optimális kombinációja a jó vezetőképességnek és a tartósságnak. A relé IP40-es védettséggel rendelkezik a ház tekintetében, ami megfelelő védelmet nyújt a por és apróbb szennyeződések ellen.
A termék mechanikai élettartama rendkívül hosszú, akár 10 millió kapcsolási ciklus, míg elektromos terhelés mellett is eléri a 100.000 ciklust. Ez a kiváló tartósság teszi a Schneider Electric RPM41P7 relét ideális választássá kritikus rendszerekbe, ahol a folyamatos, megbízható működés alapvető követelmény. Az eszköz maximum 1200 ciklus/óra terhelés melletti vagy 18000 ciklus/óra terhelés nélküli működési frekvenciára képes, ami a legtöbb ipari alkalmazás követelményeit bőven kielégíti. A termék nemzetközi szabványoknak (UL, CSA, IEC) megfelelő tanúsításokkal rendelkezik, így világszerte használható különböző elektromos rendszerekben.
Schneider Electric Harmony Electromechanical Relays - RPM41P7 - RPM teljesítményrelé, 4CO, 15A, 230VAC, tesztgomb műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RPM sorozat
Termék vagy alkatrész típusa: Dugaszolható relé
Érintkezők típusa és összetétele: 4 C/O (váltóérintkező)
Relé típusa: Teljesítményrelé
Állapotjelző LED: Nincs
Vezérlő áramkör feszültsége: 230 V AC 50/60 Hz
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V mellett
Elengedési idő: 20 ms névleges feszültség mellett
Működési környezeti hőmérséklet: -40...55 °C
Hagyományos zárt termikus áram: 15 A -40...55 °C mellett
Kiegészítő információk
Vezérlés típusa: Zárolható tesztgomb
Névleges üzemi áram: 15 A 277 V (AC) mellett (UL szerint), 15 A 28 V (DC) mellett (UL szerint), 15 A 250 V (AC) NO mellett (IEC szerint), 15 A 28 V (DC) NO mellett (IEC szerint), 7.5 A 250 V (AC) NC mellett (IEC szerint), 7.5 A 28 V (DC) NC mellett (IEC szerint)
Védettségi fokozat (csak ház): IP40 (IEC 60529 szerint)
Névleges üzemi feszültség határok: 184...253 V AC
Névleges szigetelési feszültség: 250 V (IEC szerint), 300 V (CSA szerint), 300 V (UL szerint)
Maximális kapcsolási feszültség: 250 V (IEC szerint)
Elengedési feszültség küszöb: >= 0.15 Uc AC
Maximális kapcsolási kapacitás: 3750 VA, 420 W
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 100000 ciklus rezisztív terhelés esetén
Biztonsági megbízhatósági adat: B10d = 100000
Működési frekvencia: <= 1200 ciklus/óra terhelés mellett, <= 18000 ciklus/óra terhelés nélkül
Kihasználhatósági tényező: 20 %
Dielektromos szilárdság: 1500 V AC érintkezők között mikro lekapcsolással, 2000 V AC tekercs és érintkező között megerősített szigeteléssel, 2000 V AC pólusok között alap szigeteléssel
Névleges impulzus állóképességi feszültség: 4 kV 1.2/50 μs során
Védelem kategória: RT I
Rögzítő támasz: Dugaszolható
Működési pozíció: Bármilyen pozíció
Tesztelési szintek: A szint, csoportos szerelés
Érintkező anyaga: AgNi
Csatlakozó alakja: Lapos (faston típus)
Környezeti jellemzők
Átlagos tekercs fogyasztás VA-ben: 2.5 60 Hz-en
Szennyezettségi fokozat: 3
Szabványok: UL 508, IEC 61810-1, CSA C22.2 No 14
Terméktanúsítványok: UL, CSA, EAC
Tárolási környezeti hőmérséklet: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben, 5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 15 gn működés közben, 30 gn nem működő állapotban
