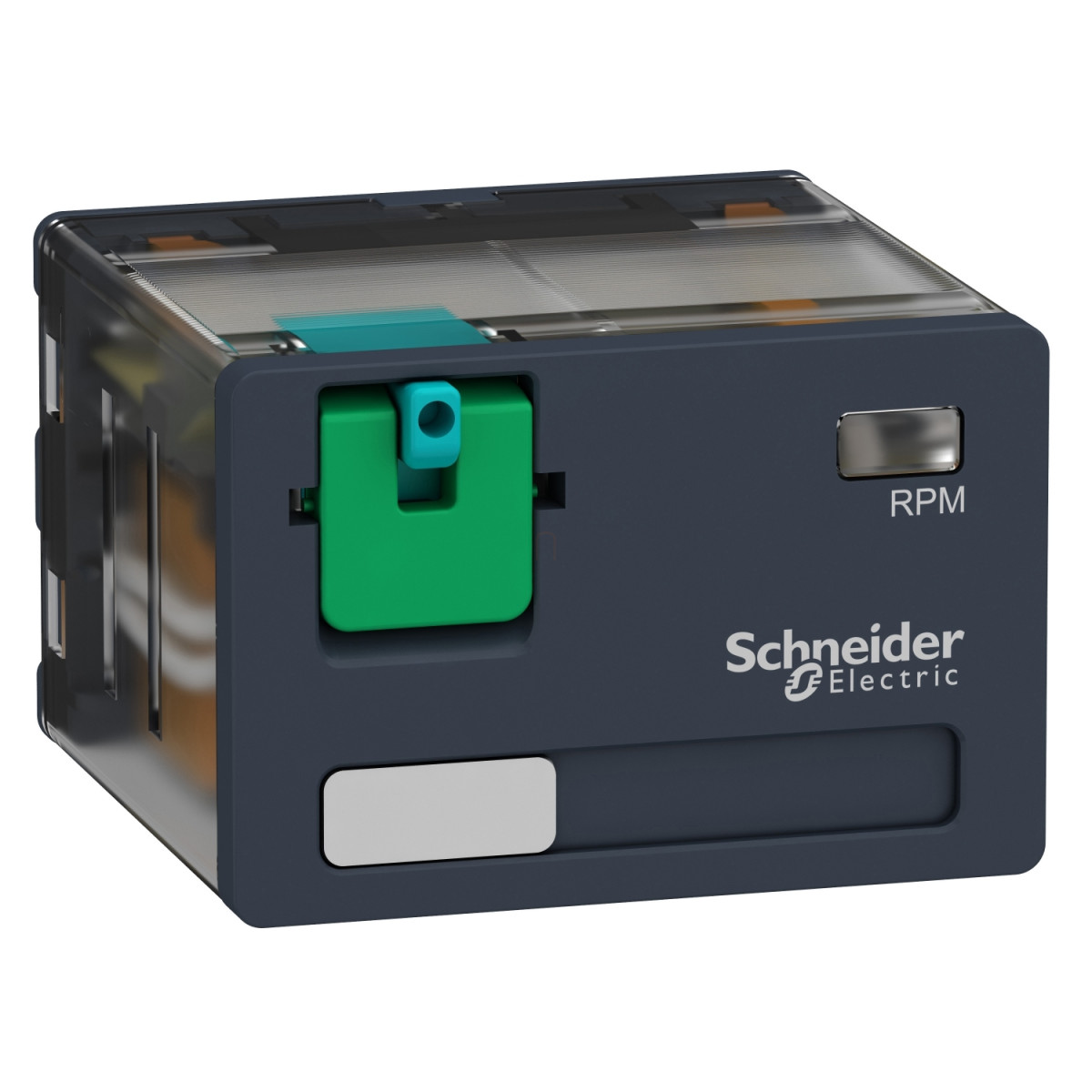

A Schneider Electric Harmony RPM41BD egy nagy teljesítményű plug-in relé, amely kiváló megoldást kínál ipari vezérlési alkalmazásokhoz, ahol megbízható kapcsolási műveletek szükségesek. Ez a 4CO (négy váltóérintkezős) teljesítményrelé 24V DC vezérlőfeszültséggel működik, és rendelkezik egy praktikus, zárható tesztgombbal, amely megkönnyíti a rendszer ellenőrzését és karbantartását.
A Harmony Electromechanical Relays termékcsaládba tartozó RPM41BD maximális 15 amperes áramerősséget képes kapcsolni, ami kiemelkedő teljesítményt jelent a kompakt méretéhez képest. Az eszköz kiválóan alkalmazható olyan környezetekben, ahol a megbízhatóság és a hosszú élettartam elsődleges szempont. A 10 millió mechanikai ciklust és a 100.000 elektromos kapcsolási ciklust biztosító tartósság ideálissá teszi hosszú távú ipari alkalmazásokhoz. LED kijelző nélküli kivitelben készült, ami bizonyos alkalmazási területeken előnyt jelenthet.
A Schneider Electric RPM41BD relé műszaki specifikációi lenyűgözőek: 15A névleges áramerősség 277V AC vagy 28V DC feszültségen az UL előírásainak megfelelően, valamint 15A 250V AC vagy 28V DC feszültségen NO (alaphelyzetben nyitott) érintkezőkön és 7,5A NC (alaphelyzetben zárt) érintkezőkön az IEC szabványok szerint. A maximális kapcsolási kapacitás 3750 VA vagy 420 W, ami széles alkalmazási lehetőségeket biztosít. Az IP40 védettségi fokozat megfelelő védelmet nyújt a por és a szilárd tárgyak ellen, így a relé különböző ipari környezetekben is megbízhatóan működik. A működési hőmérséklet-tartomány -40°C és 55°C között van, ami lehetővé teszi extrém környezeti feltételek melletti alkalmazását is.
A termék további előnyei közé tartozik a rövid, 20 ms-os elengedési idő a névleges feszültségen, a minimum 170 mW kapcsolási kapacitás 10 mA és 17V mellett, valamint az AgNi (ezüst-nikkel) érintkező anyag, amely kiváló elektromos és mechanikai tulajdonságokat biztosít. A relé különleges jellemzője a zárható tesztgomb, amely lehetővé teszi a vezérlési funkciók biztonságos tesztelését anélkül, hogy a rendszer normál működését megzavarná. Az RT I védelmi kategória és az A szintű tesztminősítés tovább erősíti a termék megbízhatóságát. A lapos (faston típusú) csatlakozólábak megkönnyítik a telepítést és a karbantartást, miközben a kompakt, átlátszó burkolatú kivitel lehetővé teszi a működés vizuális ellenőrzését.
Schneider Electric Harmony Electromechanical Relays - RPM41BD - RPM teljesítményrelé, 4CO, 15A, 24VDC, tesztgombbal műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RPM sorozat
Termék vagy alkatrész típusa: Plug-in relé
Érintkező típus és összetétel: 4 C/O (váltóérintkezős)
Relé típusa: Teljesítményrelé
Állapotjelző LED: Nincs
Vezérlőáramkör feszültsége [Uc]: 24 V DC
Minimális kapcsolási kapacitás: 170 mW 10 mA-nél, 17 V
Elengedési idő: 20 ms névleges feszültségnél
Környezeti levegő hőmérséklete működés közben: -40...55 °C
Konvencionális zárt termikus áram [Ithe]: 15 A -40...55 °C-on
Kiegészítő jellemzők
Vezérlési mód: Zárható tesztgomb
Névleges üzemi áram [Ie]: 15 A 277 V (AC) esetén az UL szerint
15 A 28 V (DC) esetén az UL szerint
15 A 250 V (AC) NO esetén az IEC szerint
15 A 28 V (DC) NO esetén az IEC szerint
7.5 A 250 V (AC) NC esetén az IEC szerint
7.5 A 28 V (DC) NC esetén az IEC szerint
Védettségi fokozat (csak burkolat): IP40 az IEC 60529 szerint
Névleges üzemi feszültség határértékei: 19.2...26.4 V DC
Névleges szigetelési feszültség [Ui]: 250 V az IEC szerint
300 V a CSA szerint
300 V az UL szerint
Maximális kapcsolási feszültség: 250 V az IEC szerint
Elengedési feszültség küszöbérték: >= 0.1 Uc DC
Maximális kapcsolási kapacitás: 3750 VA
420 W
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 100000 ciklus rezisztív terhelésnél
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 1200 ciklus/óra terhelés alatt
<= 18000 ciklus/óra terhelés nélkül
Kihasználási tényező: 20 %
Dielektromos tulajdonságok
Dielektromos szilárdság: 1500 V AC az érintkezők között mikroleválasztással
2000 V AC a tekercs és az érintkező között megerősített szigeteléssel
2000 V AC a pólusok között alapszigeléssel
Névleges lökőfeszültség-állóság [Uimp]: 4 kV 1,2/50 μs időtartammal
Telepítés és működés
Védelmi kategória: RT I
Rögzítési támogatás: Plug-in
Üzemi pozíció: Bármilyen pozíció
Tesztszintek: A szint csoportos szerelés
Eszköz bemutatása: Teljes termék
Érintkező anyaga: AgNi
Csatlakozó tüske alakja: Lapos (faston típusú)
Környezetvédelmi jellemzők
Szennyezési fokozat: 3
Szabványok: IEC 61810-1
CSA C22.2 No 14
UL 508
Terméktanúsítványok: EAC
CSA
UL
Környezeti levegő hőmérséklete tároláshoz: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz), 5 ciklus működés közben
5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz), 5 ciklus nem működés közben
Ütésállóság: 15 gn működés közben
30 gn nem működő állapotban
