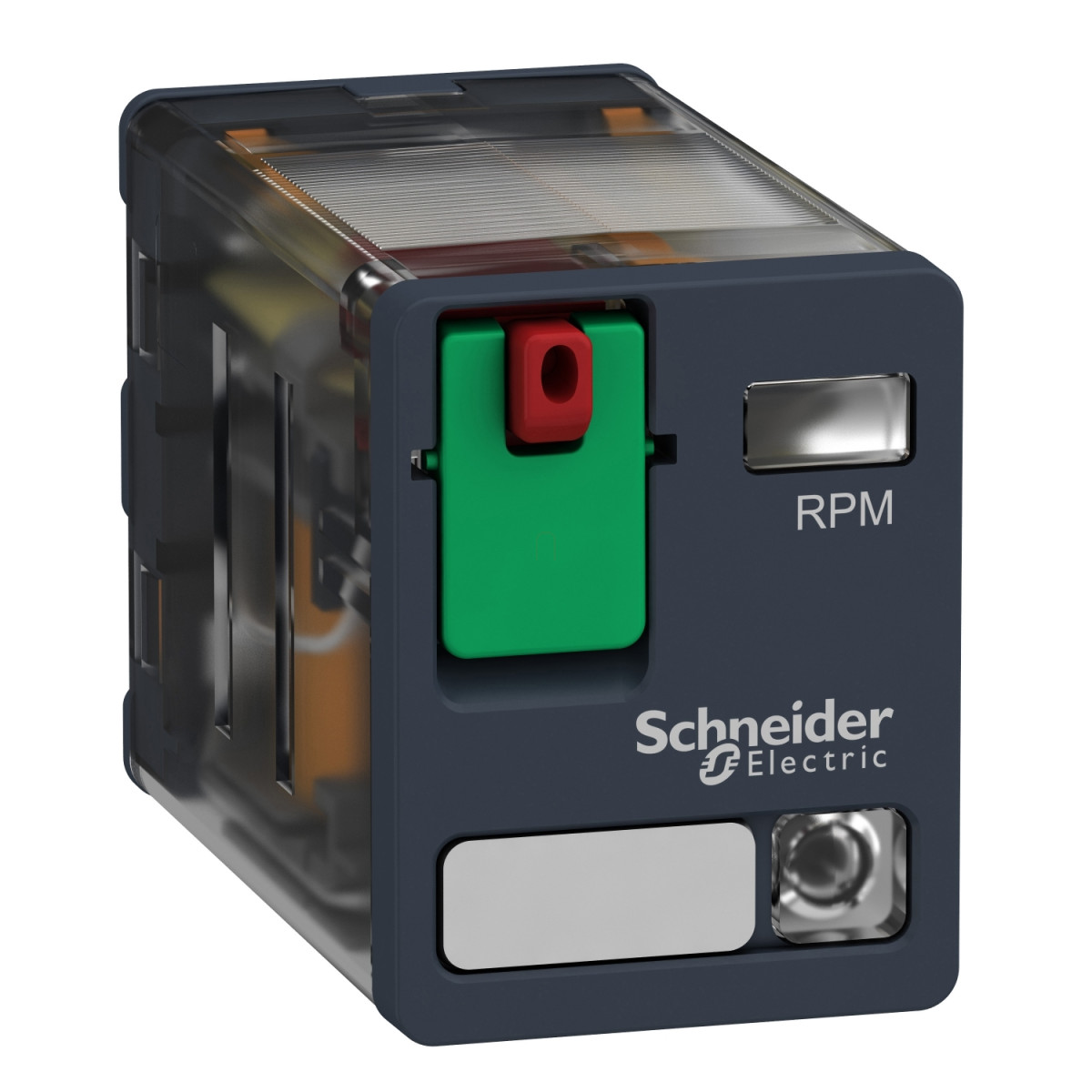

A Schneider Electric RPM22P7 egy kiváló minőségű teljesítményrelé a Harmony Electromechanical Relays termékcsaládból, amely ideális választás ipari vezérlési alkalmazásokhoz. Ez a plug-in kialakítású relé 2 váltóérintkezővel (2CO) rendelkezik, maximális rugalmasságot biztosítva a különböző kapcsolási feladatok megoldásához. Az RPM sorozat tagjaként egyesíti a megbízhatóságot és a sokoldalúságot, így tökéletes választás mind új rendszerek kiépítéséhez, mind meglévő berendezések korszerűsítéséhez.
A RPM22P7 modell 15A névleges áramerősségével kimagasló teljesítményt nyújt, és 230V AC 50/60 Hz vezérlőfeszültséggel működik. Az eszköz különleges jellemzője a beépített állapotjelző LED, amely azonnal láthatóvá teszi a relé működési állapotát, megkönnyítve ezzel a hibakeresést és a rendszer felügyeletét. A relé további előnye a reteszelhető tesztgomb, amellyel manuálisan ellenőrizhető a megfelelő működés, ami jelentősen leegyszerűsíti a karbantartási és üzembehelyezési folyamatokat.
Technikai szempontból a RPM22P7 rendkívül fejlett paraméterekkel rendelkezik. Működési hőmérséklet-tartománya -40°C és +55°C között van, ami széleskörű felhasználást tesz lehetővé különböző környezeti feltételek mellett. A relé védettségi szintje IP40, megfelelő védelmet biztosítva a por ellen. A maximális kapcsolási teljesítmény 3750 VA vagy 420 W, ami alkalmassá teszi jelentős terhelések kapcsolására. A mechanikai élettartam 10 millió kapcsolási ciklus, míg elektromos élettartama rezisztív terhelésnél 100 000 ciklus. A rendkívül rövid, mindössze 20 ms-os elengedési idő gyors működést biztosít. A relé B10d megbízhatósági értéke 100 000, ami kiváló biztonságtechnikai mutatónak számít ipari környezetben.
A kapcsolási képességek terén a RPM22P7 relé rendkívül sokoldalú: 15A 277V AC vagy 28V DC UL szabvány szerint, valamint 15A 250V AC NO (nyitó) vagy 7,5A 250V AC NC (záró) kontaktus esetén az IEC szabványnak megfelelően. A dielektromos szilárdság 1500V AC az érintkezők között mikro megszakítással, 2000V AC a tekercs és a kontaktus között megerősített szigeteléssel, valamint 2000V AC a pólusok között alapvető szigeteléssel. Az impulzus-feszültségállóság 4kV 1,2/50μs időtartam alatt. A relé bármely pozícióban működőképes, és a csatlakozótüskék lapos (faston típusú) kialakításúak, AgNi érintkezőanyaggal. A minimális kapcsolási kapacitás 170mW 10mA és 17V esetén, ami lehetővé teszi kis teljesítményű vezérlőrendszerekkel való együttműködést is.
A Schneider Electric RPM22P7 relé számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CSA, UL és EAC minősítéseket, valamint megfelel az IEC 61810-1, CSA C22.2 No 14 és UL 508 szabványoknak. Ez a kompakt, mindössze 0,036 kg tömegű eszköz ideális választás ipari automatizálási, épületgépészeti és energiagazdálkodási alkalmazásokhoz, ahol nagy kapcsolási teljesítmény, tartós üzembiztonság és könnyű szerelhetőség a követelmény.
Schneider Electric Harmony Electromechanical Relays - RPM22P7 - RPM teljesítményrelé, 2CO, 15A, 230VAC, tesztgomb, LED műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RPM sorozat
Termék típusa: Plug-in relé
Érintkezők típusa és összetétele: 2 C/O (váltóérintkező)
Relé típusa: Teljesítményrelé
LED állapotjelzés: Igen
Vezérlőkör feszültsége [Uc]: 230 V AC 50/60 Hz
Minimális kapcsolási képesség: 170 mW 10 mA, 17 V esetén
Elengedési idő: 20 ms névleges feszültségnél
Működési paraméterek
Üzemi környezeti hőmérséklet: -40...55 °C
Hagyományos zárt termikus áram [Ithe]: 15 A -40...55 °C között
Vezérlés típusa: Reteszelhető tesztgomb
Névleges üzemi áram [Ie]: 15 A 277 V (AC) UL szerint
15 A 28 V (DC) UL szerint
15 A 250 V (AC) NO IEC szerint
15 A 28 V (DC) NO IEC szerint
7,5 A 250 V (AC) NC IEC szerint
7,5 A 28 V (DC) NC IEC szerint
Védettségi fokozat (csak ház): IP40 IEC 60529 szerint
Elektromos jellemzők
Névleges üzemi feszültség határok: 184...253 V AC
Névleges szigetelési feszültség [Ui]: 250 V IEC szerint
300 V CSA szerint
300 V UL szerint
Maximális kapcsolási feszültség: 250 V IEC szerint
Ejtési feszültség küszöbérték: >= 0,15 Uc AC
Maximális kapcsolási teljesítmény: 3750 VA / 420 W
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 100000 ciklus rezisztív terhelésnél
Biztonsági megbízhatósági adatok: B10d = 100000
Működési gyakoriság: <= 1200 ciklus/óra terhelés alatt
<= 18000 ciklus/óra terhelés nélkül
Felhasználási együttható: 20 %
Dielektromos jellemzők
Dielektromos szilárdság: 1500 V AC érintkezők között mikro lekapcsolással
2000 V AC tekercs és érintkező között megerősített szigeteléssel
2000 V AC pólusok között alapszigetelésssel
Névleges impulzus állóképesség [Uimp]: 4 kV 1,2/50 μs alatt
Fizikai jellemzők
Védelmi kategória: RT I
Szerelési támogatás: Plug-in
Üzemeltetési pozíció: Bármely pozíció
Tesztszintek: A szintű csoportos szerelés
Eszköz bemutatása: Teljes termék
Érintkezők anyaga: AgNi
Érintkezőtüske alakja: Lapos (faston típusú)
Környezeti jellemzők
Átlagos tekercs fogyasztás VA-ban: 1,1 60 Hz-en
Szennyezési fokozat: 3
Szabványok: CSA C22.2 No 14
UL 508
IEC 61810-1
Termék tanúsítványok: CSA
UL
EAC
Tárolási környezeti hőmérséklet: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben
5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 15 gn működés közben
30 gn nem működő állapotban
