A Schneider Electric Harmony RPM22JD egy prémium minőségű teljesítményrelé, amely a Harmony Electromechanical Relays sorozat része. Ez a plug-in típusú relé kiváló választás különféle ipari alkalmazásokhoz, ahol megbízható kapcsolást kell biztosítani 12V DC vezérlőfeszültséggel. A RPM22JD modell 2 váltóérintkezővel (2CO/2C/O) rendelkezik és maximálisan 15A áramerősség kapcsolására képes, így ideális választás nagyobb terhelések vezérléséhez.
A relé egyik kiemelkedő tulajdonsága a beépített állapotjelző LED, amely egyértelmű vizuális visszajelzést ad a működésről, így könnyebbé teszi a hibaelhárítást és a rendszer állapotának gyors felmérését. A berendezés rendelkezik továbbá egy rögzíthető tesztgombbal, amely lehetővé teszi a relé manuális működtetését és tesztelését anélkül, hogy a vezérlőáramkörbe be kellene avatkozni.
A RPM22JD relé különösen megbízható és hosszú élettartamú: mechanikai tartóssága 10 millió működtetési ciklus, míg elektromos élettartama rezisztív terhelésnél 100 000 ciklus. A relé védettsége IP40 az IEC 60529 szabvány szerint, ami megfelelő védelmet biztosít a por behatolása ellen. A termék -40°C és +55°C közötti hőmérsékleti tartományban működtethető, így széles körben alkalmazható különböző környezeti feltételek mellett.
A termék érintkezői AgNi (ezüst-nikkel) anyagból készültek, amely kiváló elektromos vezetőképességet és hosszú élettartamot biztosít. A relé maximális kapcsolási kapacitása 3750 VA vagy 420 W, és képes 15A áramot kapcsolni 250V AC feszültségen (NO érintkezőknél), illetve 7,5A-t ugyanezen feszültségen az NC érintkezőknél. Egyenáramú terheléseknél 28V DC mellett szintén 15A (NO) vagy 7,5A (NC) kapcsolására alkalmas.
A Schneider Electric RPM22JD relé számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CSA, UL és EAC minősítéseket, és megfelel olyan szabványoknak, mint az IEC 61810-1 vagy a UL 508. A relé működési pozíciója tetszőleges, azaz bármilyen helyzetben felszerelhető, és lapos csatlakozókkal (faston típusú) rendelkezik az egyszerű telepítés érdekében. A plug-in kialakítás lehetővé teszi a gyors cserét és karbantartást a rendszer jelentős módosítása nélkül.
A berendezés működési ciklusa terhelés alatt maximum 1200 ciklus/óra, terhelés nélkül pedig akár 18000 ciklus/óra is lehet. A relé kioldási ideje 20 ms névleges feszültségen, és a kikapcsolási feszültségküszöb a névleges feszültség legalább 0,1-szerese. A termék különböző feszültségszilárdságot biztosít különböző pontok között: 1500V AC az érintkezők között mikro-leválasztással, 2000V AC a tekercs és az érintkezők között megerősített szigeteléssel, valamint 2000V AC a pólusok között alapszigeteléssel. Mindezek a tulajdonságok együttesen teszik a Schneider Electric RPM22JD relét ideálissá olyan alkalmazásokhoz, ahol a megbízhatóság és a hosszú élettartam kulcsfontosságú.

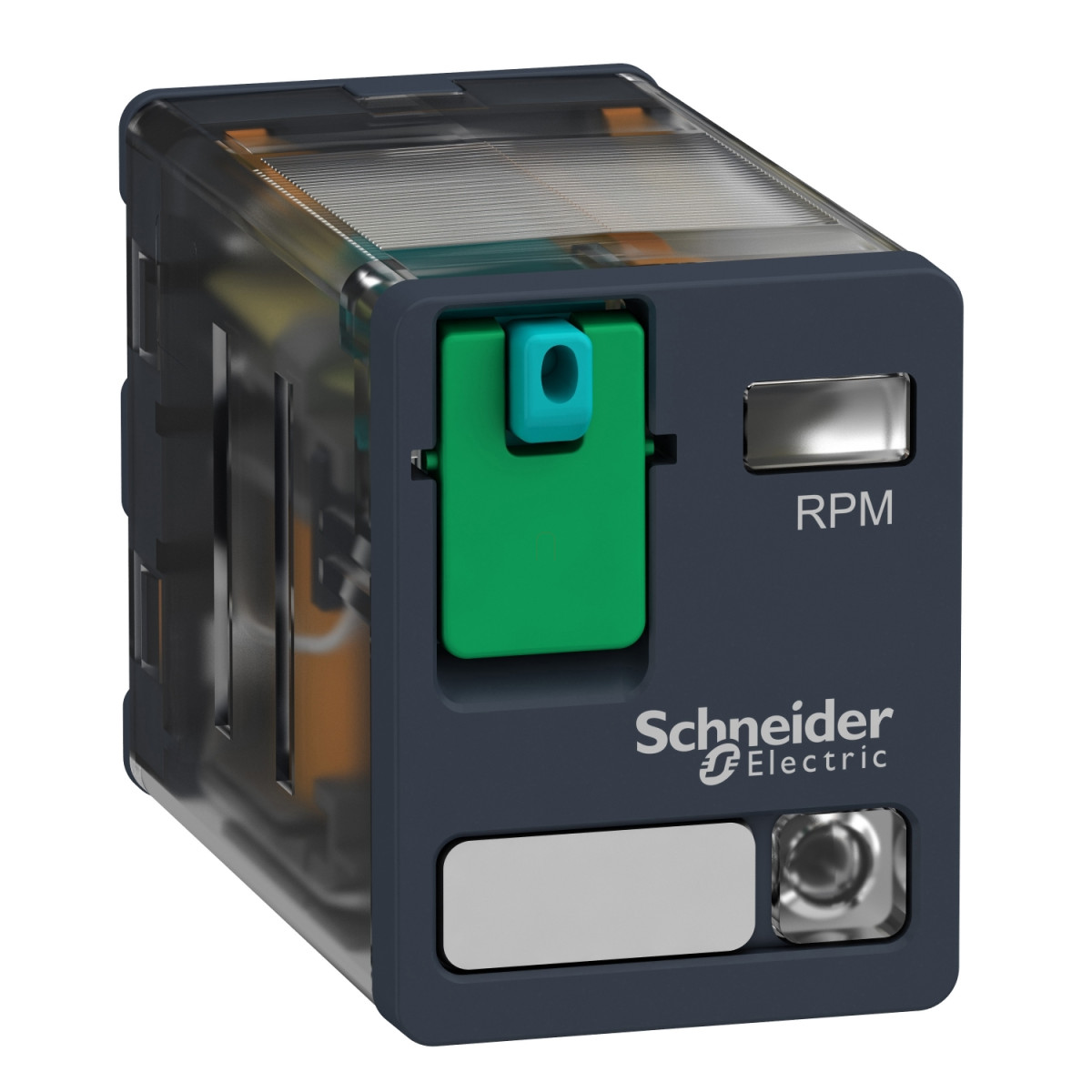

Schneider Electric Harmony Electromechanical Relays - RPM22JD - RPM teljesítményrelé, 2CO, 15A, 12VDC, tesztgombbal, LED - del műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RPM sorozat
Termék vagy alkatrész típus: Plug-in relé
Érintkezők típusa és összetétele: 2 C/O (2 váltóérintkező)
Relé típusa: Teljesítmény relé
Állapot LED: Igen
Vezérlőáramkör feszültsége: 12 V DC
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V esetén
Kioldási idő: 20 ms névleges feszültségen
Környezeti hőmérséklet működés közben: -40…55 °C
Konvencionális zárt termikus áram: 15 A -40…55 °C között
Kiegészítő adatok
Vezérlés típusa: Rögzíthető tesztgomb
Névleges üzemi áram: 15 A 277 V (AC) esetén UL szerint
Névleges üzemi áram: 15 A 28 V (DC) esetén UL szerint
Névleges üzemi áram: 15 A 250 V (AC) NO esetén IEC szerint
Névleges üzemi áram: 15 A 28 V (DC) NO esetén IEC szerint
Névleges üzemi áram: 7,5 A 250 V (AC) NC esetén IEC szerint
Névleges üzemi áram: 7,5 A 28 V (DC) NC esetén IEC szerint
Védettségi fokozat (csak a ház): IP40 az IEC 60529 szerint
Névleges üzemi feszültség határok: 9,6...13,2 V DC
Névleges szigetelési feszültség: 250 V IEC szerint
Névleges szigetelési feszültség: 300 V CSA szerint
Névleges szigetelési feszültség: 300 V UL szerint
Maximális kapcsolási feszültség: 250 V IEC szerint
Kikapcsolási feszültségküszöb: >= 0,1 Uc DC
Maximális kapcsolási kapacitás: 3750 VA / 420 W
Mechanikai tartósság: 10000000 ciklus
Elektromos tartósság: 100000 ciklus rezisztív terhelésnél
Biztonsági megbízhatósági adatok: B10d = 100000
Üzemi gyakoriság: <= 1200 ciklus/óra terhelés alatt
Üzemi gyakoriság: <= 18000 ciklus/óra terhelés nélkül
Kihasználtsági tényező: 20 %
Elektromos jellemzők
Dielektromos szilárdság: 1500 V AC érintkezők között mikro leválasztással
Dielektromos szilárdság: 2000 V AC tekercs és érintkező között megerősített szigeteléssel
Dielektromos szilárdság: 2000 V AC pólusok között alapszigeteléssel
Névleges lökőfeszültség-állóság: 4 kV 1,2/50 µs esetén
Védelmi kategória: RT I
Szerelési támogatás: Plug-in
Működési helyzet: Bármilyen helyzet
Vizsgálati szint: A szintű csoportos szerelés
Eszköz megjelenítése: Teljes termék
Érintkezők anyaga: AgNi
Csatlakozó formája: Lapos (faston típusú)
Környezeti feltételek
Szennyezettségi fokozat: 3
Szabványok: CSA C22.2 No 14, IEC 61810-1, UL 508
Terméktanúsítványok: CSA, UL, EAC
Környezeti hőmérséklet tárolás esetén: -40…85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10…150 Hz) 5 ciklus működés közben
Rezgésállóság: 5 gn, amplitúdó = +/- 1 mm (f = 10…150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 15 gn működés közben
Ütésállóság: 30 gn nem működő állapotban
