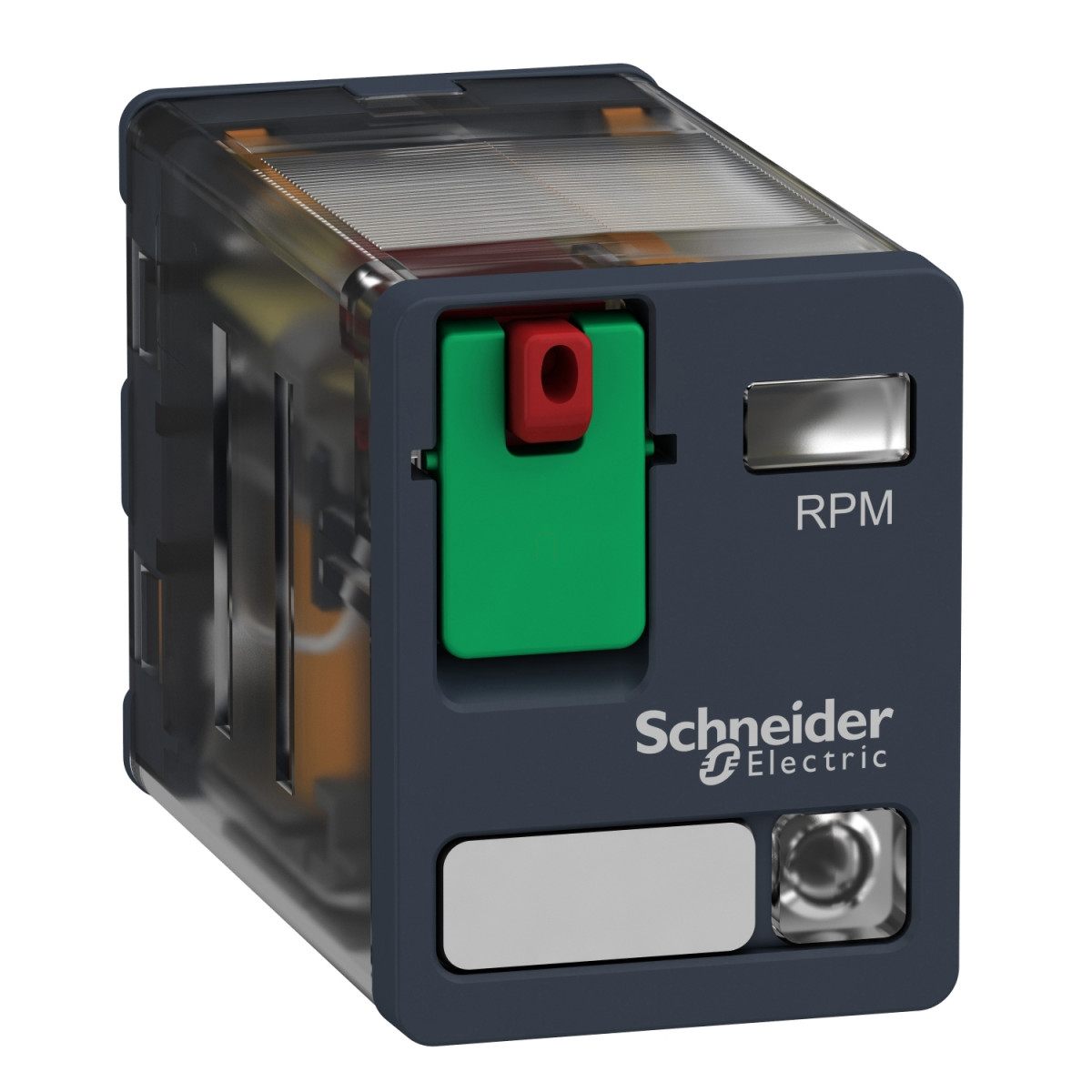

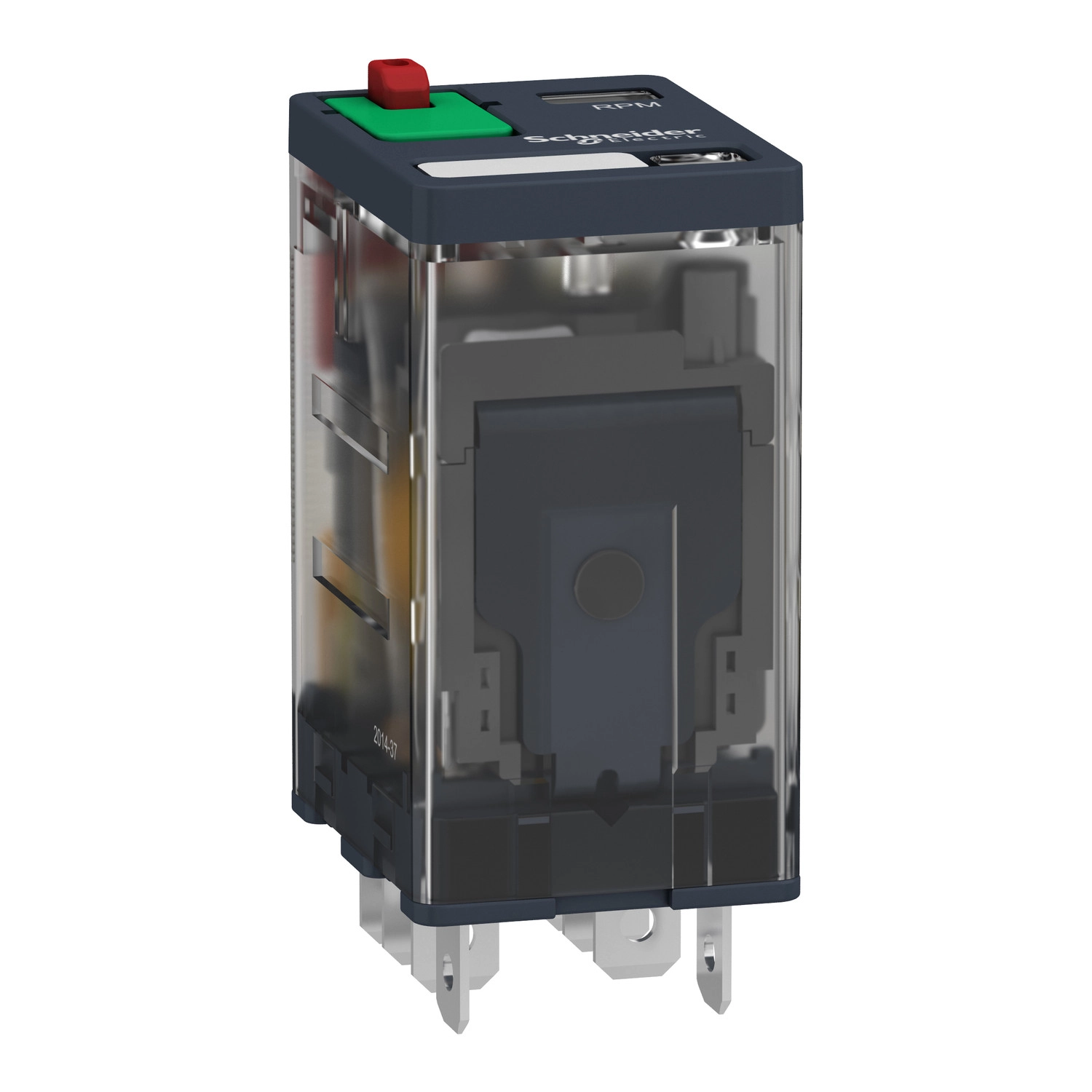

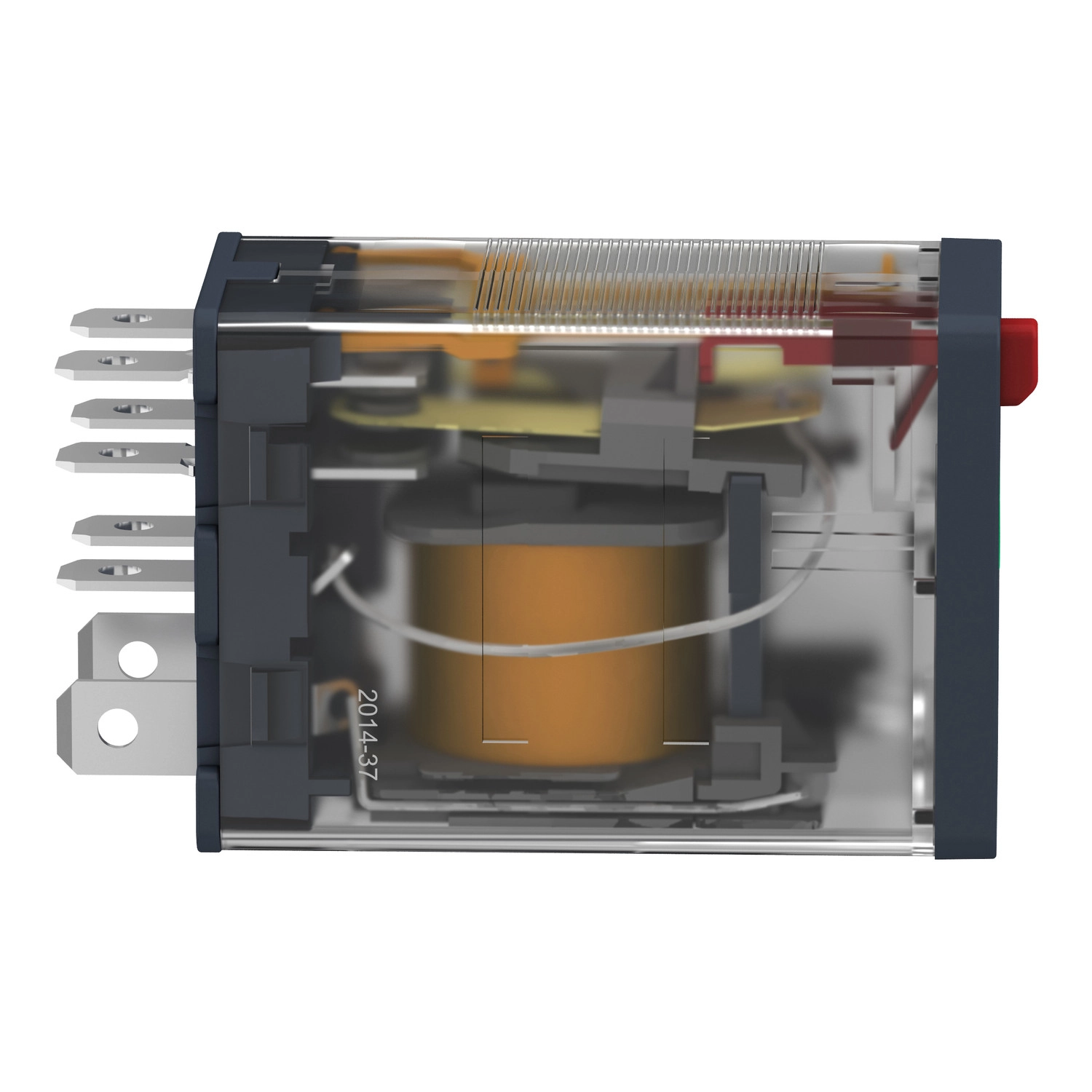

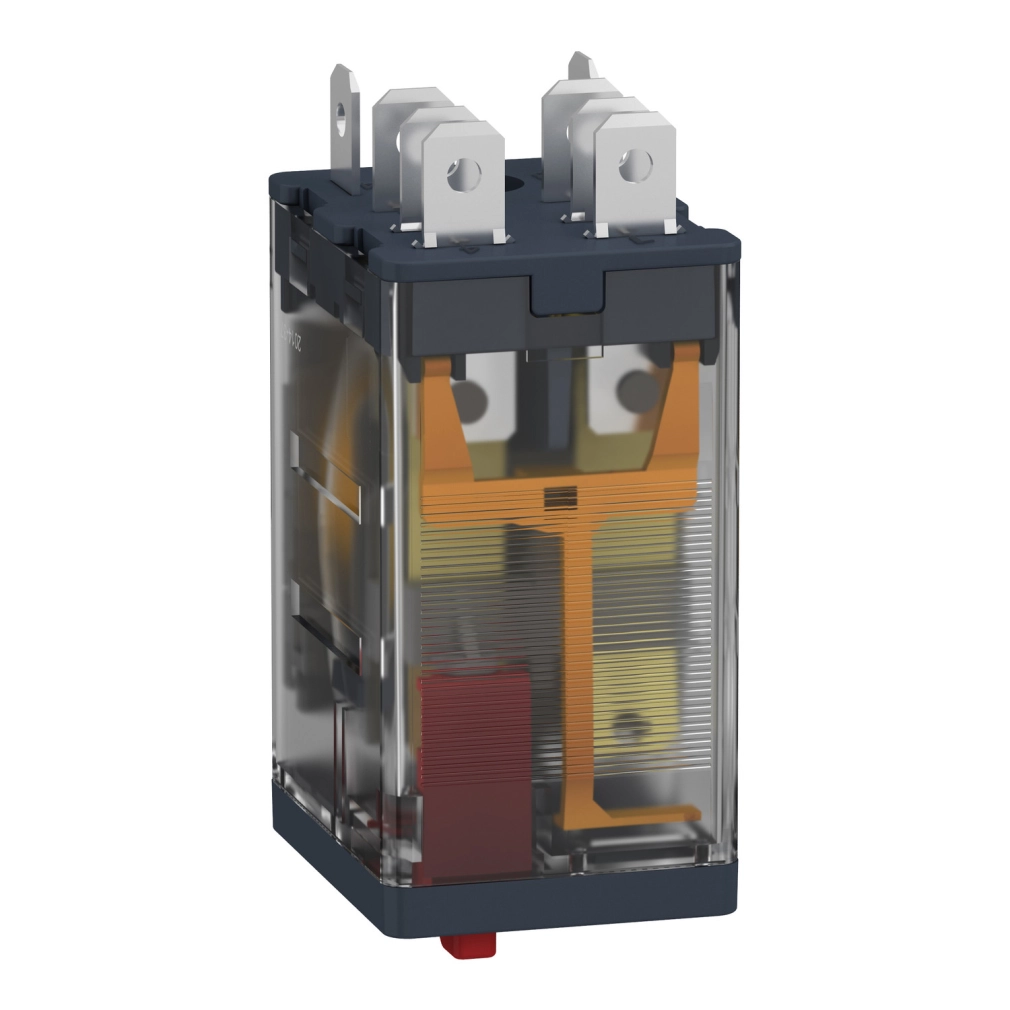

A Schneider Electric Harmony Electromechanical Relays RPM22F7 dugaszolható teljesítményrelé egy rendkívül megbízható és sokoldalú megoldást kínál különböző ipari alkalmazásokhoz. Ez a 15A terhelhetőségű relé kompakt kialakítással, átlátszó házzal és korszerű funkcionalitással rendelkezik, amely ideálissá teszi automatizálási rendszerekbe történő beépítésre.
A RPM22F7 teljesítményrelé 2 CO (váltó) érintkezővel van felszerelve, és 120V AC 50/60 Hz vezérlőfeszültséggel működik. Az eszköz egyik kiemelkedő jellemzője a beépített állapotjelző LED, amely egyértelmű vizuális visszajelzést nyújt a működésről, megkönnyítve ezzel a hibaelhárítást és a rendszer állapotának gyors ellenőrzését. A relé további praktikus tulajdonsága a zárolható tesztgomb, amely lehetővé teszi a működés kényelmes ellenőrzését szervizelés vagy karbantartás során.
Műszaki szempontból a Schneider Electric RPM22F7 relé kimagasló paraméterekkel rendelkezik. Az eszköz névleges áramerőssége 15A 277V AC és 28V DC feszültség mellett az UL szabványnak megfelelően, valamint 15A 250V AC és 28V DC feszültség mellett az IEC szabványnak megfelelően NO (alaphelyzetben nyitott) érintkezők esetén. NC (alaphelyzetben zárt) érintkezők esetén ez az érték 7,5A. A relé IP40-es védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védelmet biztosít por és egyéb szennyeződések ellen. Az üzemi hőmérséklet-tartomány -40°C és +55°C között van, így széles körben alkalmazható különböző környezeti feltételek mellett.
A termék kiemelkedő kapcsolási kapacitással rendelkezik, amely eléri a 3750 VA-t, illetve a 420 W-ot. A mechanikai élettartam rendkívül magas, 10 millió kapcsolási ciklus, míg az elektromos élettartam rezisztív terhelés esetén 100.000 ciklus. A biztonsági megbízhatósági adatai szerint a B10d értéke 100.000, ami kiváló megbízhatóságot jelez. Az eszköz maximum 1200 ciklus/óra sebességgel működtethető terhelés alatt, míg terhelés nélkül akár 18.000 ciklus/óra is elérhető. A relé kivitele lehetővé teszi bármilyen pozícióban történő felszerelést, ami nagyfokú rugalmasságot biztosít a tervezés során.
A Schneider Electric RPM22F7 dugaszolható teljesítményrelé kiváló dielektromos szilárdsággal is rendelkezik: 1500V AC az érintkezők között mikro leválasztással, 2000V AC a tekercs és az érintkező között megerősített szigeteléssel, valamint 2000V AC a pólusok között alapszigetelést biztosítva. Az eszköz csatlakozói AgNi anyagból készültek, a csatlakozócsapok lapos (faston típusú) kialakításúak. A relé számos nemzetközi szabványnak megfelel, mint például a CSA C22.2 No 14, IEC 61810-1 és UL 508, valamint EAC, CSA és UL tanúsítványokkal rendelkezik, ami biztosítja a globális piacokon való alkalmazhatóságát.
Schneider Electric Harmony Electromechanical Relays - RPM22F7 műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RPM széria
Termék vagy komponens típusa: Dugaszolható relé
Érintkezők típusa és összetétele: 2 C/O (váltó)
Relé típusa: Teljesítményrelé
Állapotjelző LED: Van
Vezérlőáramkör feszültsége [Uc]: 120 V AC 50/60 Hz
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V esetén
Elengedési idő: 20 ms névleges feszültségen
Környezeti levegő hőmérséklete működés közben: -40...55 °C
Konvencionális zárt termikus áram [Ithe]: 15 A -40...55 °C-on
Kiegészítő jellemzők
Vezérlés típusa: Zárolható tesztgomb
Névleges üzemi áram [Ie]: 15 A 277 V (AC) UL szabványnak megfelelően
15 A 28 V (DC) UL szabványnak megfelelően
15 A 250 V (AC) NO IEC szabványnak megfelelően
15 A 28 V (DC) NO IEC szabványnak megfelelően
7,5 A 250 V (AC) NC IEC szabványnak megfelelően
7,5 A 28 V (DC) NC IEC szabványnak megfelelően
Védettségi fokozat (csak ház): IP40 az IEC 60529 szerint
Üzemi feszültség határértékek: 96...132 V AC
Névleges szigetelési feszültség [Ui]: 250 V IEC szerint
300 V CSA szerint
300 V UL szerint
Maximális kapcsolási feszültség: 250 V IEC szerint
Elengedési feszültség küszöbérték: >= 0,15 Uc AC
Maximális kapcsolási kapacitás: 3750 VA / 420 W
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 100000 ciklus rezisztív terhelésnél
Biztonsági megbízhatósági adat: B10d = 100000
Működési sebesség: <= 1200 ciklus/óra terhelés alatt
<= 18000 ciklus/óra terhelés nélkül
Kihasználtsági együttható: 20 %
Elektromos tulajdonságok
Dielektromos szilárdság: 1500 V AC érintkezők között mikro leválasztással
2000 V AC tekercs és érintkező között megerősített szigeteléssel
2000 V AC pólusok között alapszigetelést biztosítva
Névleges lökőfeszültség-állóság [Uimp]: 4 kV 1,2/50 μs alatt
Védelmi kategória: RT I
Mechanikai tulajdonságok
Szerelési mód: Dugaszolható
Üzemi pozíció: Bármely pozíció
Tesztszintek: A szint, csoportos szerelés
Eszköz bemutatása: Teljes termék
Érintkező anyaga: AgNi

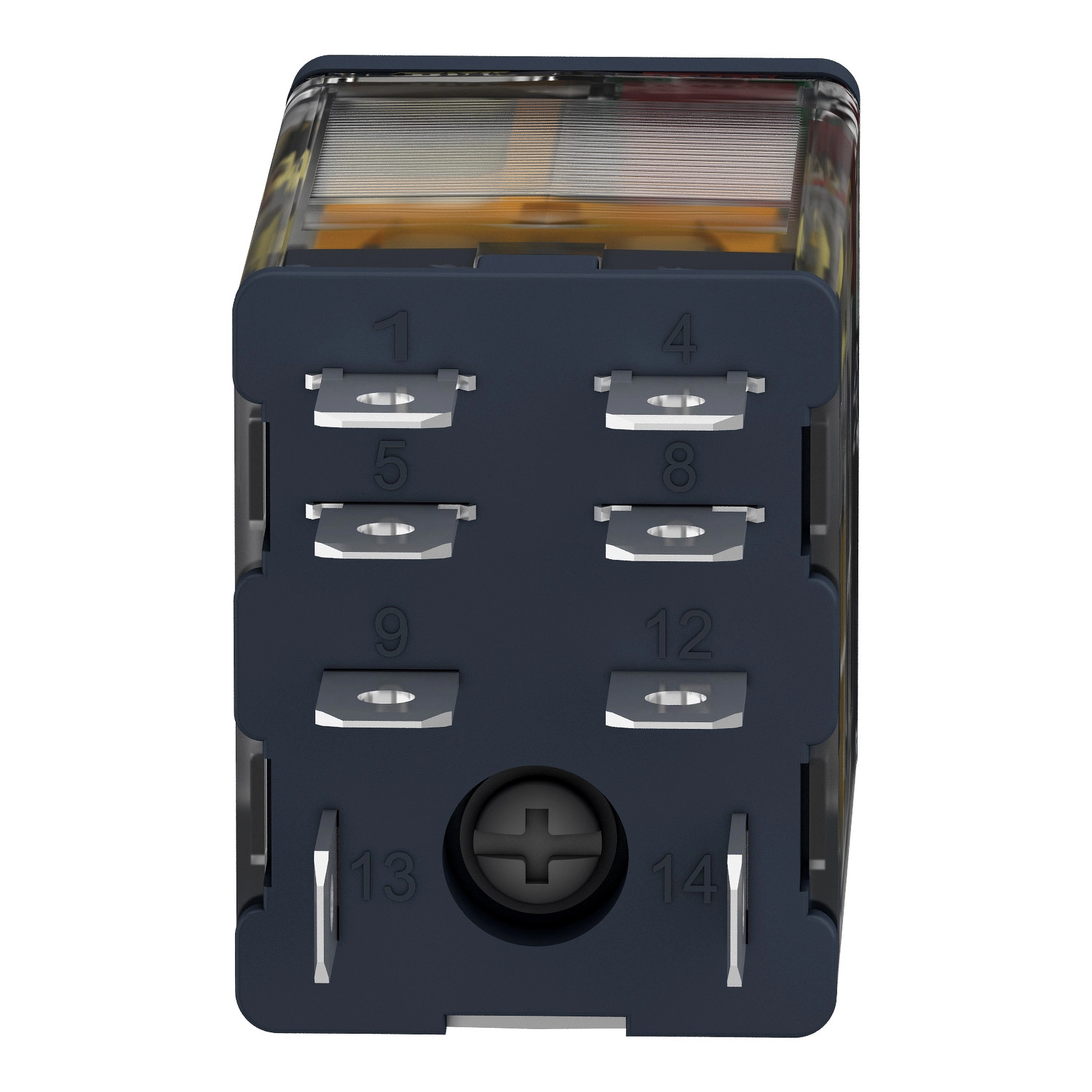

Csap alakja: Lapos (faston típusú)
Környezeti feltételek
Átlagos tekercsfogyasztás VA-ban: 1,1 60 Hz-en
Szennyezettségi fok: 3
Szabványok: CSA C22.2 No 14, IEC 61810-1, UL 508
Terméktanúsítványok: EAC, CSA, UL
Környezeti levegő hőmérséklete tároláskor: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben
5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 15 gn működés közben
30 gn nem működő állapotban
