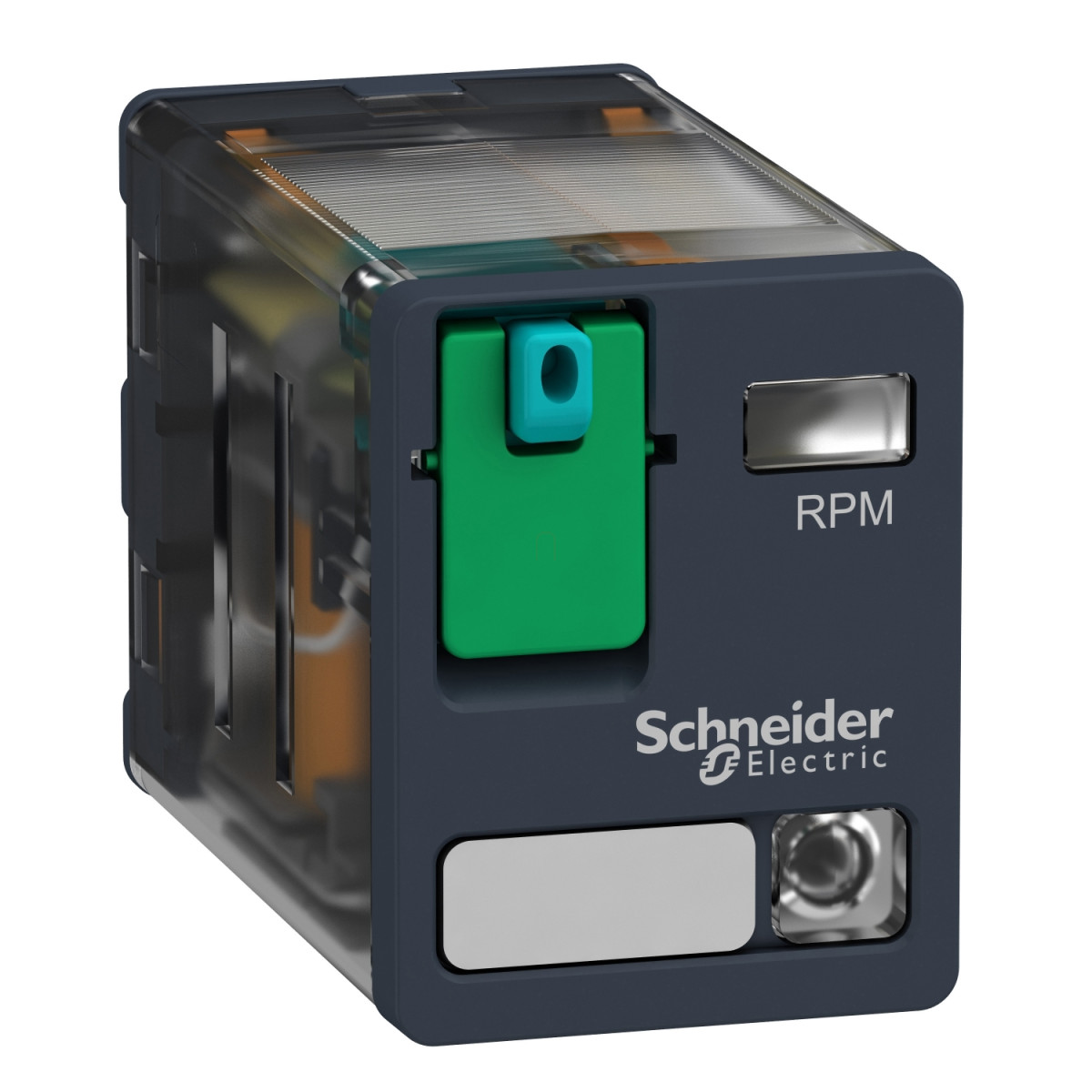

A Schneider Electric Harmony RPM22BD egy nagy teljesítményű elektromechanikus relé, amely a Harmony Electromechanical Relays termékcsalád tagja. Ez a 24V DC vezérlőfeszültséggel működő plug-in relé kiváló megoldást jelent különböző ipari alkalmazásokhoz, ahol megbízható kapcsolást és hosszú élettartamot követelnek meg.
A RPM22BD modell két váltóérintkezővel (2CO) rendelkezik és maximálisan 15A áramerősség kapcsolására képes. Különleges ismertetőjele a beépített állapotjelző LED, amely egyértelműen jelzi az üzemi állapotot, valamint a zárható tesztgomb, amely lehetővé teszi a relé működésének ellenőrzését és tesztelését anélkül, hogy a teljes rendszert üzembe helyeznéd. Ez jelentősen megkönnyíti a karbantartást és a hibaelhárítást az üzemeltetés során.
A relé kimagasló elektromos paraméterekkel büszkélkedhet: 15A kapcsolási képesség 277V AC és 28V DC feszültségen az UL szabvány szerint, valamint 15A NO (nyitó) kontaktus és 7,5A NC (záró) kontaktus 250V AC és 28V DC feszültségen az IEC szabvány szerint. A maximális kapcsolási teljesítmény 3750 VA vagy 420 W lehet. A minimális kapcsolási teljesítmény 170 mW 10 mA áramerősségnél és 17V feszültségnél, ami rendkívül sokoldalú felhasználást tesz lehetővé. Az elengedési idő mindössze 20 ms névleges feszültségnél, így gyors kapcsolást biztosít. A relé működési hőmérséklettartománya -40...55 °C, ezért extrém környezeti feltételek között is megbízhatóan működik.
Az RPM22BD relé kiemelkedő mechanikai élettartammal rendelkezik - akár 10 millió kapcsolási ciklus -, míg elektromos élettartama rezisztív terhelésnél 100 000 ciklus. Az üzemeltetési frekvencia terhelés alatt maximum 1200 ciklus/óra, terhelés nélkül pedig akár 18000 ciklus/óra lehet, 20%-os kihasználtsági együtthatóval. A biztonsági megbízhatósági adatok szerint a B10d érték 100 000.
Az IP40 védettségi fokozat (csak a burkolatra vonatkozóan) az IEC 60529 szabvány szerint megfelelő védelmet biztosít a por és a szilárd tárgyak ellen. A relé villamos szilárdsága is kiemelkedő: 1500V AC az érintkezők között mikro-megszakítással, 2000V AC a tekercs és az érintkező között megerősített szigeteléssel, valamint 2000V AC a pólusok között alapszigetelés mellett. A névleges lökőfeszültség-állóság 4kV 1,2/50 µs esetén.
A Schneider Electric RPM22BD relé plug-in kivitelben készül, lapos (faston típusú) csatlakozókkal, ami megkönnyíti a beszerelést és az esetleges cserét. Bármilyen pozícióban felszerelhető, és az AgNi (ezüst-nikkel) érintkezők hosszú élettartamot és megbízható kapcsolást garantálnak. A termék különböző nemzetközi szabványoknak felel meg, többek között: CSA C22.2 No 14, IEC 61810-1, UL 508, valamint rendelkezik EAC, UL és CSA tanúsítvánnyal is.
Schneider Electric Harmony Electromechanical Relays - RPM22BD - RPM teljesítményrelé, 2CO, 15A, 24VDC, tesztgomb, LED műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RPM sorozat
Termék vagy alkatrész típus: Dugaszolható relé
Érintkező típus és összetétel: 2 C/O (váltóérintkező)
Relé típus: Teljesítményrelé
Állapotjelző LED: Beépített
Vezérlőáramkör feszültsége [Uc]: 24 V DC
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V esetén
Elengedési idő: 20 ms névleges feszültségen
Környezeti működési hőmérséklet: -40…55 °C
Hagyományos zárt termikus áram [Ithe]: 15 A -40…55 °C-on
Kiegészítő adatok
Vezérlés típusa: Zárható tesztgomb
Névleges üzemi áram [Ie]:
15 A 277 V (AC) UL szerint
15 A 28 V (DC) UL szerint
15 A 250 V (AC) NO IEC szerint
15 A 28 V (DC) NO IEC szerint
7,5 A 250 V (AC) NC IEC szerint
7,5 A 28 V (DC) NC IEC szerint
Védettségi fokozat (csak burkolat): IP40 IEC 60529 szerint
Névleges üzemi feszültség határok: 19,2...26,4 V DC
Névleges szigetelési feszültség [Ui]:
250 V IEC szerint
300 V CSA szerint
300 V UL szerint
Maximális kapcsolási feszültség: 250 V IEC szerint
Elengedési feszültség küszöbértéke: >= 0,1 Uc DC
Maximális kapcsolási kapacitás: 3750 VA / 420 W
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 100000 ciklus rezisztív terhelésnél
Biztonsági megbízhatósági adatok: B10d = 100000
Működési gyakoriság:
<= 1200 ciklus/óra terhelés alatt
<= 18000 ciklus/óra terhelés nélkül
Kihasználtsági együttható: 20 %
Dielektromos jellemzők
Dielektromos szilárdság:
1500 V AC érintkezők között mikro-megszakítással
2000 V AC tekercs és érintkező között megerősített szigeteléssel
2000 V AC pólusok között alapszigetelés mellett
Névleges lökőfeszültség-állóság [Uimp]: 4 kV 1,2/50 μs esetén
Védelmi kategória: RT I
Mechanikai jellemzők
Szerelési tartó: Dugaszolható
Üzemeltetési pozíció: Bármilyen pozíció
Tesztelési szint: A szint, csoportos szerelés
Eszköz megjelenés: Komplett termék
Érintkező anyag: AgNi
Tüske formája: Lapos (faston típus)
Környezeti specifikációk
Szennyezési fokozat: 3
Szabványok:
CSA C22.2 No 14
IEC 61810-1
UL 508
Termék tanúsítványok:
EAC
UL
CSA
Tárolási környezeti hőmérséklet: -40…85 °C
Rezgésállóság:
3 gn, amplitúdó = +/- 1 mm (f = 10…150 Hz) 5 ciklus működés közben
5 gn, amplitúdó = +/- 1 mm (f = 10…150 Hz) 5 ciklus nem működés közben
Ütésállóság:
15 gn működés közben
30 gn nem működés közben
