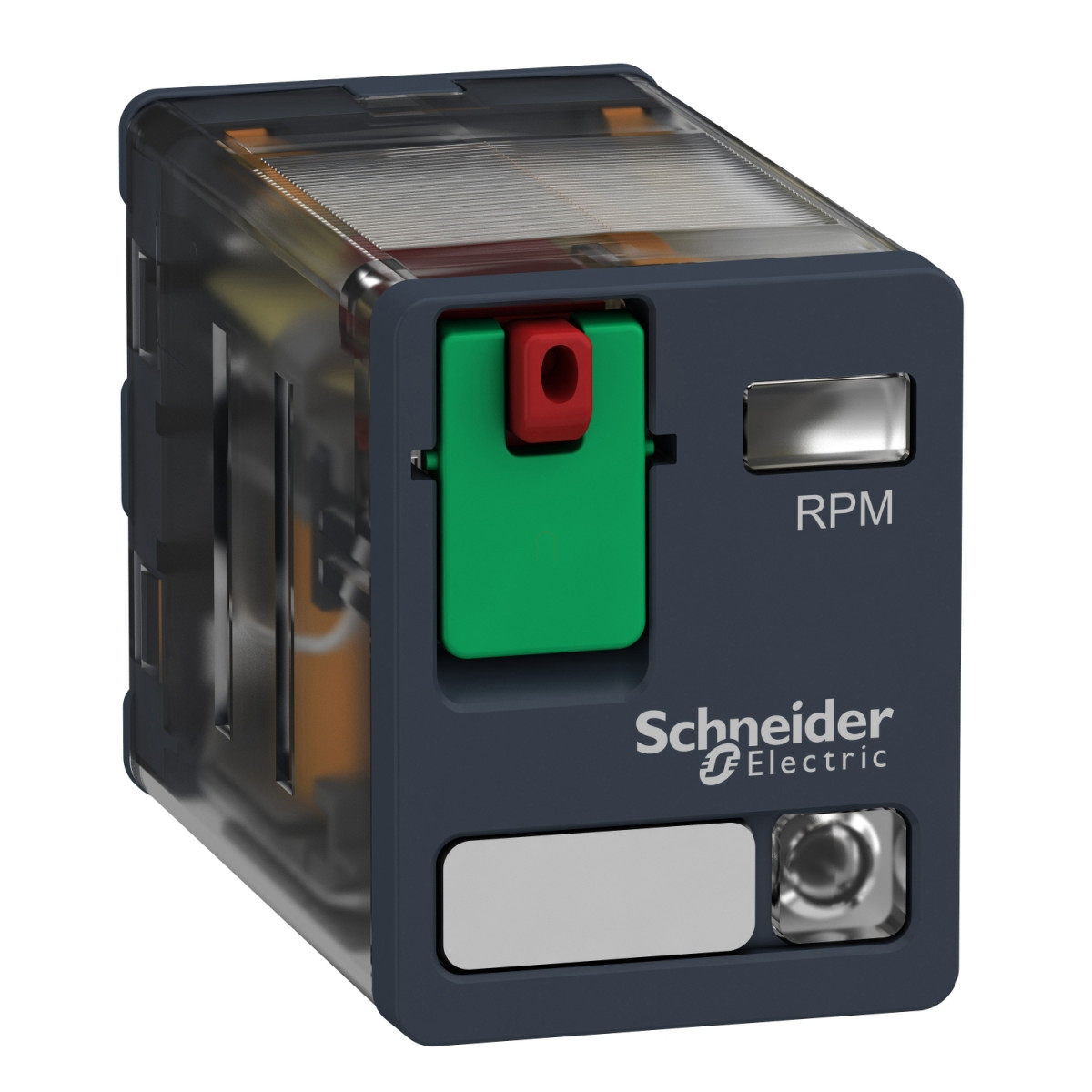

A Schneider Electric Harmony RPM22B7 egy kiváló teljesítményű elektromechanikus relé, amely az ipari alkalmazások széles skáláján használható. Ez a plug-in típusú power relé a RPM sorozat része, amely megbízhatóságáról és tartósságáról ismert a különböző vezérlési rendszerekben. A 24V AC 50/60 Hz vezérlőfeszültséggel működő RPM22B7 relé 2 C/O (váltó) érintkezővel rendelkezik, amelyek akár 15A terhelés kapcsolására is alkalmasak.
A relé különleges jellemzői közé tartozik a beépített LED állapotjelző, amely egyértelműen mutatja a működési állapotot, valamint a zárolható tesztgomb, amely lehetővé teszi a relé funkcionális tesztelését a rendszer üzemelése közben is. Az RPM22B7 relé magas fokú védelemmel rendelkezik, IP40 védettségi szinttel, amely megvédi a port és egyéb szennyeződésektől, de vízálló képességet nem biztosít. Az üzemelési hőmérséklet-tartománya rendkívül széles, -40°C és +55°C között, így extrém környezeti feltételek között is megbízhatóan működik.
A teljesítmény szempontjából az RPM22B7 impresszív specifikációkkal büszkélkedhet. A relé 15A áramerősséget képes kapcsolni 277V AC feszültségnél az UL szabványnak megfelelően, valamint 15A-t 28V DC esetén. Az IEC szabvány szerint az NO (alaphelyzetben nyitott) érintkezők 15A/250V AC és 15A/28V DC terhelésre vannak méretezve, míg az NC (alaphelyzetben zárt) érintkezők 7,5A/250V AC és 7,5A/28V DC terhelést bírnak el. A maximális kapcsolási kapacitás 3750 VA vagy 420 W, a minimális pedig 170 mW 10 mA, 17 V esetén. A dielektromos szilárdság 1500V AC az érintkezők között mikro-leválasztással, 2000V AC a tekercs és az érintkezők között megerősített szigeteléssel, valamint 2000V AC a pólusok között alapvető szigeteléssel.
Az RPM22B7 relé kivételes mechanikai tartóssággal rendelkezik, akár 10 millió kapcsolási ciklussal, míg elektromos tartóssága rezisztív terhelés mellett 100.000 ciklus. A B10d biztonsági megbízhatósági adat értéke 100.000. A működési frekvencia terhelés alatt maximum 1200 ciklus/óra, terhelés nélkül pedig akár 18.000 ciklus/óra lehet. A kihasználtsági tényező 20%. A működési pozíció tetszőleges, és a készülék plug-in típusú rögzítéssel rendelkezik. Az érintkezők anyaga AgNi, a pin alakja pedig lapos (Faston típusú).
A Schneider Electric RPM22B7 relé teljes mértékben megfelel a nemzetközi szabványoknak, beleértve az UL 508, CSA C22.2 No 14 és IEC 61810-1 szabványokat, és rendelkezik EAC, UL és CSA tanúsítványokkal. A relét úgy tervezték, hogy ellenálljon a vibrációnak (3 gn, amplitúdó = +/- 1 mm, f = 10...150 Hz, 5 ciklus) működés közben és 5 gn, ugyanolyan amplitúdó és frekvencia mellett 5 ciklus nem működő állapotban. A lökésállóság 15 gn működés közben és 30 gn nem működő állapotban. A relé nettó súlya mindössze 0,036 kg, kompakt méretekkel rendelkezik, amely a könnyű beépíthetőséget biztosítja.
Schneider Electric Harmony Electromechanical Relays - RPM22B7 - RPM teljesítményrelé, 2CO, 15A, 24VAC, tesztgomb, LED műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RPM sorozat
Termék vagy komponens típusa: Plug-in relé
Érintkezők típusa és összetétele: 2 C/O (váltó)
Relé típusa: Teljesítmény relé
LED állapotjelző: Van
Vezérlőáramkör feszültsége: 24 V AC 50/60 Hz
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V esetén
Elengedési idő: 20 ms névleges feszültségnél
Üzemi környezeti hőmérséklet: -40...55 °C
Konvencionális zárt termikus áram: 15 A -40...55 °C-nál
Kiegészítő jellemzők
Vezérlés típusa: Zárolható tesztgomb
Névleges üzemi áram: 15 A 277 V (AC) UL szerinti megfelelőség
15 A 28 V (DC) UL szerinti megfelelőség
15 A 250 V (AC) NO IEC szerinti megfelelőség
15 A 28 V (DC) NO IEC szerinti megfelelőség
7,5 A 250 V (AC) NC IEC szerinti megfelelőség
7,5 A 28 V (DC) NC IEC szerinti megfelelőség
Védettségi fokozat (csak ház): IP40 IEC 60529 szerint
Névleges üzemi feszültség határok: 19,2...26,4 V AC
Névleges szigetelési feszültség: 250 V IEC szerinti megfelelőség
300 V CSA szerinti megfelelőség
300 V UL szerinti megfelelőség
Maximális kapcsolási feszültség: 250 V IEC szerinti megfelelőség
Elengedési feszültség küszöb: >= 0,15 Uc AC
Maximális kapcsolási kapacitás: 3750 VA
420 W
Mechanikai élettartam: 10.000.000 ciklus
Elektromos élettartam: 100.000 ciklus rezisztív terhelésnél
Biztonsági megbízhatósági adat: B10d = 100.000
Működési frekvencia: <= 1200 ciklus/óra terhelés alatt
<= 18.000 ciklus/óra terhelés nélkül
Kihasználási tényező: 20 %
Műszaki jellemzők
Dielektromos szilárdság: 1500 V AC érintkezők között mikro leválasztással
2000 V AC tekercs és érintkező között megerősített szigeteléssel
2000 V AC pólusok között alapszigetelés
Névleges lökőfeszültség-állóság: 4 kV 1,2/50 μs alatt
Védelmi kategória: RT I
Rögzítés módja: Plug-in
Működési pozíció: Bármely pozíció
Tesztelési szint: A szint csoportos szerelés
Eszköz prezentáció: Komplett termék
Érintkezők anyaga: AgNi
Pin alakja: Lapos (faston típus)
Nettó súly: 0,036 kg
Környezet
Átlagos tekercsfogyasztás VA-ben: 1,1 60 Hz-nél
Szennyezési fokozat: 3
Szabványok: UL 508
CSA C22.2 No 14
IEC 61810-1
Terméktanúsítványok: EAC
UL
CSA
Tárolási környezeti hőmérséklet: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben
5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban
Ütésállóság: 15 gn működés közben
30 gn nem működő állapotban
