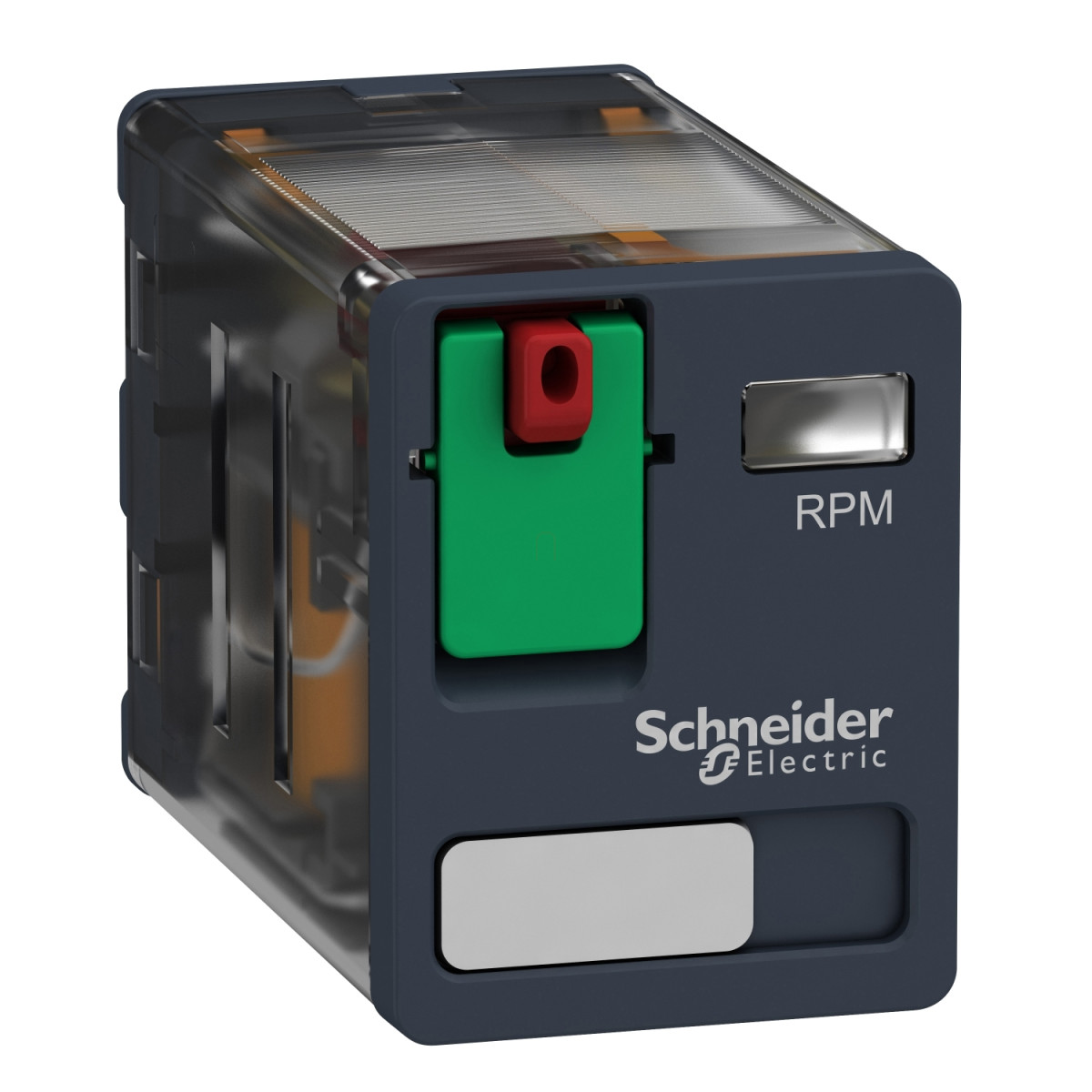

A Schneider Electric RPM21P7 egy nagy teljesítményű plug-in relé, amely a Harmony Electromechanical Relays termékcsalád része. Ez a prémium minőségű kapcsolóeszköz ideális választás ipari automatizálási és vezérléstechnikai rendszerekhez, ahol megbízható működés és hosszú élettartam szükséges. A relé két váltóérintkezővel (2CO) rendelkezik és 230V AC 50/60 Hz vezérlőfeszültséggel működik, így széles körben alkalmazható különböző rendszerekben.
A RPM21P7 teljesítményrelé kimagasló műszaki paraméterekkel büszkélkedhet. Maximális kapcsolási kapacitása 3750 VA vagy 420 W, míg a névleges üzemi áram (Ie) 15 A 277 V AC feszültségen az UL szabvány szerint, valamint 15 A 28 V DC feszültségen is UL szerint. Az IEC szabványnak megfelelően a NO érintkezők esetén 15 A 250 V AC vagy 15 A 28 V DC, míg a NC érintkezők esetén 7,5 A 250 V AC vagy 7,5 A 28 V DC a névleges üzemi áram. A relé IP40 védettségi fokozattal rendelkezik az IEC 60529 szabvány szerint, ami megfelelő védelmet biztosít por és szennyeződések ellen. A hagyományos zárt termikus áramerősség (Ithe) 15 A -40...55 °C környezeti hőmérsékleten, ami kiváló hőstabilitást jelez.
Az RPM21P7 relé különleges jellemzője a zárható tesztgomb, amely lehetővé teszi a működés egyszerű ellenőrzését és a karbantartási munkálatok megkönnyítését. A relé nem rendelkezik állapotjelző LED-del, így olyan alkalmazásoknál előnyös, ahol ez nem követelmény. A termék mechanikai tartóssága kimagasló, 10 millió kapcsolási ciklus, míg elektromos tartóssága rezisztív terhelés mellett 100.000 ciklus. A biztonsági megbízhatósági adat (B10d) értéke 100.000. A relé maximális működési frekvenciája terhelés alatt 1200 ciklus/óra, terhelés nélkül pedig 18.000 ciklus/óra, 20%-os kihasználtsági tényező mellett.
A Schneider Electric RPM21P7 relé telepítése egyszerű a plug-in kialakításnak köszönhetően, és bármilyen pozícióban működtethető. A csatlakozások lapos (faston típusú) kialakításúak, a kontaktusok anyaga AgNi, amely kiváló elektromos vezetőképességet és kopásállóságot biztosít. A relé kiemelkedő dielektromos szilárdságot mutat: 1500 V AC az érintkezők között mikro-megszakítással, 2000 V AC a tekercs és az érintkező között megerősített szigeteléssel, valamint 2000 V AC a pólusok között alapvető szigeteléssel. A lökőfeszültség-állóság (Uimp) értéke 4 kV 1,2/50 μs időtartam alatt. A szennyezési fok 3, ami azt jelenti, hogy a relé képes megfelelően működni ipari környezetben is.
Schneider Electric Harmony Electromechanical Relays - RPM21P7 - RPM teljesítményrelé, 2CO, 15A, 230VAC, tesztgombbal műszaki adatok
Általános adatok
Termékcsalád: Harmony Electromechanical Relays
Sorozat: RPM széria
Termék vagy alkatrész típusa: Plug-in relé
Érintkezők típusa és összetétele: 2 C/O (váltóérintkező)
Relétípus: Teljesítmény relé
Állapotjelző LED: Nincs
Elektromos paraméterek
Vezérlőkör feszültsége [Uc]: 230 V AC 50/60 Hz
Minimális kapcsolási kapacitás: 170 mW 10 mA, 17 V esetén
Elengedési idő: 20 ms névleges feszültségnél
Hagyományos zárt termikus áramerősség [Ithe]: 15 A -40...55 °C-on
Névleges üzemi áram [Ie]:
- 15 A 277 V (AC) UL szerint
- 15 A 28 V (DC) UL szerint
- 15 A 250 V (AC) NO IEC szerint
- 15 A 28 V (DC) NO IEC szerint
- 7.5 A 250 V (AC) NC IEC szerint
- 7.5 A 28 V (DC) NC IEC szerint
Védettségi fokozat (csak ház): IP40 IEC 60529 szerint
Névleges üzemi feszültséghatárok: 184...253 V AC
Szigetelési feszültség [Ui]:
- 250 V IEC szerint
- 300 V CSA szerint
- 300 V UL szerint
Maximális kapcsolási feszültség: 250 V IEC szerint
Elengedési feszültség küszöb: >= 0.15 Uc AC
Maximális kapcsolási kapacitás: 3750 VA / 420 W
Mechanikai jellemzők
Mechanikai élettartam: 10.000.000 ciklus
Elektromos élettartam: 100.000 ciklus rezisztív terhelésnél
Biztonsági megbízhatósági adat: B10d = 100.000
Működési gyakoriság:
- <= 1200 ciklus/óra terhelés alatt
- <= 18000 ciklus/óra terhelés nélkül
Kihasználási együttható: 20 %
Dielektromos szilárdság:
- 1500 V AC érintkezők között mikro-megszakítással
- 2000 V AC tekercs és érintkező között megerősített szigeteléssel
- 2000 V AC pólusok között alapvető szigeteléssel
Lökőfeszültség-állóság [Uimp]: 4 kV 1.2/50 µs alatt
Védelmi kategória: RT I
Telepítési jellemzők
Szerelési támasz: Plug-in
Működési pozíció: Bármilyen helyzet
Tesztszintek: A szint csoportos szerelés
Érintkezők anyaga: AgNi
Csatlakozó kialakítása: Lapos (faston típusú)
Környezeti feltételek
Üzemi környezeti levegő hőmérséklet: -40...55 °C
Tárolási környezeti levegő hőmérséklet: -40...85 °C
Átlagos tekercsfogyasztás VA-ban: 1.1 60 Hz-nél
Szennyezési fok: 3
Szabványok:
- IEC 61810-1
- UL 508
- CSA C22.2 No 14
Terméktanúsítványok:
- UL
- EAC
- CSA
Rezgésállóság:
- 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus működés közben
- 5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem működő állapotban
Ütésállóság:
- 15 gn működés közben
- 30 gn nem működő állapotban
