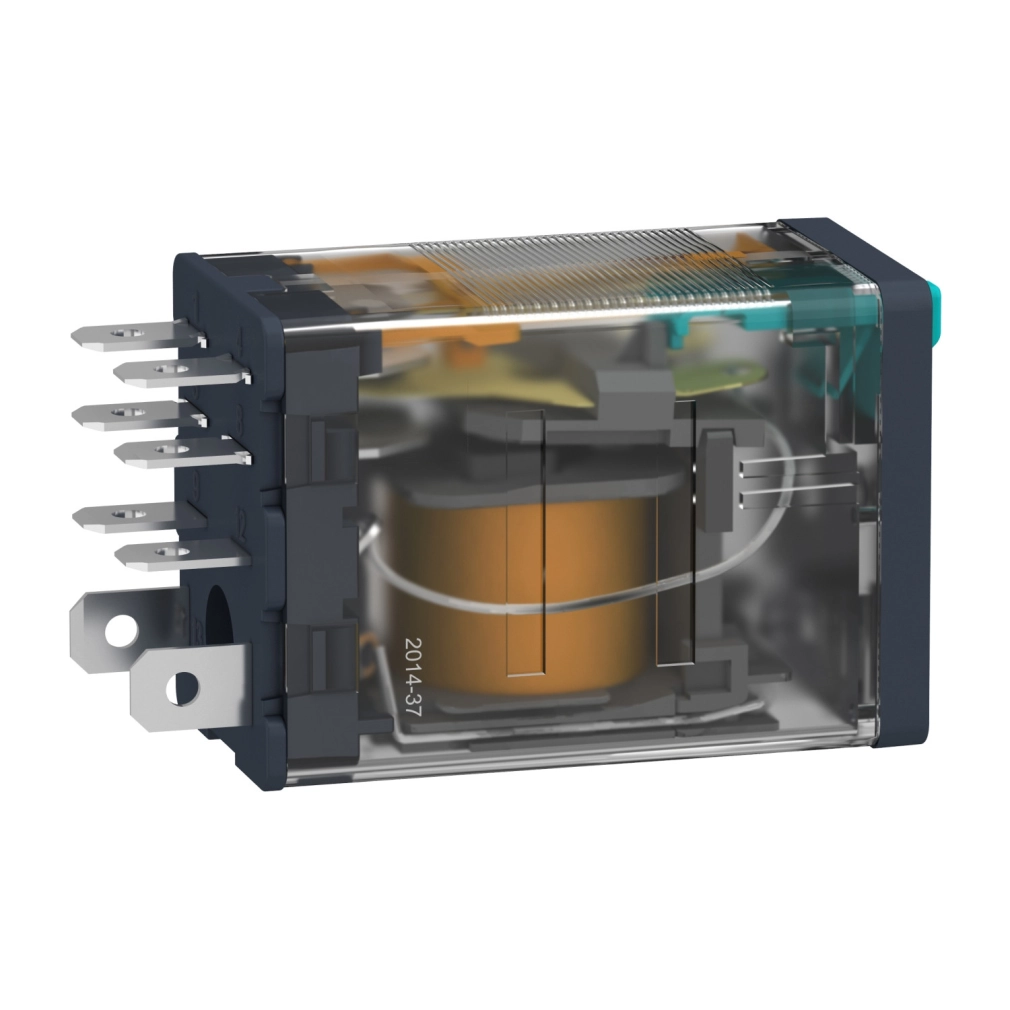

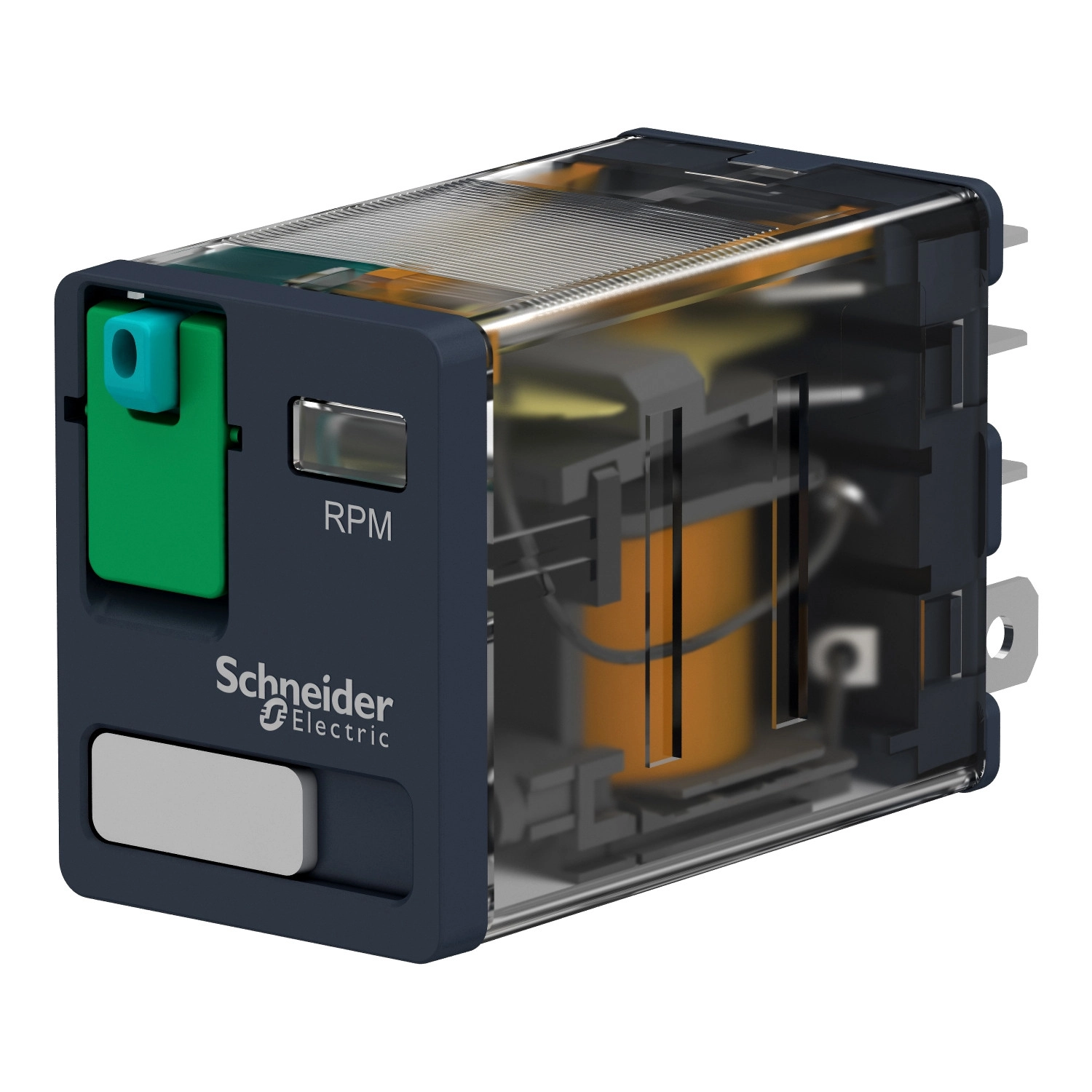

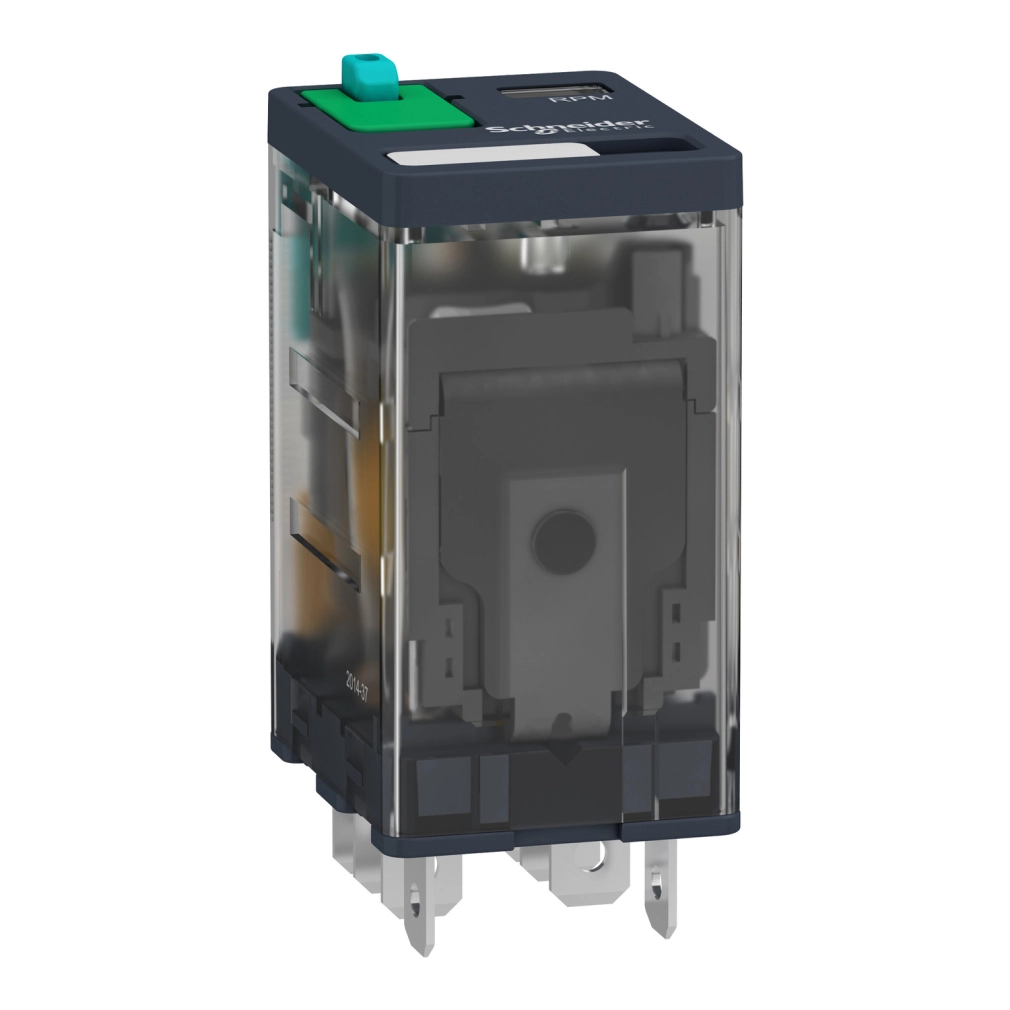

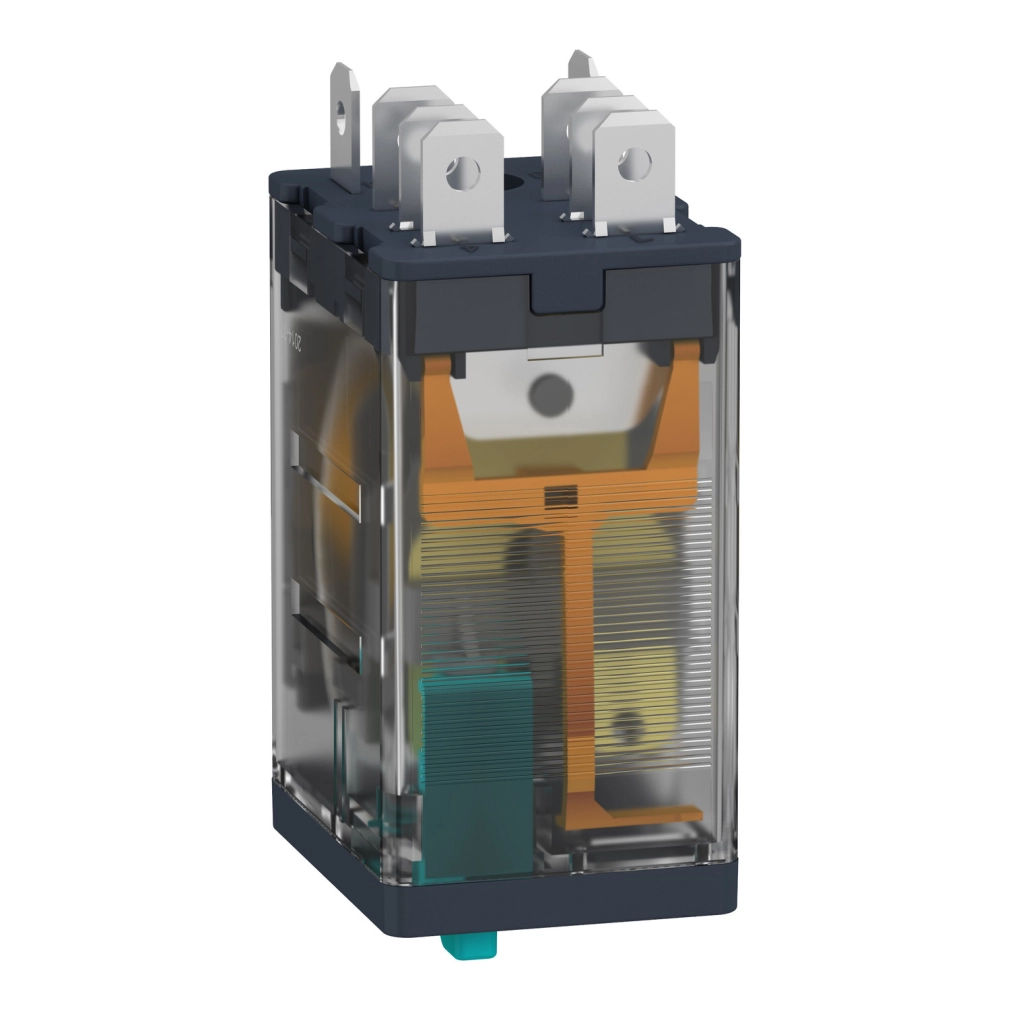

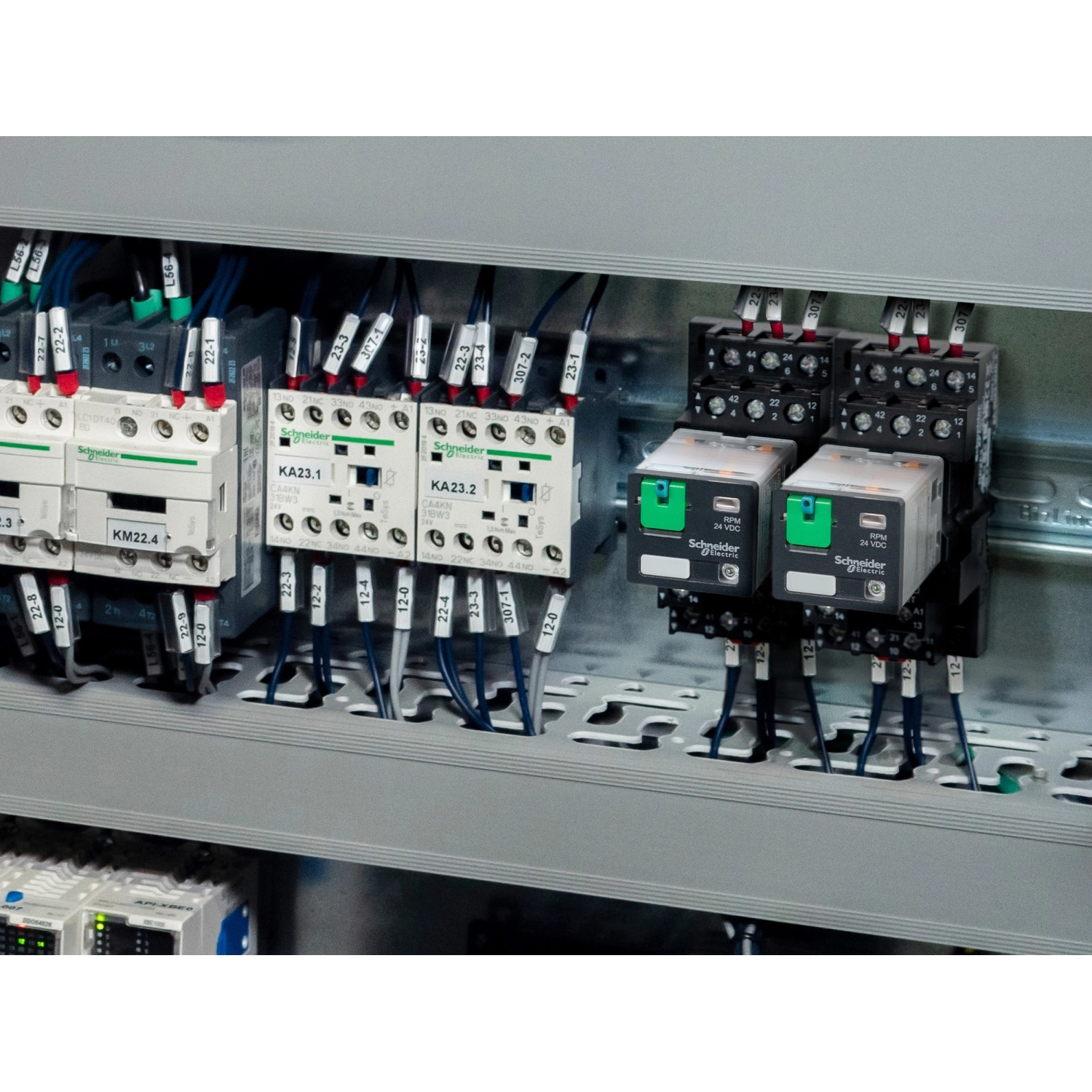

A Schneider Electric Harmony Electromechanical Relays sorozatából származó RPM21JD típusú teljesítményrelé egy kiváló minőségű, kompakt kialakítású elektromechanikus relé, amely számos ipari és épületautomatizálási alkalmazásban nyújt megbízható megoldást. A termék a Schneider Electric RPM sorozat tagja, amely a plug-in típusú relék között kiemelkedő teljesítményt és hosszú élettartamot biztosít.

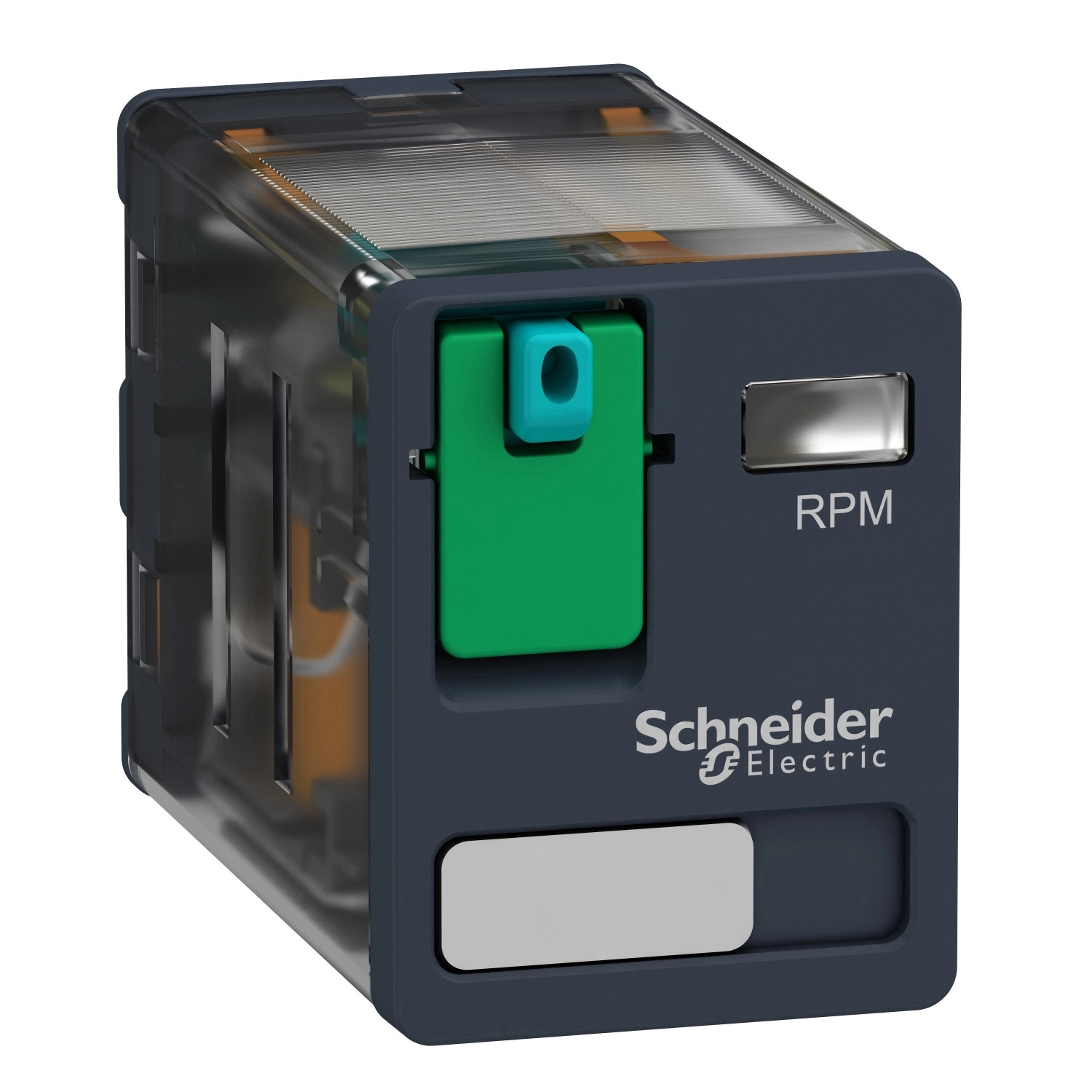

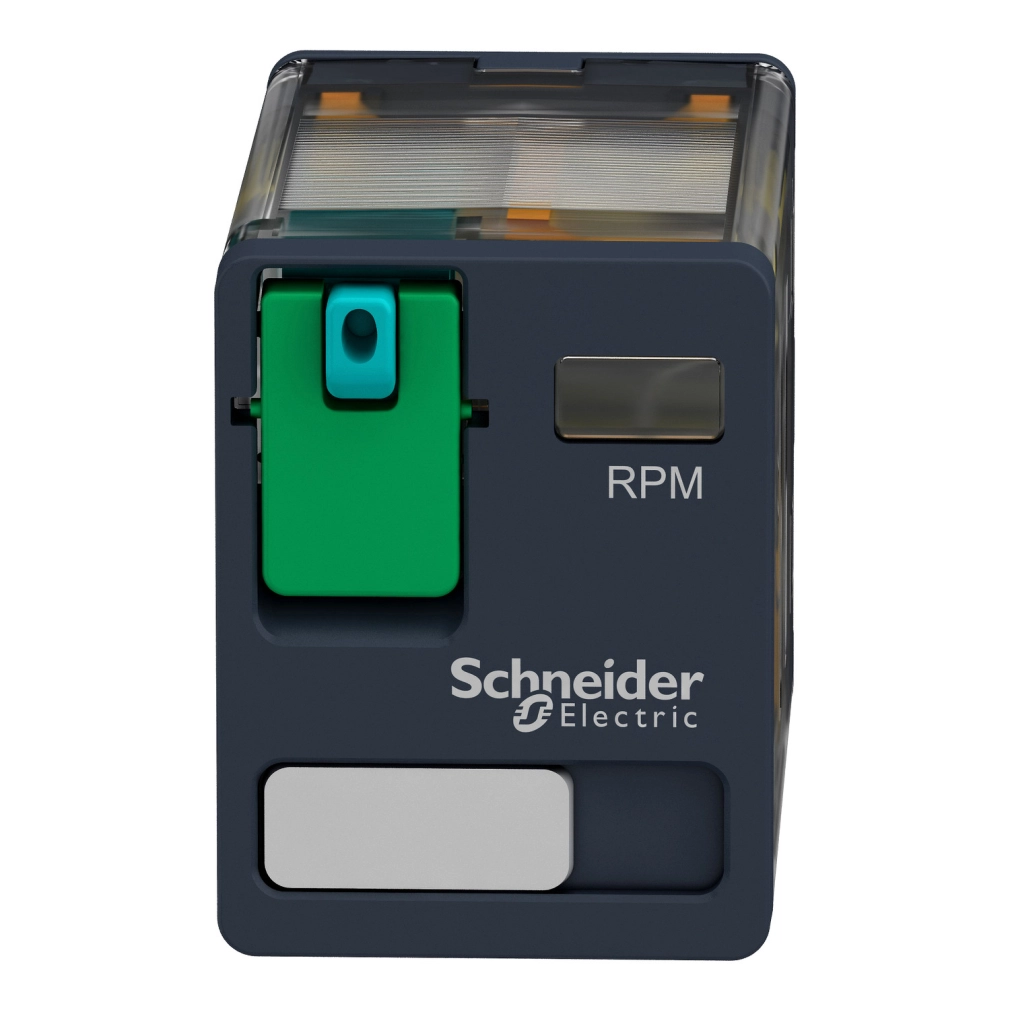

Az RPM21JD relé 2 váltóérintkezővel (2C/O) rendelkezik, amelyek maximálisan 15A áramerősséget képesek kapcsolni. A relé 12 V DC vezérlőfeszültséggel működik, működési feszültségtartománya 9,6-13,2 V DC között van. A termék különleges tulajdonsága a zárható tesztgomb, amely lehetővé teszi a relé működésének manuális ellenőrzését és tesztelését anélkül, hogy a vezérlőáramkört módosítani kellene. Ez a funkció különösen hasznos karbantartási és hibakeresési feladatok során. A termék nem rendelkezik státusz LED-del, így az állapotjelzés vizuális megfigyeléssel történhet.
A relé kiemelkedő elektromos tulajdonságokkal rendelkezik, mint például a 15 A névleges üzemi áram 277 V AC mellett az UL szerint, vagy 15 A 250 V AC (NO) és 7,5 A 250 V AC (NC) az IEC szabvány szerint. A relé rendkívül robusztus, mechanikai élettartama 10 millió működési ciklus, míg elektromos élettartama ellenállásos terhelés mellett 100 000 ciklus. Az IP40 védettségi fokozat megfelelő védelmet nyújt a környezeti hatások ellen. Működési hőmérséklet-tartománya -40°C és +55°C között van, ami lehetővé teszi a szélsőséges környezetben történő alkalmazást is.
A relé maximális kapcsolási kapacitása 3750 VA vagy 420 W, a minimális kapcsolási képessége pedig 170 mW 10 mA és 17 V mellett. Dielektromos szilárdsága kiemelkedő: 1500 V AC érintkezők között mikro-megszakítással, 2000 V AC a tekercs és az érintkezők között megerősített szigeteléssel, valamint 2000 V AC a pólusok között alapszigetelés mellett. A névleges lökőfeszültség-állóság 4 kV 1,2/50 μs mellett, ami kiváló védelmet biztosít hálózati tranziensek ellen.
A termék megfelel a UL 508, IEC 61810-1 és CSA C22.2 No 14 szabványoknak, és rendelkezik UL, CSA és EAC tanúsítványokkal. A relé csatlakozói AgNi (ezüst-nikkel) anyagból készültek, ami kiváló vezetőképességet és hosszú élettartamot biztosít. A csatlakozók formája lapos (faston típusú), ami megkönnyíti a gyors és megbízható szerelést. A relé rezgésállósága üzemelés közben 3 gn, ±1 mm amplitúdóval (f = 10-150 Hz) 5 ciklusra, míg ütésállósága üzemelés közben 15 gn, nem üzemelő állapotban pedig 30 gn.
Schneider Electric Harmony Electromechanical Relays - RPM21JD - RPM teljesítményrelé, 2CO, 15A, 12VDC, tesztgomb műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozatnév: RPM sorozat
Termék típusa: Plug-in relé
Érintkezők típusa és összetétele: 2 C/O (váltóérintkező)
Relé típusa: Teljesítményrelé
Állapotjelző LED: Nincs
Vezérlőáramkör feszültsége: 12 V DC
Minimális kapcsolási képesség: 170 mW 10 mA, 17 V mellett
Elengedési idő: 20 ms névleges feszültségen
Környezeti hőmérséklet működés közben: -40...55 °C
Hagyományos zárt termikus áram: 15 A -40...55 °C mellett
Kiegészítő adatok
Vezérlés típusa: Zárható tesztgomb
Névleges üzemi áram: 15 A 277 V (AC) UL szerint
15 A 28 V (DC) UL szerint
15 A 250 V (AC) NO IEC szerint
15 A 28 V (DC) NO IEC szerint
7,5 A 250 V (AC) NC IEC szerint
7,5 A 28 V (DC) NC IEC szerint
Védettségi fokozat (csak ház): IP40 IEC 60529 szerint
Névleges üzemi feszültség határértékek: 9,6...13,2 V DC
Névleges szigetelési feszültség: 250 V IEC szerint
300 V CSA szerint
300 V UL szerint
Maximális kapcsolási feszültség: 250 V IEC szerint
Ejtési feszültség küszöbérték: >= 0,1 Uc DC
Maximális kapcsolási kapacitás: 3750 VA
420 W
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 100000 ciklus ellenállásos terhelésnél
Biztonsági megbízhatósági adatok: B10d = 100000
Működési sebesség: <= 1200 ciklus/óra terheléssel
<= 18000 ciklus/óra terhelés nélkül
Kihasználási együttható: 20 %
Elektromos tulajdonságok
Dielektromos szilárdság: 1500 V AC érintkezők között mikro-megszakítással
2000 V AC a tekercs és az érintkező között megerősítve
2000 V AC pólusok között alapvető
Névleges lökőfeszültség-állóság: 4 kV 1,2/50 µs mellett
Védelmi kategória: RT I
Mechanikai jellemzők
Szerelési támogatás: Plug-in
Működési pozíció: Bármilyen helyzet
Tesztelési szintek: A szint csoportos felszerelés
Eszköz bemutatása: Teljes termék
Érintkezők anyaga: AgNi

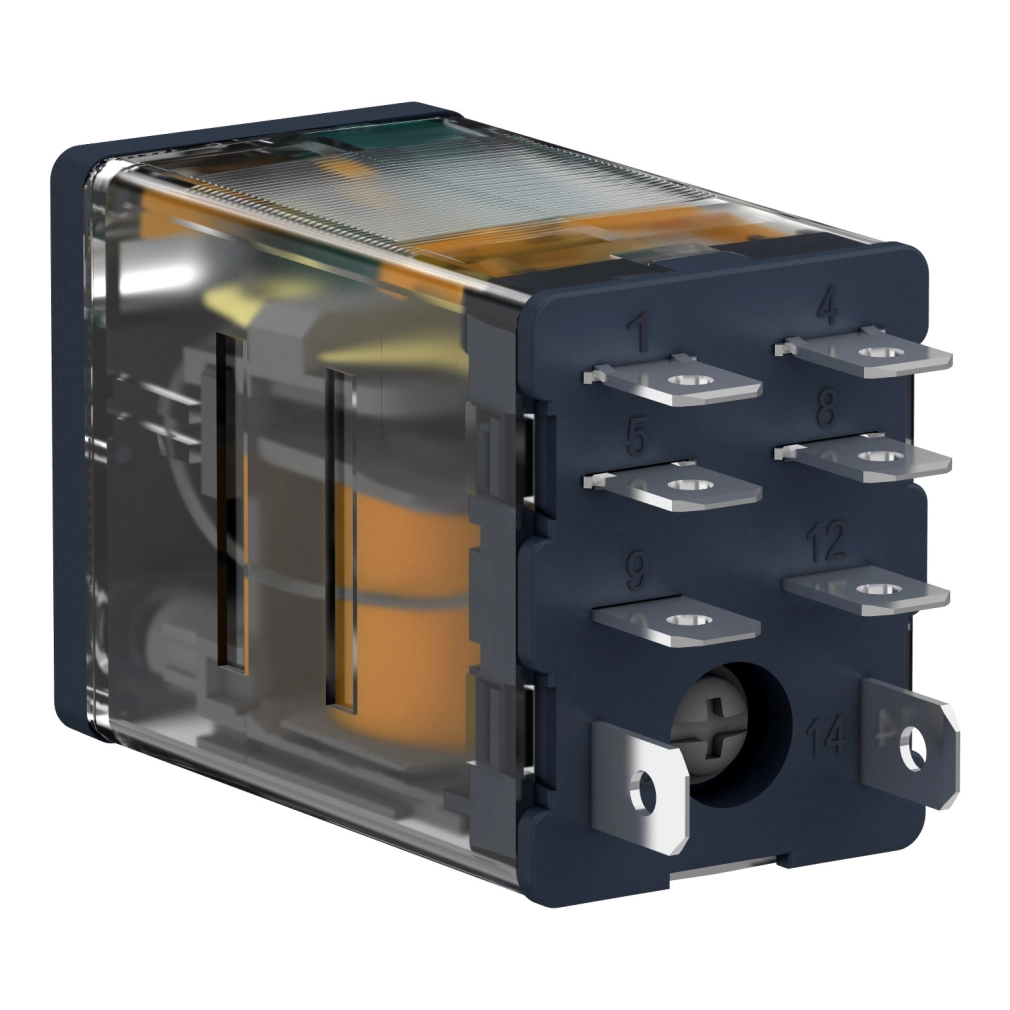

Tű alakja: Lapos (faston típusú)
Környezeti tulajdonságok
Szennyezési fok: 3
Szabványok: UL 508
IEC 61810-1
CSA C22.2 No 14
Termék tanúsítványok: UL
EAC
CSA
Környezeti hőmérséklet tárolás során: -40...85 °C
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus üzemelés közben
5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem üzemelés közben
Ütésállóság: 15 gn üzemelés közben
30 gn nem üzemelés közben
