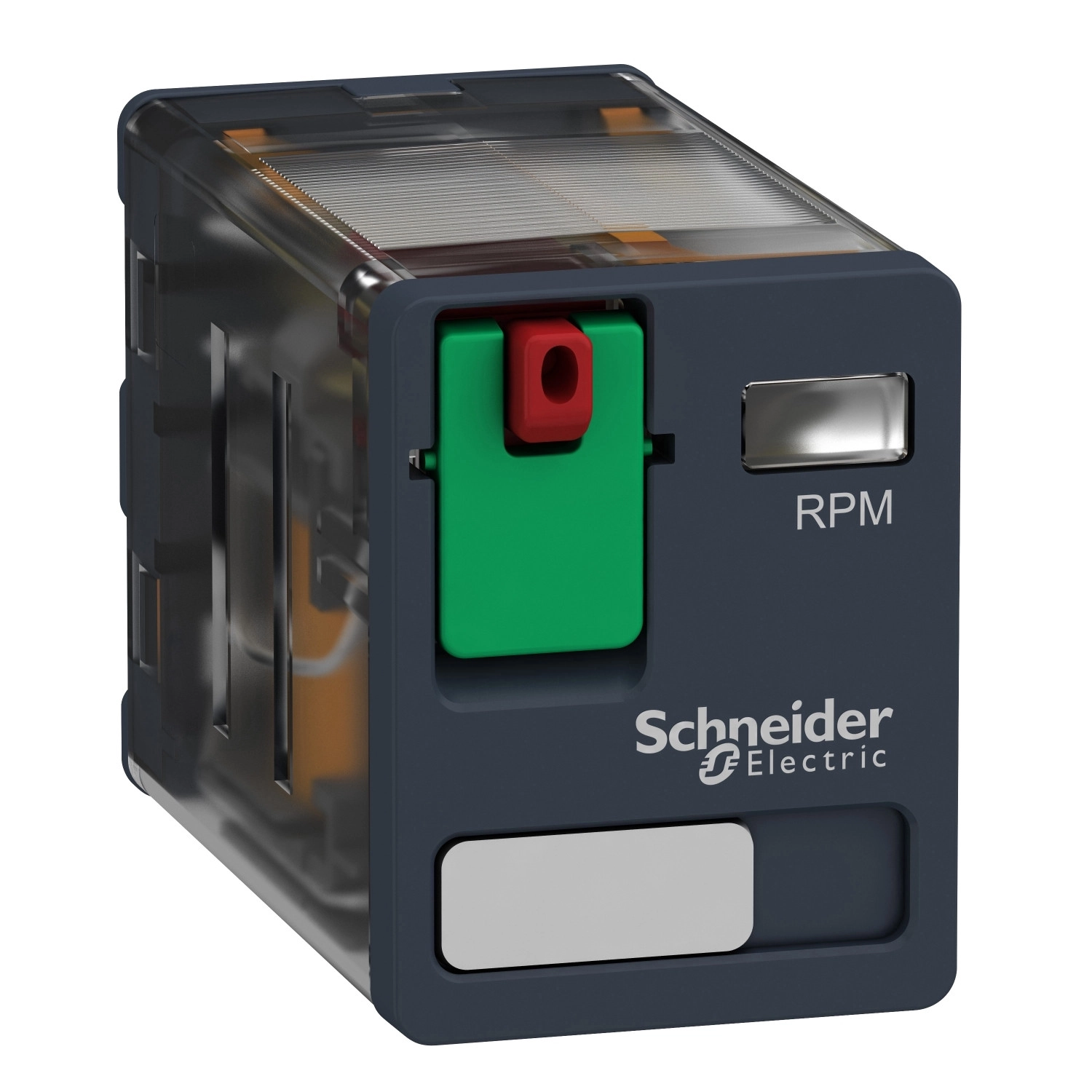

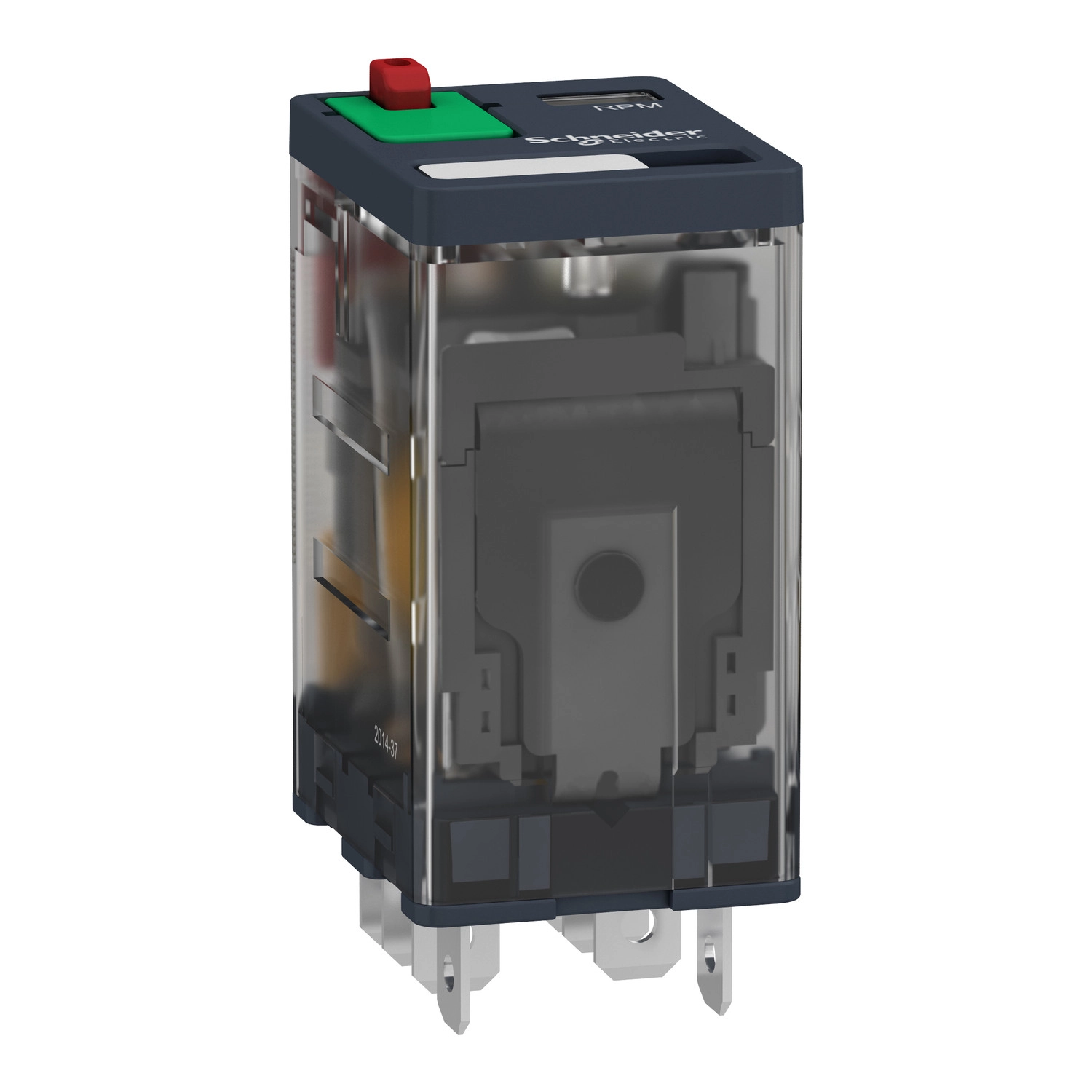

A Schneider Electric RPM21F7 teljesítményrelé a Harmony Electromechanical Relays sorozat kiváló minőségű, dugaszolható relé változata, amely nagy megbízhatóságot és hosszú élettartamot biztosít ipari alkalmazásokban. Ez a kompakt kialakítású 15A terhelhetőségű relé ideális megoldást kínál kapcsolási feladatokhoz különböző vezérlési rendszerekben, ahol a megbízható működés elengedhetetlen.
Az RPM21F7 modell 2 CO (váltóérintkező) konfigurációval rendelkezik, amely sokoldalú alkalmazást tesz lehetővé. A 120V AC 50/60 Hz vezérlőfeszültséggel működő relé tervezésekor különös figyelmet fordítottak a funkcionalitásra és a könnyű használhatóságra, amit a beépített rögzíthető tesztgomb is bizonyít. Ez a funkció lehetővé teszi a berendezés egyszerű tesztelését és hibaelhárítását anélkül, hogy módosítanod kellene a vezérlőáramkört. A relé nem tartalmaz LED állapotjelzőt, ami bizonyos alkalmazásokban előnyös lehet.
A műszaki paramétereket tekintve az RPM21F7 relé 15 A-es névleges árammal rendelkezik 277 V AC és 28 V DC esetén az UL szabványnak megfelelően. A működési hőmérséklet-tartománya -40...55 °C, ami széles körű alkalmazhatóságot biztosít különböző környezeti feltételek mellett. Az IP40-es védettség megfelelő védelmet nyújt a por és a víz ellen a legtöbb ipari környezetben. A minimális kapcsolási képesség 170 mW 10 mA és 17 V esetén, míg a maximális kapcsolási képesség 3750 VA vagy 420 W. A relé kioldási ideje mindössze 20 ms névleges feszültségen, ami gyors reakcióidőt biztosít a kritikus alkalmazásokban.
Az RPM21F7 relé mechanikai élettartama kiemelkedő: 10 000 000 ciklus, míg elektromos élettartama 100 000 ciklus ellenállás jellegű terhelésnél. A relé biztonsági megbízhatósága is kiváló, B10d értéke 100 000. A termék működési frekvenciája terhelés alatt legfeljebb 1200 ciklus/óra, terhelés nélkül pedig akár 18000 ciklus/óra, 20%-os kihasználtsági tényező mellett. A relé érintkezői AgNi anyagból készültek, amely kiváló elektromos vezetőképességet és kopásállóságot biztosít.
A Schneider Electric RPM21F7 teljesítményrelé számos tanúsítvánnyal rendelkezik, beleértve az UL, EAC és CSA minősítéseket, megfelelve a CSA C22.2 No 14, IEC 61810-1 és UL 508 szabványoknak. A termék 1500 V AC dielektromos szilárdságot biztosít érintkezők között mikro-leválasztással, 2000 V AC értéket tekercs és érintkező között megerősített szigeteléssel, valamint 2000 V AC értéket pólusok között alapvető szigeteléssel. A 4 kV névleges lökőfeszültség-állóság további védelmet nyújt a feszültségcsúcsok ellen. A termék védelmi kategóriája RT I, és bármilyen pozícióban felszerelhető, ami rugalmas telepítési lehetőségeket biztosít.
Schneider Electric Harmony Electromechanical Relays - RPM21F7 műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Electromechanical Relays
Sorozat neve: RPM sorozat
Termék vagy alkatrész típusa: Dugaszolható relé
Relé típusa: Teljesítményrelé
Érintkezők típusa és összetétele: 2 C/O (váltóérintkező)
Állapotjelző LED: Nincs
Elektromos jellemzők
Vezérlő áramkör feszültsége [Uc]: 120 V AC 50/60 Hz
Minimális kapcsolási képesség: 170 mW 10 mA-nél, 17 V-nál
Kioldási idő: 20 ms névleges feszültségnél
Névleges üzemi áram [Ie]: 15 A 277 V (AC)-nél UL szerinti megfelelőséggel
15 A 28 V (DC)-nél UL szerinti megfelelőséggel
15 A 250 V (AC) NO IEC szerinti megfelelőséggel
15 A 28 V (DC) NO IEC szerinti megfelelőséggel
7,5 A 250 V (AC) NC IEC szerinti megfelelőséggel
7,5 A 28 V (DC) NC IEC szerinti megfelelőséggel
Hagyományos zárt termikus áram [Ithe]: 15 A -40...55 °C-nál
Üzemi feszültség határértékei: 96...132 V AC
Névleges szigetelési feszültség [Ui]: 250 V IEC szerinti megfelelőséggel
300 V CSA szerinti megfelelőséggel
300 V UL szerinti megfelelőséggel
Maximális kapcsolási feszültség: 250 V IEC szerinti megfelelőséggel
Kiesési feszültség küszöbértéke: >= 0,15 Uc AC
Maximális kapcsolási képesség: 3750 VA / 420 W
Dielektromos szilárdság: 1500 V AC érintkezők között mikro-leválasztással
2000 V AC tekercs és érintkező között megerősített szigeteléssel
2000 V AC pólusok között alapvető szigeteléssel
Névleges lökőfeszültség-állóság [Uimp]: 4 kV 1,2/50 µs alatt
Mechanikai jellemzők

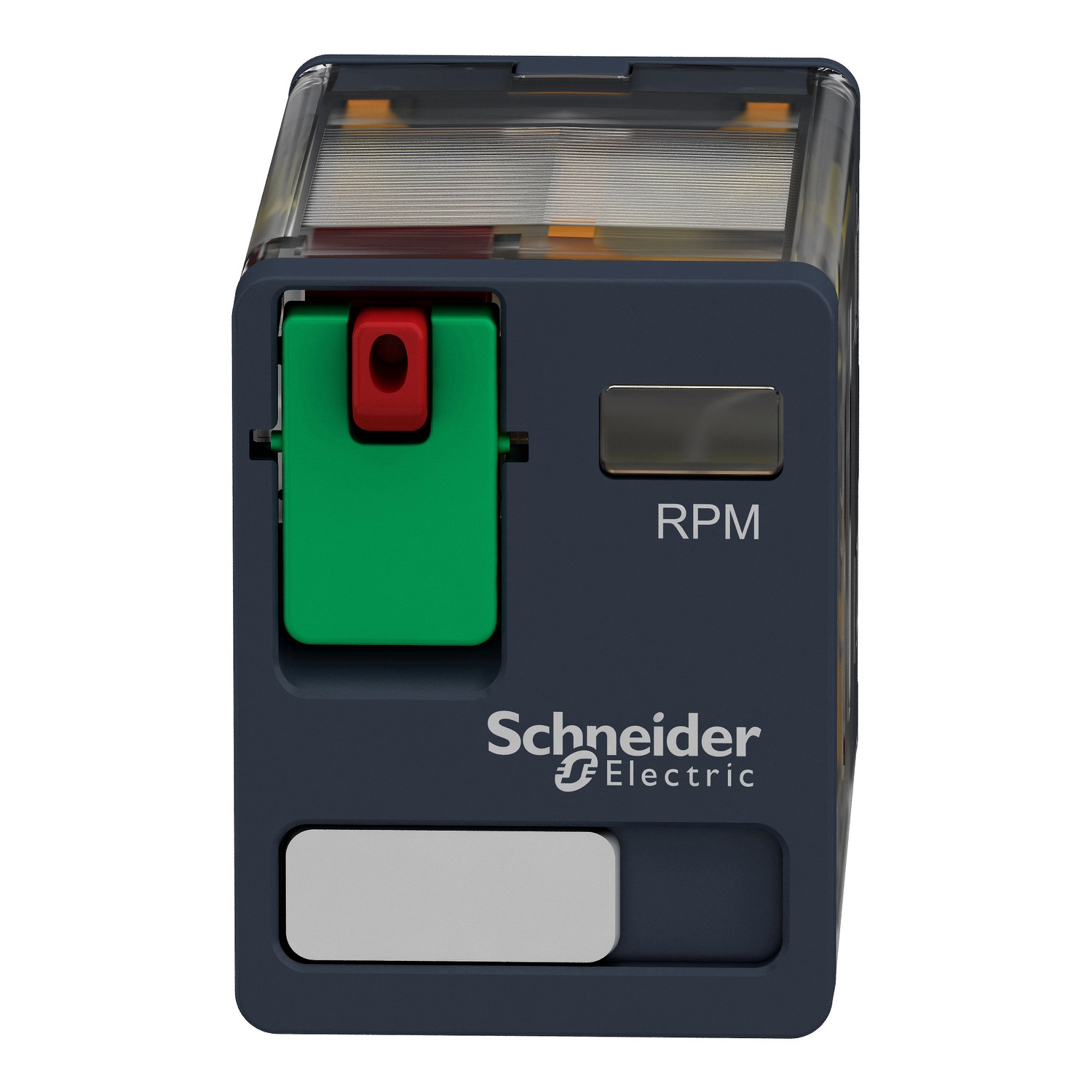

Vezérlés típusa: Rögzíthető tesztgomb
Védettségi fokozat (csak ház): IP40 IEC 60529 szerinti megfelelőséggel
Védelmi kategória: RT I

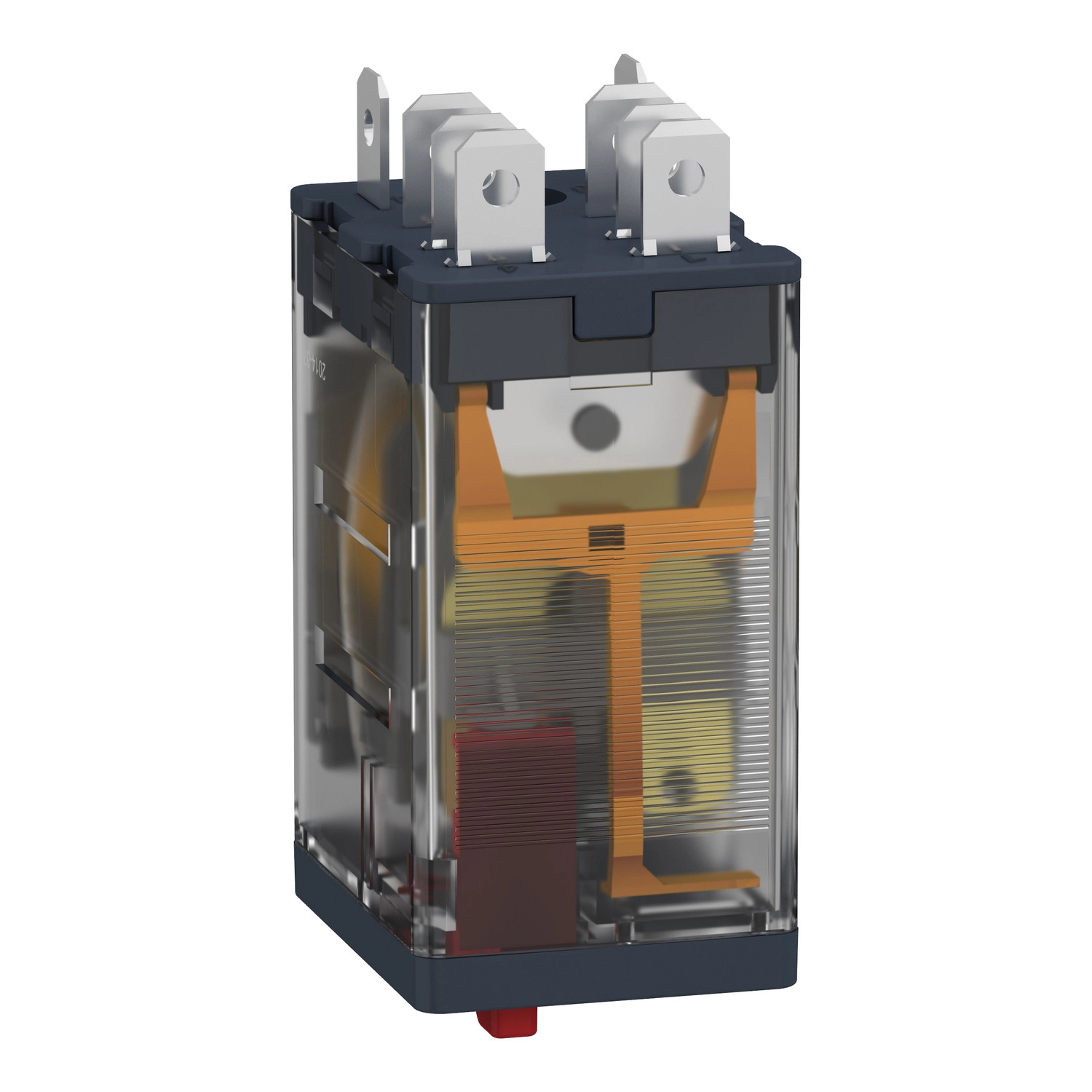

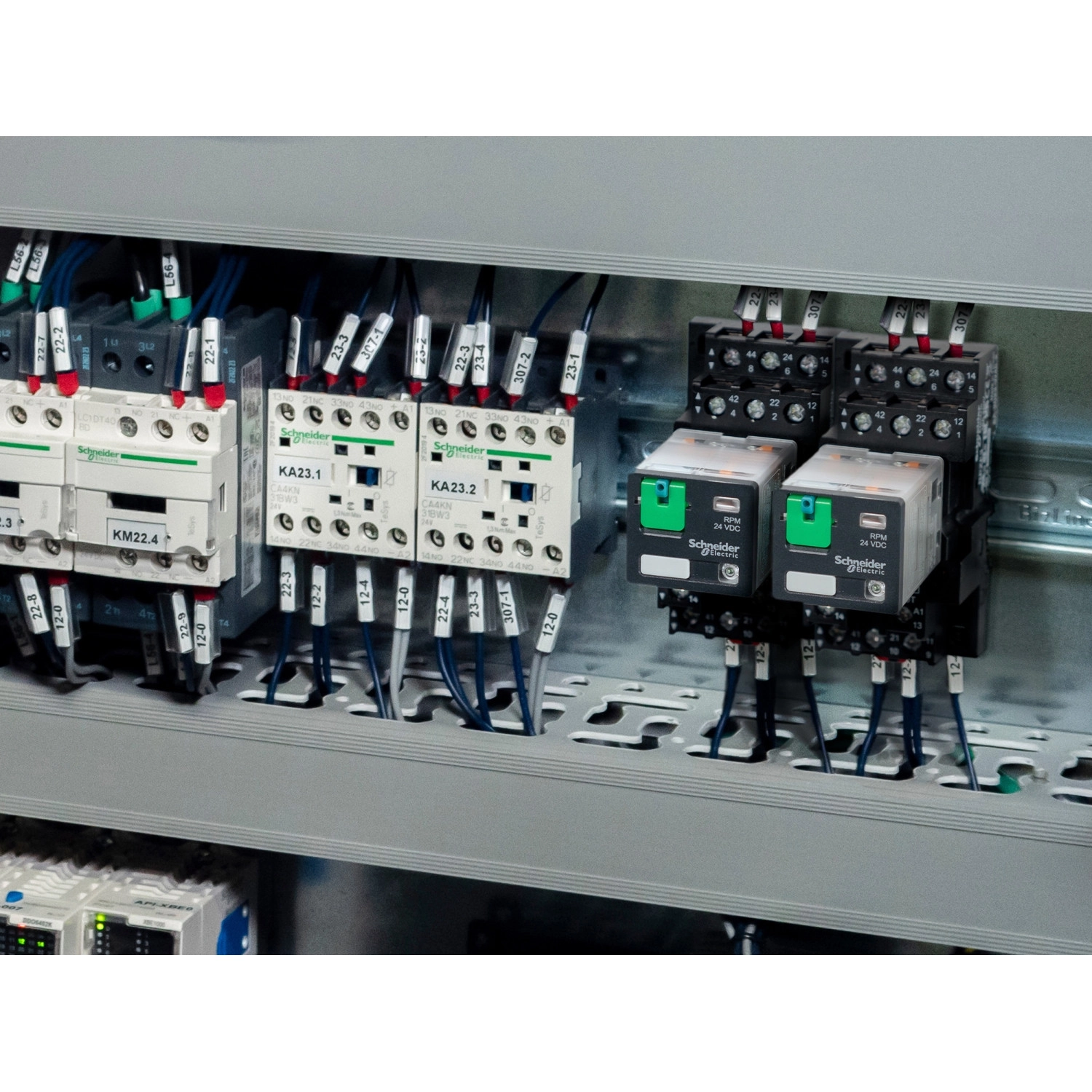

Szerelési támogatás: Dugaszolható
Üzemeltetési helyzet: Bármilyen pozíció
Tesztelési szintek: A szint, csoportos szerelés
Eszköz prezentációja: Teljes termék

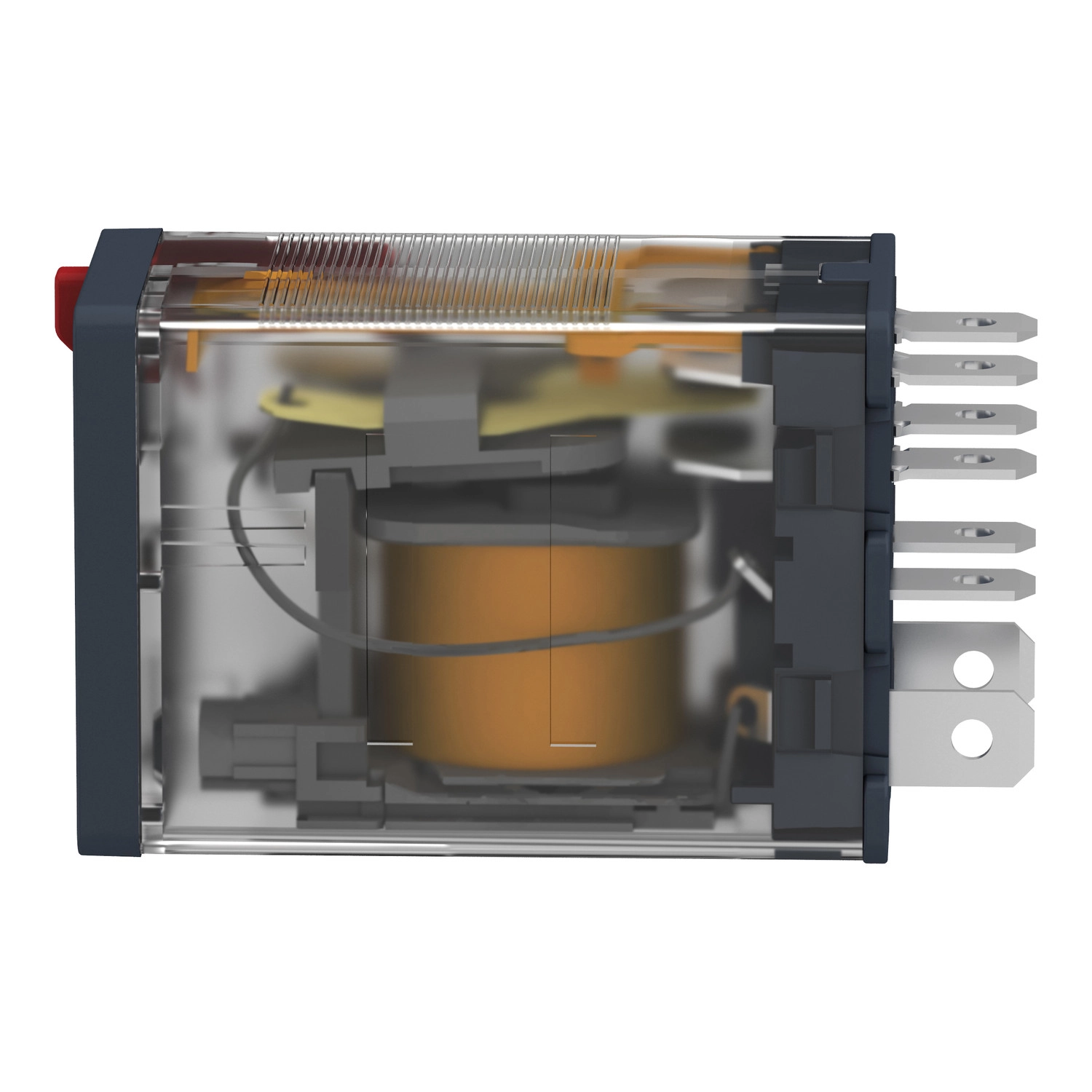

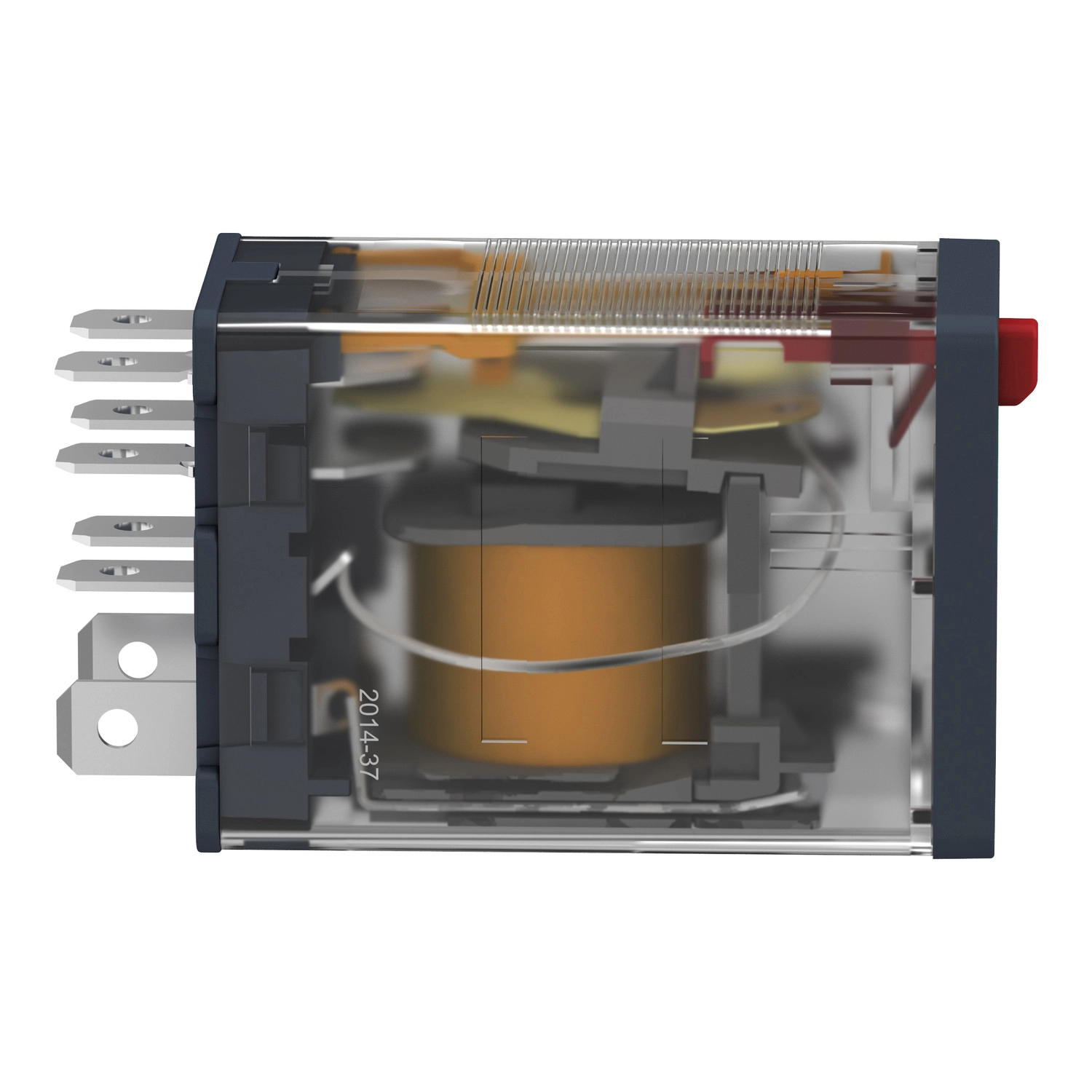

Érintkezők anyaga: AgNi

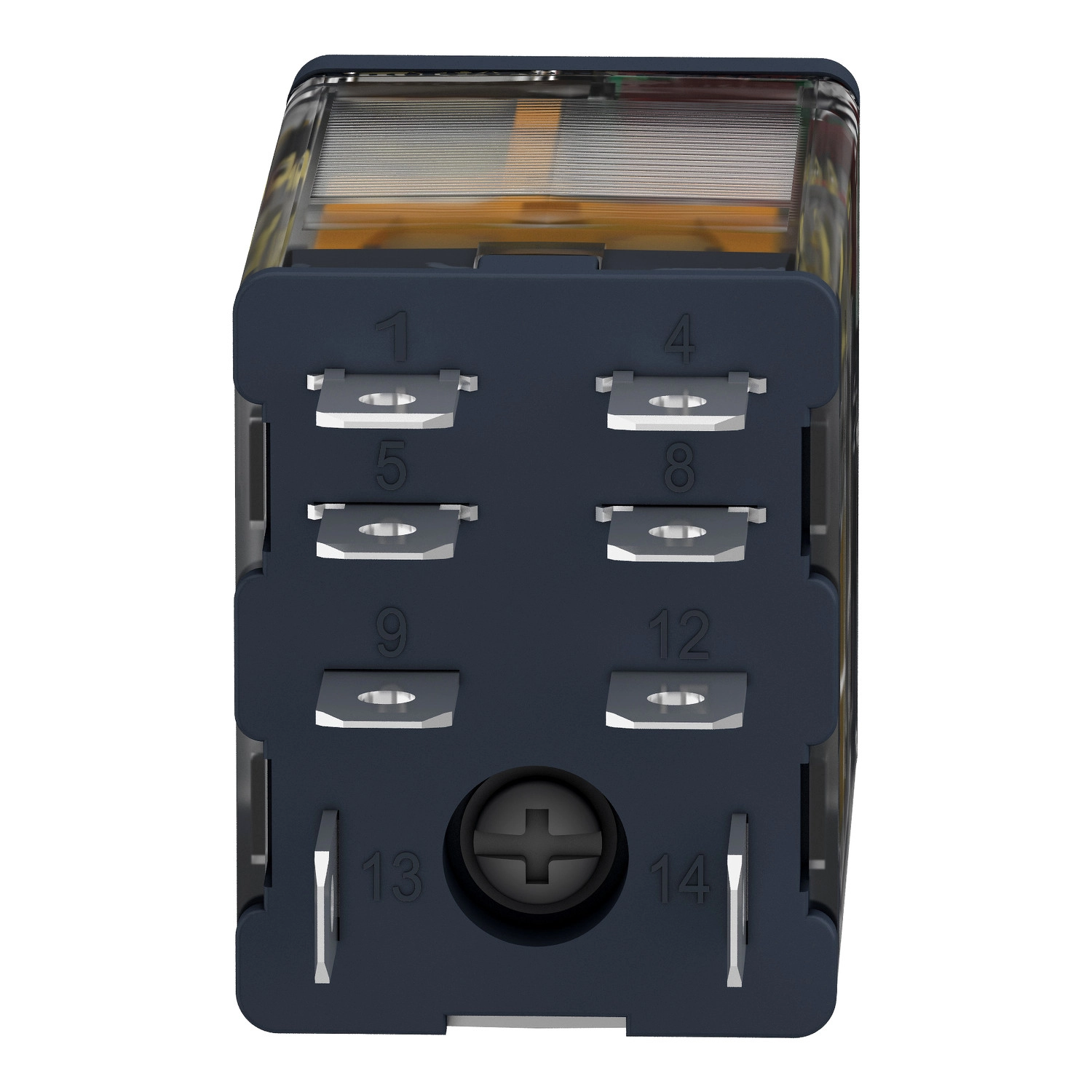

Érintkező alakja: Lapos (faston típus)
Tartósság
Mechanikai élettartam: 10000000 ciklus
Elektromos élettartam: 100000 ciklus ellenállás jellegű terhelésnél
Biztonsági megbízhatósági adatok: B10d = 100000
Üzemeltetési ráta: <= 1200 ciklus/óra terhelés alatt
Kihasználtsági együttható: 20 %
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -40...55 °C
Tárolási környezeti hőmérséklet: -40...85 °C
Átlagos tekercs fogyasztás VA-ben: 1,1 60 Hz-en
Szennyezési fokozat: 3
Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus üzemelés közben
5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz) 5 ciklus nem üzemelés közben
Ütésállóság: 15 gn üzemelés közben
30 gn nem üzemelés közben
Szabványok és tanúsítványok
Szabványok: CSA C22.2 No 14, IEC 61810-1, UL 508
Termék tanúsítványok: UL, EAC, CSA
