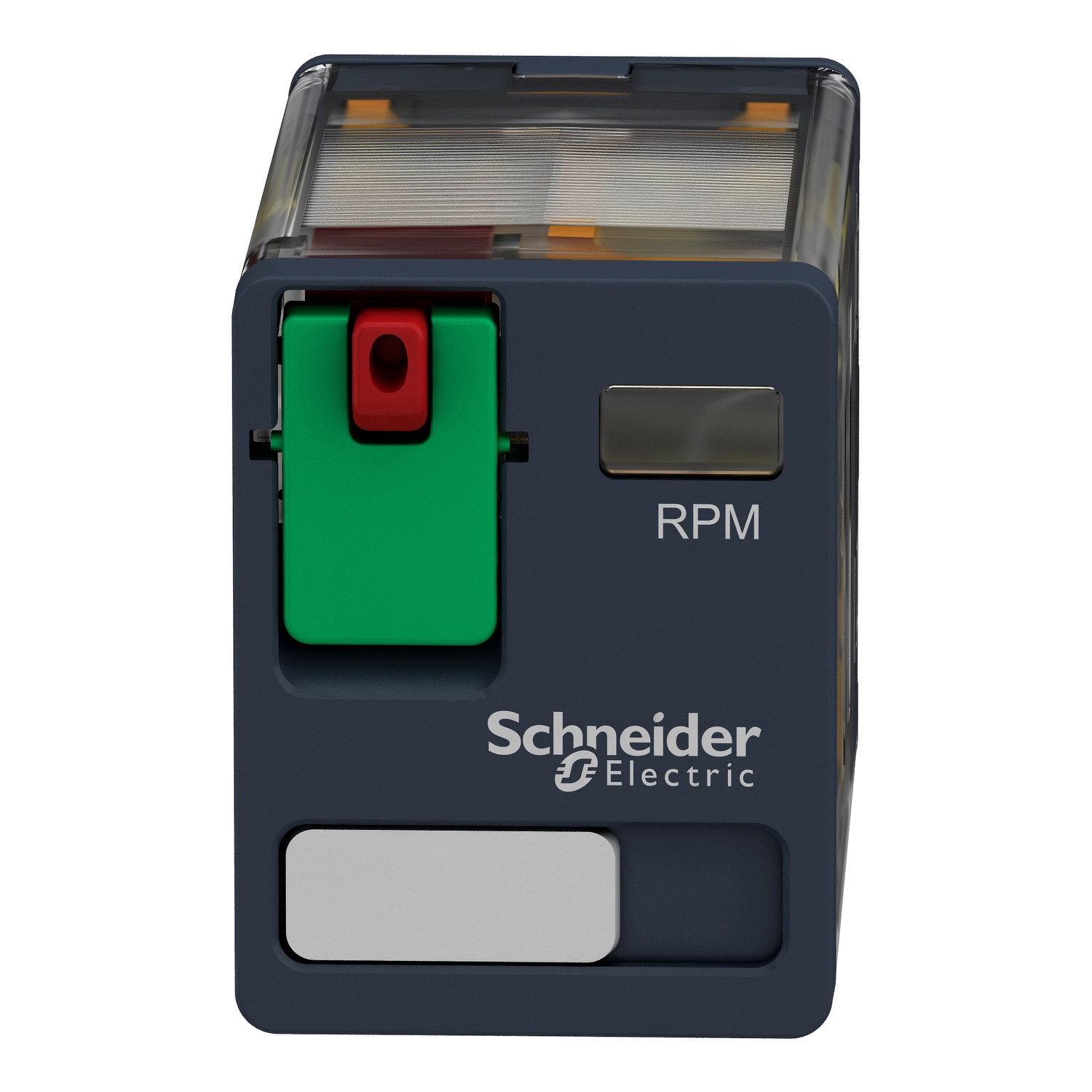

Schneider Electric Harmony Electromechanical Relays - RPM21B7 - RPM teljesítményrelé, 2CO, 15A, 24VAC, tesztgombbal

Szélesség méret: 25 mm

Hosszúság méret: 50 mm

Magasság méret: 20 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Harmony Electromechanical Relays - RPM21B7 - RPM teljesítményrelé, 2CO, 15A, 24VAC, tesztgombbal

Name: Schneider Electric Harmony Electromechanical Relays - RPM21B7 - RPM teljesítményrelé, 2CO, 15A, 24VAC, tesztgombbal
Brand: Schneider Electric
SKU: 3389119401807
Price: 3527 HUF
Availability: InStock

3 527 Ft

Egyedi rendelésre

Egyedi rendelésre 7-14 munkanap alatt szállítható.

Cégre vennéd?

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Schneider Electric Harmony elektromechanikus relé

Kapcsoló relé

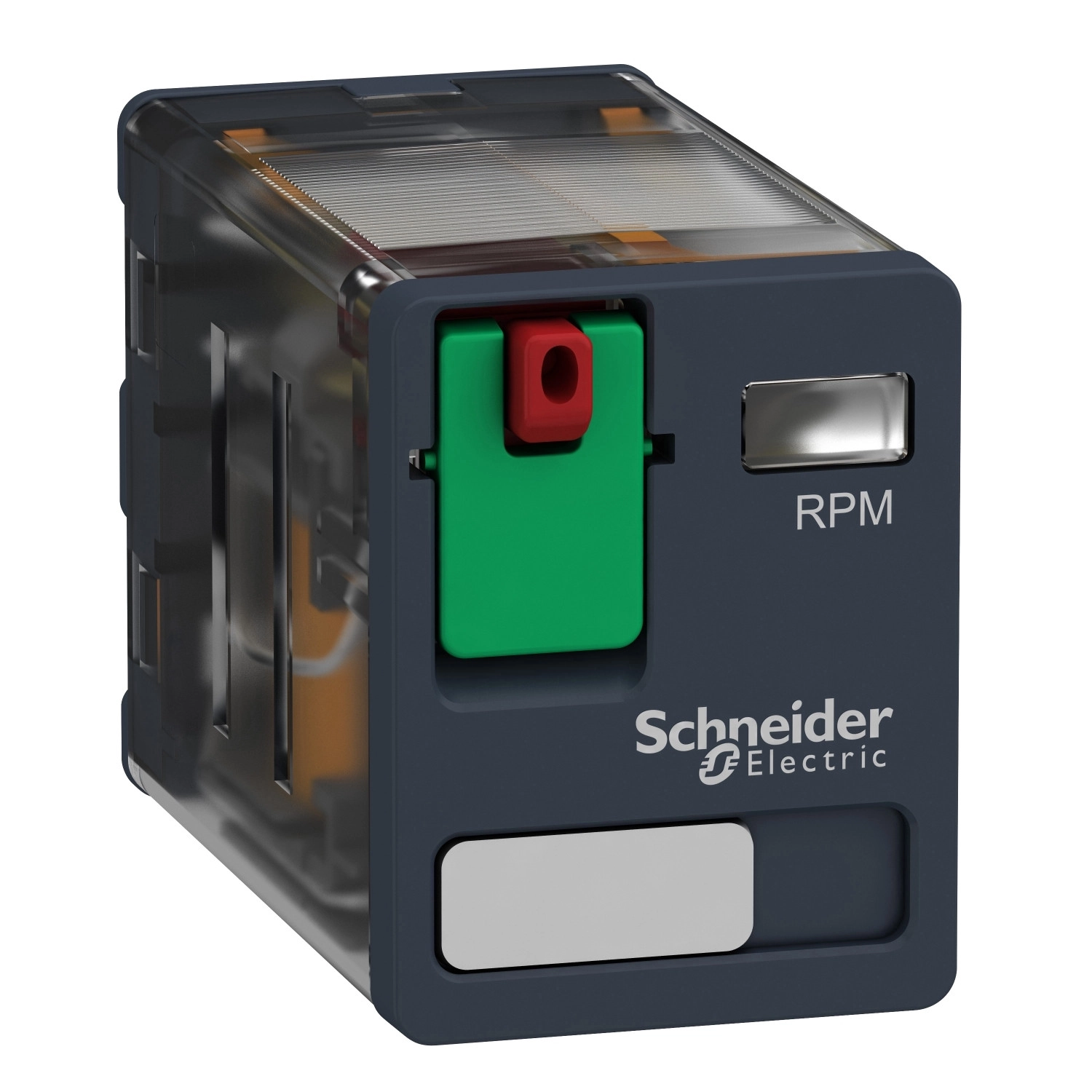

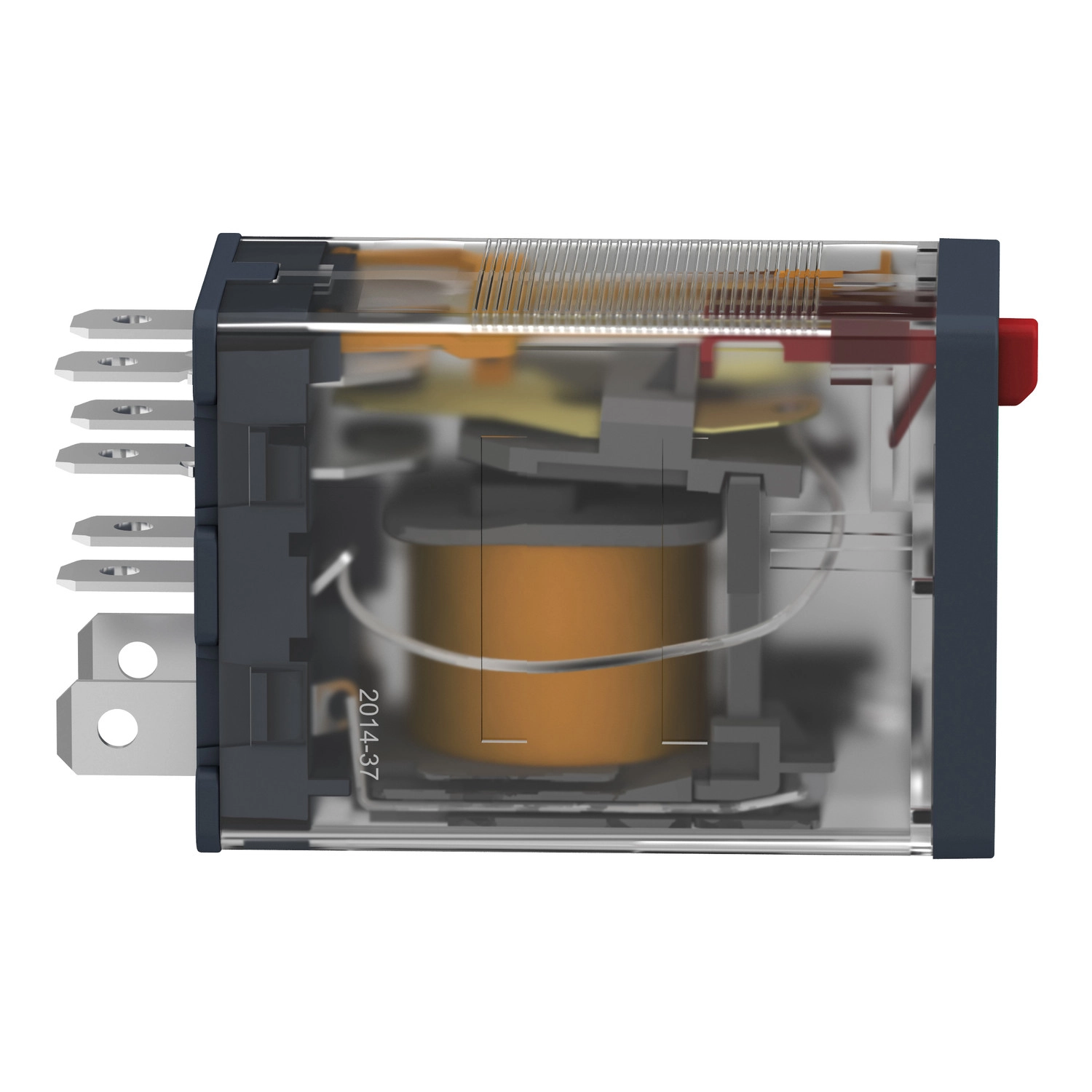

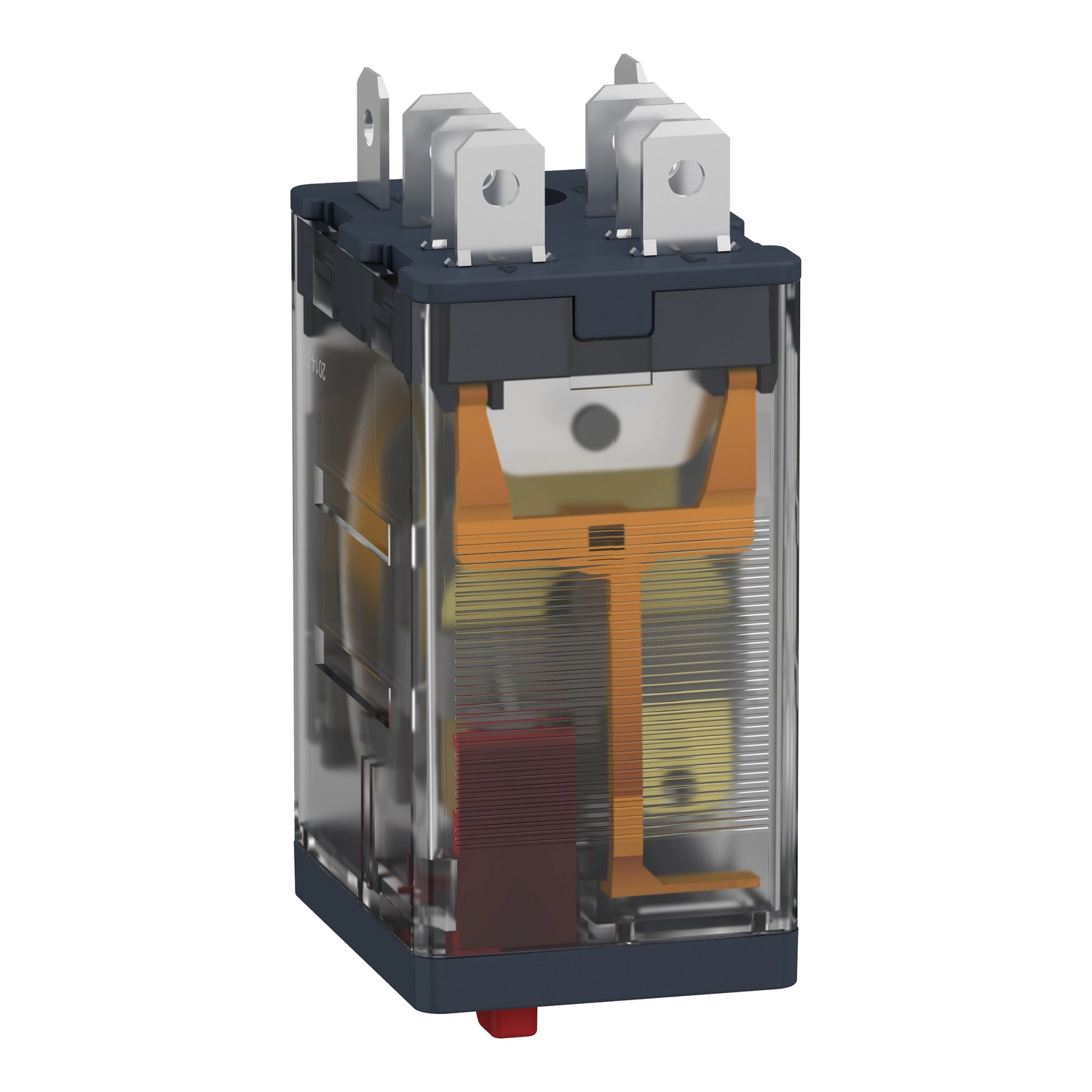

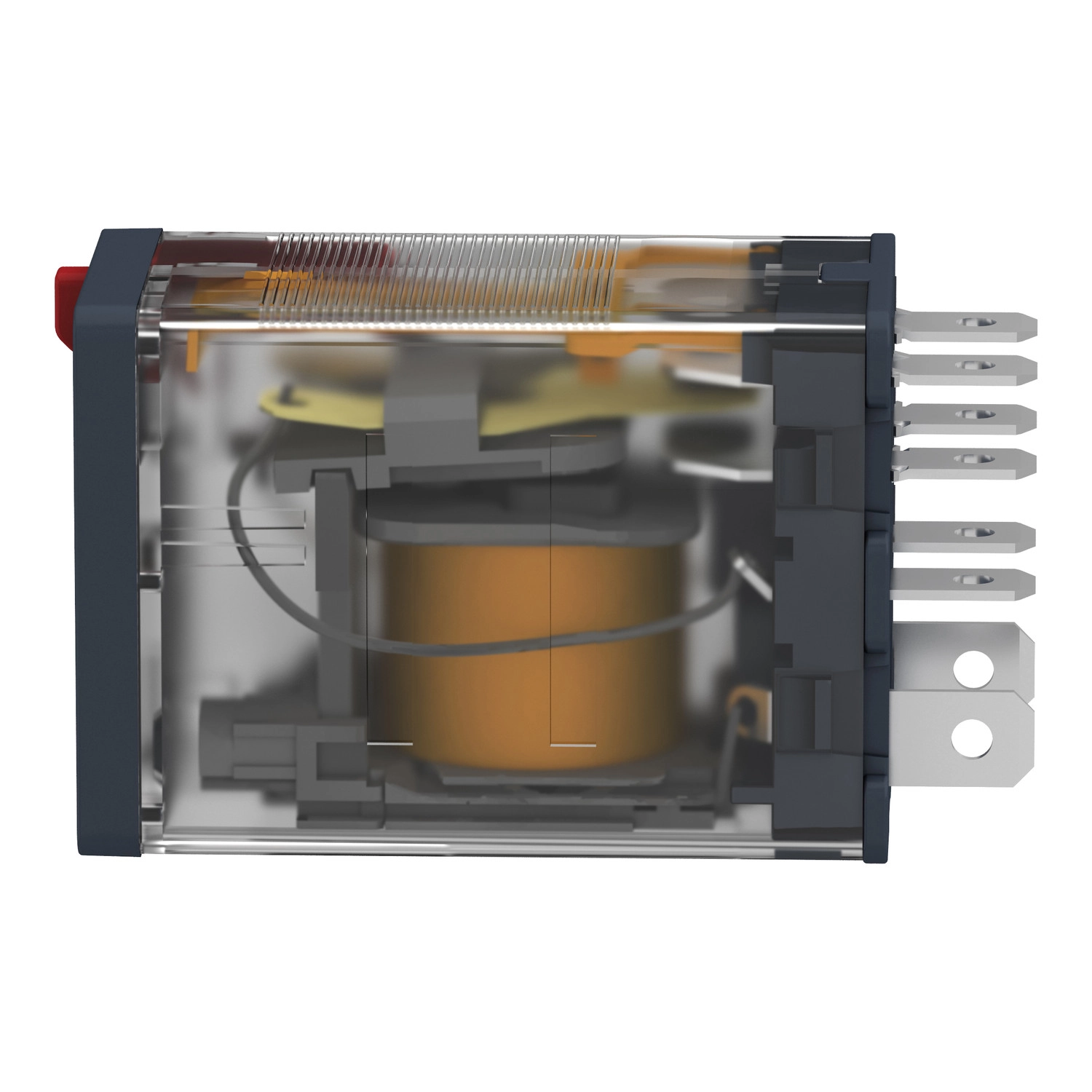

A Schneider Electric RPM21B7 egy kiváló minőségű plug-in teljesítményrelé a népszerű Harmony Electromechanical Relays termékvonalból, amely megbízható kapcsolást biztosít ipari és épületautomatizálási alkalmazásokhoz. Ez a 24V AC vezérlőfeszültséggel működő relé ideális választás olyan projektekhez, ahol kulcsfontosságú a robusztus kialakítás és a hosszú élettartam. A relé két váltóérintkezővel (2CO) rendelkezik, lehetővé téve a kettős áramkör kapcsolását egyetlen eszközzel.

A RPM21B7 maximális névleges működési árama 15A, ami kimagasló teljesítményt jelent a kompakt méretekhez képest. Az eszközt záróérintkező (NO) konfigurációban használva teljes 15A terhelhetőséggel bír 250V AC feszültségen, míg nyitóérintkező (NC) módban 7,5A terhelhetőséget kínál ugyanezen a feszültségen. Az AgNi (ezüst-nikkel) érintkezők kiváló elektromos vezetőképességet és korrózióállóságot biztosítanak, növelve az eszköz élettartamát és megbízhatóságát. A relé maximális kapcsolási kapacitása 3750 VA vagy 420 W, ami rendkívül sokoldalúvá teszi különböző terhelések kapcsolásához.

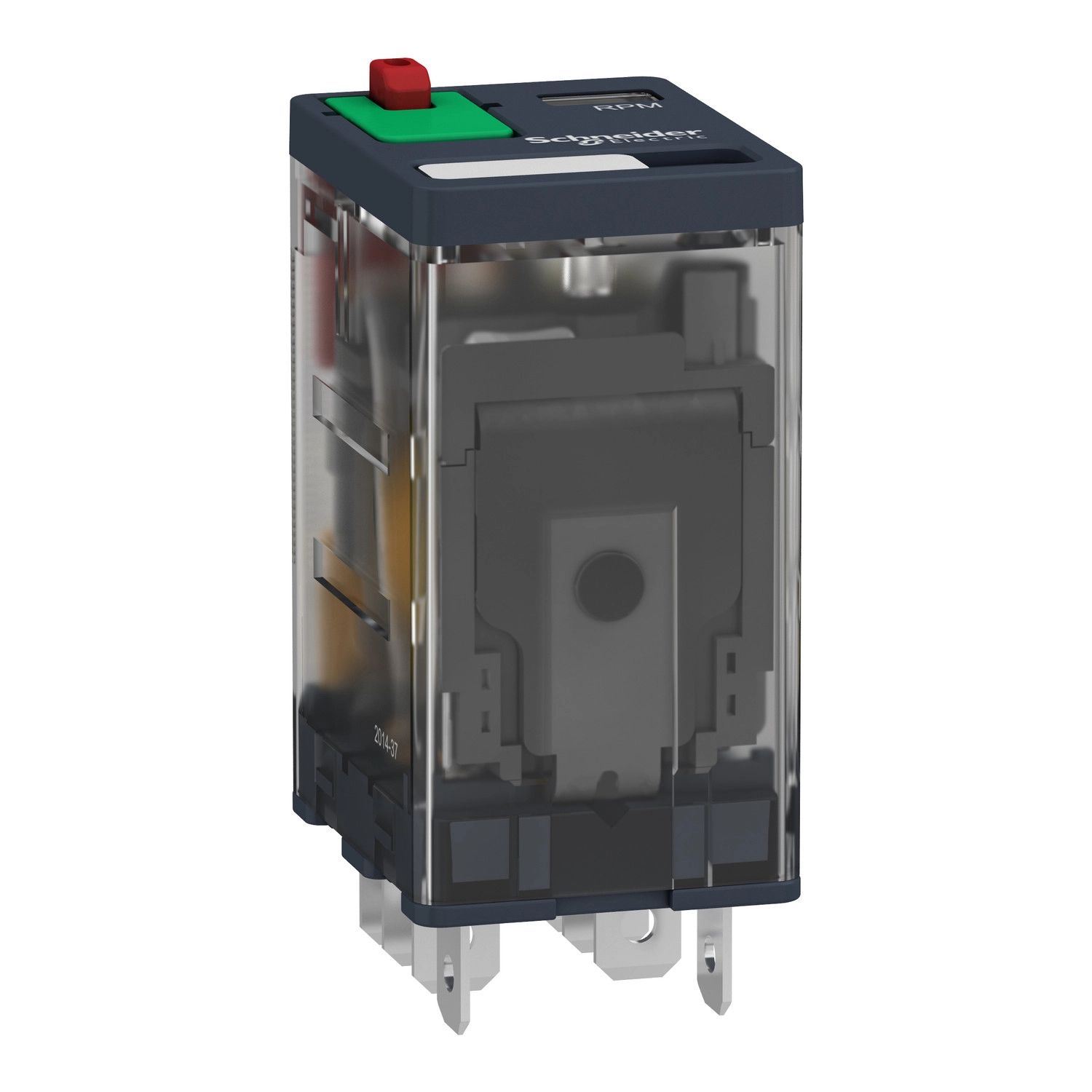

Az RPM21B7 relé különleges jellemzője a zárható tesztgomb, amely lehetővé teszi a relé manuális tesztelését és működésének ellenőrzését a vezérlőáramkör aktiválása nélkül. Ez az opció jelentősen megkönnyíti a rendszer hibakeresését és karbantartását. A relé nem tartalmaz állapotjelző LED-et, így olyan környezetben is alkalmazható, ahol a fényjelzés nem szükséges vagy nem kívánatos. Az IP40 védettségi szintnek köszönhetően a relé háza megfelelő védelmet nyújt szilárd tárgyak ellen, ami növeli az eszköz megbízhatóságát poros környezetben is.

A Schneider Electric RPM21B7 relé kiemelkedő mechanikai és elektromos tartósságot kínál. A mechanikai élettartama 10 millió kapcsolási ciklus, míg elektromos élettartama rezisztív terhelésnél 100 000 ciklus. A relé maximális működési frekvenciája terhelés alatt 1200 ciklus/óra, terhelés nélkül pedig akár 18 000 ciklus/óra is lehet. A termék széles hőmérsékleti tartományban (-40°C és +55°C között) üzemelhet, ami alkalmassá teszi szélsőséges környezeti feltételek melletti használatra is. A relé kiváló rezgés- és ütésállósággal rendelkezik: működés közben 3g/5g rezgésnek és 15g ütésnek, nem működő állapotban pedig 5g rezgésnek és 30g ütésnek is ellenáll.

Schneider Electric Harmony Electromechanical Relays - RPM21B7 - RPM teljesítményrelé, 2CO, 15A, 24VAC, tesztgombbal műszaki adatok

Általános jellemzők

Terméktípus: Harmony Electromechanical Relays

Termékcsalád: RPM sorozat

Komponens típus: Plug-in relé

Érintkezők típusa és összetétele: 2 C/O (váltóérintkező)

Relé típus: Teljesítményrelé

Állapotjelző LED: Nincs

Vezérlőfeszültség: 24 V AC 50/60 Hz

Kapcsolási képesség: Minimum 170 mW 10 mA, 17 V esetén

Műszaki paraméterek

Elengedési idő: 20 ms névleges feszültségnél

Üzemi környezeti hőmérséklet: -40...55 °C

Konvencionális zárt termikus áram: 15 A (-40...55 °C)

Vezérlési típus: Zárható tesztgomb

Névleges működési áram: 15 A 277 V (AC) UL szerint

15 A 28 V (DC) UL szerint

15 A 250 V (AC) NO IEC szerint

15 A 28 V (DC) NO IEC szerint

7,5 A 250 V (AC) NC IEC szerint

7,5 A 28 V (DC) NC IEC szerint

Védelmi jellemzők

Védettségi fokozat (csak ház): IP40 IEC 60529 szerint

Névleges működési feszültség határok: 19,2...26,4 V AC

Névleges szigetelési feszültség: 250 V IEC szerint

300 V CSA szerint

300 V UL szerint

Maximális kapcsolási feszültség: 250 V IEC szerint

Ejtési feszültség küszöb: >= 0,15 Uc AC

Teljesítmény és élettartam

Maximális kapcsolási kapacitás: 3750 VA / 420 W

Mechanikai élettartam: 10000000 ciklus

Elektromos élettartam: 100000 ciklus rezisztív terhelésnél

Biztonsági megbízhatósági adatok: B10d = 100000

Működési sebesség: <= 1200 ciklus/óra terhelés alatt

<= 18000 ciklus/óra terhelés nélkül

Kihasználtsági tényező: 20 %

Elektromos tulajdonságok

Dielektromos szilárdság: 1500 V AC érintkezők között mikro megszakítással

2000 V AC tekercs és érintkező között megerősített szigeteléssel

2000 V AC pólusok között alapszigeléssel

Névleges lökőfeszültség-állóság: 4 kV 1,2/50 µs alatt

Fizikai jellemzők

Védelmi kategória: RT I

Rögzítési támasz: Plug-in

Működési pozíció: Bármilyen pozíció

Tesztelési szint: A szint csoportos felszerelés

Készülék bemutatása: Teljes termék

Érintkező anyaga: AgNi

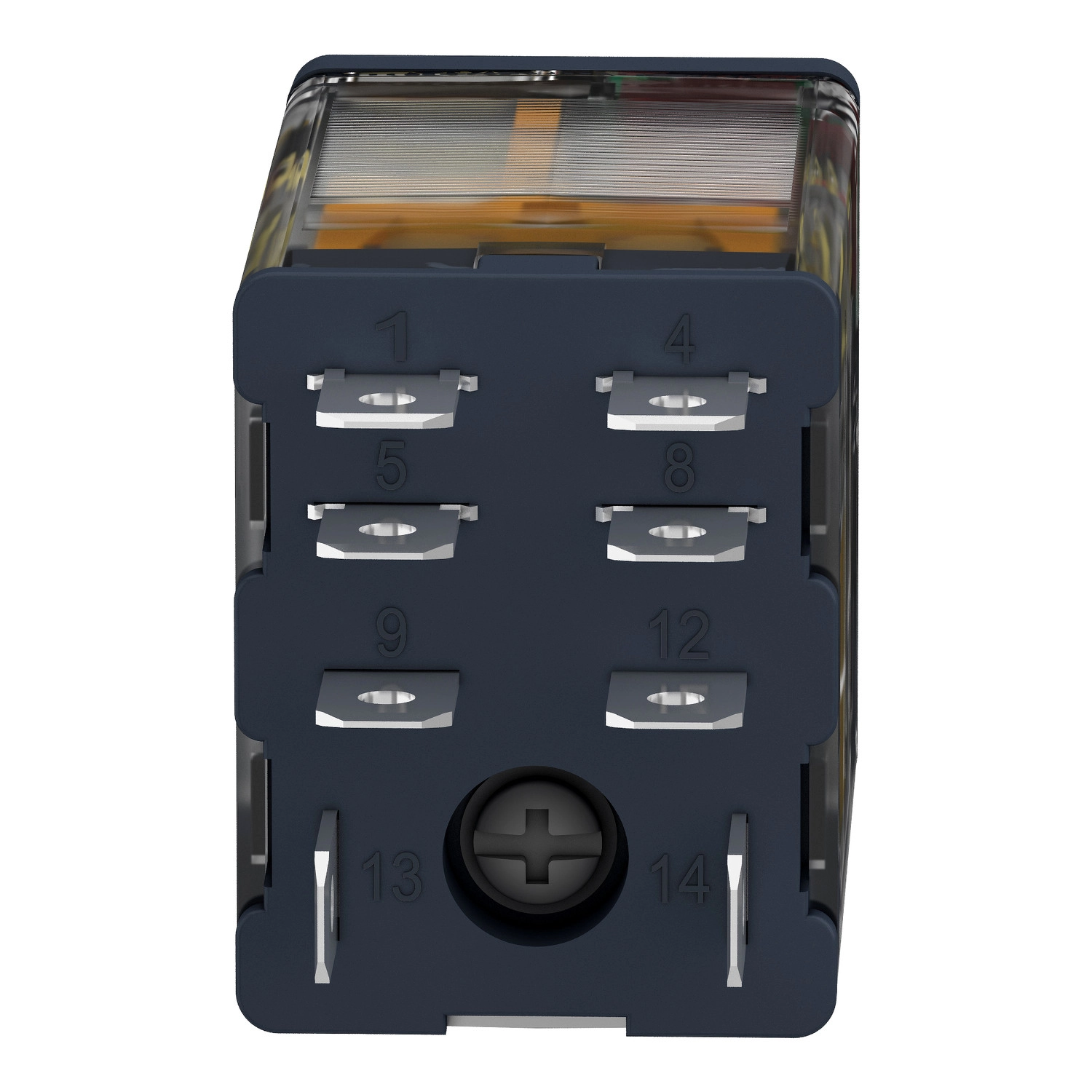

Csatlakozó alakja: Lapos (faston típusú)

Környezeti jellemzők

Átlagos tekercsfogyasztás: 1,1 VA 60 Hz-en

Szennyezettségi fok: 3

Szabványok: CSA C22.2 No 14, IEC 61810-1, UL 508

Termék tanúsítványok: UL, CSA, EAC

Tárolási környezeti hőmérséklet: -40...85 °C

Rezgésállóság: 3 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz), 5 ciklus működés közben

5 gn, amplitúdó = +/- 1 mm (f = 10...150 Hz), 5 ciklus nem működő állapotban

Ütésállóság: 15 gn működés közben, 30 gn nem működő állapotban

Termék adatok

Szélesség méret

25 mm

Hosszúság méret

50 mm

Magasság méret

20 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3389119401807

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Védettség

IP40

Záróérintkezők száma

Nyitóérintkezők száma

Gyártó/Márka

Schneider Electric

Mélység

53 mm

Névleges áram

15 A

Tömeg

37 g/db

Cikkszám

3389119401807
