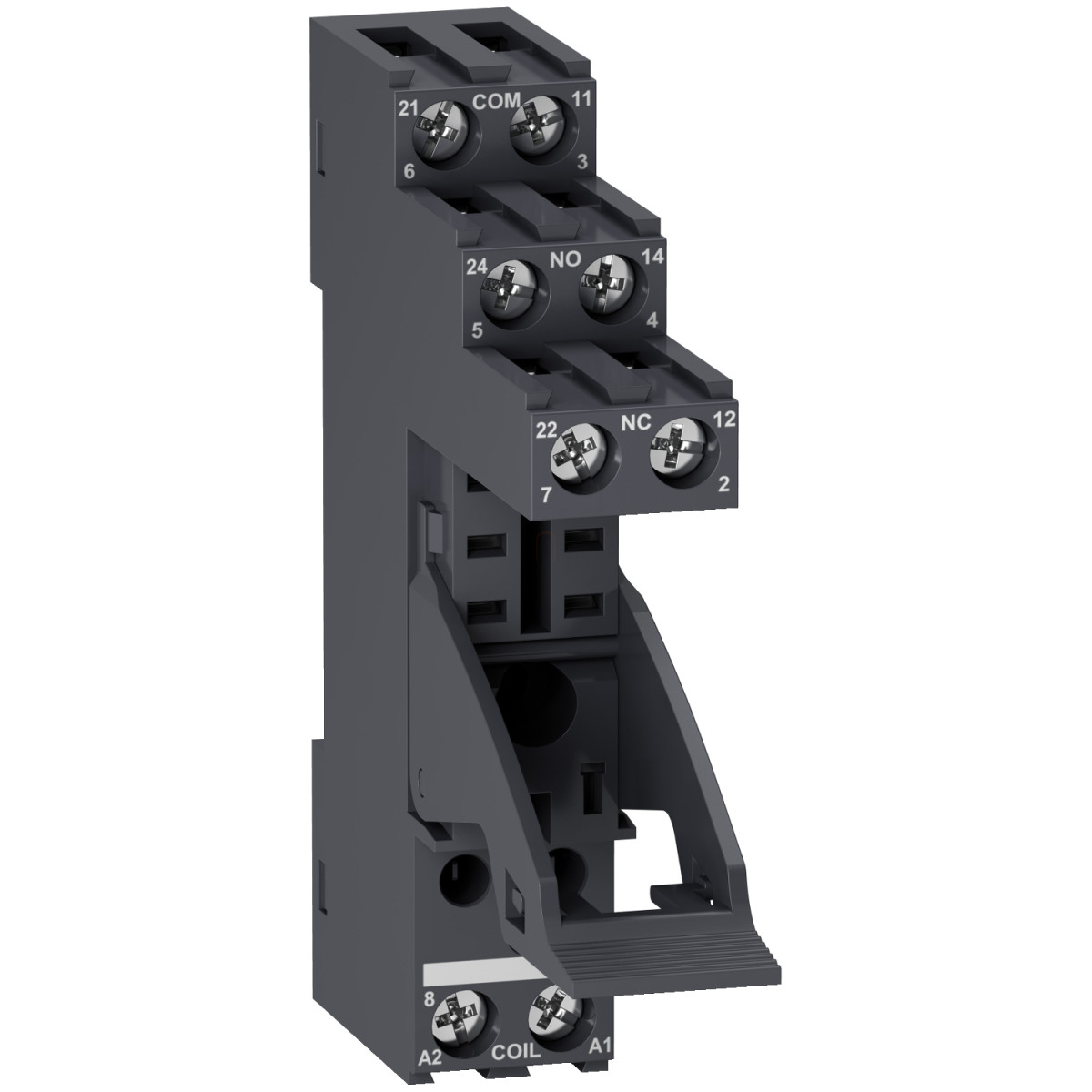

A Schneider Electric RGZE1S48M egy speciálisan tervezett foglalat a Harmony Electromechanical Relays termékcsaládból, amely kifejezetten a RXG2 típusú 2 C/O (váltóérintkezős) relékhez készült. Ez a kiváló minőségű ipari komponens biztosítja a megfelelő csatlakozást és tartást a relék számára, miközben maximális megbízhatóságot nyújt a villamossági alkalmazásokban.
A RGZE1S48M foglalat legfontosabb jellemzője az 5A-es névleges áramértéke, valamint a különálló érintkezőelrendezés, amely nagyobb rugalmasságot biztosít a kapcsolási feladatok során. A csavaros csatlakozók megkönnyítik a vezetékek gyors és biztonságos bekötését. A termék 250V-os névleges szigetelési feszültséggel rendelkezik (IEC szabvány szerint), míg az UL szabvány szerint akár 300V-ig is alkalmazható. Kiemelkedő dielektromos szilárdsága biztosítja a megbízható működést: 5 kV a tekercs és az érintkezők között megerősített szigeteléssel, 3 kV a pólusok között alapszigetelés esetén, valamint 3 kV a csatlakozók és a DIN sín között alapszigetelés mellett. Az impulzusfeszültség-állóság értéke 6 kV a tekercs és az érintkezők között megerősített szigetelés esetén, és 4 kV a pólusok között alapszigetelésnél, valamint a csatlakozók és a DIN sín között alapszigetelés esetén.
A foglalat rendkívül rugalmas csatlakoztatási lehetőségeket kínál különböző vezeték keresztmetszetekkel: használható 1 x 0,34-1 x 2,5 mm² (AWG 22...AWG 14) méretű hajlékony vezetékekkel kábelvéggel, 2 x 0,34-2 x 1 mm² (AWG 22...AWG 17) méretű hajlékony vezetékekkel kábelvéggel, valamint 2 x 0,5-2 x 1,5 mm² (AWG 20...AWG 16) tömör vezetékekkel kábelvég nélkül és 1 x 0,5-1 x 2,5 mm² (AWG 20...AWG 14) tömör vezetékekkel kábelvég nélkül. A vezetékcsupaszítási hossz 6-7 mm. A csatlakozók M3-as csavarral vannak ellátva. A foglalat telepítése rendkívül egyszerű: rögzíthető csavarral (panelre) vagy felcsattintható 35 mm-es szimmetrikus DIN sínre. Az IP20-as védettségi fokozat biztosítja a megfelelő védelmet a környezeti hatások ellen, miközben lehetővé teszi a szükséges szellőzést is. A termék működése -40...+70°C közötti környezeti hőmérsékleten garantált, míg tárolása -40...+85°C közötti hőmérsékleten engedélyezett. A foglalat használható 10...85% relatív páratartalmú környezetben is, ami széles körű alkalmazási lehetőségeket biztosít.
A Schneider Electric RGZE1S48M foglalat megfelel a legszigorúbb nemzetközi szabványoknak és rendelkezik a szükséges tanúsítványokkal: CSA C22.2 No 14, IEC 61984, UL 508 szabványoknak megfelelő, valamint EAC, CE, CSA, UL és DNV-GL tanúsítványokkal rendelkezik. A III-as túlfeszültségi kategória és a 3-as szennyezettségi fokozat biztosítja, hogy a termék megfelelően működjön még nehezebb ipari környezetben is. A Schneider Electric RGZE1S48M foglalat ideális választás automatizálási rendszerekhez, vezérlőpanelekhez, és minden olyan alkalmazáshoz, ahol szükség van megbízható reléinterfészre.
Schneider Electric Harmony Electromechanical Relays - RGZE1S48M - foglalat, RXG2*** interfész reléhez, 2CO, elválasztott elrendezésű, csavaros műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony Electromechanical Relays
Terméktípus: Foglalat
Termék kompatibilitás: Plug-in relé RXG 2 C/O érintkezővel
Érintkezők típusa és összetétele: 2 C/O
Névleges szigetelési feszültség [Ui]: 250 V
Kiegészítő tulajdonságok
Névleges impulzus-állófeszültség [Uimp]: 6 kV tekercs és érintkező között megerősített szigeteléssel, 4 kV pólusok között alapszigeteléssel, 4 kV csatlakozók és DIN sín között alapszigeteléssel
Névleges üzemi feszültség [Ue]: 250 V IEC szerint, 300 V UL szerint
Dielektromos szilárdság: 5 kV tekercs és érintkező között megerősített szigeteléssel, 3 kV pólusok között alapszigeteléssel, 3 kV csatlakozók és DIN sín között alapszigeteléssel
Csatlakozások - kivezetések: Csavaros csatlakozók, 1 x 0,34...1 x 2,5 mm² (AWG 22...AWG 14) hajlékony kábelvéggel, 2 x 0,34...2 x 1 mm² (AWG 22...AWG 17) hajlékony kábelvéggel, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör kábelvég nélkül, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör kábelvég nélkül
Rögzítési mód: Csavar (panel), Felcsattintható (35 mm szimmetrikus DIN sínre)
Vezeték csupaszítási hossz: 6...7 mm
Érintkező kivezetés elrendezése: Különálló
Csavar típus: M3
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Környezeti jellemzők
Szabványok: CSA C22.2 No 14, IEC 61984, UL 508
Termék tanúsítványok: EAC, CE, CSA, UL, DNV-GL
Környezeti hőmérséklet tároláskor: -40...85 °C
Környezeti hőmérséklet üzemeléskor: -40...70 °C
IP védettségi fokozat: IP20
Relatív páratartalom: 10...85 %
