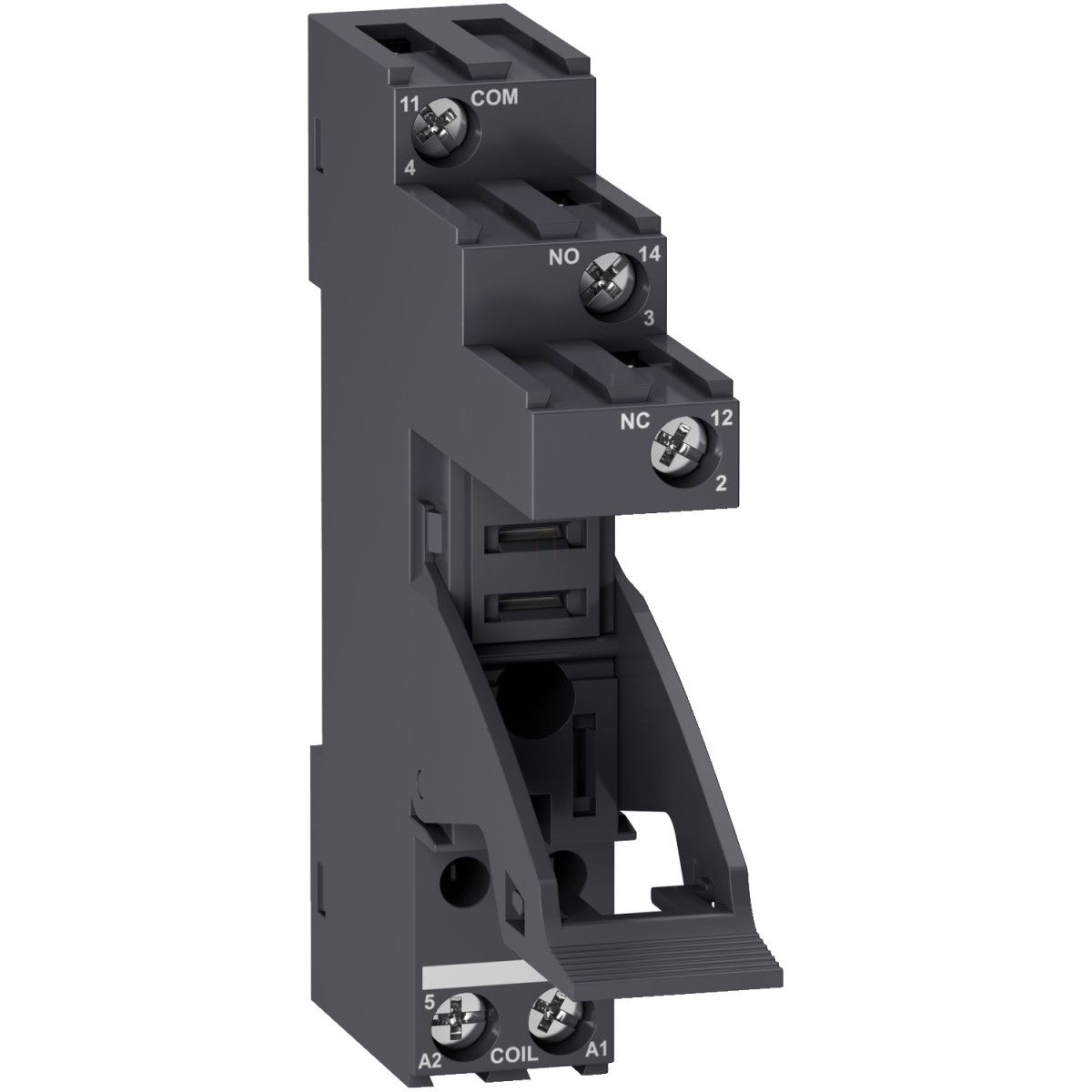

A Schneider Electric RGZE1S35M egy kiváló minőségű foglalat a Harmony Electromechanical Relays termékcsaládból, amely kifejezetten az RXG1 relékhez lett tervezve. Ez a 10A névleges terhelhetőségű foglalat csavaros csatlakozással és különálló érintkezőkkel rendelkezik, ami biztosítja a megbízható elektromos kapcsolatot az ipari automatizálási és vezérlési alkalmazásokban. A RGZE1S35M foglalat kompatibilis az egy váltóérintkezős (1 C/O) RXG plug-in relékkel, így ideális választás kapcsolószekrények, vezérlőpanelek és ipari berendezések építéséhez.
A termék kiemelkedő elektromos tulajdonságokkal büszkélkedhet, beleértve a 250V névleges szigetelési feszültséget (Ui). A fokozott biztonságot szolgálja a megerősített szigeteléssel ellátott 6 kV névleges lökőfeszültség-állóság (Uimp) a tekercs és az érintkező között, valamint a 4 kV a csatlakozók és a DIN-sín között alapszigetelés mellett. A működési feszültség (Ue) 250V az IEC szabvány szerint, illetve 300V az UL előírásainak megfelelően. A dielektromos szilárdság további bizonyítéka a kiváló minőségnek, 5 kV a tekercs és az érintkező között megerősített szigeteléssel, valamint 3 kV a csatlakozók és a DIN-sín között alapszigetelés mellett.
A RGZE1S35M szerelési rugalmasságát biztosítja, hogy kétféle rögzítési móddal is telepíthető: panelre csavarozva vagy 35 mm-es szimmetrikus DIN-sínre pattintva. A foglalat különböző csatlakozási lehetőségeket kínál, támogatva többféle vezeték-keresztmetszetet: rugalmas vezetékhez érvéghüvellyel 1 x 0,34...2 x 1,5 mm² (AWG 22...AWG 14) vagy 2 x 0,34...2 x 1 mm² (AWG 22...AWG 17), valamint tömör vezetékhez érvéghüvely nélkül 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) vagy 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14). A vezetékek csupaszítási hossza 6-7 mm, a csatlakozó csavarméret pedig M3. A foglalat IP20-as védettségi fokozattal rendelkezik, ami megfelelő belső téri használathoz. A termék széles hőmérsékleti tartományban működőképes, -40...+70°C között, tárolási hőmérséklete pedig -40...+85°C. A relatív páratartalom tekintetében 10-85% között használható biztonságosan.
A Schneider Electric RGZE1S35M foglalat megfelel a legszigorúbb nemzetközi szabványoknak és rendelkezik számos tanúsítvánnyal, köztük UL 508, CSA C22.2 No 14, IEC 61984, valamint CE, EAC, UL, CSA és DNV-GL minősítésekkel. Ezek a tanúsítványok biztosítják, hogy a termék megfelel a legmagasabb biztonsági és minőségi követelményeknek, ami elengedhetetlen az ipari környezetben való megbízható működéshez. A III-as túlfeszültség kategória és a 3-as szennyezettségi fokozat besorolás tovább erősíti a termék robusztus jellegét és alkalmasságát ipari környezetben. A RGZE1S35M foglalat tökéletes választás professzionális ipari alkalmazásokhoz, ahol a megbízhatóság és a hosszú élettartam kritikus fontosságú.
Schneider Electric Harmony Electromechanical Relays - RGZE1S35M - foglalat, RXG1*** interfész reléhez, 1CO, elválasztott elrendezésű, csavaros műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Electromechanical Relays
Terméktípus: Foglalat
Termék kompatibilitás: Plug-in relé RXG 1 C/O érintkezővel
Érintkezők típusa és összetétele: 1 C/O
[Ui] névleges szigetelési feszültség: 250 V
Kiegészítő tulajdonságok
[Uimp] névleges lökőfeszültség-állóság: 6 kV a tekercs és az érintkező között megerősített szigeteléssel
4 kV a csatlakozók és a DIN-sín között alapszigetelés mellett
[Ue] névleges üzemi feszültség: 250 V az IEC szerint
300 V az UL szerint
Dielektromos szilárdság: 5 kV a tekercs és az érintkező között megerősített szigeteléssel
3 kV a csatlakozók és a DIN-sín között alapszigetelés mellett
Csatlakozási lehetőségek: Csavaros csatlakozók, 1 x 0,34...2 x 1,5 mm² (AWG 22...AWG 14) rugalmas érvéghüvellyel
Csavaros csatlakozók, 2 x 0,34...2 x 1 mm² (AWG 22...AWG 17) rugalmas érvéghüvellyel
Csavaros csatlakozók, 2 x 0,5...2 x 1,5 mm² (AWG 20...AWG 16) tömör érvéghüvely nélkül
Csavaros csatlakozók, 1 x 0,5...1 x 2,5 mm² (AWG 20...AWG 14) tömör érvéghüvely nélkül
Rögzítési mód: Csavaros (panel)
Bepattintható (35 mm-es szimmetrikus DIN-sín)
Vezeték csupaszítási hossza: 6…7 mm
Érintkező kivezetés elrendezése: Különálló
Csavar típusa: M3
Túlfeszültség kategória: III
Szennyezettségi fok: 3
Környezeti paraméterek
Szabványok: UL 508
CSA C22.2 No 14
IEC 61984
Terméktanúsítványok: CE
EAC
UL
CSA
DNV-GL
Tárolási környezeti hőmérséklet: -40…85 °C
Üzemeltetési környezeti hőmérséklet: -40…70 °C
IP védettségi fokozat: IP20
Relatív páratartalom: 10…85 %
