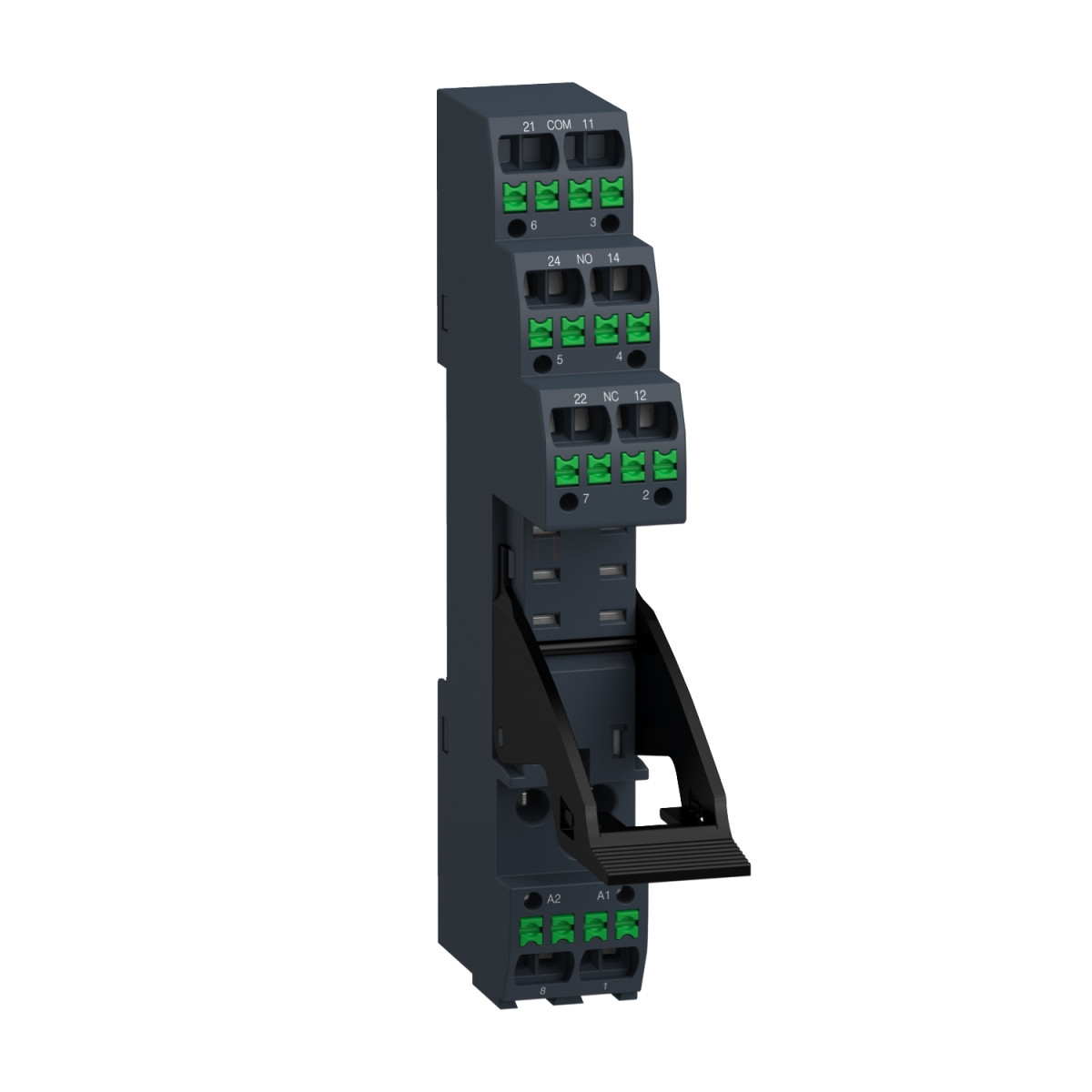

A Schneider Electric RGZE08P egy kiváló minőségű push-in aljzat, amely kifejezetten a Harmony Electromechanical Relays termékcsaládhoz tartozó RXG2 relékkel való használatra lett kifejlesztve. Ez az aljzat a korszerű automatizálási rendszerek megbízható működésének egyik kulcsfontosságú eleme, amely egyesíti a könnyű kezelhetőséget a magas szintű üzembiztonsággal.
A RGZE08P socket a modern ipari környezetek igényeihez igazodva, 5A-es terhelhetőséggel és praktikus push-in csatlakozókkal rendelkezik. A termék kompatibilis a 2 C/O (váltó) érintkezős RXG típusú plug-in relékkel, így biztosítva a tökéletes illeszkedést a Schneider Electric Harmony relé termékcsaládjának ezen típusaihoz. A külön kialakított érintkezők (separate contact) révén rugalmasabb bekötési lehetőségeket kínál, ami különösen előnyös összetettebb vezérlési feladatok esetén. Az aljzat 250V névleges szigetelési feszültséggel (Ui) rendelkezik, és megfelel mind az IEC (250V), mind az UL (300V) szabványoknak a névleges üzemi feszültség (Ue) tekintetében.
A biztonságos működést garantálja a megerősített szigetelés a tekercs és az érintkezők között (6 kV névleges lökőfeszültség-állóság és 5 kV dielektromos szilárdság), valamint az alapszigetelés a pólusok között és a terminálok és a DIN sín között (4 kV névleges lökőfeszültség-állóság és 3 kV dielektromos szilárdság). A termék lapos csatlakozópinekkel rendelkezik, és a bekötés a korszerű rugós szorítós terminálok (push 'n stay) segítségével történik, amelyek 0,5-1,5 mm² keresztmetszetű (AWG 20-16) vezetékeket fogadnak, akár hajlékony (érvéghüvellyel), akár tömör (érvéghüvely nélkül) kivitelben.
A RGZE08P aljzat szerelése rendkívül egyszerű, köszönhetően a 35 mm-es szimmetrikus DIN sínre való gyors felcsatolhatóságnak (clip-on). A kompakt méretek (98 mm hosszúság, 16 mm szélesség, 67 mm magasság) lehetővé teszik a helytakarékos beépítést a kapcsolószekrényekbe. A termék IP20-as védettséggel rendelkezik, amely megfelelő védelmet nyújt a normál ipari környezetben. Üzemi hőmérséklettartománya rendkívül széles, -40...70 °C, míg tárolási hőmérséklettartománya -40...85 °C, így szélsőséges körülmények között is megbízhatóan alkalmazható. A termék III-as túlfeszültség kategóriába és 3-as szennyezettségi fokba sorolható, ami jelzi, hogy ipari környezetben való használatra tervezték. A Schneider Electric RGZE08P aljzat számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CSA, UL, EAC és DNV-GL minősítéseket, valamint CE jelöléssel ellátott, így megfelel az európai előírásoknak is.
Schneider Harmony Electromechanical Relays RGZE08P műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Electromechanical Relays
Rövidített terméknév: RGZ
Termék típusa: Aljzat
Kompatibilitás: Plug-in relé RXG 2 C/O érintkezővel
Érintkezők típusa és összetétele: 2 C/O
Névleges szigetelési feszültség [Ui]: 250 V
Kiegészítő műszaki adatok
Névleges lökőfeszültség-állóság [Uimp]: 6 kV tekercs és érintkező között megerősített szigeteléssel
4 kV pólusok között alapszigetelés
4 kV terminálok és DIN sín között alapszigetelés
Névleges üzemi feszültség [Ue]: 250 V IEC szerint
300 V UL szerint
Dielektromos szilárdság: 5 kV tekercs és érintkező között megerősített szigeteléssel
3 kV pólusok között alapszigetelés
3 kV terminálok és DIN sín között alapszigetelés
Csatlakozó tüske alakja: Lapos
Csatlakozók - terminálok: Rugós szorítós terminálok (push 'n stay), 1 x 0,5...1 x 1,5 mm² (AWG 20...AWG 16) hajlékony érvéghüvellyel
Rugós szorítós terminálok (push 'n stay), 1 x 0,5...1 x 1,5 mm² (AWG 20...AWG 16) tömör érvéghüvely nélkül
Rögzítési mód: Felcsatolás (35 mm szimmetrikus DIN sín)
Hosszúság: 98 mm
Érintkező terminál elrendezés: Külön
Túlfeszültség-kategória: III
Szennyezettségi fok: 3
Szélesség: 16 mm
Magasság: 67 mm
Környezeti feltételek
Szabványok: IEC 61984
Termék tanúsítványok: CSA, UL, EAC, DNV-GL
Jelölés: CE
Tárolási környezeti hőmérséklet: -40...85 °C
Üzemi környezeti hőmérséklet: -40...70 °C
IP védettségi fokozat: IP20
Telepítés
A vezeték behelyezése egyszerű - csak nyomd be a vezetéket a terminálba.
Kihúzáshoz: nyomd meg a terminál feletti részt és húzd ki a vezetéket.
