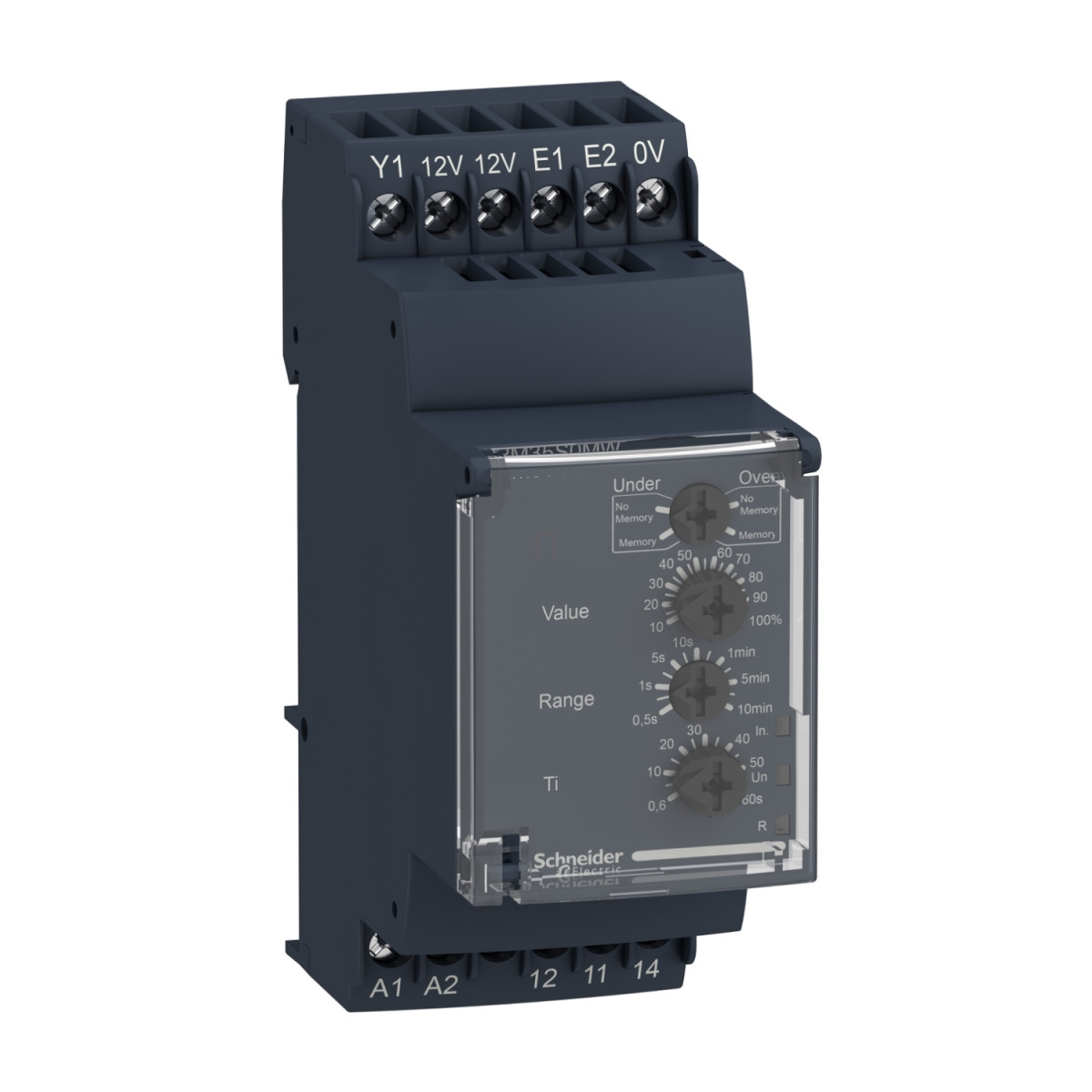

A Schneider Electric Harmony Control Relays RM35S0MW sebességfigyelő relé egy sokoldalú ipari automatizálási megoldás, amely precíz fordulatszám-figyelést biztosít a berendezések biztonságos működtetéséhez. Ez a DIN-sínre szerelhető kompakt készülék mind túl alacsony (underspeed), mind túl magas (overspeed) fordulatszám felügyeletére alkalmas, amely nélkülözhetetlen funkció a gyártósorok, szállítószalagok, motorok és egyéb kritikus ipari alkalmazások védelméhez.
Az RM35S0MW modell széles tápfeszültség-tartományának (24-240V AC/DC) köszönhetően rugalmasan alkalmazható különféle ipari környezetben. A készülék széleskörű mérési tartományokkal rendelkezik 0,05 másodperctől 600 másodpercig, így mind a nagyon lassú, mind a gyors folyamatok sebességének felügyeletére alkalmas. A relé 0,6-60 másodperc közötti állítható késleltetési idővel rendelkezik a bekapcsoláskor, 0-10% tűréssel, valamint állítható 10-100% küszöbértéket és 5% hiszterézist biztosít a pontos működéshez.
A Schneider Electric RM35S0MW működési módjai között megtalálható a "No Memory" (memória nélküli), a "Memory" (memóriával rendelkező), valamint az "Inhib./S2" (S2 bemenettel történő tiltás) üzemmód, amelyek között az alkalmazás igényeinek megfelelően választhatunk. A memória üzemmódban a relé a küszöbérték átlépésekor nyit, és ebben a pozícióban marad, amíg a tápfeszültséget ki nem kapcsolják a készülék alaphelyzetbe állításához.
A készülék különféle bemeneti jelekkel kompatibilis: fogadhat potenciálmentes kontaktust, 3-vezetékes PNP vagy NPN szenzort (12V, 50mA), NAMUR szenzort (12V, 1,5kOhm), vagy 0-30V feszültségjelet. A bemeneti impulzus minimális időtartama 5 ms mind magas, mind alacsony állapotban. A bemenet bármely általános ipari érzékelőhöz csatlakoztatható, ami tovább növeli a felhasználási lehetőségeket.
A kimeneti oldalon az RM35S0MW 1 váltóérintkezős (C/O) relével rendelkezik, 5A névleges áramerősséggel és 250V AC/DC maximális kapcsolási feszültséggel. A kapcsolóképessége 1250 VA, és minimális kapcsolási árama 10 mA 5V DC mellett. Az ipari környezetben való alkalmazhatóságát igazolják megfelelőségi kategóriái is: AC-12, AC-13, AC-14, AC-15, DC-12, DC-13 és DC-14 az IEC 60947-5-1 szabvány szerint. A mérési pontosság a teljes skálaérték ±10%-a, az ismételhetőség pedig ±0,5% a bemenet, a mérőkör és az időkésleltetés esetében.
A készülékház kompakt kialakítású, 35 mm szélességű, és szabványos 35 mm-es DIN-sínre szerelhető az IEC 60715 szabványnak megfelelően. A háromszínű LED-jelzések (zöld a tápfeszültséghez, sárga a tiltáshoz és a relé állapotához) egyértelmű visszajelzést adnak az üzemeltetőnek a működési állapotokról. A készülék IP30 védettségű házzal és IP20 védettségű csatlakozókkal rendelkezik az IEC 60529 szabvány szerint. A csatlakozókapcsok csavaros kivitelűek, és különböző vezeték-keresztmetszeteket fogadnak el, beleértve a tömör és sodrott vezetékeket is. A kapcsolatok meghúzási nyomatéka 0,6-1 Nm.
Schneider Electric Harmony Control Relays - RM35S0MW - sebességfigyelő relé műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Control Relays
Relé típusa: Sebességfigyelő relé
Termék vagy alkatrész típusa: Sebességfigyelő relé
Relé neve: RM35S
Figyelt paraméterek: Túlsebesség, Alulsebesség
Elektromos jellemzők
Névleges tápfeszültség: 24...240 V AC/DC 50/60 Hz, nem önellátó
Tápfeszültség határértékek: 20,4...264 V AC/DC
Időkésleltetési tartomány: 0,6...60 s állítható, energiával való ellátásnál (tűrés: 0...10 % a teljes skálaérték)
Kapcsolási kapacitás: 1250 VA
Minimális kapcsolási áram: 10 mA 5 V DC esetén
Maximális teljesítményfelvétel: 5 VA AC, 3 W DC
Mérési tartomány: 0,05...0,5 s, 0,5...5 perc, 1...10 perc, 1...10 s, 0,5...5 s, 0,1...1 s, 0,1...1 perc, 0,05...600 s
Felhasználási kategória: AC-12, AC-13, AC-14, AC-15, DC-12, DC-13, DC-14 az IEC 60947-5-1 szerint
Időkésleltetés: Állítható 0,6...60 s Ti - indítási időkésleltetés tiltása
Mérési és pontossági adatok
Bekapcsolási késleltetés: 0,05 s
Hiszterézis: 5 % a küszöbértékhez képest
Mérési pontosság: +/- 10 % a teljes skálaérték
Ismételési pontosság: +/- 0,5 % a bemenetre és mérőkörre, +/- 0,5 % az időkésleltetésre
Mérési hiba: +/- 0,1 %/°C hőmérsékletváltozással, < +/- 1 % a teljes tartományban feszültségváltozással
Bemenetekkel kapcsolatos jellemzők
Bemeneti frekvencia: 0,0017...20 Hz
Válaszidő: 15 ms max (a küszöbérték átlépésekor)
Polaritás: Megfordítható polaritás DC tápellátáson
Küszöbérték beállítás: 10...100 %
Tápfeszültség az érzékelőkhöz: 11,5...12,5 V
Maximális tápáram az érzékelőkhöz: 40 mA < 24 V AC esetén 25 °C-on, 40 mA < 24 V DC esetén 25 °C-on, 50 mA 24...240 V AC esetén, 50 mA 24...240 V DC esetén
Impulzus időtartama: >= 5 ms magas állapot, >= 5 ms alacsony állapot
Bemeneti kompatibilitás
Bemenet kompatibilitás: 3-vezetékes érzékelő (E1) PNP vagy NPN, 12 V, 50 mA, NAMUR érzékelő (E2), 12 V, 1,5 kOhm, Feszültség bemenet (E1), 0...30 V, 9,5 kOhm, magas állapot >= 4,5 V alacsony állapot <= 1 V, Potenciálmentes kontakt bemenet (E1), 12 V, 9,5 kOhm
Kimeneti jellemzők
Kimeneti érintkezők: 1 C/O (váltóérintkező)
Érintkezők anyaga: Kadmiummentes
Névleges kimeneti áram: 5 A
Maximális kapcsolási feszültség: 250 V AC/DC
Fizikai jellemzők
Szélesség: 35 mm
Ház anyaga: Önkioltó műanyag
Állapotjelző LED: 1 LED zöld a bekapcsolt állapothoz, 1 LED sárga a tiltáshoz, 1 LED sárga a reléhez (R)
Szerelési mód: 35 mm szimmetrikus DIN sín, megfelel az IEC 60715 szabványnak
Környezeti paraméterek
IP védelmi fokozat: IP20 (csatlakozók) az IEC 60529 szerint, IP30 (burkolat) az IEC 60529 szerint
Üzemi hőmérséklet: -20...50 °C
Tárolási hőmérséklet: -40...70 °C
Relatív páratartalom: 95 % 55 °C-on az IEC 60068-2-30 szerint
Vibráció ellenállás: 0,35 mm (f= 5...57,6 Hz) az IEC 60068-2-6/IEC 60255-21-1 szerint, 1 gn (f= 57,6...150 Hz) az IEC 60068-2-6/IEC 60255-21-1 szerint
Ütésállóság: 15 gn 11 ms ideig az IEC 60255-21-1 szerint
