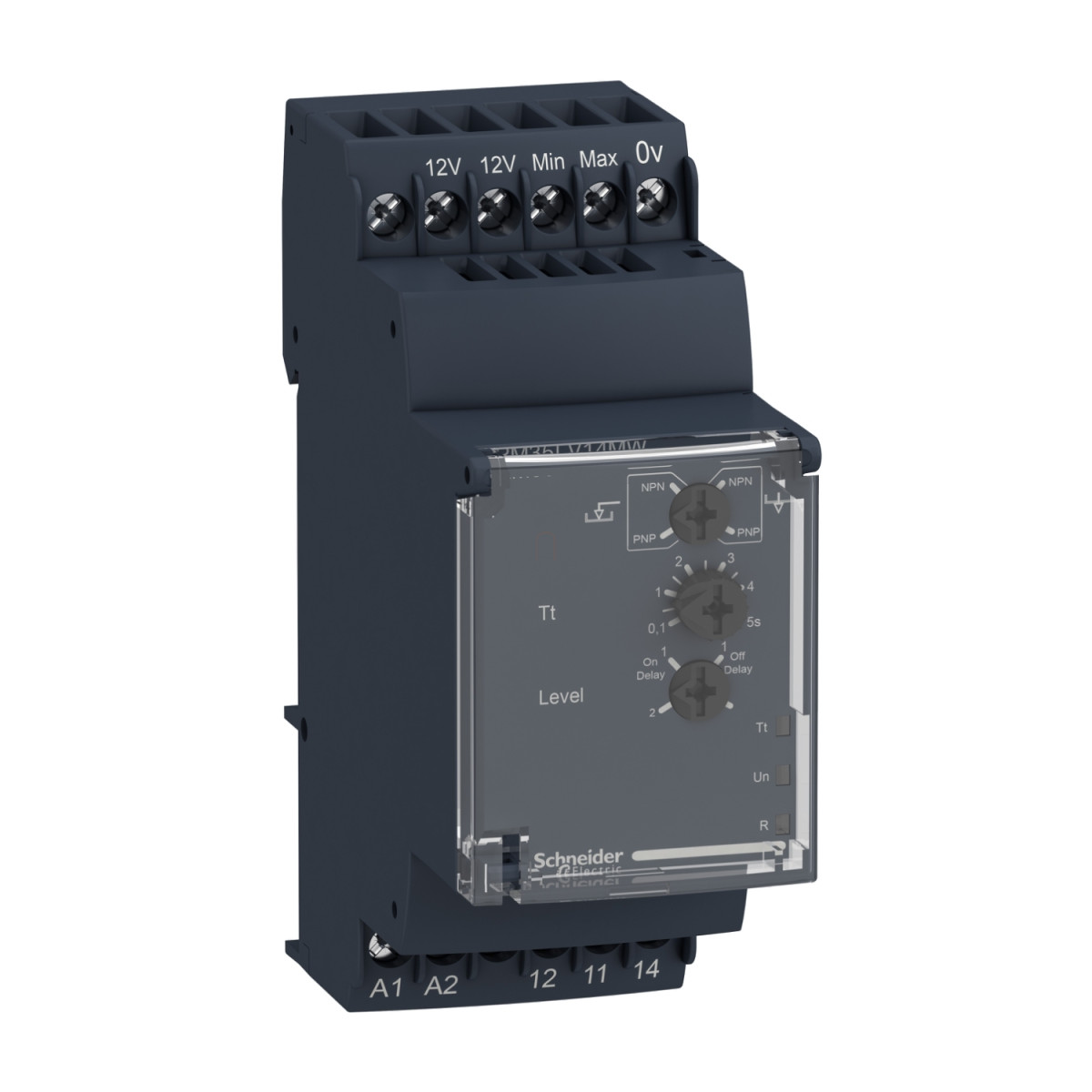

A Schneider Electric Harmony Control Relays termékcsalád RM35LV14MW típusú folyadékszint-figyelő reléje egy rendkívül sokoldalú és precíz vezérlőeszköz ipari automatizálási folyamatokhoz. Ez a kompakt, mindössze 35 mm szélességű DIN-sínre szerelhető készülék ideális megoldást kínál különböző folyadékszintek ellenőrzésére és szabályozására diszkrét érzékelők segítségével.
Az RM35LV14MW folyadékszint-figyelő relé kiemelkedő rugalmassággal rendelkezik a tápfeszültség tekintetében, mivel széles feszültségtartományban - 24 és 240 V AC/DC között - működtethető. Ez különösen előnyös olyan ipari környezetben, ahol a rendelkezésre álló tápfeszültség ingadozhat vagy különböző lehet a telepítési helyektől függően. A készülék nem önellátó működésű, így külső tápforrásra van szüksége.
A relé 5A névleges kapcsolási árammal rendelkezik, amely elegendő a legtöbb vezérlési alkalmazáshoz. Kapcsolási kapacitása 1250 VA, minimális kapcsolási áramerőssége 10 mA 5 V DC feszültségnél. A kimeneti kontaktusai váltóérintkezős (CO) típusúak, ami maximális rugalmasságot biztosít a vezérlési konfigurációk kialakításában. Az eszköz teljesíti az IEC 60947-5-1 szabvány szerinti AC-12, AC-13, AC-14, AC-15, DC-12 és DC-13 felhasználási kategóriákat, így számos különböző terhelés vezérlésére alkalmas.
Az RM35LV14MW egyik kiemelkedő funkciója a beállítható időkésleltetés (0,1-5 másodperc között), amely megakadályozza a rendszer instabilitását folyadékfelszín hullámzása vagy ingadozása esetén. Az érzékenység 5-100% között állítható, így különböző vezetőképességű folyadékok esetén is megfelelően konfigurálható. A relé mind feltöltési, mind ürítési funkcióval rendelkezik, és egy vagy két szint vezérlésére is képes. A mérési pontosság a teljes skála értékének ±10%-a (a HS tartomány esetében ±20%), ami megfelelő pontosságot biztosít a legtöbb ipari alkalmazáshoz. Az ismételhetőségi pontosság ±2% az időkésleltetésnél, a hőmérséklet-változásból eredő mérési hiba pedig 0,5%/°C.
A Schneider Electric RM35LV14MW szintrelé könnyű telepíthetőséget kínál a szabványos 35 mm-es DIN-sínre történő rögzíthetőségével. A csavaros csatlakozások széles tartományú vezetékméreteket fogadnak, beleértve a tömör és a rugalmas kábeleket is. Az eszköz működési állapotát LED-jelzőfények mutatják: zöld LED jelzi a tápellátás meglétét, sárga LED-ek pedig a relé és az időzítő bekapcsolt állapotát.
Az IP20-as védettségű terminálok és IP30-as védettségű burkolat megfelelő védelmet biztosít ipari környezetben. Az eszköz -20°C és +50°C közötti működési hőmérséklettartománnyal rendelkezik, és akár 95%-os relatív páratartalom mellett is megbízhatóan működik. A termék számos nemzetközi tanúsítvánnyal rendelkezik (GOST, CSA, UL, GL, C-Tick), ami globális elfogadottságát és megbízhatóságát igazolja. A hosszú élettartam érdekében a termék 100.000 ciklusos elektromos és 30.000.000 ciklusos mechanikai tartósságra tervezett, ami kiváló hosszú távú befektetéssé teszi az RM35LV14MW szintrelét ipari folyamatvezérlési alkalmazásokban.
Schneider Electric Harmony Control Relays - RM35LV14MW - folyadékszint - figyelő relé, diszkrét érzékelőhöz, 2CO, 5A, 24…240VAC/DC műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Control Relays
Relé típus: Folyadékszint-figyelő relé
Termék vagy alkatrész típus: Folyadékszint-figyelő relé
Relé megnevezés: RM35L
Felügyelt paraméterek: Érzékelés diszkrét szenzorokkal
Elektromos jellemzők
Időkésleltetés: Állítható 0,1...5 s, +/- 10% Tt - időkésleltetés hiba esetén
Kapcsolási kapacitás: 1250 VA
Minimális kapcsolási áram: 10 mA 5 V DC esetén
Maximális kapcsolási áram: 5 A AC/DC
Teljesítményfelvétel: 5 VA AC, 1,5 W DC
Felhasználási kategória: AC-12, AC-13, AC-14, AC-15, DC-12, DC-13 az IEC 60947-5-1 szerint
Névleges tápfeszültség: 24...240 V AC/DC 50/60 Hz, nem önellátó
Tápfeszültség határok: 20,4…264 V AC/DC
Működési feszültség tűrés: -15% + 10% Un
Kimeneti érintkezők: 1 C/O
Névleges kimeneti áram: 5 A
Késleltetés bekapcsoláskor: 0,5 s
Mérési pontosság: +/- 10% a teljes skála értékének, +/- 20% a HS tartományra
Ismétlési pontosság: +/- 2% az időkésleltetésre
Mérési hiba: 0,5%/°C hőmérsékletváltozásnál
Érzékenység beállítás: 5…100%
Maximális tápáram érzékelők számára: 40 mA
Kábel kapacitás: 10 nF az érzékelő kábelnél
Mechanikai jellemzők
Ház anyaga: Önkioltó műanyag
Méretek: 35 mm szélesség, 90 mm magasság, 72 mm mélység
Szerelési mód: 35 mm szimmetrikus DIN sínre az IEC 60715 szerint
Helyi jelzés: LED (sárga) a relé bekapcsolt állapotához, LED (zöld) a tápellátáshoz, LED (sárga) az időzítő bekapcsolt állapotához
Csatlakozások - terminálok: Csavaros csatlakozók, különböző kábelméretekhez (0,2-4 mm² között)
Meghúzási nyomaték: 0,6…1 Nm az IEC 60947-1 szerint
Környezeti jellemzők
IP védettségi fokozat: IP20 (terminálok) és IP30 (ház) az IEC 60529 szerint
Működési hőmérséklet: -20…50 °C
Tárolási hőmérséklet: -40…70 °C
Relatív páratartalom: 95% 55 °C-on az IEC 60068-2-30 szerint
Elektromágneses kompatibilitás: Ipari környezetre vonatkozó kibocsátási szabvány az IEC 61000-6-4 szerint, Lakó-, kereskedelmi és könnyűipari környezetre vonatkozó kibocsátási szabvány az IEC 61000-6-3 szerint, Ipari környezetekre vonatkozó zavartűrés az NF EN/IEC 61000-6-2 szerint
Túlfeszültség kategória: III az IEC 60664-1 szerint
Szigetelési ellenállás: >500 MOhm 500 V DC között különböző áramkörök között
