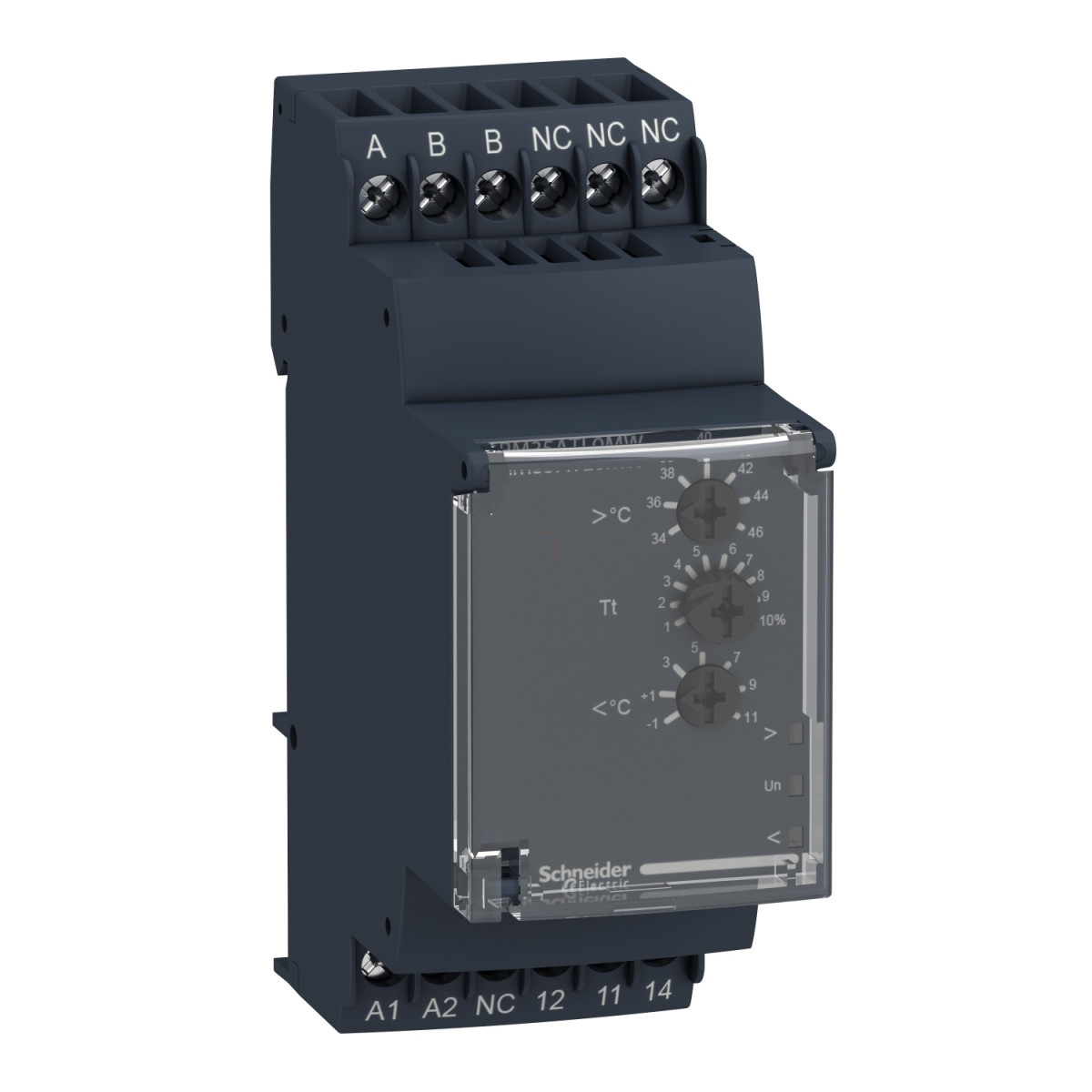

A Schneider Electric RM35ATL0MW egy professzionális hőmérsékletfigyelő relé, amely a Harmony Control Relays termékcsalád tagja. Ez a speciálisan felvonógépházak hőmérséklet-felügyeletére tervezett készülék megbízható védelmet biztosít a rendkívüli hőmérsékleti viszonyok ellen, ezzel garantálva a felvonórendszerek biztonságos üzemeltetését.
Az eszköz kettős hőmérséklet-figyelési funkcióval rendelkezik: alulhőmérséklet esetén -1...11°C tartományban, túlmelegedés esetén pedig 34...46°C tartományban jelez és avatkozik be. A hőmérséklet mérési pontossága ±2°C, a teljes mérési tartomány ±1...46°C között mozog. A beállított hőmérsékleti határérték túllépése esetén a relé 0,1...10 másodperc közötti állítható késleltetési idővel (Tt) reagál, ami lehetővé teszi az átmeneti hőmérsékletváltozások figyelmen kívül hagyását. A rendszer a megfelelő működésről 3 LED-del ad visszajelzést: egy zöld LED jelzi a tápfeszültség meglétét, míg két sárga LED mutatja a helyes (magas és alacsony) hőmérsékleti tartományban való működést.
A relé univerzális tápellátással rendelkezik, ami 24...240V AC/DC feszültségtartományban teszi lehetővé a működést, így szinte bármilyen felvonórendszerbe rugalmasan beépíthető. A termék nem önellátó, tehát külső tápellátást igényel. A készülék galvanikus leválasztást biztosít a tápellátás és a mérés között, ami növeli a biztonságot és csökkenti az elektromos zavarok hatását. Az eszköz IP30-as védettséggel rendelkezik a burkolatra vonatkozóan, míg a csatlakozókapcsok IP20-as védettségűek.
Az RM35ATL0MW kompakt kivitelű, mindössze 35 mm széles, 72 mm hosszú és 90 mm magas, így könnyen elhelyezhető szabványos 35 mm-es DIN sínre szerelve. A relé 1 váltóérintkezős (C/O) kimenettel rendelkezik, melynek névleges kapcsolási áramerőssége 5A, maximális kapcsolási feszültsége pedig 250V AC/DC. A kapcsolási képessége 1250 VA, amely elegendő a legtöbb vezérlési feladathoz. Az érintkezők kadmiummentes anyagból készültek, ami környezetbarátabb megoldást jelent.
A hőmérséklet-érzékelés Pt100 típusú, 3 vezetékes szondával történik, amelynek kábelhossza maximum 10 méter lehet. A rendszer reagálási ideje 3,5 másodperc + a beállított késleltetési idő (Tt) hőmérsékleti hiba esetén, és 3,5 másodperc a hiba megszűnésekor. A visszaállási idő 8 másodperc, a bekapcsolási késleltetés pedig 0,2 másodperc.
Az eszköz számos nemzetközi szabványnak és tanúsítványnak megfelel, köztük az IEC 60255-6, IEC 60664-1 szabványoknak, valamint rendelkezik GOST, GL, C-Tick, UL és CSA minősítésekkel is. A készülék -20°C és +50°C közötti környezeti hőmérsékleten üzemeltethető, tárolási hőmérséklet-tartománya pedig -40°C és +70°C közötti. A termék ellenáll a vibrációnak és ütésnek az IEC 60068-2-6/IEC 60255-21-1 szabványoknak megfelelően.
Schneider Electric Harmony Control Relays - RM35ATL0MW - hőmérsékletfigyelő relé, 1CO, 5A, 24…240VAC/DC műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Control Relays
Relé típusa: Hőmérséklet-figyelő relé
Termék vagy komponens típus: Felvonógépház hőmérséklet-figyelő relé
Alkalmazási terület: Felvonógépházak és 3-fázisú tápellátások
Relé neve: RM35AT
Figyelt hőmérsékleti paraméterek: Alulhőmérséklet: -1...11°C, Túlhőmérséklet: 34...46°C
Időkésleltetés tartomány: 0.1...10 s állítható késleltetés (tűrés: 0...10% a teljes skálaértéktől)
Kapcsolási és teljesítmény jellemzők
Kapcsolási kapacitás: 1250 VA
Minimális kapcsolási áram: 10 mA 5 V DC mellett
Maximális teljesítményfelvétel: 3.5 VA AC, 0.6 W DC
Felhasználási kategória: AC-12, AC-13, AC-14, AC-15, DC-12, DC-13, DC-14 az IEC 60947-5-1 szerint
Időkésleltetés: Állítható 1...10 s Tt- időkésleltetés hiba esetén
Mérési tartomány: ±1...46 °C
További műszaki adatok
Visszaállási idő: 8 s
Maximális kapcsolási feszültség: 250 V AC/DC
Névleges tápfeszültség: 24...240 V AC/DC
Névleges feszültség: 24...240 V AC/DC 50/60 Hz, nem önellátó
Tápfeszültség határok: 20.4…264 V AC, 21.6…264 V DC
Kapcsoknál mérhető ellenállás: 1.33 kOhm hőmérséklet esetén
Szélesség: 35 mm
Kimeneti érintkezők: 1 C/O (váltóérintkező)
Érintkező anyaga: Kadmiummentes
Névleges kimeneti áram: 5 A
Bekapcsolási késleltetés: 0.2 s
Mérési és válaszidő jellemzők
Mérési pontosság: ±2 °C
Válaszidő: ≤ 3.5 s + Tt (hőmérsékleti hiba esetén), ≤ 3.5 s (hiba megszűnésekor)
Hőmérséklet-érzékelő típusa: Pt 100 - 3 vezetékes
Telepített eszköz: Pt 100 szonda kábelhossza ≤ 10 m
Környezeti feltételek
Tárolási hőmérséklet: -40…70 °C
Üzemi hőmérséklet: -20…50 °C
Vibrációállóság: 0.35 mm (f= 5…57.6 Hz) az IEC 60068-2-6/IEC 60255-21-1 szerint, 1 gn (f= 57.6…150 Hz) az IEC 60068-2-6/IEC 60255-21-1 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60255-21-1 szerint
IP védettségi fokozat: IP20 (kapcsok) az IEC 60529 szerint, IP30 (ház) az IEC 60529 szerint
Telepítés és csatlakoztatás
Szerelési mód: 35 mm-es szimmetrikus DIN sínre az IEC 60715 szerint
Csatlakozások - kapcsok: Csavaros kapcsok, különböző vezetékméretekhez (tömör és hajlékony)
Meghúzási nyomaték: 0.6…1 N.m az IEC 60947-1 szerint
Ház anyaga: Önkioltó műanyag
Helyi jelzések: 1 zöld LED a bekapcsolt állapot jelzésére, 1 sárga LED a helyes hőmérséklet jelzésére (magas R1), 1 sárga LED a helyes hőmérséklet jelzésére (alacsony R2)
