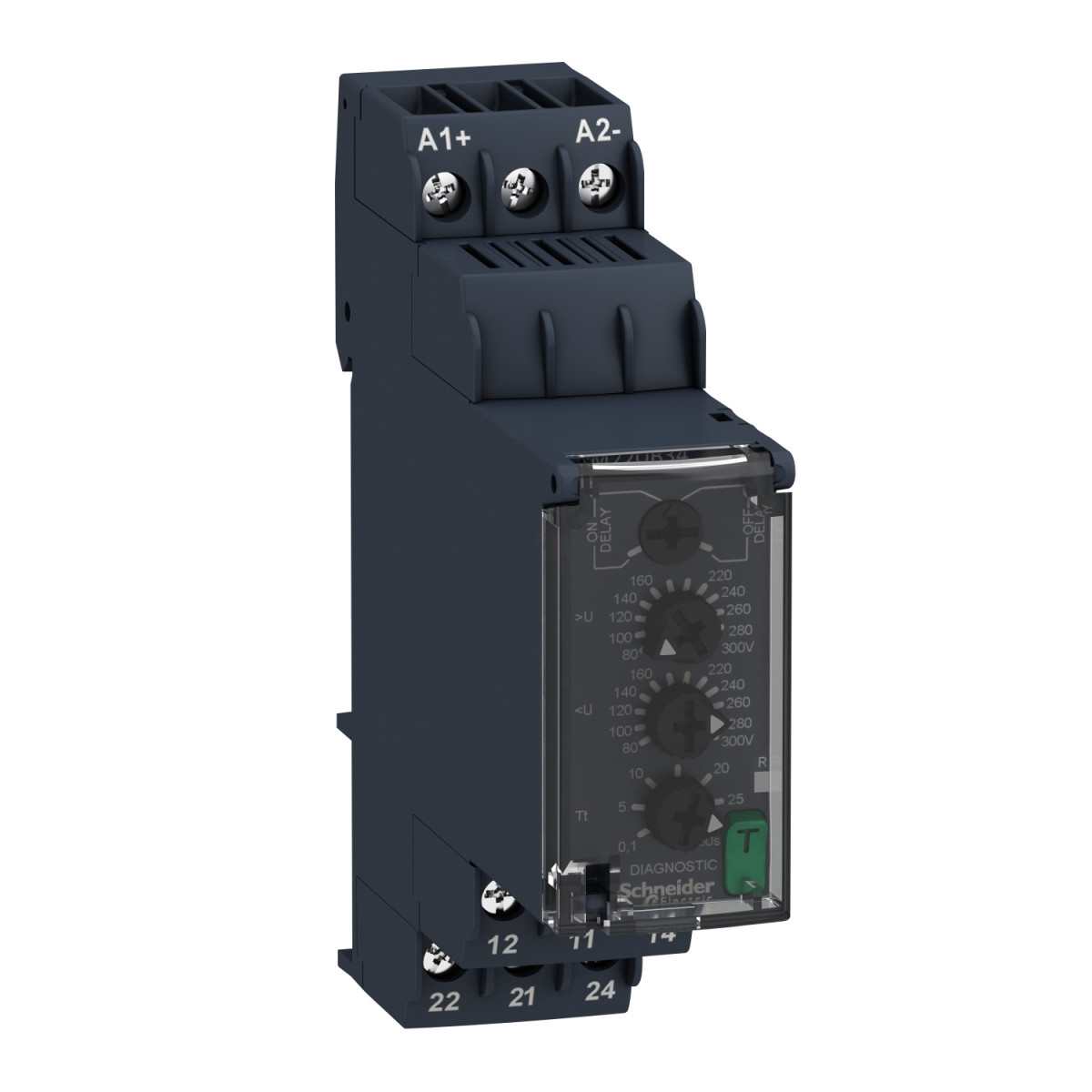

A Schneider Electric RM22UB34 feszültségfigyelő relé a Harmony Control Relays termékcsalád professzionális vezérlési megoldása, amely kimagasló megbízhatóságot és precizitást biztosít ipari környezetben. Ez a kompakt, 22,5 mm szélességű, DIN-sínre szerelhető készülék egyaránt alkalmas túlfeszültség és alulfeszültség detektálására, így kettős védelmet nyújt a csatlakoztatott berendezések számára.
A relé rendkívül sokoldalú működési tartománnyal rendelkezik, ami 80-300V AC/DC közötti feszültség felügyeletét teszi lehetővé. A beépített időkésleltetés 0,1-30 másodperc között állítható, ami lehetővé teszi a pillanatnyi feszültségingadozások vagy hálózati zavarok kiszűrését. A működtetéshez 110-240V AC/DC tápfeszültség szükséges, ami széles kompatibilitást biztosít különböző rendszerekkel. Az eszköz 5%-os hiszterézissel rendelkezik a küszöbértékeknél, ami megakadályozza a gyakori be- és kikapcsolást határértékek közelében.
A RM22UB34 relé két átkapcsoló érintkezővel (2C/O) van ellátva, egyenként 8A névleges áramerősséggel, ami 2000 VA kapcsolási kapacitást jelent. Ez ideálissá teszi motorok, világítási rendszerek vagy más nagyobb teljesítményű eszközök védelméhez. Az eszköz mérési pontossága kiemelkedő, kevesebb mint 1%-os hibával a teljes mérési tartományban, a hőmérséklet változásából eredő hiba pedig mindössze 0,2%/°C. Az ismétlési pontosság ±0,5% a bemeneti és mérőáramkörre, valamint ±2% az időkésleltetésre vonatkozóan, ami biztosítja a stabil és következetes működést.
A relé műszakilag fejlett kialakítást kapott, IP50 (előlap), IP40 (ház) és IP20 (csatlakozók) védettséggel rendelkezik. A 35 mm-es DIN sínre szerelhető kompakt ház (79,5 × 90 × 22,5 mm) helytakarékos elhelyezést biztosít kapcsolószekrényekben. A csatlakozók csavaros kivitelűek, különböző vezeték keresztmetszetekkel használhatók (tömör vagy sodrott), a meghúzási nyomaték 0,6-1 Nm. A beépített tesztgomb lehetővé teszi a relé funkcióinak gyors ellenőrzését telepítés vagy karbantartás során. Az eszköz MTTFd értéke 433,7 év, B10d értéke pedig 400000, ami kimagasló megbízhatóságot jelent.
A RM22UB34 relé alkalmazási területe rendkívül széles: használható érzékeny elektronikai berendezések védelmére, tápellátás figyelésére ipari folyamatokban, épületautomatizálási rendszerekben, valamint olyan kritikus rendszerekben, ahol a feszültségingadozások komoly kárt okozhatnának. Az eszköz képes 20 ms időtartamú mikro-megszakításokat áthidalni, valamint 500 ms válaszidővel rendelkezik, ami gyors védelmet biztosít túlfeszültség vagy alulfeszültség esetén. A cadmium-mentes érintkezők használata környezetbarátabb megoldást jelent.
Schneider Electric Harmony Control Relays - RM22UB34 - feszültségfigyelő relé, be - és kikapcsolás késleltetővel, 2CO, 8A, 110…240VAC/DC, mérési tart.:80…300V műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Control Relays
Relé típusa: Feszültségfigyelő relé
Termék vagy komponens típusa: Feszültségfigyelő relé
Hálózati fázisok száma: 1 fázis
Tápáramkör típusa: AC/DC
Relé megnevezése: RM22UA
Figyelt paraméterek: Túlfeszültség és alulfeszültség érzékelés
Időkésleltetés: Állítható 0,1...30 s, +/- 10% a teljes skálaértékhez képest
Mérési tartomány: 80...300 V AC/DC
Érintkező típus és összetétel: 2 C/O
Villamos jellemzők
Kapcsolási kapacitás VA-ban: 2000 VA
Maximális kapcsolási feszültség: 250 V AC
Minimum kapcsolási áram: 10 mA 5 V DC-nél
Maximum kapcsolási áram: 8 A AC
Tápfeszültség határértékei: 60…280 V AC
Teljesítményfelvétel VA-ban: 5 VA AC
Maximális teljesítményfelvétel W-ban: 2 W DC
Immunitás mikro-megszakításokra: 20 ms
Kimeneti érintkezők: 2 C/O
Névleges kimeneti áram: 8 A
Hiszterézis: 5% fix a küszöbérték beállításnál
Késleltetés bekapcsoláskor: 600 ms
Maximális mérési ciklus: 250 ms mérési ciklus valós RMS értékként
Ismétlési pontosság: +/- 0,5% a bemeneti és mérőáramkörnél, +/- 2% az időkésleltetésnél
Mérési hiba: < 1% a teljes tartományon feszültségváltozásnál, 0,2%/°C hőmérsékletváltozásnál
Válaszidő: <= 500 ms
Szigetelési ellenállás: > 100 MOhm 500 V DC-nél
Mechanikai jellemzők
Túlfeszültség kategória: III az IEC 60664-1 szerint
Csatlakozások - kivezetések: Csavaros csatlakozók, különböző vezeték keresztmetszetekhez
Meghúzási nyomaték: 0,6…1 N.m az IEC 60947-1 szerint
Ház anyaga: Önkioltó műanyag
Rögzítési mód: 35 mm DIN sín az IEC 60715 szerint
Villamos élettartam: 100000 ciklus
Mechanikai élettartam: 10000000 ciklus
Érintkezők anyaga: Kadmium-mentes
Vezérlés típusa: Tesztgombbal
Szélesség: 22,5 mm
Környezeti feltételek
Üzemi környezeti hőmérséklet: -20…50 °C 60 Hz-en, -20…60 °C 50 Hz-en
Tárolási hőmérséklet: -40…70 °C
Relatív páratartalom: 93…97% 25…55 °C-on az IEC 60068-2-30 szerint
IP védettségi fokozat: IP20 (csatlakozók), IP40 (ház), IP50 (előlap) az IEC 60529 szerint
Szennyezettségi fok: 3 az IEC 60664-1 szerint
Dielektromos teszt feszültség: 2,5 kV, 1 min AC 50 Hz az IEC 60255-27 szerint
