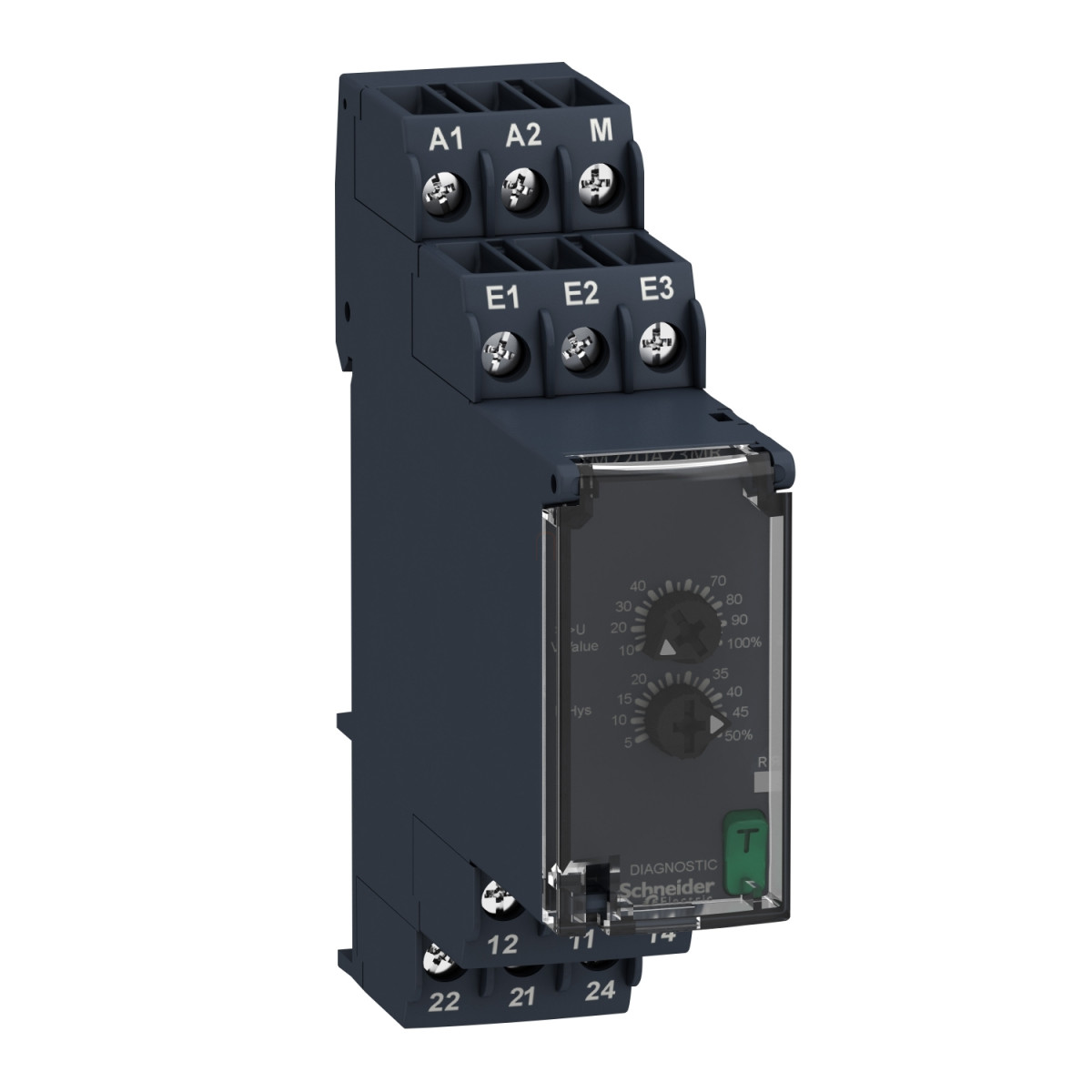

A Schneider Electric Harmony Control Relays termékcsaládba tartozó RM22UA23MR feszültségfigyelő relé egy professzionális, ipari minőségű túlfeszültség-védelmi megoldás. Ez a kompakt, DIN-sínre szerelhető készülék kritikus fontosságú a villamos rendszerek megbízható működése és védelme szempontjából, különösen olyan környezetben, ahol a hálózati feszültség ingadozása veszélyeztetheti az érzékeny berendezéseket.
Az RM22UA23MR túlfeszültség-figyelő relé széles, 15...500V AC/DC mérési tartományban működik, így rendkívül sokoldalúan alkalmazható különböző rendszerekben. A készülék tápellátása univerzális, 24...240V AC/DC tartományban biztosítható, ami jelentősen megkönnyíti a telepítést és rugalmasságot biztosít a felhasználás során. Az eszköz két átkapcsoló érintkezővel (2 C/O) rendelkezik, amelyek 8A terhelhetőséggel bírnak, így közvetlenül képesek vezérelni kisebb berendezéseket vagy mágneskapcsolókat nagyobb rendszerek esetén.
A relé működése rendkívül precíz, amit a kiváló műszaki paraméterek is alátámasztanak: a mérési pontossága kevesebb mint 1% a teljes tartományban, a mérési ciklus ideje mindössze 100 ms, és a valós effektív értéket (RMS) méri. Az 5-50% között állítható hiszterézis lehetővé teszi a működés finomhangolását az adott alkalmazási környezethez. A készülék két üzemmóddal rendelkezik: "No Memory" módban az alaphelyzetbe állás automatikusan megtörténik a normál feszültség visszaállásakor, míg "Memory" módban a relé a riasztási állapotban marad, amíg manuálisan nem állítják alaphelyzetbe a tápfeszültség megszakításával. Ez utóbbi különösen hasznos olyan alkalmazásokban, ahol fontos nyomon követni a korábbi feszültség-anomáliákat.
A Schneider Electric RM22UA23MR kompakt méretekkel rendelkezik (22,5 mm szélesség, 90 mm magasság, 79,5 mm mélység), így könnyen elhelyezhető a kapcsolószekrényben, a szabványos 35 mm-es DIN sínre pattintható. A készülékház önkioltó műanyagból készült, és IP20/IP40/IP50 védettséggel rendelkezik a különböző részein. Az eszköz beépített tesztgombbal van ellátva, ami lehetővé teszi a működés gyors ellenőrzését. A csatlakozások csavaros sorkapcsok, amelyek különböző méretű vezetékeket fogadnak, a meghúzási nyomaték 0,6...1 Nm.
Az RM22UA23MR relé megfelel a szigorú nemzetközi szabványoknak, többek között az IEC 60255-1 szabványnak, és számos tanúsítvánnyal rendelkezik (CE, CCC, GL, RCM, UL, EAC, CSA). A készülék kiváló elektromágneses kompatibilitással (EMC) bír, ellenáll az elektrosztatikus kisüléseknek, a sugárzott rádiófrekvenciás elektromágneses mezőknek és a túlfeszültség-impulzusoknak. Működési hőmérséklet-tartománya széles: -20...50°C (60 Hz esetén) vagy -20...60°C (50 Hz esetén), így különböző környezeti feltételek mellett is megbízhatóan működik. Az eszköz mechanikai élettartama 10.000.000 ciklus, elektromos élettartama pedig 100.000 ciklus, ami biztosítja a hosszú távú, megbízható üzemeltetést.
Schneider Electric Harmony Control Relays - RM22UA23MR - feszültségfigyelő relé, 2CO, 8A, 24…240VAC/DC, mérési tart.:15…500V műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Control Relays
Relé típus: Feszültségfigyelő relé
Termék vagy komponens típus: Feszültségfigyelő relé
Hálózati fázisszám: 1 fázis
Tápáramkör típus: DC
Relé név: RM22UA
Figyelt relé paraméterek: Túlfeszültség érzékelés
Időkésleltetés: Nélkül
Műszaki jellemzők
Kapcsolási teljesítmény VA-ben: 2000 VA
Mérési tartomány: 15...500 V AC/DC
Érintkezők típusa és összetétele: 2 C/O
Reset idő: 1500 ms maximális feszültségnél
Maximális kapcsolási feszültség: 250 V AC
Minimális kapcsolási áram: 10 mA 5 V DC-nél
Maximális kapcsolási áram: 8 A AC
Tápfeszültség határok: 20,4…264 V AC/DC
Teljesítményfelvétel VA-ben: 3,5 VA AC
Maximális teljesítményfelvétel W-ban: 1,5 W DC
Mikroszakadás-védettség: 10 ms
Ellenállás a csatlakozók között: 150 kOhm az E2-M csatlakozóknál, 300 kOhm az E1-M csatlakozóknál, 500 kOhm az E3-M csatlakozóknál
Kimeneti érintkezők: 2 C/O
Hiszterézis: 5…50% állítható a küszöbérték beállítás szerint
Késleltetés bekapcsoláskor: 600 ms
Maximum mérési ciklus: 100 ms mérési ciklus, valós effektív értékként
Ismétlési pontosság: +/- 0,5% a bemeneti és mérőkör esetében
Mérési hiba: < 1% a teljes tartományban feszültségváltozásnál, 0,05%/°C hőmérsékletváltozásnál
Válaszidő: <= 500 ms
Fizikai jellemzők
Szigetelési ellenállás: > 100 MOhm 500 V DC-nél
Túlfeszültség kategória: III az IEC 60664-1 szerint
Névleges szigetelési feszültség [Ui]: 250 V az IEC 60664-1 szerint
Névleges lökőfeszültség-állóság [Uimp]: 5 kV 1,2/50 µs alatt az IEC 60255-27 szerint
Szigetelés: Tápellátás és mérés között
Ház anyaga: Önkioltó műanyag
Szerelési támasz: 35 mm DIN sín az IEC 60715 szerint
Elektromos élettartam: 100000 ciklus
Mechanikai élettartam: 10000000 ciklus
Névleges tápfeszültség [Un]: 24...240 V AC/DC 50/60 Hz, nem önellátó
Biztonsági megbízhatósági adatok: MTTFd = 308,2 év, B10d = 290000
Érintkezők anyaga: Kadmium-mentes
Vezérlés típusa: Tesztgombbal
Szélesség: 22,5 mm
Környezeti jellemzők
Üzemi környezeti hőmérséklet: -20…50 °C 60 Hz-nél, -20…60 °C 50 Hz-nél
Tárolási környezeti hőmérséklet: -40…70 °C
Relatív páratartalom: 93…97% 25…55 °C-on az IEC 60068-2-30 szerint
IP védettségi fokozat: IP20 (csatlakozók), IP40 (ház), IP50 (előlap) az IEC 60529 szerint
Szennyezettségi fokozat: 3 az IEC 60664-1 szerint
Dielektromos teszt feszültség: 2,5 kV, 1 perc AC 50 Hz az IEC 60255-27 szerint
