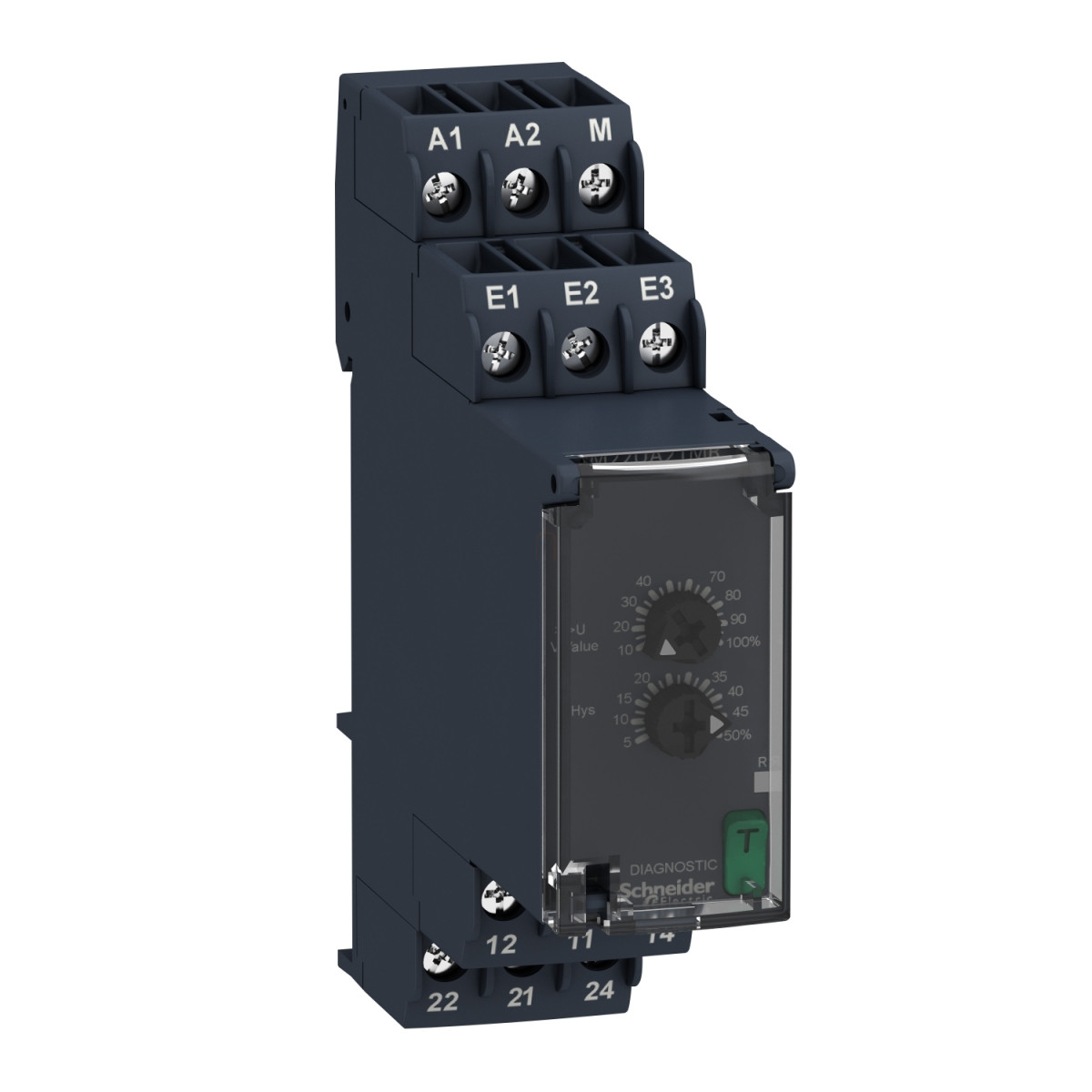

A Schneider Electric RM22UA21MR egy professzionális feszültségfigyelő relé a Harmony Control Relays termékcsaládból, amely megbízható megoldást kínál az elektromos rendszerek túlfeszültség felügyeletére. Ez a kompakt kialakítású eszköz precíz védelmet biztosít a kritikus berendezések és érzékeny elektronikai rendszerek számára a veszélyes túlfeszültségekkel szemben, ezáltal növelve a rendszer megbízhatóságát és élettartamát.
A RM22UA21MR modell legfőbb előnye a széles tápfeszültség tartomány (24...240V AC/DC), ami rendkívül rugalmas felhasználást tesz lehetővé különböző alkalmazási környezetekben. A relé mérési tartománya 0,05...5V AC/DC között állítható, így ideális választás precíziós alkalmazásokhoz, ahol a feszültségszintek pontos monitorozása elengedhetetlen. A készülék memória funkcióval is rendelkezik, ami lehetővé teszi a felhasználó számára, hogy a relé beállított értékek túllépése esetén nyitott állapotban maradjon mindaddig, amíg a tápfeszültséget vissza nem állítják, ezzel biztosítva a rendszer védelmét ismétlődő túlfeszültség események ellen.
A Schneider Electric RM22UA21MR technikai specifikációit tekintve 8A kapcsolási kapacitással rendelkezik, valamint 2 váltóérintkezős (C/O) kimenettel, ami sokoldalú vezérlési lehetőségeket biztosít. A hisztérézis 5-50% között állítható a küszöbérték beállításához viszonyítva, ami lehetővé teszi a felhasználó számára a kapcsolási pontok precíz kalibrálását az adott alkalmazáshoz. A mérési ciklus 100 ms, amely során az eszköz valódi RMS értéket mér, így pontos képet kaphatunk a hálózati feszültség tényleges állapotáról. A relé válaszideje kevesebb mint 500 ms, ami gyors reakciót biztosít a veszélyes túlfeszültség események fellépésekor. A mérési pontosság kiemelkedően magas, kevesebb mint 1% a teljes tartományban feszültségváltozás esetén, és mindössze 0,05%/°C hőmérsékletváltozás hatására.
Az eszköz könnyen telepíthető 35 mm-es DIN sínre az IEC 60715 szabványnak megfelelően, kompakt méretei (90 mm magas, 22,5 mm széles, 79,5 mm mély) pedig lehetővé teszik a helytakarékos elhelyezést kapcsolószekrényekben. A csatlakozások csavaros sorkapcsokkal történnek, amelyek különböző méretű vezetékek fogadására alkalmasak, mind tömör, mind sodrott kivitelben. A készülékház önkioltó műanyagból készült, és különböző védettségi fokozatokkal rendelkezik: IP20 a sorkapcsok, IP40 a ház és IP50 az előlap tekintetében az IEC 60529 szabvány szerint. A relé működési hőmérséklet-tartománya -20...+50°C 60 Hz-en, illetve -20...+60°C 50 Hz-en, ami széles alkalmazási területet biztosít különböző környezeti feltételek mellett.
Schneider Electric Harmony Control Relays - RM22UA21MR - feszültségfigyelő relé, 2CO, 8A, 24…240VAC/DC, mérési tart.:0,05…5V műszaki adatok
Főbb tulajdonságok
Termékcsalád: Harmony Control Relays
Relé típus: Feszültségfigyelő relé
Termék vagy komponens típusa: Feszültségfigyelő relé
Hálózat fázisszáma: 1 fázis
Tápáramkör típusa: DC
Relé neve: RM22UA
Relé által figyelt paraméterek: Túlfeszültség érzékelés
Időkésleltetés: Nélkül
Kapcsolási kapacitás VA-ben: 2000 VA
Mérési tartomány: 0,05...5 V AC/DC
Érintkezők típusa és összetétele: 2 C/O
Kiegészítő tulajdonságok
Visszaállítási idő: 1500 ms maximális feszültségnél
Maximális kapcsolási feszültség: 250 V AC
Minimális kapcsolási áram: 10 mA 5 V DC-nél
Maximális kapcsolási áram: 8 A AC
Tápfeszültség határértékek: 20,4…264 V AC/DC
Teljesítményfelvétel VA-ben: 3,5 VA AC
Maximális teljesítményfelvétel W-ban: 1,5 W DC
Mikrokimaradásokkal szembeni immunitás: 10 ms
Ellenállás a csatlakozók között: 30 kOhm az E2-M csatlakozókon, 5 kOhm az E1-M csatlakozókon, 50 kOhm az E3-M csatlakozókon
Kimeneti érintkezők: 2 C/O
Hiszterézis: 5…50 % állítható a küszöbérték beállításhoz képest
Bekapcsolási késleltetés: 600 ms
Maximális mérési ciklus: 100 ms mérési ciklus valódi RMS értékként
Ismétlési pontosság: +/- 0,5 % a bemeneti és mérési áramkör esetén
Mérési hiba: < 1 % a teljes tartományban feszültségváltozás esetén, 0,05 %/°C hőmérsékletváltozás esetén
Válaszidő: <= 500 ms
Szigetelési tulajdonságok
Szigetelési ellenállás: > 100 MOhm 500 V DC-nél
Túlfeszültség kategória: III az IEC 60664-1 szerint
Szigetelés: Tápellátás és mérés között
Csatlakozások
Csatlakozások - sorkapcsok: Csavaros sorkapcsok, különböző vezeték méretekhez
Meghúzási nyomaték: 0,6…1 N.m az IEC 60947-1 szerint
Mechanikai tulajdonságok
Ház anyaga: Önkioltó műanyag
Szerelési tartó: 35 mm DIN sín az IEC 60715 szerint
Elektromos élettartam: 100000 ciklus
Mechanikai élettartam: 10000000 ciklus
Felhasználási kategória: AC-15, DC-13, AC-1, DC-1 az IEC szabványok szerint
Névleges tápfeszültség: 24...240 V AC/DC 50/60 Hz, nem önellátó
Biztonsági megbízhatósági adatok: B10d = 290000, MTTFd = 308,2 év
Érintkező anyaga: Kadmium mentes
Vezérlés típusa: Tesztgombbal
Szélesség: 22,5 mm
Környezeti feltételek
Elektromágneses kompatibilitás: Megfelel a különböző IEC szabványoknak
Üzemi környezeti levegő hőmérséklet: -20…50 °C 60 Hz-nél, -20…60 °C 50 Hz-nél
Szabványok: IEC 60255-1
Termék tanúsítványok: UL, EAC, CSA, GL, CCC, RCM, CE
Tárolási környezeti levegő hőmérséklet: -40…70 °C
Relatív páratartalom: 93…97 % 25…55 °C-nál az IEC 60068-2-30 szerint
Rezgésállóság: Különböző értékek az IEC 60068-2-6 szerint
Ütésállóság: 15 gn (időtartam = 11 ms) üzemen kívül, 5 gn (időtartam = 11 ms) üzem közben az IEC 60068-2-27 szerint
IP védettségi fokozat: IP20 (sorkapcsok), IP40 (ház), IP50 (előlap) az IEC 60529 szerint
Szennyezési fokozat: 3 az IEC 60664-1 szerint
Dielektromos teszt feszültség: 2,5 kV, 1 min AC 50 Hz az IEC 60255-27 szerint
Méretek
Szélesség: 22,5 mm / 0,89 in
Magasság: 90 mm / 3,54 in
Mélység: 79,5 mm / 3,13 in
