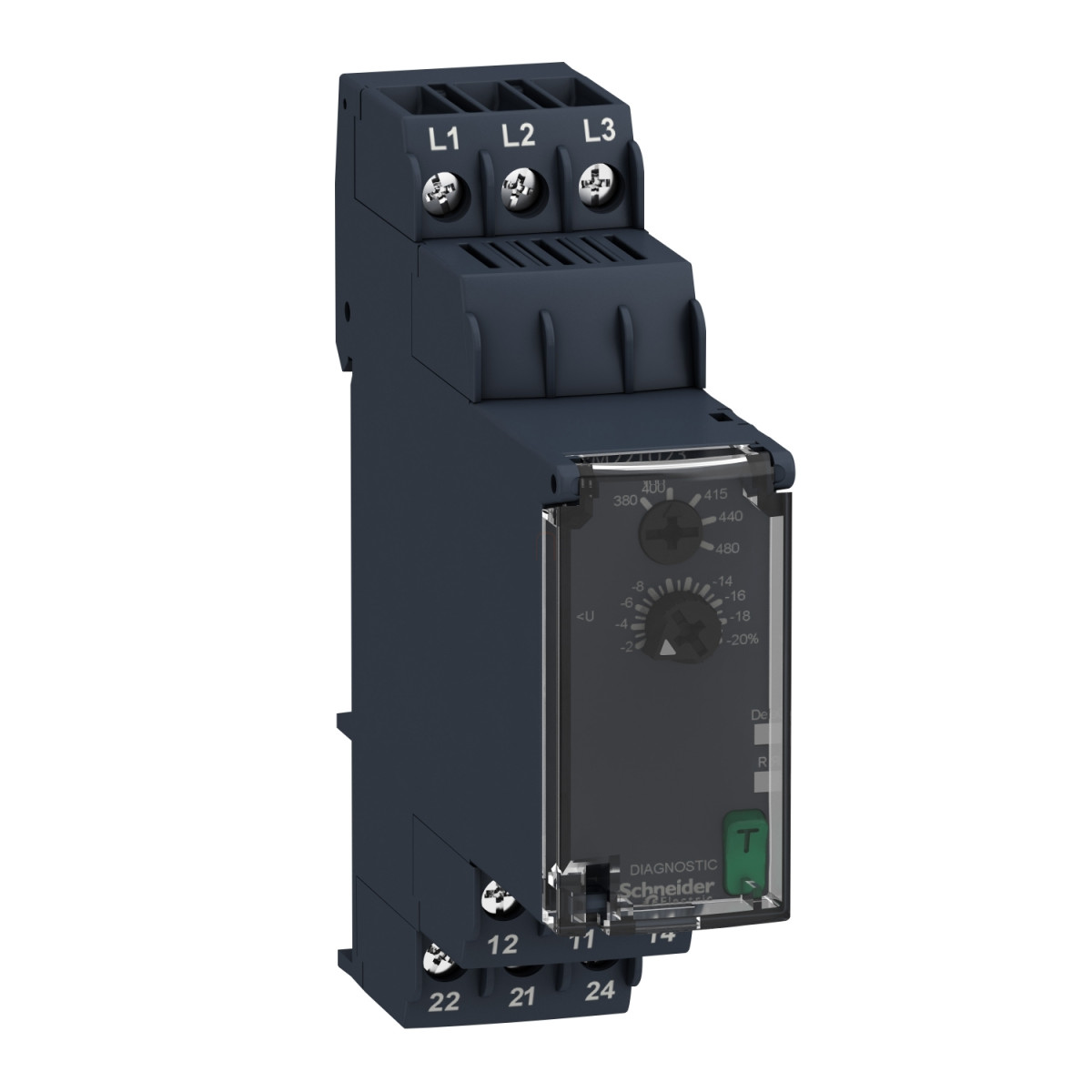

A Schneider Electric Harmony Control Relays termékcsalád RM22TU23 típusú 3-fázisú kontroll reléje professzionális ipari alkalmazásokhoz készült, kifejezetten a feszültségi viszonyok monitorozására és a hálózatvédelemre. Ez az intelligens készülék három fő védelmi funkcióval rendelkezik: alulfeszültség-figyelés, fázissorrend ellenőrzés és fáziskiesés detektálás, amelyek együttesen biztosítják a csatlakoztatott berendezések maximális védelmét a hálózati rendellenességekkel szemben.
A relé 380...480 V fázis-fázis közötti feszültségtartományban üzemel, és képes a hálózati feszültség valós effektív értékének (RMS) folyamatos mérésére. A készülék alulfeszültség érzékelési küszöbértéke 2-20% között állítható, fix 2% hiszterézissel, így pontosan a felhasználási körülményekhez igazítható. A RM22TU23 alapvető előnye, hogy nem igényel külső tápellátást, mivel a figyelt hálózatból nyeri a működéséhez szükséges energiát. Válaszideje rendkívül gyors, mindössze 300 ms, amely kritikus jelentőségű lehet az érzékeny berendezések védelme szempontjából.
A relé két váltóérintkezővel (2C/O) rendelkezik, mindegyik 8A kapcsolási árammal, amely megfelelő kapacitást biztosít a legtöbb vezérlési alkalmazáshoz. A beépített tesztgomb lehetővé teszi a rendszer gyors és egyszerű ellenőrzését telepítés vagy karbantartás során. A készülék kompakt kialakítása - mindössze 22,5 mm széles - különösen előnyös, ha korlátozott a rendelkezésre álló hely a kapcsolószekrényben. Szabványos 35 mm-es DIN sínre szerelhető, így könnyen integrálható a meglévő ipari rendszerekbe. IP20 védettségű csatlakozókkal, IP40 védettségű házzal és IP50 védettségű előlappal rendelkezik, amely megfelelő védelmet nyújt a legtöbb ipari környezetben.
A Schneider Electric RM22TU23 relé kiváló elektromágneses kompatibilitási tulajdonságokkal rendelkezik, és megfelel a szigorú ipari szabványoknak, amit számos minősítés és tanúsítvány is igazol (CSA, RCM, UL, GL, CE, CCC, EAC). Működési hőmérséklet-tartománya -20...50°C 60 Hz-en és -20...60°C 50 Hz-en, így a legtöbb ipari környezetben megbízhatóan üzemel. A készülék különösen ajánlott olyan alkalmazásokhoz, ahol kritikus a háromfázisú motorok és berendezések védelme, például szivattyúk, ventillátorok, kompresszorok esetében, vagy olyan helyeken, ahol a nem megfelelő fázissorrend vagy a fáziskiesés komoly károkat okozhat. A Schneider Electric RM22TU23 kontroll relé megbízható védelmet nyújt a drága berendezések számára, így csökkentve az állásidőt és a karbantartási költségeket.
Schneider Electric Harmony Control Relays - RM22TU23 - háromfázisú fázis - és feszültségfigyelő relé műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Control Relays
Relé típusa: 3-fázisú kontroll relé
Relé neve: RM22TR
Figyelt paraméterek: Alulfeszültség érzékelés, Fázissorrend, Fáziskiesés érzékelés
Időkésleltetés típusa: Nincs
Kapcsolási kapacitás: 2000 VA
Mérési tartomány: 380...480 V feszültség AC
Érintkezők típusa és összetétele: 2 C/O (váltóérintkező)
Műszaki adatok
Reset idő: 1500 ms maximum feszültségnél
Maximum kapcsolási feszültség: 250 V AC
Minimum kapcsolási áram: 10 mA 5 V DC-nél
Maximum kapcsolási áram: 8 A AC
Névleges tápfeszültség: AC/DC, önellátó
Tápfeszültség határok: 304…576 V AC
Működési határok: -20% +20% Un
Teljesítményfelvétel: 15 VA 480 V AC 60 Hz-nél
Feszültség érzékelési küszöb: < 100 V AC
Tápfeszültség frekvencia: 50...60 Hz +/- 10%
Kimeneti érintkezők: 2 C/O
Kapcsolási küszöb beállítási pontossága: +/- 10% a teljes skálához képest
Kapcsolási küszöb drift: <= 0,05% fokonként a megengedett környezeti hőmérséklettől függően, <= 1% a tápfeszültség tartományban
Időkésleltetés beállítási pontossága: 10 P
Időkésleltetés drift: <= 0,05% fokonként a megengedett környezeti hőmérséklettől függően, <= 1% a tápfeszültség tartományban
Hiszterézis: 2% fix választható
Indítási késleltetés bekapcsoláskor: 650 ms
Maximum mérési ciklus: 150 ms mérési ciklus valós effektív értékként
Küszöbfeszültség beállítás: 2...20% Un kiválasztva
Feszültségtartomány: 380...480 V fázis-fázis
Mechanikai jellemzők
Csatlakozások - terminálok: Csavaros sorkapcsok, többféle vezetéktípushoz
Meghúzási nyomaték: 0,6…1 N.m IEC 60947-1 szerint
Ház anyaga: Önkioltó műanyag
Állapotjelző LED: LED (sárga) relé BE, LED (zöld) feszültség BE
Szerelési támogatás: 35 mm DIN sín IEC 60715 szerint
Elektromos élettartam: 100000 ciklus
Mechanikai élettartam: 10000000 ciklus
Felhasználási kategória: AC-15, DC-13, AC-1, DC-1 az IEC 60947 szabvány szerint
Érintkezők anyaga: Kadmium-mentes
Vezérlés típusa: Tesztgombbal
Szélesség: 22,5 mm
Környezeti feltételek
Mikrokimaradásokkal szembeni védettség: 10 ms
Elektromágneses kompatibilitás: Megfelel a lakossági, kereskedelmi és ipari környezetekre vonatkozó szabványoknak
Szabványok: IEC 60255-1
Termék tanúsítványok: CSA, RCM, UL, GL, CE, CCC, EAC
Tárolási környezeti hőmérséklet: -40…70 °C
Működési környezeti hőmérséklet: -20…50 °C 60 Hz-en, -20…60 °C 50 Hz AC/DC
Relatív páratartalom: 93…97 % 25…55 °C-on IEC 60068-2-30 szerint
IP védettségi fokozat: IP20 (sorkapcsok), IP40 (ház), IP50 (előlap) IEC 60529 szerint
Szennyezettségi fok: 3 IEC 60664-1 és UL 508 szerint
Dielektromos teszt feszültség: 2,5 kV, 1 perc AC 50 Hz IEC 60255-27 szerint
