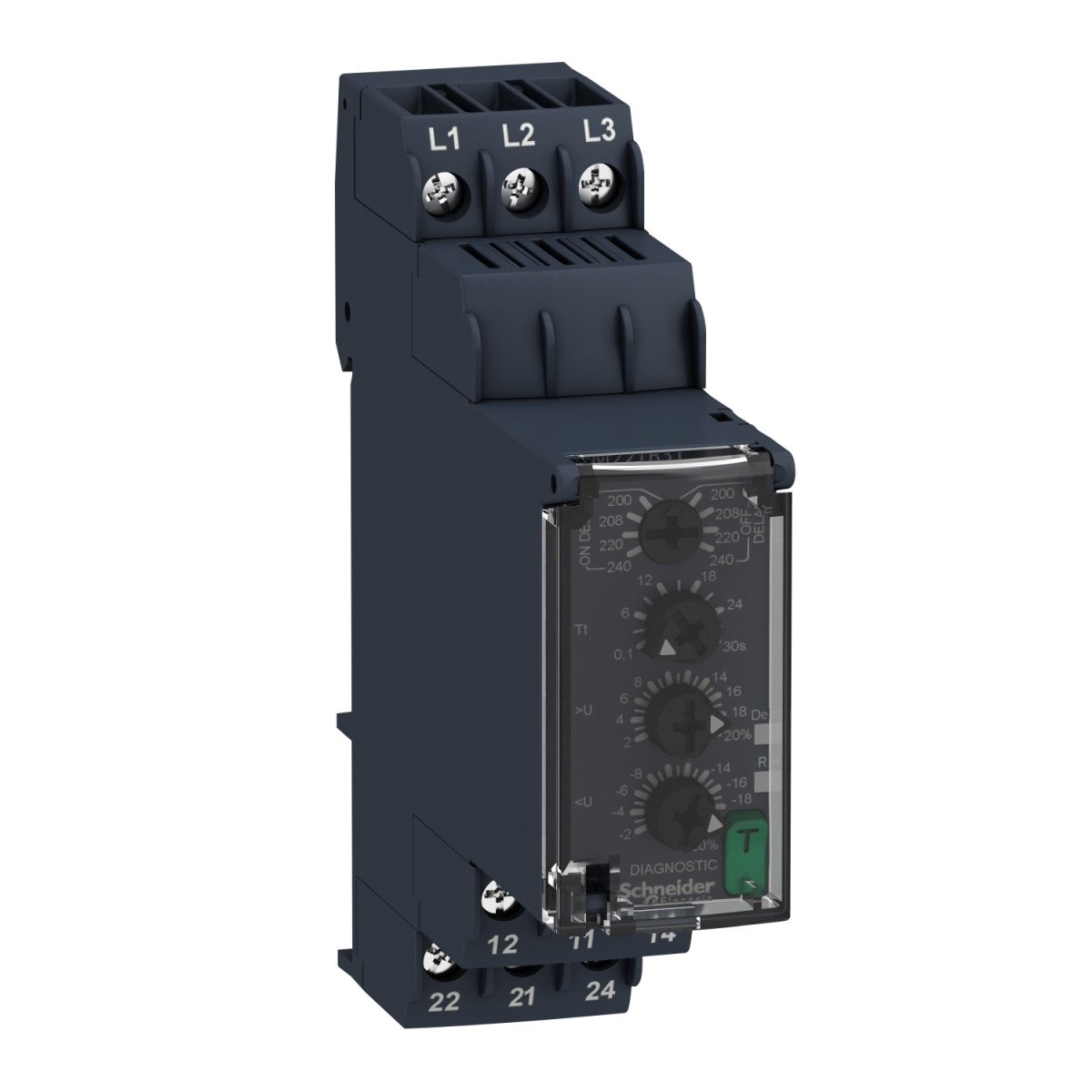

A Schneider Electric Harmony Control Relays termékcsaládba tartozó RM22TR31 egy kompakt, megbízható és sokoldalú 3-fázisú vezérlőrelé, amely fázishibák, túlfeszültség és alulfeszültség felügyeletére egyaránt alkalmas. Ez a 200-240V AC tartományban működő modell ideális választás ipari rendszerek, gépek és berendezések védelme esetén, ahol a stabil háromfázisú tápellátás kritikus fontosságú.
Az RM22TR31 relé a Harmony Control Relays termékcsalád részeként egyesíti a kimagasló minőséget és a rendkívüli funkcionalitást. A készülék folyamatosan ellenőrzi a 3-fázisú hálózatot, és azonnal reagál, ha fáziskiesést, fázissorrend-változást, túl- vagy alulfeszültséget észlel. A beépített késleltetési funkció révén elkerülhetők a pillanatnyi feszültségingadozások miatti téves riasztások, mivel a relé csak tartós hiba esetén lép működésbe. A késleltetési idő 0,1-30 másodperc között állítható, így a különböző alkalmazások egyedi igényeihez igazítható.
Műszaki szempontból az RM22TR31 igazán kiemelkedő. A készülék 2 váltóérintkezővel (2CO) rendelkezik, amelyek egyenként 8A terhelhetőségűek. A kapcsolási teljesítmény 2000 VA, a minimális kapcsolási áram 10 mA 5V DC mellett, míg a maximális kapcsolási feszültség 250V AC. A relé mérési tartománya 200-240V fázis-fázis között, a névleges feszültség megengedett eltérése -20% és +20% között van. A túlfeszültség kategória III-as fokozatú az IEC 60664-1 és UL 508 szabványok szerint, ami kiváló védelmet biztosít az ipari környezetben előforduló feszültségcsúcsok ellen. A kapcsolási küszöbérték pontossága a teljes skálára vonatkoztatva +/-10%, a beállított késleltetés pontossága pedig 10P. A készülék rögzített 2%-os hiszterézissel rendelkezik, ami megakadályozza a relé gyors ki-be kapcsolgatását a határérték közelében. A feszültségküszöb 2-20% között állítható, így a védelem tökéletesen az adott alkalmazáshoz igazítható.
Az RM22TR31 kivitelezése és telepítési lehetőségei is figyelemre méltóak. A 22,5 mm széles készülékház önkioltó műanyagból készül, és szabványos 35 mm-es DIN-sínre pattintható (IEC 60715). A védettség IP20 a csatlakozóknál, IP40 a készülékháznál és IP50 az előlapon, ami megfelel az ipari alkalmazások követelményeinek. A relé állapotát kétféle LED jelzi: egy sárga a relé bekapcsolt állapotát, egy zöld pedig a tápfeszültség meglétét mutatja. A műszaki megbízhatóságot jól jellemzi, hogy a készülék MTTFd értéke 388,1 év, a B10d értéke pedig 350000. Az elektromos élettartam 100000 kapcsolási ciklus, a mechanikai élettartam pedig lenyűgöző 10000000 ciklus, ami hosszú távú, karbantartásmentes működést garantál még intenzív használat mellett is.
A csatlakoztatás csavaros sorkapcsok segítségével történik, amelyek 0,2-2,5 mm² keresztmetszetű (AWG 24-14) vezetékek fogadására alkalmasak, 0,6-1 Nm meghúzási nyomatékkal. Az RM22TR31 üzemi hőmérséklet-tartománya rendkívül széles: -20°C és +50°C között 60 Hz-en, valamint -20°C és +60°C között 50 Hz-en. Ez a széles hőmérsékleti tartomány lehetővé teszi a relé használatát szélsőséges környezeti feltételek mellett is. A készülék ellenáll a rezgésnek és a mechanikai ütéseknek is az IEC 60068-2-6 és IEC 60068-2-27 szabványoknak megfelelően, ami megbízható működést garantál még olyan környezetben is, ahol jelentős mechanikai igénybevétel fordulhat elő. A Schneider Electric RM22TR31 relé számos nemzetközi tanúsítvánnyal rendelkezik, beleértve a CE, CSA, CCC, EAC, RCM, GL és UL minősítéseket, amelyek igazolják a termék kimagasló minőségét és megfelelőségét a vonatkozó biztonsági és teljesítménystandardoknak. Ez a megbízható fázisfelügyeleti eszköz ideális választás bármilyen ipari alkalmazáshoz, ahol a háromfázisú rendszerek folyamatos és biztonságos működése kulcsfontosságú követelmény.
Schneider Electric Harmony Control Relays - RM22TR31 - háromfázisú fázis - és feszültségfigyelő relé műszaki adatok
Általános jellemzők
Termékcsalád: Harmony Control Relays
Relé típus: Vezérlőrelé
Termék vagy alkatrész típus: 3-fázisú vezérlőrelé
Hálózat fázisainak száma: 3 fázis
Relé neve: RM22TR
Felügyelt paraméterek
Felügyelt funkciók: Fázissorrend, Fáziskiesés észlelés, Túlfeszültség és alulfeszültség észlelés
Késleltetési idő típus: Állítható 0,1...30 s, +/- 10% a teljes skála értékre Tt- késleltetési idő hiba esetén
Kapcsolási teljesítmény: 2000 VA
Mérési tartomány: 200...240 V AC feszültség
Érintkezők típusa és összetétele: 2 C/O
Műszaki paraméterek
Visszaállítási idő: 1500 ms maximális feszültségnél
Maximális kapcsolási feszültség: 250 V AC
Minimális kapcsolási áram: 10 mA 5 V DC-nél
Maximális kapcsolási áram: 8 A AC
[Us] névleges tápfeszültség: AC/DC
Tápfeszültség határértékek: 160…288 V AC
Üzemelési határértékek: - 20% + 20% Un
Teljesítményfelvétel: 10 VA 240 V AC 60 Hz-en
Feszültség észlelési küszöbérték: < 100 V AC
Tápfeszültség frekvencia: 50...60 Hz +/- 10%
Kimeneti érintkezők: 2 C/O
Pontosság és beállítások
Kapcsolási küszöbérték beállítási pontossága: +/- 10% a teljes skálára
Kapcsolási küszöbérték drift: <= 0,05% fokonként a megengedett környezeti hőmérséklet függvényében, <= 1% a tápfeszültség tartományban
Időkésleltetés beállítási pontossága: 10 P
Időkésleltetés drift: <= 0,05% fokonként a megengedett környezeti hőmérséklet függvényében, <= 1% a tápfeszültség tartományban
Hiszterézis: 2% rögzített vagy választható
Indulási késleltetés bekapcsoláskor: 650 ms
Mérés és válaszidő
Maximális mérési ciklus: 150 ms mérési ciklus valódi effektív értékként
Feszültség küszöbérték állítás: 2...20% a választott Un értékből
Feszültségtartomány: 200...240 V fázis-fázis között
Ismétlési pontosság: +/- 0,5% a bemenet és mérőkör esetén, +/- 3% az időkésleltetés esetén
Mérési hiba: < 1% a teljes tartományban feszültségváltozás esetén, < 0,05%/°C hőmérsékletváltozás esetén
Válaszidő: <= 300 ms
Mechanikai tulajdonságok
Túlfeszültség kategória: III az IEC 60664-1 szerint, III az UL 508 szerint
Szigetelési ellenállás: > 100 MOhm 500 V DC-nél az IEC 60255-27 szerint
Szerelési helyzet: Bármilyen pozíció
Csatlakozások - sorkapcsok: Csavaros sorkapcsok különböző vezeték keresztmetszetekhez
Meghúzási nyomaték: 0,6…1 N.m az IEC 60947-1 szerint
Ház anyaga: Önkioltó műanyag
Állapot LED: LED (sárga) relé BE, LED (zöld) tápellátás BE
Szerelési tartó: 35 mm DIN sín az IEC 60715 szerint
Elektromos élettartam: 100000 ciklus
Mechanikai élettartam: 10000000 ciklus
Fizikai jellemzők
Érintkező anyaga: Kadmium mentes
Vezérlés típus: Tesztgombbal
Szélesség: 22,5 mm
Környezeti paraméterek
Mikromegszakítások elleni immunitás: 10 ms
Elektromágneses kompatibilitás: Különféle szabványoknak megfelelő immunitás
Tárolási környezeti hőmérséklet: -40…70 °C
Működési környezeti hőmérséklet: -20…50 °C 60 Hz-en, -20…60 °C 50 Hz-en AC/DC
Relatív páratartalom: 93…97% 25…55 °C-on az IEC 60068-2-30 szerint
Rezgésállóság: Különböző értékek a frekvencia függvényében
Ütésállóság: 15 gn (időtartam = 11 ms) nem működés közben, 5 gn (időtartam = 11 ms) működés közben
IP védettségi fokozat: IP20 (sorkapcsok), IP40 (ház), IP50 (előlap)
Szennyezési fokozat: 3 az IEC 60664-1 és UL 508 szerint
Dielektromos teszt feszültség: 2,5 kV, 1 min AC 50 Hz
