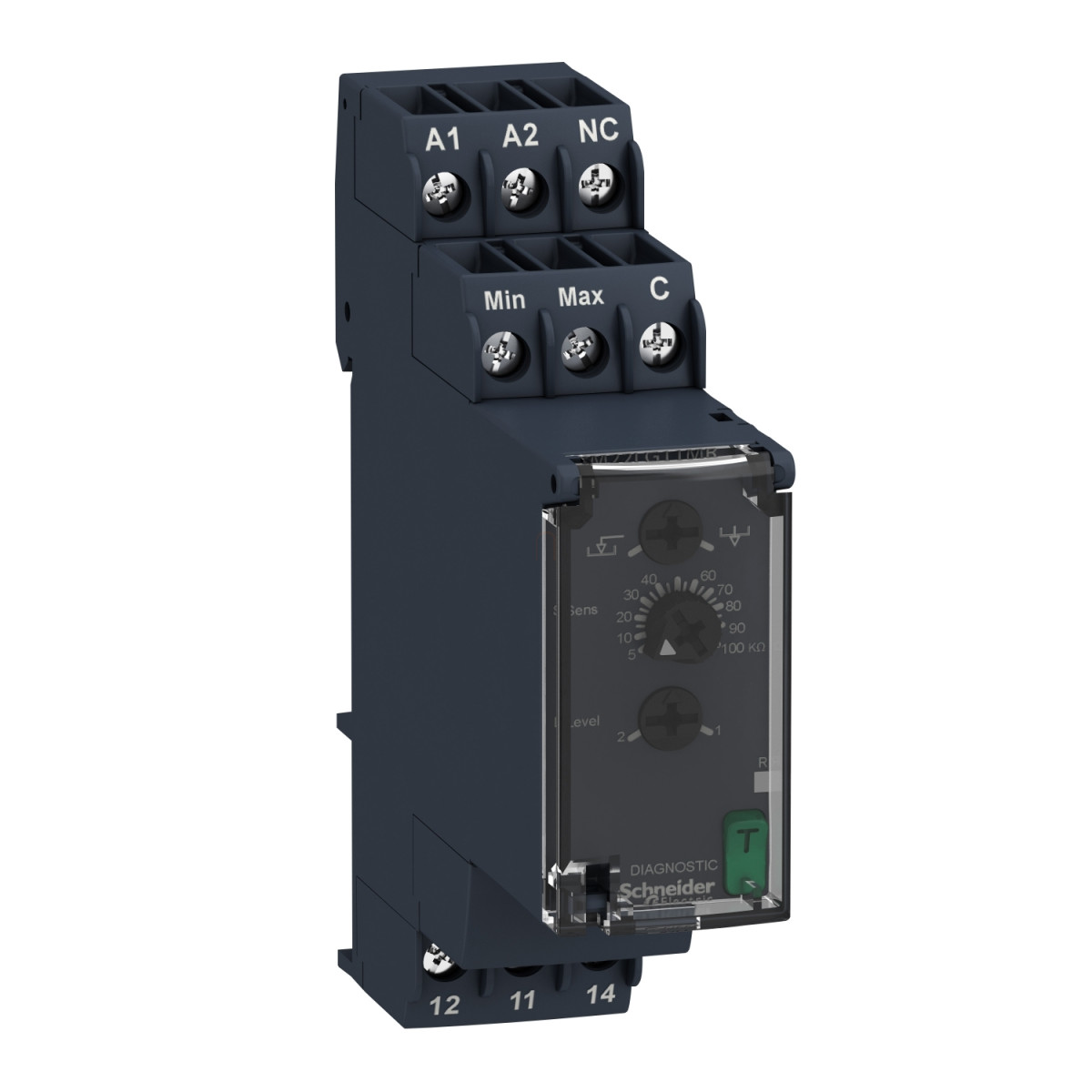

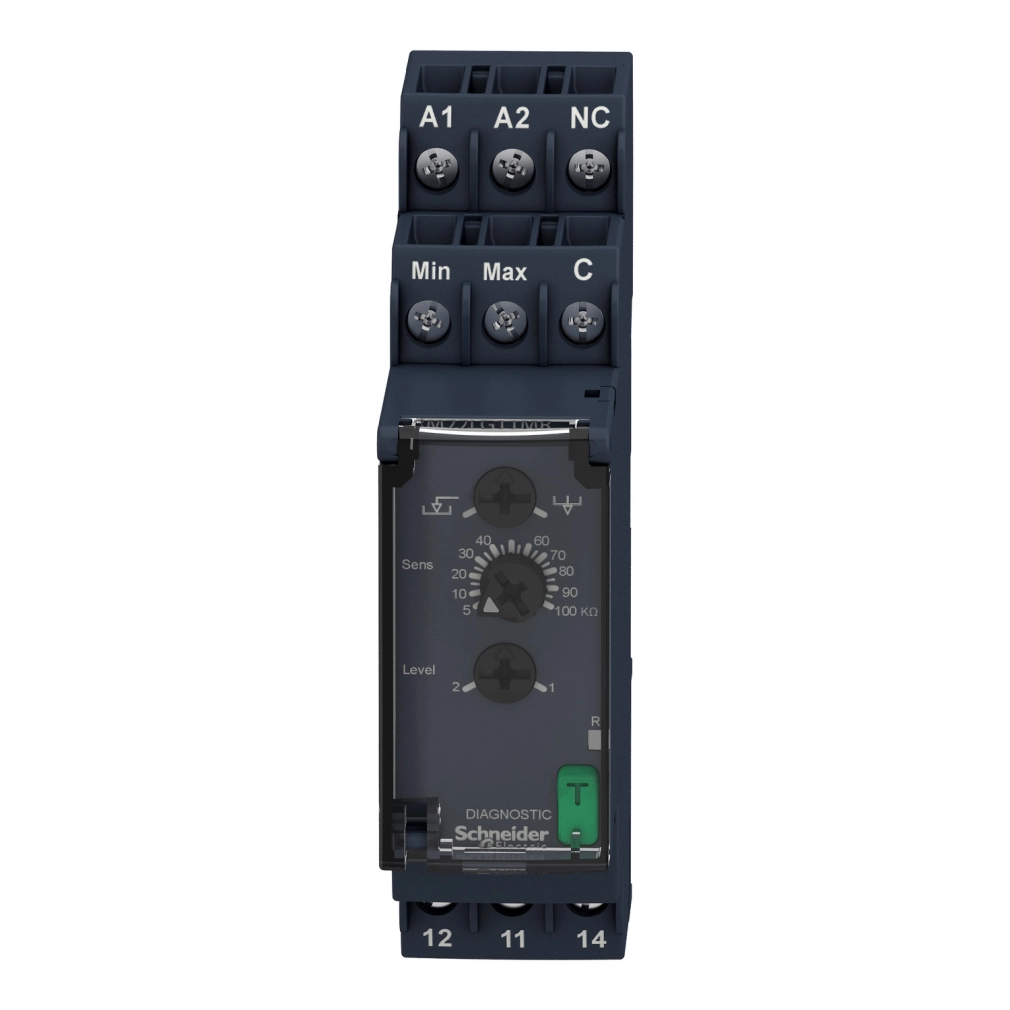

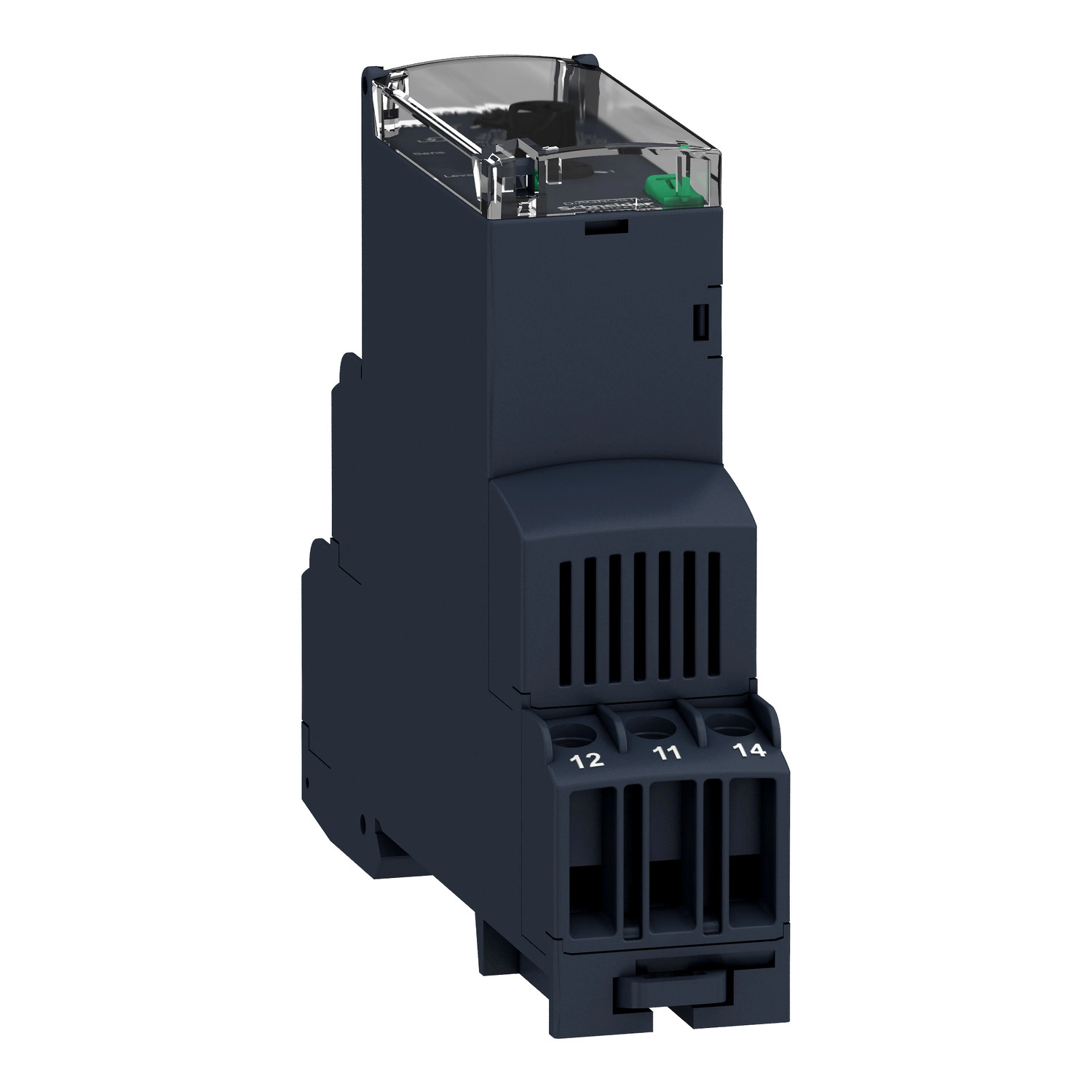

A Schneider Electric RM22LG11MR folyadékszint-figyelő reléje a Harmony Control Relays termékcsalád sokoldalú tagja, amely megbízható szintfelügyeletet biztosít különböző folyadékok esetén. Ez a kompakt, DIN-sínre szerelhető készülék ipari környezetben nyújt professzionális megoldást tartályok, tárolók folyadékszintjének pontos ellenőrzésére és szabályozására.
Az RM22LG11MR szintfelügyelő relé működési elve a folyadékok elektromos vezetőképességén alapul. A készülék rezisztív szondákon keresztül érzékeli a folyadékszintet, melyek jellemzően minimum és maximum szinteken kerülnek elhelyezésre a tartályban. A mérési tartomány 5-100 kOhm között állítható, így különböző vezetőképességű folyadékok esetén is használható. A beépített érzékenység-szabályozó segítségével 5-100% között finomhangolhatod a rendszert, ezáltal alkalmazkodva a különböző folyadéktípusokhoz és környezeti feltételekhez.
A készülék univerzális tápfeszültség-tartománya (24-240V AC/DC) rendkívüli rugalmasságot biztosít a telepítés során. A tápfeszültség-tartomány alsó és felső határai 20,4V és 264V, amely széles működési tartományt garantál különböző ipari környezetekben. Az eszköz teljesítményfelvétele mindössze 1,5W DC, így energiahatékony működést biztosít hosszú távon is. A bekapcsolási késleltetés 0,6 másodperc, amely elég idő a rendszer stabilizálódásához és a megfelelő működés megkezdéséhez.
Az RM22LG11MR relé egy váltóérintkezővel (1C/O) rendelkezik, amelynek névleges kapcsolási árama 8A. A kapcsolási kapacitás 2000VA, a minimális kapcsolási áram pedig 10mA 5V DC esetén. Ez a kimeneti teljesítmény lehetővé teszi különböző szivattyúk, szelepek vagy jelzőberendezések közvetlen vezérlését. A relé támogatja az AC-15, DC-13, AC-1 és DC-1 felhasználási kategóriákat az IEC 60947-5-1 és IEC 60947-4-1 szabványok szerint, ami széles alkalmazási lehetőséget biztosít. A maximális elektróda feszültség 12V AC, az elektróda áram pedig 1mA, így biztonsággal használható érzékeny környezetben is.
A készülék kompakt kialakítása (szélessége mindössze 22,5mm, magassága 90mm, mélysége 79,5mm) lehetővé teszi a helytakarékos beépítést kapcsolószekrényekbe. A 35mm-es DIN sínre szerelhető, és bármilyen pozícióban rögzíthető. A csatlakozás csavaros sorkapcsokkal történik, amelyek különböző vezeték-keresztmetszeteket fogadnak: tömör vezeték esetén 2×0,5-2×2,5mm² vagy 1×0,5-1×3,3mm², sodrott vezeték esetén 2×0,2-2×1,5mm² vagy 1×0,2-1×2,5mm². Az IP védettségi szint IP20 a sorkapcsoknál, IP40 a háznál és IP50 az előlapon, megfelelő védelmet nyújtva a készüléknek ipari környezetben.
A Schneider Electric RM22LG11MR szintfelügyelő relét elsősorban vízkezelő rendszerekben, élelmiszeripari berendezésekben, vegyi üzemekben és egyéb olyan alkalmazásokban ajánlott használni, ahol szükséges a folyadékszintek pontos ellenőrzése és szabályozása. A maximális kábelhossz a szonda és a készülék között 1000m lehet, ami nagy rugalmasságot biztosít a telepítés során. Az RM22LG11MR előnye továbbá a magas megbízhatóság, amit a 100.000 ciklusos elektromos élettartam és a 10.000.000 ciklusos mechanikai élettartam garantál. A készülék rendelkezik tesztgombbal is, amely megkönnyíti a beüzemelést és a karbantartást.
Schneider Electric Harmony Control Relays - RM22LG11MR - folyadékszint - figyelő relé műszaki adatok
Általános tulajdonságok
Termékcsalád: Harmony Control Relays
Relé típus: Szintfelügyelő relé
Relé név: RM22L
Felügyelt paraméterek: Érzékelés rezisztív szondákkal
Késleltetés: Nincs
Kapcsolási jellemzők
Kapcsolási teljesítmény: 2000 VA
Minimális kapcsolási áram: 10 mA 5 V DC esetén
Maximális kapcsolási áram: 8 A AC
Felhasználási kategóriák: AC-15 (IEC 60947-5-1), DC-13 (IEC 60947-5-1), AC-1 (IEC 60947-4-1), DC-1 (IEC 60947-4-1)
Érintkezők típusa: 1 váltóérintkező (C/O)
Maximális kapcsolási feszültség: 250 V AC
Tápellátás és mérési jellemzők
Névleges tápfeszültség: 24...240 V AC/DC 50/60 Hz, nem önellátó
Tápfeszültség határok: 20,4...264 V AC/DC
Teljesítményfelvétel: 1,5 W DC
Bekapcsolási késleltetés: 0,6 s
Maximális elektróda feszültség: 12 V AC
Maximális elektróda áram: 1 mA
Ismétlési pontosság: ±2% késleltetés esetén
Mérési hiba: <1% a teljes tartományon feszültségváltozás esetén, 0,05%/°C hőmérsékletváltozás esetén
Érzékelési jellemzők
Maximum kábeltávolság az eszközök között: 1000 m a szonda és a relé között
Érzékenységi tartomány: 5...100 kOhm St (Standard érzékenység)
Érzékenység beállítás: 5...100%
Maximális tápáram az érzékelőkhöz: 1 mA
Kábel kapacitás: 1 nF HS (Magas érzékenység) esetén a szonda kábelhez, 2,2 nF St (Standard érzékenység) esetén a szonda kábelhez, 4,7 nF LS (Alacsony érzékenység) esetén a szonda kábelhez
Mechanikai jellemzők
Túlfeszültségi kategória: III az IEC 60664-1 szerint
Szigetelés: Tápellátás és mérés között
Csatlakozások: Csavaros sorkapcsok különböző vezeték-keresztmetszetekhez
Meghúzási nyomaték: 0,6...1 N.m az IEC 60947-1 szerint
Ház anyaga: Önkioltó műanyag
Rögzítési mód: 35 mm DIN sín az IEC 60715 szerint
Szerelési pozíció: Bármilyen pozíció
Elektromos élettartam: 100 000 ciklus
Mechanikai élettartam: 10 000 000 ciklus
Érintkező anyaga: Kadmiummentes
Mérési tartomány: 5...100 kOhm
Biztonsági megbízhatósági adatok: B10d = 120000, MTTFd = 125,5 év
Szélesség: 22,5 mm
Vezérlés típusa: Tesztgombbal
Környezeti paraméterek
Védettségi szint: IP20 (sorkapcsok), IP40 (ház), IP50 (előlap) az IEC 60529 szerint
Szennyezettségi fokozat: 3 az IEC 60664-1 szerint
Dielektromos vizsgálati feszültség: 2,5 kV, 1 min AC 50 Hz az IEC 60255-27 szerint
