A Schneider Electric Harmony Control Relays termékcsaládba tartozó RM22JA31MR egy rendkívül sokoldalú áramfigyelő relé, amely egyszerű megoldást kínál ipari és épületautomatizálási rendszerek árammérési és védelmi feladataira. Ez a kompakt készülék 24...240V AC/DC tápfeszültséggel működik, így gyakorlatilag bármilyen rendszerbe könnyen integrálható, legyen szó új telepítésről vagy meglévő rendszer bővítéséről.
Az RM22JA31MR relé fő erőssége a rugalmas működési mód választhatóság. A készülék képes túláram vagy aláram érzékelésre egyaránt, valamint rendelkezik egy speciális "window" (ablak) móddal is, ami lehetővé teszi, hogy csak akkor jelezzen, ha az áramérték kilép egy előre meghatározott tartományból. Ez rendkívül hasznos olyan alkalmazásoknál, ahol a stabil működés csak adott áramtartományban biztosítható. A mérési tartomány 4 mA-től egészen 1 A-ig terjed, ami elegendő a legtöbb ipari alkalmazáshoz. A relé mind AC, mind DC áramok mérésére alkalmas 50/60 Hz hálózati frekvencián, a mérést valódi RMS értékként végzi, ami pontos eredményt biztosít nem szinuszos jelek esetén is.
A működésben meghatározó szerepet játszik a beállítható 0,1-30 másodperces késleltetés, ami segít kiszűrni a rövid idejű zavaró jelenségeket és áramlökéseket, megakadályozva a felesleges kapcsolásokat. A hiszterézis szintén állítható, 5-50% között a küszöbérték beállításához viszonyítva, míg window módban ez a paraméter 3% a teljes skálára vonatkoztatva. A RM22JA31MR két átváltó érintkezővel (2CO) rendelkezik, amelyek maximális kapcsolási terhelhetősége 8A, ami elegendő kisebb gépek, motorok közvetlen kapcsolásához, vagy nagyobb teljesítményű berendezések vezérléséhez segédkontaktorokon keresztül. A készülék kapcsolási képessége 2000 VA, minimális kapcsolási árama pedig 10 mA 5V DC mellett, ami lehetővé teszi az alacsony szintű jelzőáramkörök vezérlését is.

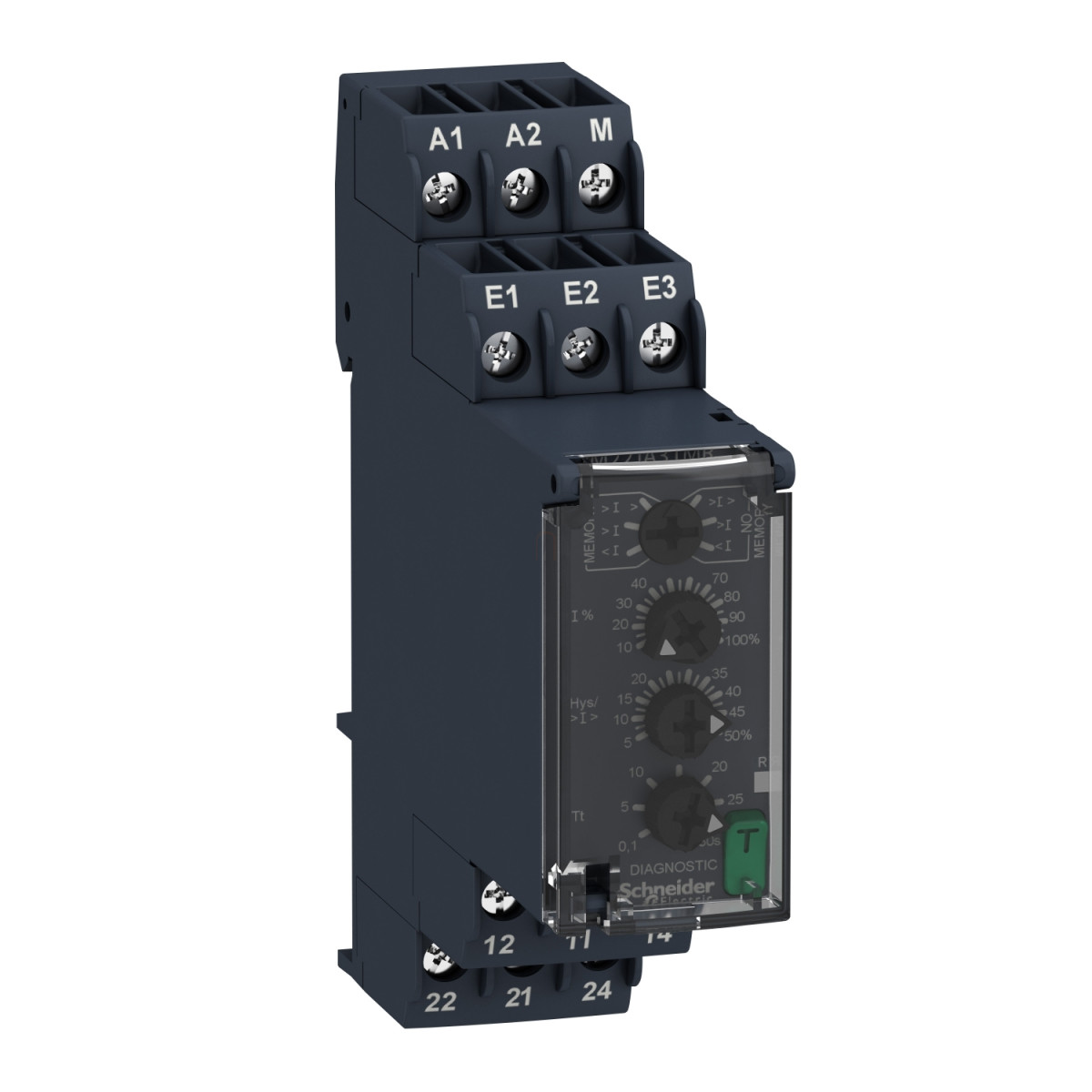

A relé fizikai kialakítása is átgondolt: a kompakt, 22,5 mm széles, műanyag ház szabványos 35 mm-es DIN sínre pattintható, így könnyen beépíthető bármilyen kapcsolószekrénybe. A készülék IP40-es védettségű házzal és IP50-es előlappal rendelkezik, a sorkapcsok IP20 védettséget biztosítanak. A bekötés csavaros sorkapcsokkal történik, amelyek 0,2-2,5 mm² keresztmetszetű vezetékek fogadására alkalmasak. A szerelést megkönnyíti a 0,6-1 Nm közötti meghúzási nyomaték. Üzemi állapotát két LED jelzi: egy zöld a tápellátás meglétét, egy sárga pedig a relé bekapcsolt állapotát mutatja. A beállításokat a készüléken található potméterekkel lehet elvégezni, és rendelkezik egy teszt gombbal is a működés ellenőrzéséhez.
A Schneider Electric RM22JA31MR árammérő reléje széles hőmérséklettartományban képes működni: -20...+60 °C között 50 Hz-en, illetve -20...+50 °C között 60 Hz-en. A készülék számos tanúsítvánnyal rendelkezik (CE, CSA, EAC, CCC, GL, RCM, UL), ami biztosítja a globális szabványoknak való megfelelőséget. Elektromágneses összeférhetőség szempontjából megfelel az ipari és lakossági környezetben való használatra vonatkozó IEC 61000 szabványcsalád követelményeinek. A termék magas megbízhatóságát jelzi a közölt MTTFd érték is, ami 296,8 év. Ez a paraméter a veszélyes meghibásodások között eltelt átlagos időt jelzi, és kulcsfontosságú a biztonsági rendszerek tervezésénél.
Schneider Electric Harmony Control Relays - RM22JA31MR - áramfigyelő relé, kikapcsolás késleltetővel, 2CO, 8A, 24…240VAC/DC, mérési tart.:4…1000mA műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Control Relays
Relé típusa: Áramfigyelő relé
Termék vagy komponens típusa: Áramfigyelő relé
Relé neve: RM22JA
Figyelt paraméterek: Túláram vagy aláram érzékelés, Túláram vagy aláram figyelés window módban
Késleltetés típusa: Állítható 0,1...30 s, +/- 10% a teljes skála értékére vonatkoztatva, Tt - késleltetés hiba esetén
Elektromos jellemzők
Kapcsolási kapacitás: 2000 VA
Minimális kapcsolási áram: 10 mA 5V DC esetén
Maximális kapcsolási áram: 8 A AC
Maximális teljesítményfelvétel: 3,5 VA
Mérési tartomány: 4 mA...1 A áram AC/DC 50/60 Hz
Felhasználási kategória: AC-15 az IEC 60947-5-1 szerint, DC-13 az IEC 60947-5-1 szerint, AC-1 az IEC 60947-4-1 szerint, DC-1 az IEC 60947-4-1 szerint
Érintkezők típusa és összetétele: 2 C/O (váltóérintkező)
Reset idő: 1500 ms maximális feszültségnél
Maximális kapcsolási feszültség: 250 V AC
Tápfeszültség határok: 20,4…264 V AC/DC
Működési feszültség tűrés: -15% +10% Un
Maximális teljesítményfelvétel: 1,5 W DC
Ellenállás a kapcsok között: 2,5 Ohm E1-M kapcsoknál, 0,5 Ohm E2-M kapcsoknál, 0,1 Ohm E3-M kapcsoknál
Kimeneti érintkezők: 2 C/O
Névleges kimeneti áram: 8 A
Maximális mérési ciklus: 100 ms mérési ciklus valós effektív értékként
Belső bemeneti ellenállás: 0,5 Ohm, 2,5 Ohm, 0,1 Ohm
Kapcsolási küszöb beállítási pontossága: +/- 10% a teljes skálára vonatkoztatva
Beállítási és pontossági adatok
Kapcsolási küszöb drift: <= 0,05% Celsius-fokonként a megengedett környezeti hőmérséklettől függően, <= 1% a tápfeszültség tartományon belül
Időkésleltetés beállítási pontossága: 10 P
Időkésleltetés drift: <= 0,05% Celsius-fokonként a megengedett környezeti hőmérséklettől függően, <= 1% a tápfeszültség tartományon belül
Hiszterézis: 5…50% állítható a küszöbérték beállításához képest, 3% fix a teljes skálára window módban
Késleltetés bekapcsoláskor: 0,3 s
Ismétlési pontosság: +/- 0,5% a bemeneti és mérőáramkörre, +/- 0,2% az időkésleltetésre
Mérési hiba: < 1% a teljes tartományon feszültségváltozás esetén, 0,05%/°C hőmérsékletváltozás esetén
Válaszidő: <= 500 ms
Küszöbérték beállítás: 10...100%
Védelmi és mechanikai jellemzők
Túlfeszültség kategória: III az IEC 60664-1 szerint, III az UL 508 szerint
Szigetelési ellenállás: > 100 MOhm 500 V DC esetén az IEC 60255-27 szerint
Szigetelés: Tápellátás és mérés között
Csatlakozások - kapcsok: Csavaros sorkapcsok, különböző vezeték keresztmetszetekhez
Meghúzási nyomaték: 0,6…1 N.m az IEC 60947-1 szerint
Ház anyaga: Önkioltó műanyag
Helyi jelzés: LED (sárga) relé BE állapot jelzésére, LED (zöld) tápellátás jelzésére
Szerelési mód: 35 mm-es DIN sín az IEC 60715 szerint
Elektromos élettartam: 100000 ciklus
Mechanikai élettartam: 10000000 ciklus
Névleges tápfeszültség: 24...240 V AC/DC 50/60 Hz, nem önellátó
Biztonsági megbízhatósági adatok: MTTFd = 296,8 év, B10d = 270000
Érintkező anyaga: Kadmium-mentes
Szélesség: 22,5 mm
Vezérlés típusa: Tesztgombbal
Környezeti jellemzők
Mikroszakadásokkal szembeni immunitás: 50 ms
Elektromágneses kompatibilitás: Megfelel különböző immunitási és kibocsátási szabványoknak
Szabványok: IEC 60255-1
Termék tanúsítványok: CSA, CE, EAC, CCC, GL, RCM, UL
Tárolási hőmérséklet: -40…70 °C
Üzemi hőmérséklet: -20…50 °C 60 Hz-nél, -20…60 °C 50 Hz-nél
Relatív páratartalom: 93…97% 25…55 °C-on az IEC 60068-2-30 szerint
Rezgésállóság: Különböző értékek üzemi és nem üzemi állapotban
Ütésállóság: 15 gn (időtartam = 11 ms) nem üzemi állapotban az IEC 60068-2-27 szerint, 5 gn (időtartam = 11 ms) üzemi állapotban az IEC 60068-2-27 szerint
IP védettségi fokozat: IP20 (sorkapcsok) az IEC 60529 szerint, IP40 (ház) az IEC 60529 szerint, IP50 (előlap) az IEC 60529 szerint
Szennyezettségi fok: 3 az IEC 60664-1 szerint, 3 az UL 508 szerint
Dielektromos teszt feszültség: 2,5 kV, 1 perc AC 50 Hz az IEC 60255-27 szerint
