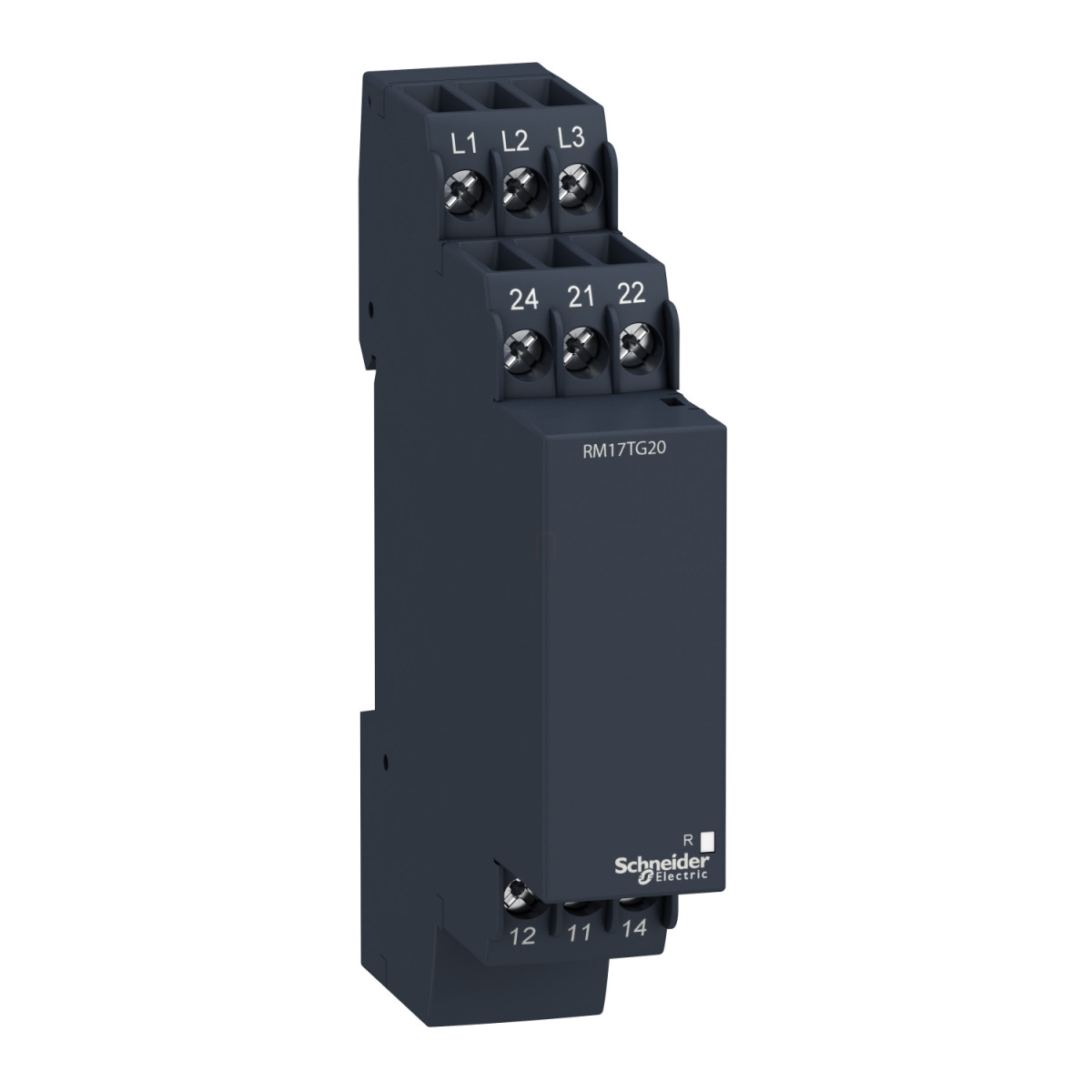

A Schneider Electric Harmony Control Relays termékcsaládból származó RM17TG20 egy kiváló minőségű háromfázisú fázisfigyelő relé, amely nélkülözhetetlen eszköz háromfázisú rendszerek biztonságos működtetéséhez. Ez az intelligens felügyeleti eszköz folyamatosan monitorozza a hálózat fázisszekvenciáját és detektálja a fáziskimaradást, ezáltal védve az értékes berendezéseket a károsodástól.
Az RM17TG20 relé alapvető feladata a háromfázisú tápellátás megfigyelése, különösen a fázissorrend és a fáziskimaradás (két vagy több fázis megszakadása esetén) felügyelete. A készülék 208...480 V AC mérési tartományban működik, és 2 váltóérintkezős kimenettel (2CO) rendelkezik, melyek névleges kimeneti árama 5 A. A relé önműködő tápellátású, külső tápforrást nem igényel, ami egyszerűbbé teszi a telepítését. Működési feszültsége 208...440 V AC tartományban van, és a vezérlőáramkör frekvenciája az iparban szabványos 50...60 Hz ± 10%. Különösen figyelemre méltó a készülék gyors válaszideje, amely hiba esetén nem haladja meg a 130 ms-ot, biztosítva a csatlakoztatott berendezések hatékony védelmét.
A Schneider Electric RM17TG20 relé kompakt kialakítású, mindössze 17,5 mm szélességű, így ideális megoldást jelent korlátozott hellyel rendelkező kapcsolószekrényekbe történő beépítéshez. A készülék DIN-sínre szerelhető az IEC 60715 szabványnak megfelelően, a telepítés pedig rendkívül egyszerű a csavaros csatlakozóknak köszönhetően. A relé önkioltó műanyag házban található, ami növeli a biztonságot. A készülék állapotát sárga LED jelzi, amely világít, amikor a relé bekapcsolt állapotban van. Az RM17TG20 kimagasló mechanikai tartósságot kínál, akár 30 millió kapcsolási ciklust is képes teljesíteni, míg elektromos élettartama 10 000 ciklus. A relé maximális működési sebessége 360 művelet/óra teljes terheléssel.
A készülék széleskörű felhasználási területtel rendelkezik különböző alkalmazásokhoz az IEC 60947-5-1 szabványnak megfelelően, beleértve az AC-12, AC-13, AC-14, AC-15, DC-12 és DC-13 használati kategóriákat. Magas megbízhatóságát jelzi a B10d = 850 000 és MTTFd = 924,6 év értéke. A relé kitűnő elektromágneses kompatibilitással rendelkezik, megfelel az ipari környezetekre vonatkozó kibocsátási szabványoknak (IEC 61000-6-4), valamint a lakóhelyi, kereskedelmi és könnyűipari környezetekre vonatkozó előírásoknak (IEC 61000-6-3), továbbá ellenáll az ipari környezetekre jellemző elektromágneses zavaroknak (IEC 61000-6-2). A termék számos nemzetközi tanúsítvánnyal rendelkezik, köztük GOST, C-Tick, UL, CSA, GL és CE jelölésekkel, ami igazolja a globális szabványoknak való megfelelését.
Schneider Electric Harmony Control Relays - RM17TG20 - háromfázisú fázisfigyelő relé, 2CO, 5A, 208…440VAC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Control Relays
Relé típusa: Vezérlőrelé
Termék vagy alkatrész típusa: Háromfázisú vezérlőrelé
Relé neve: RM17TG
Relé által felügyelt paraméterek: Fázissorrend és fáziskimaradás detektálás (2 vagy több fázis megszakadása)
Mérési tartomány: 208...480 V AC
Késleltetés típusa: Nincs
Kimeneti érintkezők: 2 C/O (váltóérintkező)
Névleges kimeneti áram: 5 A
Érintkező típusa és összetétele: 2 C/O
Vezérlőáramkör feszültsége: 208...440 V
Termékalkalmazás: Háromfázisú tápellátáshoz
Kiegészítő jellemzők
Névleges tápfeszültség: önellátó
Tápfeszültség határértékei: 183...484 V AC
Maximális kapcsolási feszültség: 250 V AC / 250 V DC
Kapcsolási kapacitás VA-ben: 1250 VA
Minimális kapcsolási áram: 10 mA 5 V DC mellett
Vezérlőáramkör feszültséghatárai: -12% +10% Un
Teljesítményfelvétel VA-ben: 0...22 VA 400 V AC 50 Hz-en
Feszültség érzékelési küszöb: < 100 V AC
Vezérlőáramkör frekvenciája: 50...60 Hz +/- 10%
Mérési feszültség határértékei: 183...484 V AC
Késleltetés bekapcsoláskor: 650 ms
Feszültségtartomány: 183...484 V
Válaszidő: <= 130 ms (hiba esetén)
Szigetelési ellenállás: > 500 MOhm 500 V DC-n (IEC 60255-5 szerint)
Névleges szigetelési feszültség: 400 V (IEC 60664-1 szerint)
Mechanikai jellemzők
Működési pozíció: Bármely pozíció teljesítménycsökkenés nélkül
Csatlakozók: Csavaros csatlakozók többféle vezeték-keresztmetszethez
Meghúzási nyomaték: 0,6...1 N.m (IEC 60947-1 szerint)
Ház anyaga: Önkioltó műanyag
Helyi jelzés: LED (sárga) bekapcsolt reléhez
Rögzítési támasz: 35 mm szimmetrikus DIN sín (IEC 60715 szerint)
Elektromos élettartam: 10000 ciklus
Mechanikai élettartam: 30000000 ciklus
Működési sebesség: <= 360 művelet/óra teljes terheléssel
Használati kategória: AC-12, AC-13, AC-14, AC-15, DC-12, DC-13 (IEC 60947-5-1 szerint)
Biztonsági megbízhatósági adatok: B10d = 850000, MTTFd = 924.6 év
Szélesség: 17.5 mm
Vezérlés típusa: Teszt gomb nélkül
Környezeti jellemzők
Elektromágneses kompatibilitás: Ipari környezetre vonatkozó kibocsátási szabvány (IEC 61000-6-4)
Szabványok: IEC 60255-1
Terméktanúsítványok: GOST, C-Tick, UL, CSA, GL
Jelölés: CE
Tárolási környezeti hőmérséklet: -40...70 °C
Üzemi környezeti hőmérséklet: -20...50 °C
Relatív páratartalom: 95% 55 °C-on (IEC 60068-2-30 szerint)
Rezgésállóság: 0.35 mm (f= 5...57.6 Hz), 1 gn (f= 57.6...150 Hz)
Ütésállóság: 15 gn 11 ms-ig (IEC 60255-21-1 szerint)
IP védettség: IP20 (csatlakozók), IP30 (ház)
Szennyezettségi fok: 3 (IEC 60664-1 szerint)
Túlfeszültség kategória: III (IEC 60664-1 szerint)
Dielektromos teszt feszültség: 2 kV, 1 perc AC 50 Hz
