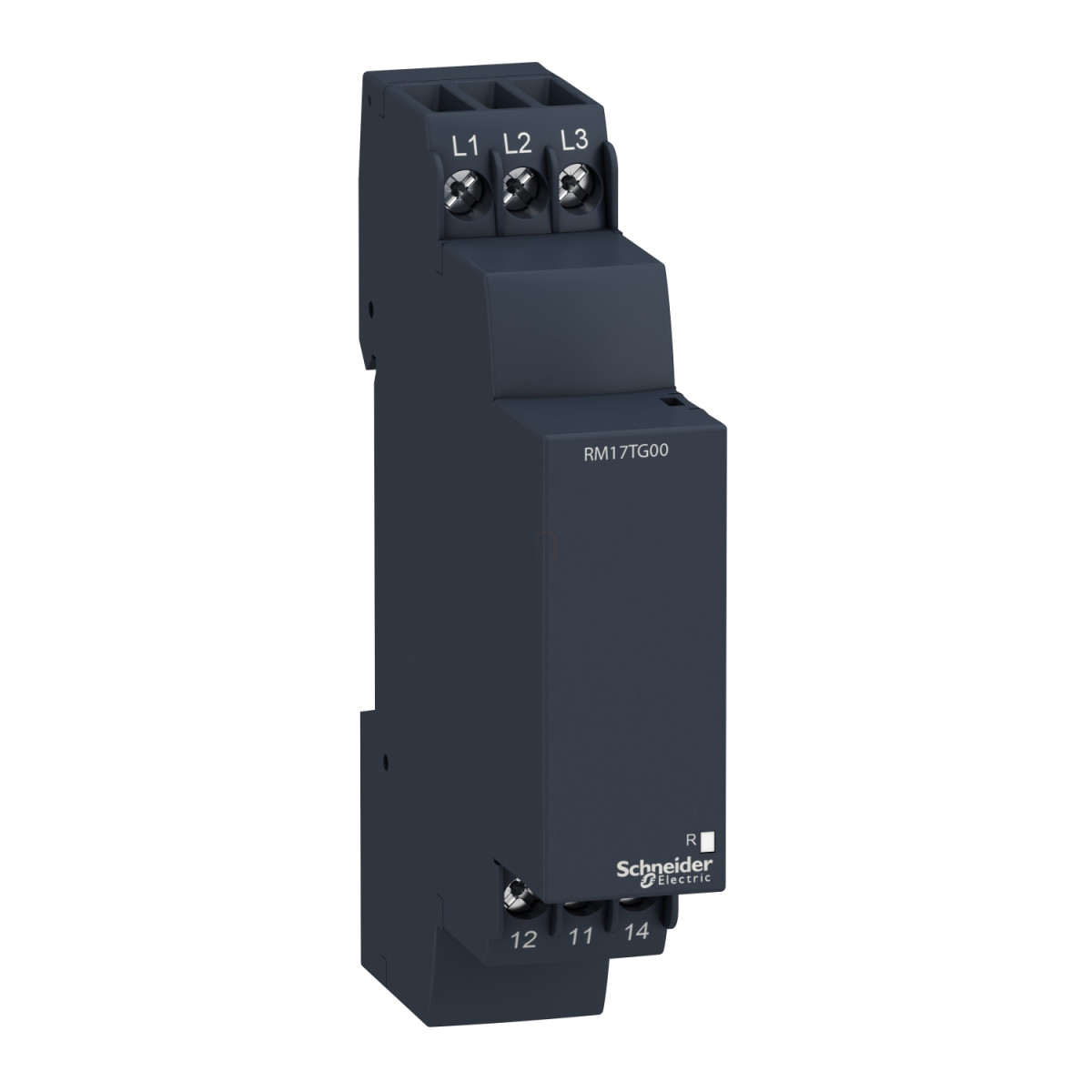

A Schneider Electric Harmony Control Relays termékcsaládjába tartozó RM17TG00 típusú háromfázisú fázisfigyelő relé egy rendkívül megbízható és sokoldalú vezérlési megoldás ipari alkalmazásokhoz. Ez a kompakt, 17,5 mm szélességű eszköz ideális választás olyan rendszerekhez, ahol kritikus fontosságú a háromfázisú tápellátás folyamatos felügyelete és a hibák azonnali észlelése.
A RM17TG00 modell két alapvető monitorozási funkciót lát el: felügyeli a fázissorrendet, valamint észleli a fáziskiesést (két vagy több fázis megszakadását). A készülék 208-480 V AC közötti feszültségtartományban működik és önállóan (külső tápellátás nélkül) képes ellátni feladatát. A relé 1 váltóérintkezővel (1CO) rendelkezik, amely 5A névleges kimeneti árammal bír, így közvetlenül képes vezérelni különböző ipari berendezéseket vagy további kontaktorokat. A készülék válaszideje kifejezetten gyors, hiba esetén maximum 130 ms alatt reagál, ami kritikus rendszerekben különösen előnyös tulajdonság.
A relé működési feszültségtartománya 183-528 V AC, ami biztosítja, hogy széles tápfeszültség-spektrumban megbízhatóan működjön. A készülék támogatja az 50-60 Hz-es hálózati frekvenciákat is, ±10% tűréssel. Különösen hasznos funkció, hogy a készülék beépített késleltetéssel rendelkezik, ami a bekapcsolás után 650 ms-ig tart, így elkerülhetők a téves riasztások a rendszer indításakor. A RM17TG00 maximális kapcsolási feszültsége 250 V AC vagy 250 V DC, kapcsolási teljesítménye pedig 1250 VA. A minimális kapcsolási áram 10 mA 5 V DC mellett, ami lehetővé teszi kis teljesítményű jelzőkörök vezérlését is. A műszaki adatok között figyelemreméltó a 100000 ciklusos elektromos élettartam és a 30 millió ciklusos mechanikai élettartam, ami hosszú távú, megbízható működést biztosít.
A relé praktikus kialakítása lehetővé teszi a szerelését bármilyen pozícióban, teljesítménycsökkenés nélkül. A készülékház önkioltó műanyagból készült, és IP30 védelmi fokozattal rendelkezik (a csatlakozókapcsok IP20 védettségűek). A szerelést 35 mm-es szimmetrikus DIN sínre lehet elvégezni, az IEC 60715 szabványnak megfelelően. A csavarcsatlakozós kivitelű sorkapcsok különböző keresztmetszetű vezetékek fogadására alkalmasak: tömör vezeték esetén 1 × 0,5...1 × 4 mm² vagy 2 × 0,5...2 × 2,5 mm², míg sodrott vezeték esetén 1 × 0,2...1 × 2,5 mm² vagy 2 × 0,2...2 × 1,5 mm² méretben. A csatlakozók meghúzási nyomatéka 0,6-1 Nm között kell legyen az IEC 60947-1 szabvány szerint. Az eszköz helyi állapotjelzését egy sárga LED biztosítja, amely a relé bekapcsolt állapotát jelzi.
Schneider Electric Harmony Control Relays - RM17TG00 - háromfázisú fázisfigyelő relé, 1CO, 5A, 208…480VAC műszaki adatok
Fő jellemzők
Termékcsalád: Harmony Control Relays
Relé típus: Vezérlőrelé
Termék vagy komponens típus: Háromfázisú vezérlőrelé
Relé név: RM17TG
Relé által felügyelt paraméterek: Fázissorrend, Fáziskiesés észlelés (2 vagy több fázis megszakadása)
Mérési tartomány: 208...480 V AC
Késleltetés típus: Nincs
Kimeneti érintkezők: 1 C/O
Névleges kimeneti áram: 5 A
Érintkezők típusa és összetétele: 1 C/O
Vezérlőáramkör feszültség: 208...480 V
Specifikus alkalmazás: Háromfázisú tápellátáshoz
Kiegészítő jellemzők
Tápfeszültség: Önellátó
Tápfeszültség határértékek: 183…528 V AC
Maximális kapcsolási feszültség: 250 V AC / 250 V DC
Kapcsolási kapacitás VA-ben: 1250 VA
Minimális kapcsolási áram: 10 mA 5 V DC esetén
Vezérlőáramkör feszültség határértékek: -12% +10% Un
Teljesítményfelvétel VA-ben: 0…22 VA 400 V AC 50 Hz esetén
Feszültségérzékelési küszöb: < 100 V AC
Vezérlőáramkör frekvencia: 50...60 Hz +/- 10%
Mérési feszültség határértékek: 183…528 V AC
Késleltetés bekapcsoláskor: 650 ms
Feszültségtartomány: 183...528 V
Válaszidő: <= 130 ms (hiba esetén)
Szigetelési ellenállás: > 500 MOhm 500 V DC mellett (IEC 60255-5 szerint)
Névleges szigetelési feszültség: 400 V (IEC 60664-1 szerint)
Tápfrekvencia: 50/60 Hz +/- 10%
Fizikai jellemzők
Üzemi pozíció: Bármely pozíció teljesítménycsökkenés nélkül
Csatlakozások - sorkapcsok: Csavarcsatlakozós, több vezeték-keresztmetszet opcióval
Meghúzási nyomaték: 0,6…1 N.m (IEC 60947-1 szerint)
Ház anyag: Önkioltó műanyag
Helyi jelzés: LED (sárga) relé bekapcsolt állapothoz
Rögzítés: 35 mm szimmetrikus DIN sín (IEC 60715 szerint)
Elektromos élettartam: 100000 ciklus
Mechanikai élettartam: 30000000 ciklus
Működési frekvencia: <= 360 művelet/óra teljes terhelésnél
Szélesség: 17,5 mm
Környezeti jellemzők
Elektromágneses kompatibilitás: Ipari környezetekre vonatkozó kibocsátási szabvány
Szabványok: IEC 60255-1
Tanúsítványok: C-Tick, GL, CSA, UL, GOST
Jelölés: CE
Működési környezeti hőmérséklet: -20…50 °C
Tárolási környezeti hőmérséklet: -40…70 °C
Relatív páratartalom: 95% 55 °C-on (IEC 60068-2-30 szerint)
Rezgésállóság: 0,35 mm (f= 5…57,6 Hz) (IEC 60068-2-6 szerint)
Ütésállóság: 15 gn 11 ms-ig (IEC 60255-21-1 szerint)
IP védettségi fokozat: IP20 (csatlakozók), IP30 (ház)
Szennyezettségi fok: 3 (IEC 60664-1 szerint)
Túlfeszültség kategória: III (IEC 60664-1 szerint)
Dielektromos teszt feszültség: 2 kV, 1 min AC 50 Hz
Nem disszipáló lökőhullám: 4 kV
