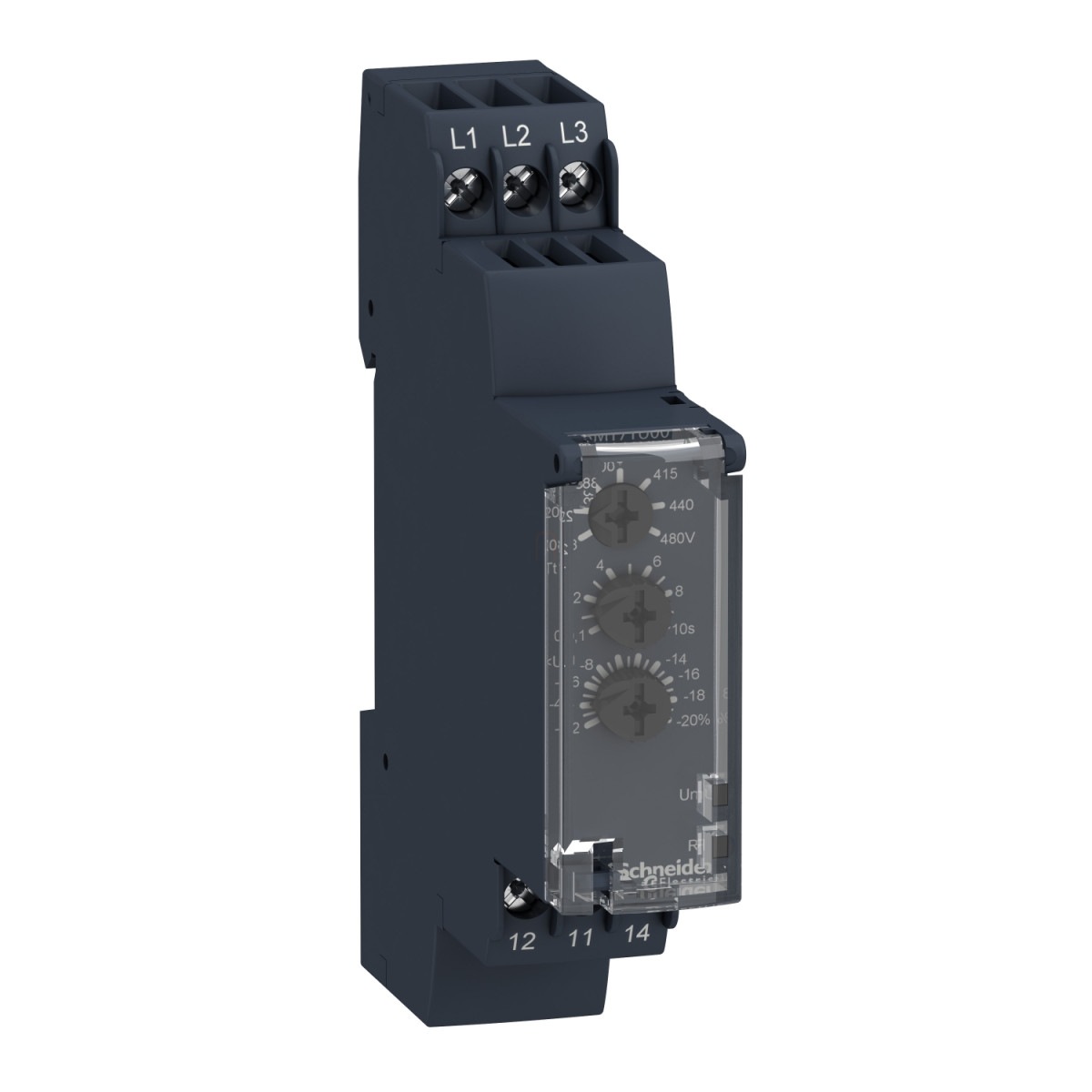

A Schneider Electric RM17TA00 típusú háromfázisú fázisfigyelő relé a Harmony Control Relays termékcsalád kimagasló minőségű tagja, amely professzionális megoldást kínál háromfázisú rendszerek felügyeletére. Ez a kompakt kivitelű, DIN-sínre szerelhető eszköz mindössze 17,5 mm széles, így minimális helyet foglal el a kapcsolószekrényben, miközben maximális védelmet biztosít a rendszerednek.
Az RM17TA00 relé három kritikus paramétert felügyel egyidejűleg: fázissorrendet, fáziskimaradást és aszimmetriát. Ez a sokoldalú funkciókészlet biztosítja, hogy értékes berendezéseid védve legyenek a hálózati rendellenességektől. A fázissorrend-figyelés meggátolja a háromfázisú motorok fordított irányú forgását, míg a fáziskimaradás-érzékelés a nem kívánt egyfázisú üzemet akadályozza meg. Az aszimmetria-figyelés pedig a fázisok közötti feszültségkülönbség ellenőrzésével óvja motorjaidat a túlmelegedéstől és a korai meghibásodástól. Az eszköz különösen ajánlott olyan alkalmazásokhoz, ahol a háromfázisú tápellátás minősége kritikus jelentőségű.
A relé széles működési feszültségtartománnyal rendelkezik (208-480 V AC fázis-fázis között), ami rendkívüli rugalmasságot biztosít különböző telepítési környezetekben. Az aszimmetria küszöbértéke 5-15% között állítható, így testre szabhatod a védelmi szintet a konkrét alkalmazási követelményeknek megfelelően. A készülék beépített időkésleltetéssel is rendelkezik (0,1-10 másodperc között állítható), amely meggátolja a téves riasztásokat átmeneti feszültségingadozások esetén. Az üzemállapot vizuális visszajelzését két LED biztosítja: egy zöld a tápellátás jelzésére, és egy sárga a relé bekapcsolt állapotának jelzésére.
A relé kimenete egy váltóérintkező (1CO), amely 5A névleges áramerősséggel rendelkezik. Ez a kimenet kompatibilis mind AC, mind DC terhelésekkel, és számos felhasználási kategóriában alkalmazható (AC-12, AC-13, AC-14, AC-15, DC-12, DC-13) az IEC 60947-5-1 szabványnak megfelelően. A maximális kapcsolási feszültség 250V AC vagy 250V DC, 1250VA kapcsolási teljesítménnyel. Az eszköz rendkívül gyors válaszidővel rendelkezik - hiba esetén kevesebb mint 200 ms alatt reagál, ami kulcsfontosságú a kritikus berendezések védelme szempontjából. Az elektromos élettartam 100 000 ciklus, míg a mechanikai élettartam lenyűgöző 30 000 000 ciklus, ami hosszú távú, megbízható működést garantál.
Schneider Electric Harmony Control Relays - RM17TA00 - háromfázisú fázisfigyelő relé, 1CO, 5A, 208…480VAC műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Control Relays
Relé típusa: Multifunkciós fázisfigyelő relé
Termék vagy komponens típusa: 3-fázisú fázisfigyelő relé
Relé név: RM17TA
Figyelt paraméterek: Aszimmetria, Fázissorrend, Fáziskimaradás
Mérési tartomány: 208...480 V AC
Időkésleltetés típusa: Állítható 0,1...10 s, +/- 10% a teljes skála értékéhez képest
Kimeneti érintkezők: 1 váltóérintkező
Névleges kimeneti áram: 5 A
Érintkező típus és összetétel: 1 váltóérintkező
Vezérlőáramkör feszültség: 208...480 V
Termékspecifikus alkalmazás: 3-fázisú tápellátáshoz
Kiegészítő műszaki jellemzők
Tápfeszültség határértékek: 183…528 V AC
Reset idő: 1500 ms időkésleltetés
Maximális kapcsolási feszültség: 250 V AC / 250 V DC
Kapcsolási teljesítmény: 1250 VA
Minimális kapcsolási áram: 10 mA 5 V DC-nél
Maximális kapcsolási áram: 5 A AC / 5 A DC
Teljesítményfelvétel: 0…22 VA 400 V AC 50 Hz esetén
Vezérlőáramkör frekvencia: 50...60 Hz +/- 10%
Feszültségtartomány: 208...480 V fázis-fázis között
Aszimmetria beállítások
Aszimmetria küszöbérték: 5...15% Un-ből választható
Ismétlési pontosság: 0,5% a bemenet és mérőáramkör esetében, 3% időkésleltetésnél
Mérési hiba: <0,05%/°C hőmérséklet-változásnál, <1% a teljes tartományban feszültségváltozásnál
Fáziskimaradás érzékenység: 0,7 Un
Válaszidő: <200 ms (hiba esetén)
Szigetelési jellemzők
Szigetelési ellenállás: >500 MOhm 500 V DC-nél IEC 60255-5 és IEC 60664-1 szerint
Névleges szigetelési feszültség: 400 V az IEC 60664-1 szerint
Fizikai jellemzők
Működési pozíció: Bármely pozíció teljesítménycsökkenés nélkül
Csatlakozás: Csavaros sorkapcsok különböző vezeték keresztmetszetekhez
Meghúzási nyomaték: 0,6…1 N.m az IEC 60947-1 szerint
Ház anyaga: Önkioltó műanyag
Helyi jelzés: LED (zöld) tápellátás BE jelzéséhez, LED (sárga) relé BE jelzéséhez
Szerelési támogatás: 35 mm szimmetrikus DIN sín az IEC 60715 szerint
Élettartam
Elektromos élettartam: 100000 ciklus
Mechanikai élettartam: 30000000 ciklus
Működési gyakoriság: <= 360 művelet/óra teljes terhelésnél
Környezeti feltételek
Üzemi környezeti hőmérséklet: -20…50 °C
Tárolási hőmérséklet: -40…70 °C
Relatív páratartalom: 95% 55 °C-on az IEC 60068-2-30 szerint
IP védettségi fokozat: IP20 (sorkapcsok) / IP30 (ház) az IEC 60529 szerint
Rezgésállóság: 0,35 mm (f= 5…57,6 Hz) és 1 gn (f= 57,6…150 Hz) az IEC 60068-2-6 és IEC 60255-21-1 szerint
Ütésállóság: 15 gn 11 ms-ig az IEC 60255-21-1 szerint
