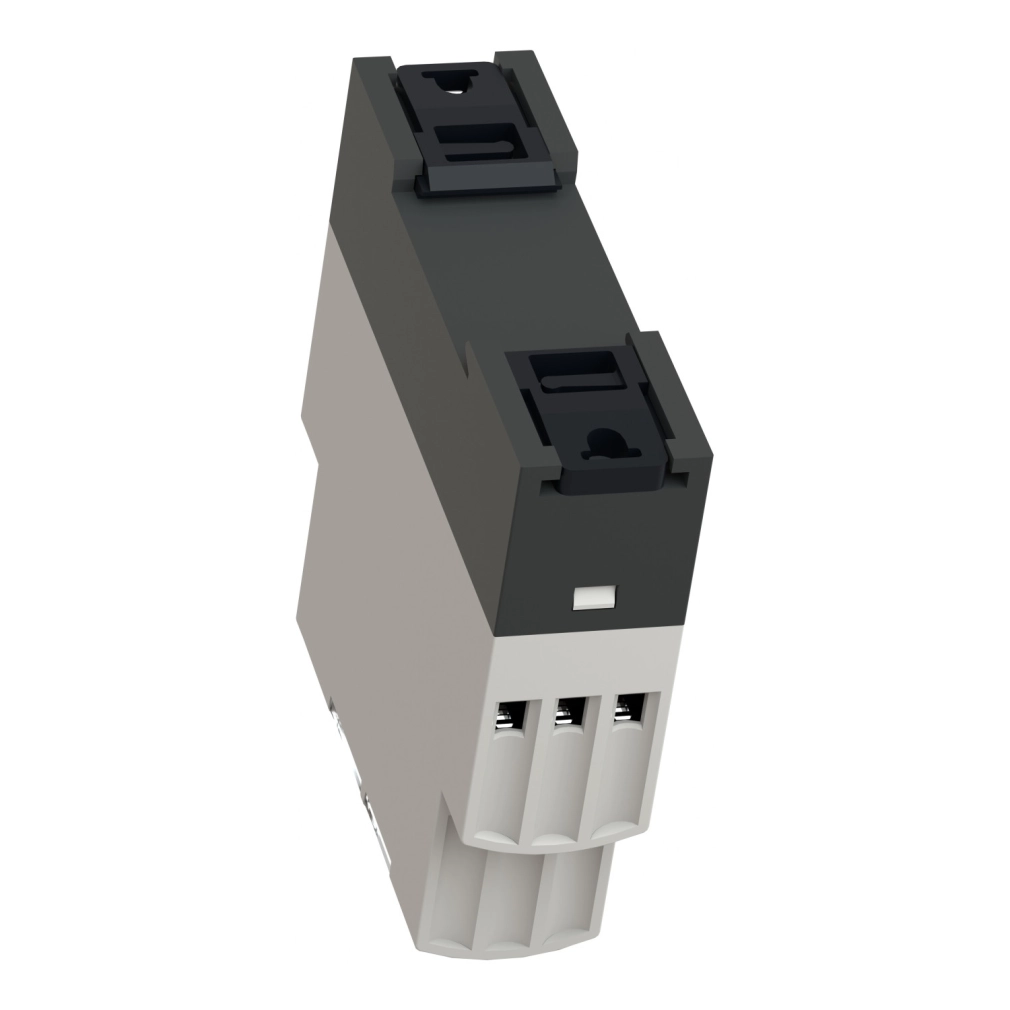

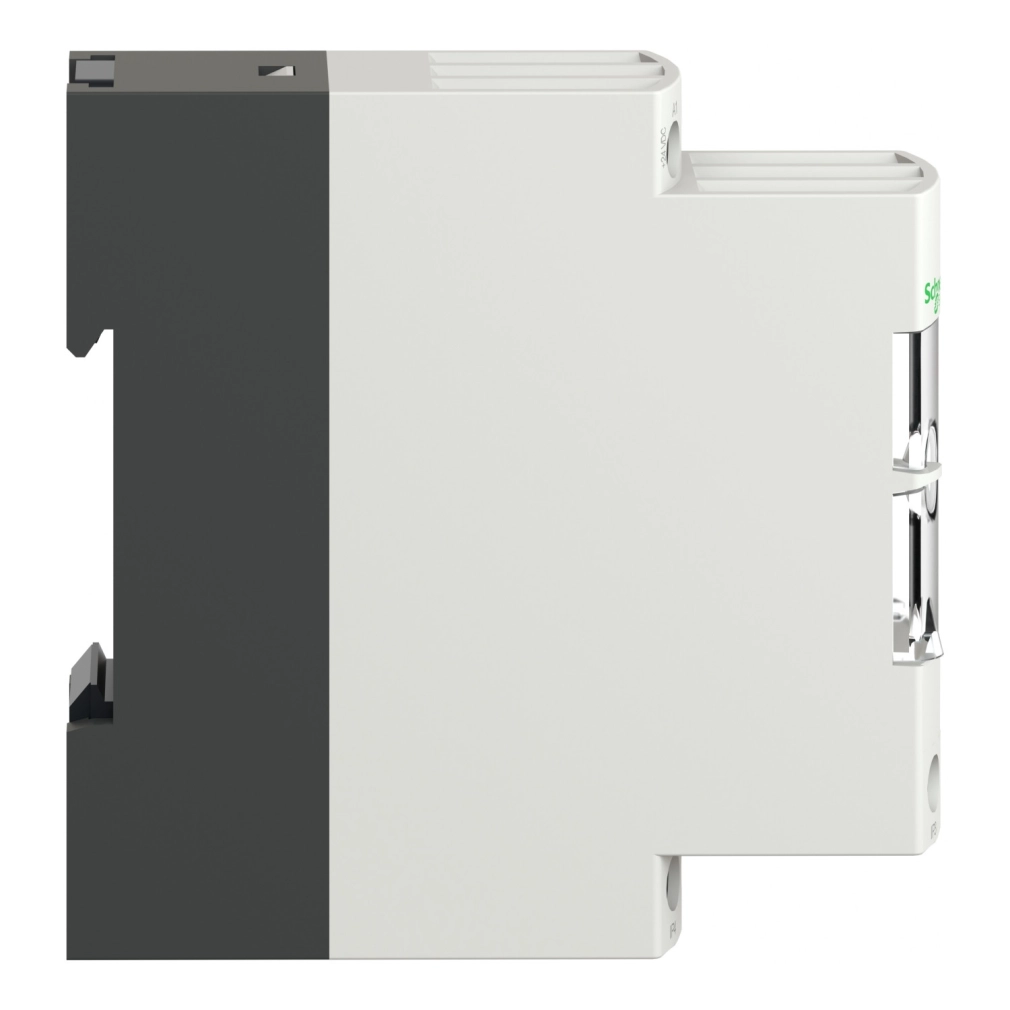

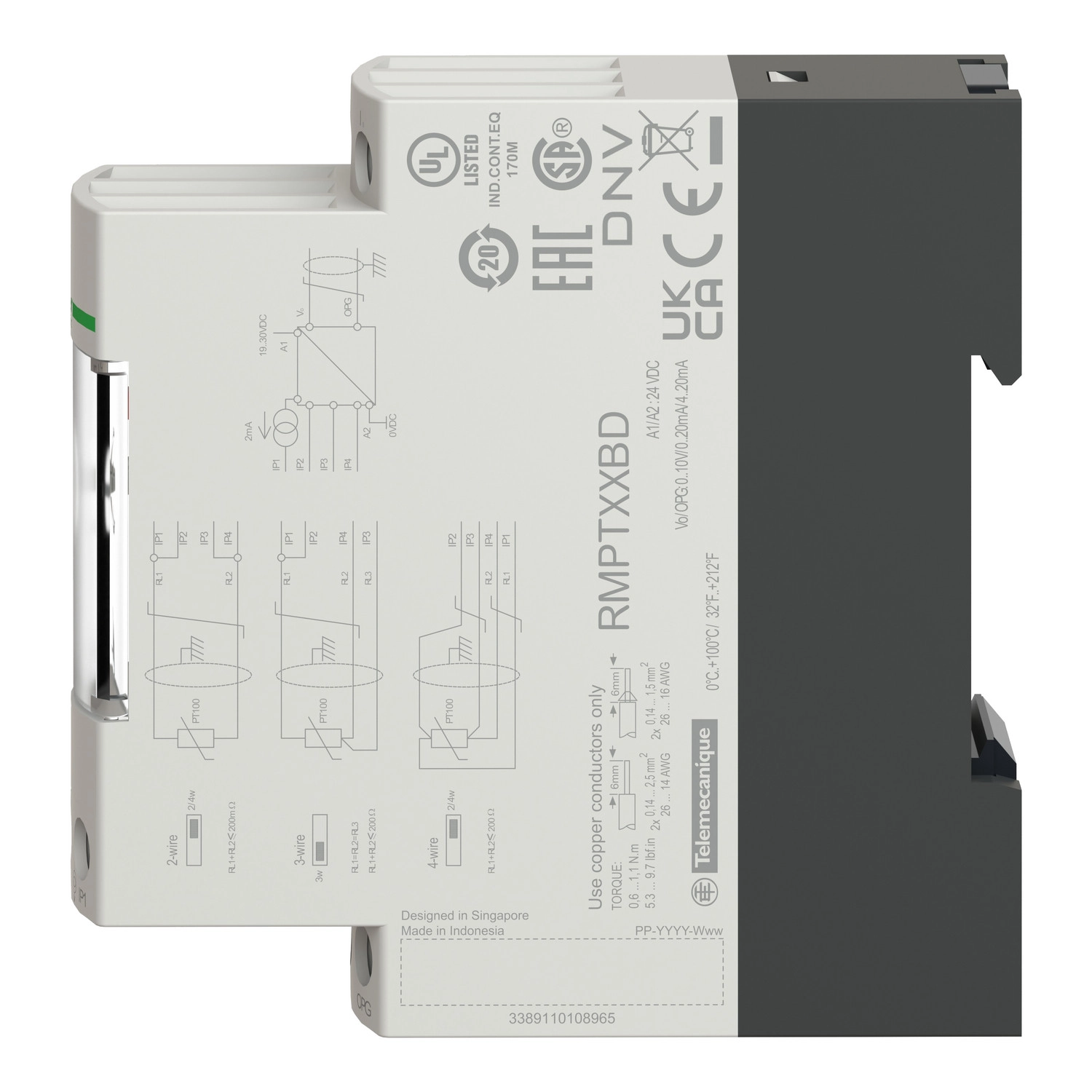

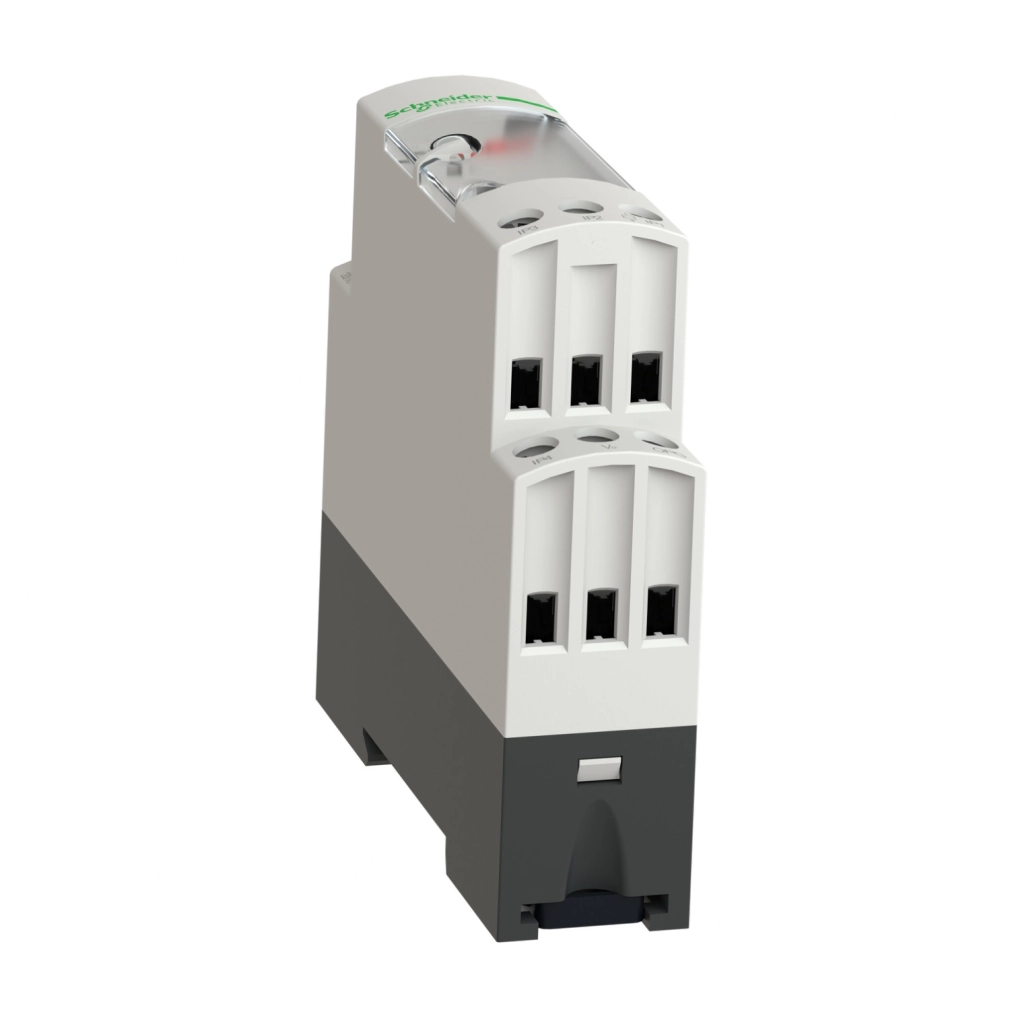

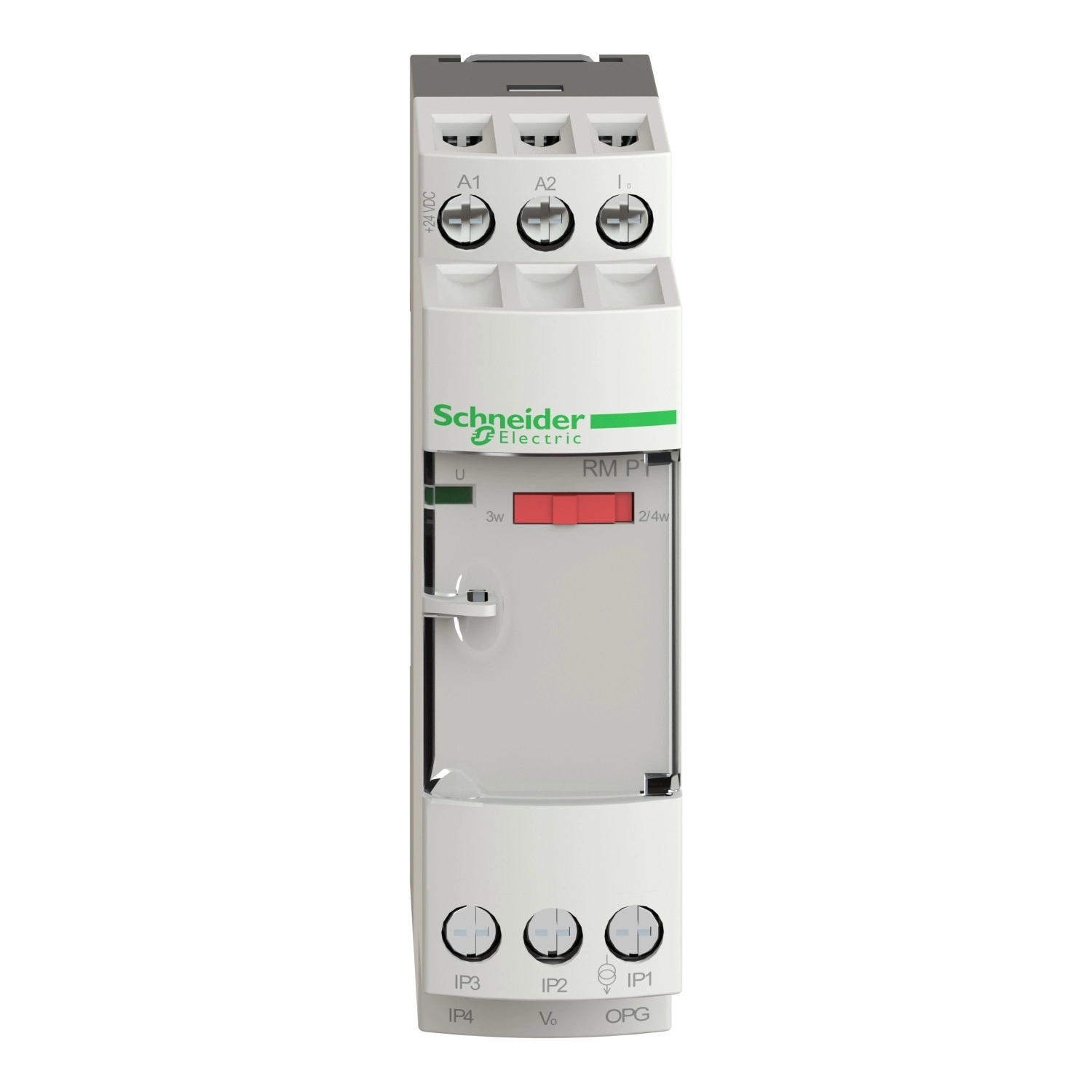

A Schneider Electric RMPT33BD típusú hőmérséklet távadója a Harmony Analog termékcsalád része, amely kifejezetten Optimum Pt100 szondákhoz lett tervezve. Ez a precíziós műszaki eszköz ideális megoldást kínál ipari hőmérsékletmérési feladatokhoz, ahol fontos a pontos és megbízható hőmérséklet-érzékelés és -konverzió.
A termék 0...100 °C vagy 32...212 °F hőmérséklet-tartományban működik, és kiválóan alkalmas Pt100 típusú ellenálláshőmérőkhöz, amelyek 2, 3 vagy 4 vezetékes bekötéssel csatlakoztathatók. Az RMPT33BD modul kétféle analóg kimeneti jelet biztosít: 4...20 mA áramkimenetet (maximum 500 Ohm terhelésig), valamint 0...10 V feszültségkimenetet (minimum 100 kOhm terhelés mellett). A rugalmas kimeneti opciók lehetővé teszik, hogy a távadót különböző felügyeleti és vezérlő rendszerekhez csatlakoztasd, így ideális választás automatizálási alkalmazásokhoz, épületfelügyelethez, vagy ipari folyamatirányításhoz.
A RMPT33BD számos védelmi funkcióval rendelkezik, amelyek növelik a rendszer megbízhatóságát. Ezek közé tartozik a rövidzárlat elleni védelem a kimeneten, a fordított polaritás elleni védelem mind a kimeneten, mind a tápellátáson, valamint túlfeszültség elleni védelem a kimeneten (±30 V). A készülék 24 V DC nem szigetelt tápellátást igényel, ±20% tűréssel. A működési állapotot zöld LED jelzi, amely világít, amikor a készülék bekapcsolt állapotban van. A távadó méréseinek pontossága rendkívül magas: 3 vagy 4 vezetékes bekötésnél ±0,5% a teljes tartományra vonatkoztatva 20 °C-on, míg 2 vezetékes bekötésnél ±1%. Az ismétlési pontosság szintén kiváló: ±0,2% 20 °C-on és ±0,6% 60 °C-on. A hőmérsékleti együttható 150 ppm/°C, amely biztosítja a stabil működést változó környezeti feltételek mellett is.
A telepítés és bekötés szempontjából az RMPT33BD rendkívül felhasználóbarát. A készülék rögzíthető 35 mm-es szimmetrikus DIN sínre (clip-on) vagy szerelőlapra (fixed). Méretei: 80 mm széles, 78 mm magas és 31 mm mély, nettó tömege mindössze 0,12 kg. A kapocskötések 2 x 1,5 mm² vagy 1 x 2,5 mm² vezetékek fogadására alkalmasak, a javasolt meghúzási nyomaték 0,6...1,1 Nm. A készülék CE jelöléssel rendelkezik, és megfelel számos nemzetközi szabványnak, beleértve a DIN 43760, IEC 60584-1, IEC 60751, valamint IEC 60947-1 szabványokat. További tanúsítványai közé tartozik az UL, GL és CSA.
A RMPT33BD kiemelkedő elektromágneses kompatibilitási (EMC) tulajdonságokkal rendelkezik, ellenáll az elektrosztatikus kisülésnek a IEC 61000-4-2 szabvány 3-as szintjének megfelelően (6 kV kontakt kisülés, 8 kV légköri kisülés). A készülék ütésállósága 50 gn 11 ms-ig (IEC 60068-2-27 szerint), rezgésállósága pedig 5 gn (10...100 Hz frekvenciatartományban, IEC 60068-2-6 szerint). A termék védelmi szintje IP20 a sorkapcsokra és IP50 a házra vonatkozóan, tűzállósága 850 °C az IEC 60695-2-1 és UL szabványoknak megfelelően. Az üzemi környezeti hőmérséklet tartománya 0...50 °C egymás melletti szerelés esetén, illetve 0...60 °C 2 cm-es távolsággal történő telepítés esetén. A tárolási hőmérséklet -40...85 °C között lehet. Mindezek az adatok azt mutatják, hogy az RMPT33BD egy rendkívül megbízható és pontos hőmérséklet-távadó, amely széles körű ipari alkalmazásokban használható, ahol fontos a precíz hőmérsékletmérés és a stabil, zavarálló működés.
Schneider Electric Harmony Analog - RMPT33BD - hőmérséklet adó - 0..100 °C/32..212 °F - Optimum Pt100 szondához műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Analog
Termék típusa: Konverter Optimum Pt100 szondákhoz
Analóg bemenet típusa: Hőmérséklet szonda 0...100 °C/32..212 °F Pt 100, 2, 3 vagy 4 vezetékes
Analóg kimenet típusa: Áram 4...20 mA <= 500 Ohm, Feszültség 0...10 V >= 100 kOhm
Kiegészítő információk
Védelmi funkciók: Rövidzárlat elleni védelem a kimeneten, Fordított polaritás elleni védelem a kimeneten, Túlfeszültség elleni védelem a kimeneten (+/- 30 V), Fordított polaritás elleni védelem a tápellátáson
Rendellenes analóg kimeneti feszültség: -15...-11 V bemenet hiánya vagy vezetékszakadás esetén, 11...15 V bemenet hiánya vagy vezetékszakadás esetén
Rendellenes analóg kimeneti áram: -30…0 mA bemenet hiánya vagy vezetékszakadás esetén, 22…30 mA bemenet hiánya vagy vezetékszakadás esetén
Névleges tápfeszültség: 24 V DC, nem szigetelt, +/- 20 %
Áramfelvétel: <= 40 mA feszültség kimenet esetén, <= 60 mA áram kimenet esetén
Helyi jelzés: LED (zöld) bekapcsolt állapot jelzésére
Műszaki teljesítmény
Mérési hiba: +/- 0,5 % teljes skála (3 vagy 4 vezetékes) 20 °C-on (átmeneti teljesítményromlás elektromágneses interferencia esetén), +/- 1 % teljes skála (2 vezetékes) 20 °C-on (átmeneti teljesítményromlás elektromágneses interferencia esetén)
Ismétlési pontosság: +/- 0,2 % teljes skála 20 °C-on, +/- 0,6 % teljes skála 60 °C-on
Hőmérsékleti együttható: 150 ppm/°C
Maximális vezetékellenállás: 0,2 Ohm 2 vezetékes bekötésben
Fizikai tulajdonságok
Csatlakozási kapacitás: 2 x 1,5 mm², 1 x 2,5 mm²
Meghúzási nyomaték: 0,6…1,1 N.m
Jelölés: CE
Túlfeszültség állóság: 0,5 kV 1,2/50 µs időtartamra IEC 61000-4-5 szerint
Névleges szigetelési feszültség: 2000 V
Rögzítési mód: Felpattintható (35 mm szimmetrikus DIN sínre), Fix (szerelőlapra)
Biztonsági megbízhatósági adatok: MTTFd = 43,9 év, B10d = 40564
Környezeti adatok
Elektromágneses kompatibilitás: Elektrosztatikus kisülés - teszt szint: 6 kV 3. szint (kontakt kisülés) IEC 61000-4-2 szerint, Elektrosztatikus kisülés - teszt szint: 8 kV 3. szint (légköri kisülés) IEC 61000-4-2 szerint
IP védettségi fokozat: IP20 (sorkapocs), IP50 (ház)
Tűzállóság: 850 °C IEC 60695-2-1 szerint, 850 °C UL szerint
Ütésállóság: 50 gn 11 ms-ig IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10…100 Hz) IEC 60068-2-6 szerint
Gyors tranziensekkel szembeni ellenállás: 1 kV (bemenet-kimenet) IEC 61000-4-4 szerint, 2 kV (tápellátás) IEC 61000-4-4 szerint
Környezeti működési hőmérséklet: 0…50 °C egymás mellé szerelve, 0…60 °C 2 cm távolsággal
Környezeti tárolási hőmérséklet: -40…85 °C
Szennyezési fokozat: 2 az IEC 60664-1 szerint
