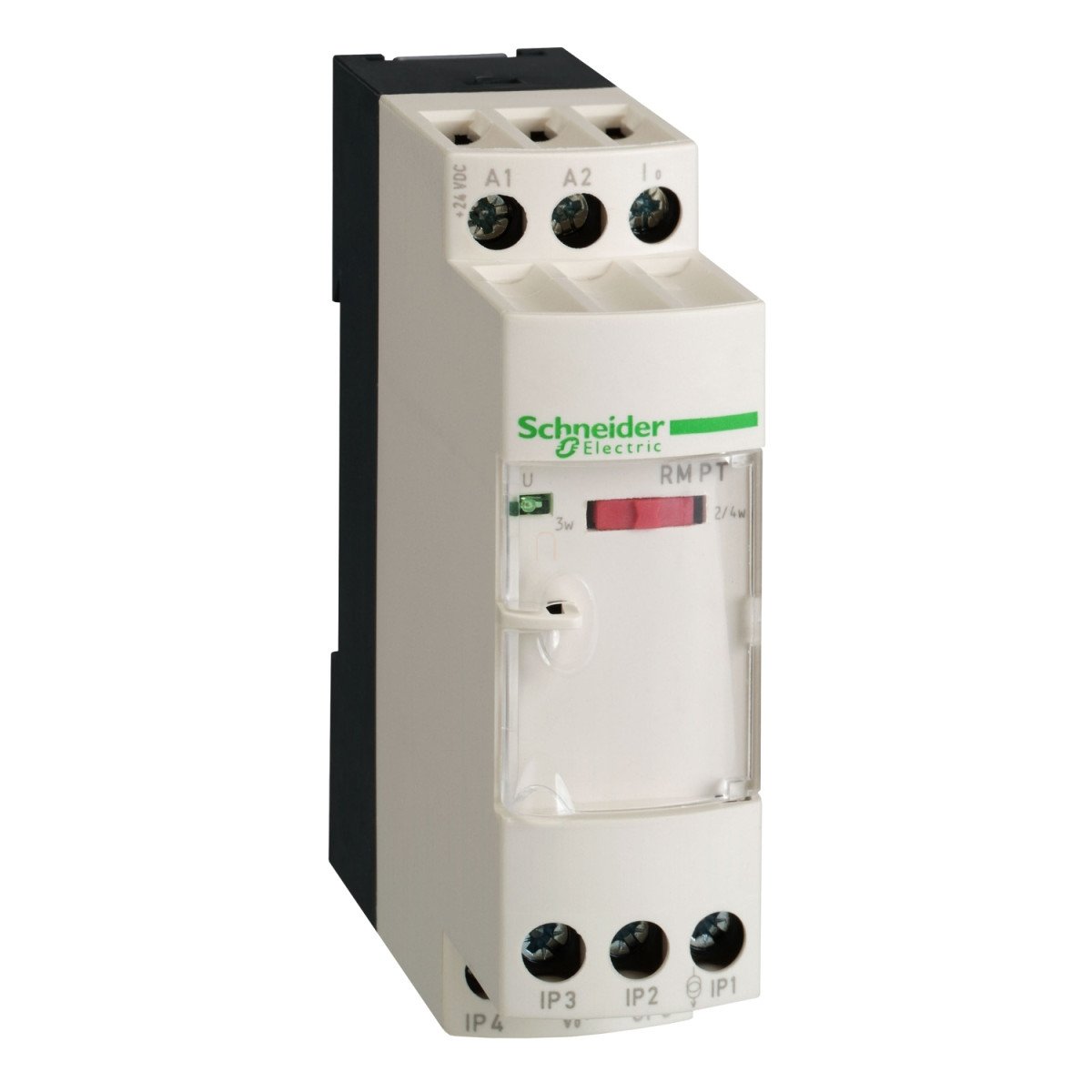

A Schneider Electric Harmony Analog RMPT30BD hőmérséklet távadó egy univerzális Pt100 szondákhoz használható konverter, amely professzionális ipari alkalmazásokhoz lett kifejlesztve. Ez a precíziós műszer 0...100 °C vagy 32...212 °F hőmérsékleti tartományban működik, és kompatibilis a 2, 3 vagy 4 vezetékes Pt100 típusú hőmérséklet érzékelőkkel.
A RMPT30BD hőmérséklet távadó kiváló védelmi funkciókkal rendelkezik, amelyek biztosítják a hosszú távú, megbízható működést ipari környezetben is. Ezek közé tartozik a fordított polaritás elleni védelem a tápellátáson és a kimeneten, a rövidzárlat elleni védelem a kimeneten, valamint a túlfeszültség elleni védelem (+/- 30 V). A készülék rendkívül pontos mérést tesz lehetővé, 3 vagy 4 vezetékes bekötésnél mindössze +/- 0,5% teljes skála mérési hibával 20 °C-on, míg 2 vezetékes bekötésnél +/- 1% teljes skála mérési hibával. Az ismételhetőségi pontosság +/- 0,2% 20 °C-on és +/- 0,6% 60 °C-on, ami kiemelkedő teljesítményt biztosít még szélsőséges környezeti feltételek mellett is.
A készülék DIN-sínre pattintható vagy rögzítőlapra szerelhető, így könnyen integrálható meglévő rendszerekbe. Kompakt méretei (80x25x78 mm) lehetővé teszik, hogy szűk helyen is elférjen. A készülék LED-del jelzi a bekapcsolt állapotot, ami megkönnyíti az üzemeltetést és a hibaelhárítást. A RMPT30BD áramfogyasztása feszültség kimenet esetén legfeljebb 40 mA, áram kimenet esetén pedig legfeljebb 60 mA. Abnormális bemeneti állapotok esetén (nincs bemenet vagy szakadt bemeneti vezeték) a készülék abnormális kimeneti feszültséget (-15...-11 V vagy 11...15 V) vagy abnormális kimeneti áramot (-30...0 mA vagy 22...30 mA) generál, ami segít a hibák gyors azonosításában.
A Schneider Electric RMPT30BD hőmérséklet távadó széles körű tanúsítványokkal rendelkezik (GL, UL, CSA), és megfelel a DIN 43760, IEC 60751, IEC 60947-1, és IEC 60584-1 szabványoknak. A készülék védettségi szintje IP20 a sorkapocsnál és IP50 a háznál, ami megfelelő védelmet biztosít ipari környezetben. Kiváló ellenállóképességgel rendelkezik a környezeti hatásokkal szemben, beleértve a tűzállóságot (850 °C az IEC 60695-2-1 és UL szerint), a rázkódást (50 gn 11 ms-ig az IEC 60068-2-27 szerint), és a vibrációt (5 gn 10-100 Hz-ig az IEC 60068-2-6 szerint). A termék működési hőmérséklet-tartománya 0...50 °C egymás mellé szerelve, és 0...60 °C 2 cm távolsággal, tárolási hőmérséklete pedig -40...85 °C.
Schneider Electric Harmony Analog - RMPT30BD - hőmérséklet távadó, Pt100 - hoz, 0 - 100°C műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Analog
Termék vagy komponens típusa: Konverter univerzális Pt100 szondákhoz
Analóg bemenet típusa: Hőmérséklet szonda 0...100 °C/32..212 °F Pt 100 2, 3 vagy 4 vezeték
Kiegészítő jellemzők
Védelem típusa: Fordított polaritás elleni védelem a tápellátáson, Rövidzárlat elleni védelem a kimeneten, Túlfeszültség elleni védelem a kimeneten (+/- 30 V), Fordított polaritás elleni védelem a kimeneten
Abnormális analóg kimeneti feszültség: -15...-11 V amikor nincs bemenet vagy szakadt bemeneti vezeték, 11...15 V amikor nincs bemenet vagy szakadt bemeneti vezeték
Abnormális analóg kimeneti áram: -30…0 mA amikor nincs bemenet vagy szakadt bemeneti vezeték, 22…30 mA amikor nincs bemenet vagy szakadt bemeneti vezeték
Áramfogyasztás: <= 40 mA feszültség kimenet esetén, <= 60 mA áram kimenet esetén
Helyi jelzés: LED (zöld) a bekapcsolt állapot jelzéséhez
Mérési jellemzők
Mérési hiba: +/- 0,5 % a teljes skálából (3 vagy 4 vezeték) 20 °C-on (átmeneti teljesítményromlás elektromágneses interferencia esetén), +/- 1 % a teljes skálából (2 vezeték) 20 °C-on (átmeneti teljesítményromlás elektromágneses interferencia esetén)
Ismételhetőségi pontosság: +/- 0,2 % teljes skála 20 °C-on, +/- 0,6 % teljes skála 60 °C-on
Csatlakozás
Szorító csatlakozás kapacitása: 1 x 2,5 mm², 2 x 1,5 mm²
Meghúzási nyomaték: 0,6…1,1 N.m
Egyéb jellemzők
Jelölés: CE
Túlfeszültség ellenállás: 0,5 kV 1,2/50 µs időtartamra az IEC 61000-4-5 szerint
[Ui] névleges szigetelési feszültség: 2000 V
Rögzítési mód: Rápatttintható (35 mm szimmetrikus DIN-sín), Rögzített (szerelőlapra)
Biztonsági megbízhatósági adatok: MTTFd = 32,9 év, B10d = 30437
Hőmérsékleti együttható: 150 ppm/°C
Környezeti feltételek
Elektromágneses kompatibilitás: Elektrosztatikus kisülés - teszt szint: 6 kV 3-as szint (érintkezési kisülés) az IEC 61000-4-2 szerint, Elektrosztatikus kisülés - teszt szint: 8 kV 3-as szint (légi kisülés) az IEC 61000-4-2 szerint
IP védettségi fokozat: IP20 (sorkapocs), IP50 (ház)
Tűzállóság: 850 °C az IEC 60695-2-1 szerint, 850 °C az UL szerint
Ütésállóság: 50 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10…100 Hz) az IEC 60068-2-6 szerint
Gyors tranziensekkel szembeni ellenállás: 1 kV (bemenet-kimenet) az IEC 61000-4-4 szerint, 2 kV (tápellátás) az IEC 61000-4-4 szerint
Környezeti üzemi levegőhőmérséklet: 0…50 °C egymás mellé szerelve, 0…60 °C 2 cm távolsággal
Környezeti tárolási levegőhőmérséklet: -40…85 °C
