A Schneider Electric Harmony Analog RMCL55BD egy sokoldalú, izolált feszültség/áram konverter, amely ipari környezetben megbízható jelfeldolgozást és átalakítást biztosít. A készülék rugalmas bemenettel és kimenettel rendelkezik, így különböző vezérlési és automatizálási rendszerek közötti jelkonverzióra ideális megoldást nyújt.
A RMCL55BD konverter több bemeneti jeltartományt támogat: áram esetében 0-20 mA és 4-20 mA, feszültség esetében pedig 0-10 V DC és +/- 10 V DC. A kimeneti oldalon ugyanezek a jeltartományok állnak rendelkezésre, és ezek között kapcsolhatóak: áram kimenetnél választható 0-20 mA vagy 4-20 mA (terhelhetőség max. 500 Ohm), feszültség kimenetnél pedig 0-10 V vagy +/- 10 V (minimális terhelés 100 kOhm). Ez a rugalmasság lehetővé teszi, hogy különböző rendszerek jelszintjeit egymáshoz igazítsd, például egy 0-10 V feszültségjelet átkonvertálhatsz 4-20 mA áramjellé vagy fordítva.
A készülék 24 V DC tápfeszültséggel működik (megengedett eltérés +/- 20%), és tápellátása galvanikusan elválasztott. A galvanikus leválasztás kritikus fontosságú az ipari környezetben, ahol a földpotenciál-különbségek és a zajok gyakran okozhatnak problémát. A konverter áramfelvétele feszültség kimenetnél maximum 70 mA, áram kimenetnél maximum 90 mA. A berendezés működési állapotát zöld LED jelzi, amely világít, amikor a készülék áram alatt van.
A RMCL55BD védelmi funkciókkal is rendelkezik: fordított polaritás elleni védelem, rövidzár védelem és túlfeszültség védelem (+/- 30 V) is található a kimeneti oldalon. A készülék rendelkezik továbbá vezetékszakadás-érzékeléssel, amely segít a hibák gyors diagnosztizálásában. Ha a bemeneti jel megszakad, a készülék a kiválasztott kimeneti típustól függően jelzi a hibát: például 0-10 V kimenetnél 11-15 V feszültséget ad ki, míg 0-20 mA kimenetnél 22-30 mA áramot.
A RMCL55BD szerelése egyszerű és rugalmas: felszerelhető csavarokkal szerelőlapra vagy rápattintható 35 mm-es szimmetrikus DIN-sínre. Kompakt méretei (80 × 78 × 31 mm) lehetővé teszik a szűk helyekre történő beépítést is. A készülék csatlakoztatásához 0,6-1,1 Nm nyomatékkal kell meghúzni a csatlakozókat.
A készülék magas szintű védelmet nyújt környezeti hatások ellen: elviseli az 50g/11ms ütést (IEC 60068-2-27 szerint), 5g rezgésállósággal rendelkezik (10-100 Hz között, IEC 60068-2-6 szerint), és ellenáll az elektrosztatikus kisülésnek (6 kV kontakt, 8 kV levegő kisülés az IEC 61000-4-2 szint 3 szerint). A készülék üzemi hőmérséklet-tartománya 0-50 °C szorosan egymás mellé történő telepítésnél, illetve 0-60 °C 2 cm-es térközzel történő telepítésnél. A konverter szigetelési feszültsége (Ui) 2 kV, túlfeszültség-állósága 0,5 kV 1,2/50 µs szerint az IEC 61000-4-5 szabványnak megfelelően.

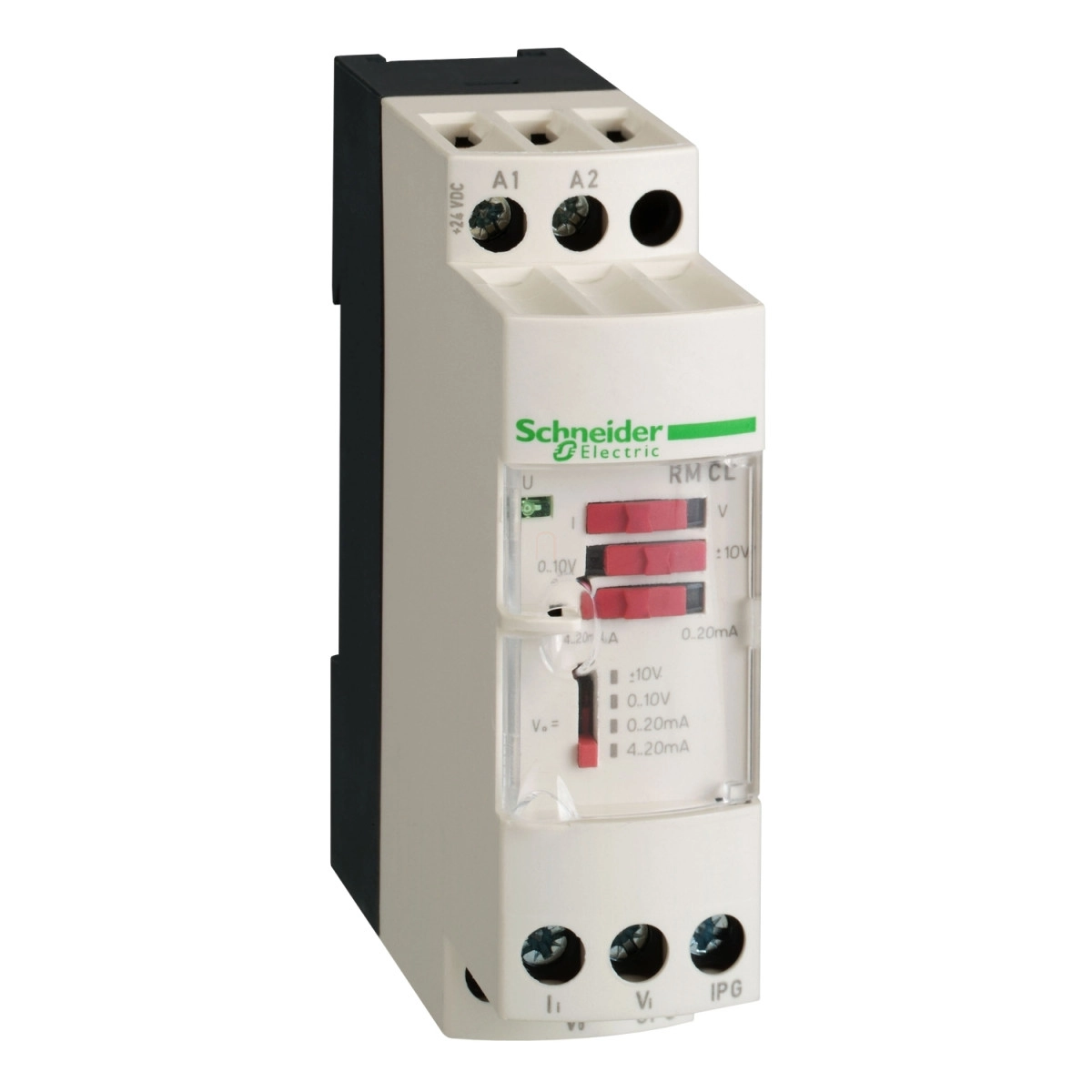

Schneider Electric Harmony Analog - RMCL55BD - feszültség konverter, bemenet: 0 - 10V/+ - 10V, kimenet: 0 - 20mA/4 - 20mA, elválasztott műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Analog
Terméktípus: Feszültség/áram konverter
Cikkszám: RMCL55BD
Analóg be- és kimenetek
Analóg bemenet típusa:
- Áram 0...20 mA
- Áram 4...20 mA
- Feszültség +/- 10 V DC
- Feszültség 0...10 V DC
Analóg kimenet típusa:
- Áram 0...20 mA <= 500 Ohm kapcsolható
- Áram 4...20 mA <= 500 Ohm kapcsolható
- Feszültség +/- 10 V >= 100 kOhm kapcsolható
- Feszültség 0...10 V >= 100 kOhm kapcsolható
Védelmek
Védelmi típus:
- Fordított polaritás elleni védelem a kimeneten
- Rövidzár védelem a kimeneten
- Túlfeszültség védelem a kimeneten (+/- 30 V)
Rendellenesség jelzések
Rendellenes analóg kimeneti feszültség:
- 11...15 V, kimenet választva - 10...10 V nincs bemenet vagy bemeneti vezeték szakadt
- 11...15 V, kimenet választva 0...10 V nincs bemenet vagy bemeneti vezeték szakadt
Rendellenes analóg kimeneti áram:
- 22…30 mA, kimenet választva 0...20 mA nincs bemenet vagy bemeneti vezeték szakadt
- 22…30 mA, kimenet választva 4...20 mA nincs bemenet vagy bemeneti vezeték szakadt
- -30…0 mA, kimenet választva 0...20 mA nincs bemenet vagy bemeneti vezeték szakadt
- 4…30 mA, kimenet választva 4...20 mA nincs bemenet vagy bemeneti vezeték szakadt
Elektromos jellemzők
Névleges tápfeszültség: 24 V DC +/- 20%, izolált
Áramfelvétel: <= 70 mA feszültség kimenetnél, <= 90 mA áram kimenetnél
Jelzés: LED (zöld) bekapcsolt állapot jelzéséhez
Meghúzási nyomaték: 0,6…1,1 N.m
Jelölés: CE
Túlfeszültség állóság: 0,5 kV 1,2/50 µs szerint, IEC 61000-4-5 szabvány szerint
Névleges szigetelési feszültség: 2 kV
Mechanikai jellemzők
Rögzítési mód:
- Csavarokkal (szerelőlapra)
- Rápattintható (35 mm-es szimmetrikus DIN-sín)
Biztonsági adatok
B10d = 20000
MTTFd = 21,6 év
Környezeti jellemzők
Szabványok: IEC 60947-1, IEC 60584-1
Tanúsítások: UL, GL, CSA
Tűzállóság: 850 °C IEC 60695-2-1 és UL szerint
Ütésállóság: 50 gn 11 ms-ig IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10…100 Hz) IEC 60068-2-6 szerint
Elektrosztatikus kisülés elleni védelem:
- 6 kV (érintkezéskor) IEC 61000-4-2 3. szint szerint
- 8 kV (levegőben) IEC 61000-4-2 3. szint szerint
Gyors tranziens ellenállás:
- 1 kV (bemenet-kimeneten) IEC 61000-4-4 szerint
- 2 kV (tápegységen) IEC 61000-4-4 szerint
Sugárzott/vezetett zavar: CISPR 22 1. csoport - B osztály, CISPR 11
Tárolási környezeti hőmérséklet: -40…85 °C
Üzemi környezeti hőmérséklet:
- 0…50 °C szorosan egymás mellé szerelve
- 0…60 °C 2 cm távolságra
Szennyezettségi fok: 2 IEC 60664-1 szerint
Méretek
Szélesség: 80 mm (3,15 hüvelyk)
Magasság: 78 mm (3,07 hüvelyk)
Mélység: 31 mm (1,22 hüvelyk)
