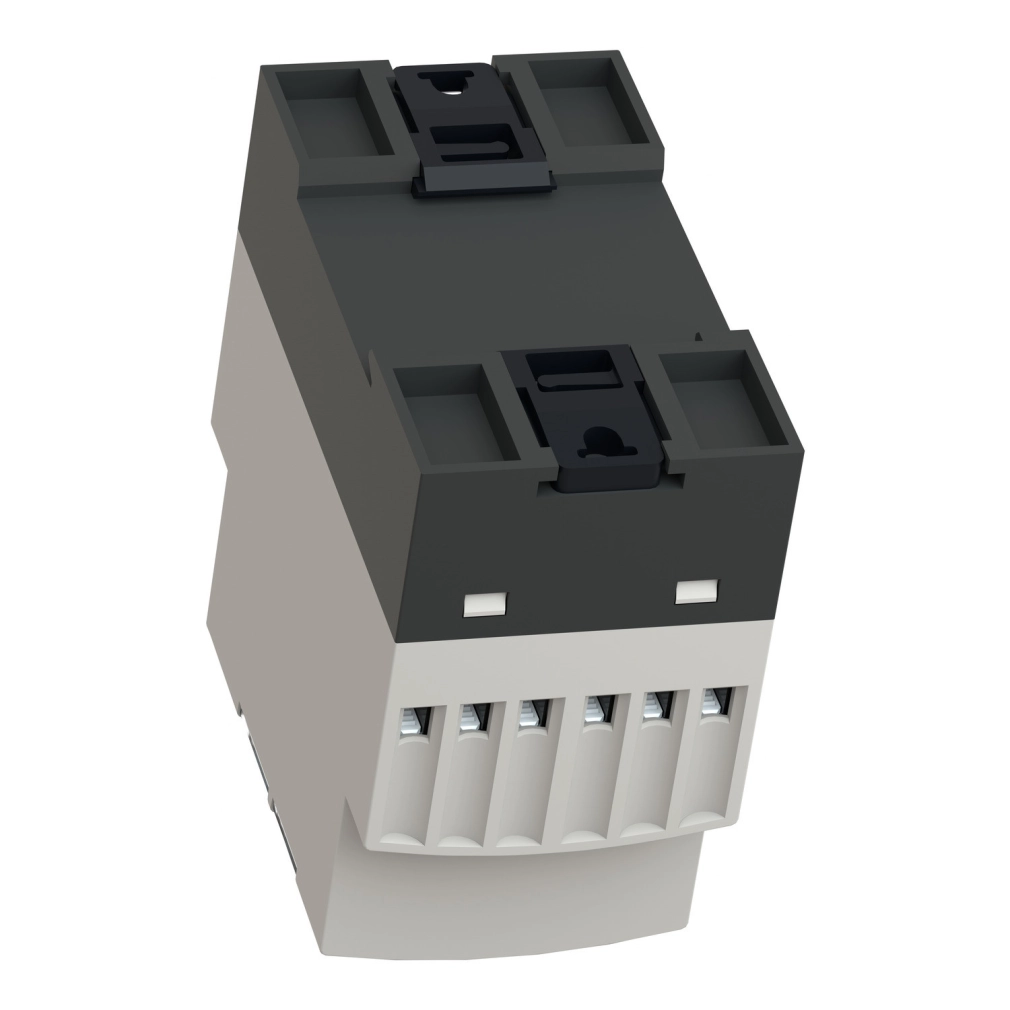

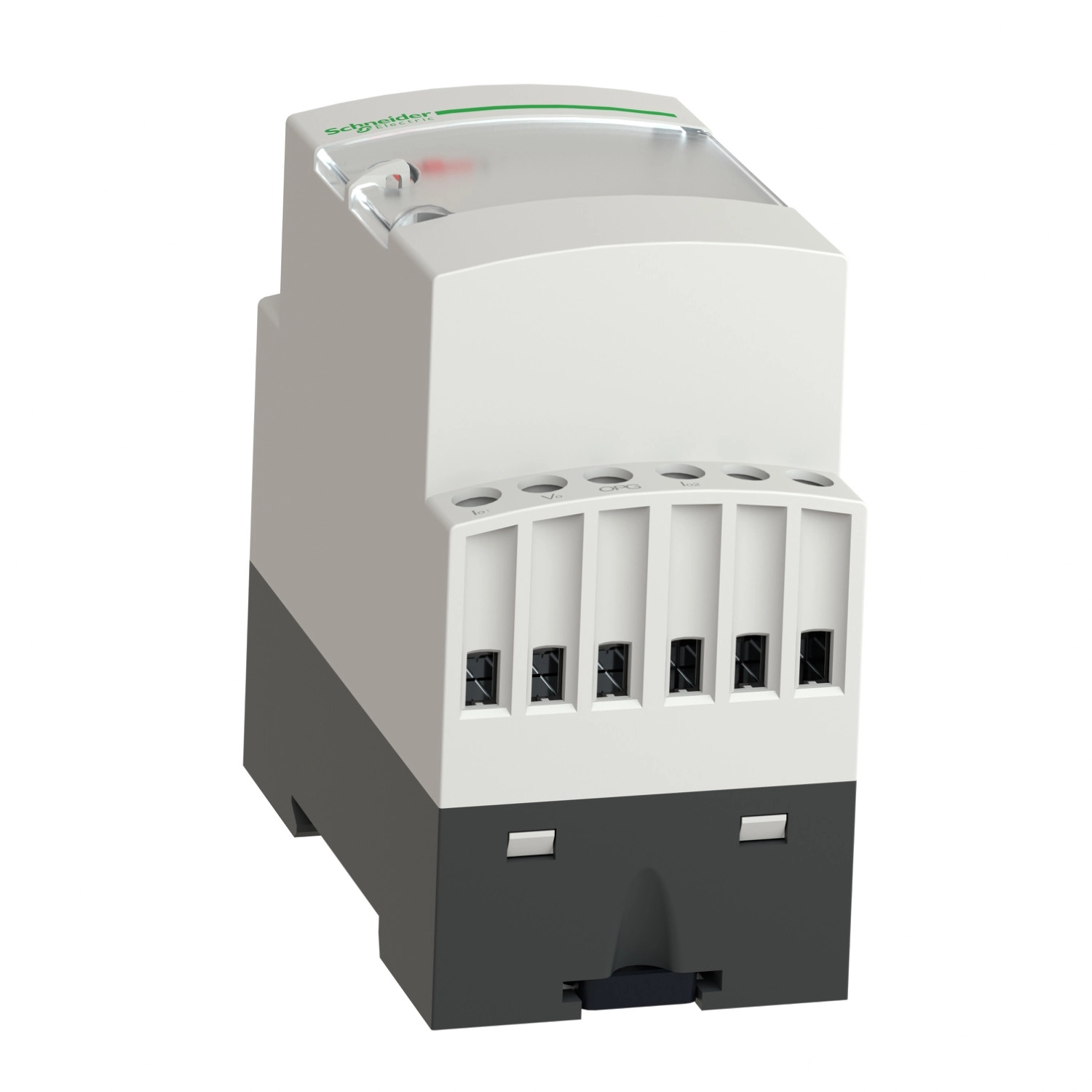

Schneider Electric Harmony Analog - RMCA61BD - áram konverter, bemenet: 0 - 1,5A/0 - 5A/0 - 15A, kimenet: 0 - 10V/0 - 20mA/4 - 20mA, elválasztott
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A RMCA61BD konverter három különböző bemeneti áramtartományt támogat: 0...1,5 A AC/DC, 0...5 A AC/DC és 0...15 A AC/DC, mindegyik 50/60 Hz frekvencián működik. A kimeneti oldalon pedig választhatsz a 0...10 V feszültségkimenet (min. 100 kOhm terhelhetőséggel) vagy a 0...20 mA / 4...20 mA áramkimenetek között (max. 500 Ohm terheléssel). Ez a flexibilitás lehetővé teszi, hogy egyetlen eszközzel sokféle ipari berendezést csatlakoztathass, legyen szó PLC-kről, mérőműszerekről vagy bármilyen más vezérlőrendszerről. A bemenet és a kimenet között teljes galvanikus elválasztás biztosított, ami növeli a rendszer megbízhatóságát és csökkenti az elektromos interferenciák kockázatát.
A készülék 24 V DC (±20%) tápfeszültséggel működik, amely szintén galvanikusan elválasztott a többi áramkörtől. A fogyasztás feszültségkimenet esetén legfeljebb 70 mA, míg áramkimenet esetén maximum 90 mA. A készülék előlapján egy zöld LED jelzi a tápfeszültség meglétét, így könnyedén ellenőrizheted a működési állapotot. A konverter beszerelése rendkívül egyszerű, hiszen többféle rögzítési lehetőséget kínál: felszerelhető csavarokkal szerelőlapra vagy felpatintható 35 mm-es szimmetrikus DIN sínre. A kompakt 80 x 78 x 45 mm-es méret és a mindössze 0,15 kg-os tömeg lehetővé teszi a helytakarékos beépítést még szűkös helyviszonyok között is. A csatlakozások meghúzási nyomatéka 0,6...1,1 Nm között van, a kábelezéshez pedig az AB1TP435U vagy AB1RRNTP435U2 típusú sorkapcsokat használhatod.
A RMCA61BD konverter kiemelkedő védelmi funkciókkal rendelkezik: fordított polaritás elleni védelem, rövidzárlat elleni védelem és túlfeszültség elleni védelem (±30 V) biztosítja a kimenet védelmét. Ha nincs bemenőjel vagy szakadt a bemenőkábel, a készülék abnormális kimeneti állapotot vesz fel: -15...0 V feszültséget, vagy a beállított kimenettől függően -30...0 mA (0...20 mA beállításnál), illetve 4...30 mA (4...20 mA beállításnál) áramot. A szigetelési feszültség 2 kV, ami biztosítja a megfelelő védelmet. A készülék 0,5 kV túlfeszültség-állósággal rendelkezik 1,2/50 μs ideig az IEC 61000-4-5 szerint. A konverter megfelel az IEC 60947-1 és IEC 60584-1 szabványoknak, és rendelkezik CSA, UL és GL tanúsítványokkal. Tűzállósága 850 °C az IEC 60695-2-1 és UL szerint. A készülék megbízhatósági adatai kiválóak: B10d = 22108, MTTFd = 23,9 év. A konverter ellenáll 50g ütésnek 11 ms-ig (IEC 60068-2-27) és 5g rezgésnek 10...100 Hz frekvenciatartományban (IEC 60068-2-6). Elektromos zavarállósága is kiemelkedő, 6 kV érintkezési és 8 kV légköri elektrosztatikus kisülésnek is ellenáll (IEC 61000-4-2, 3. szint). A gyors tranziensek elleni védelem 1 kV a be-/kimeneten és 2 kV a tápellátáson (IEC 61000-4-4). Működési hőmérséklet-tartománya 0...50 °C szorosan egymás melletti szerelésnél, illetve 0...60 °C 2 cm távolsággal történő szerelésnél. Tárolási hőmérséklet-tartománya -40...85 °C.
Schneider Electric Harmony Analog - RMCA61BD - áram konverter, bemenet: 0 - 1,5A/0 - 5A/0 - 15A, kimenet: 0 - 10V/0 - 20mA/4 - 20mA, elválasztott műszaki adatok
Főbb jellemzők
Termékcsalád: Harmony Analog
Termék vagy komponens típusa: Feszültség/áram konverter
Analóg bemenet típusa: Áram 0...1,5 A AC/DC 50/60 Hz
Áram 0...15 A AC/DC 50/60 Hz
Áram 0...5 A AC/DC 50/60 Hz
Analóg kimenet típusa: Áram 0...20 mA <= 500 Ohm kábelezéssel
Áram 4...20 mA <= 500 Ohm kábelezéssel
Feszültség 0...10 V >= 100 kOhm kábelezéssel
Kiegészítő információk
Védelem típusa: Fordított polaritás elleni védelem a kimeneten
Rövidzárlat elleni védelem a kimeneten
Túlfeszültség elleni védelem a kimeneten (+/- 30 V)
Abnormális analóg kimeneti feszültség: -15...0 V nincs bemenet vagy szakadt bemeneti vezeték esetén
Abnormális analóg kimeneti áram: -30...0 mA, ha 0...20 mA kimenet van kiválasztva és nincs bemenet vagy szakadt bemeneti vezeték
4...30 mA, ha 4...20 mA kimenet van kiválasztva és nincs bemenet vagy szakadt bemeneti vezeték
Névleges tápfeszültség [Us]: 24 V DC +/- 20%, izolált
Áramfelvétel: <= 70 mA feszültség kimenet esetén
<= 90 mA áram kimenet esetén
Helyi jelzés: LED (zöld) a bekapcsolt állapot jelzésére
Meghúzási nyomaték: 0,6...1,1 N.m
Jelölés: CE
Túlfeszültség állóság: 0,5 kV 1,2/50 μs ideig az IEC 61000-4-5 szerint
Névleges szigetelési feszültség [Ui]: 2 kV
Rögzítési mód: Csavarokkal (szerelőlapra)

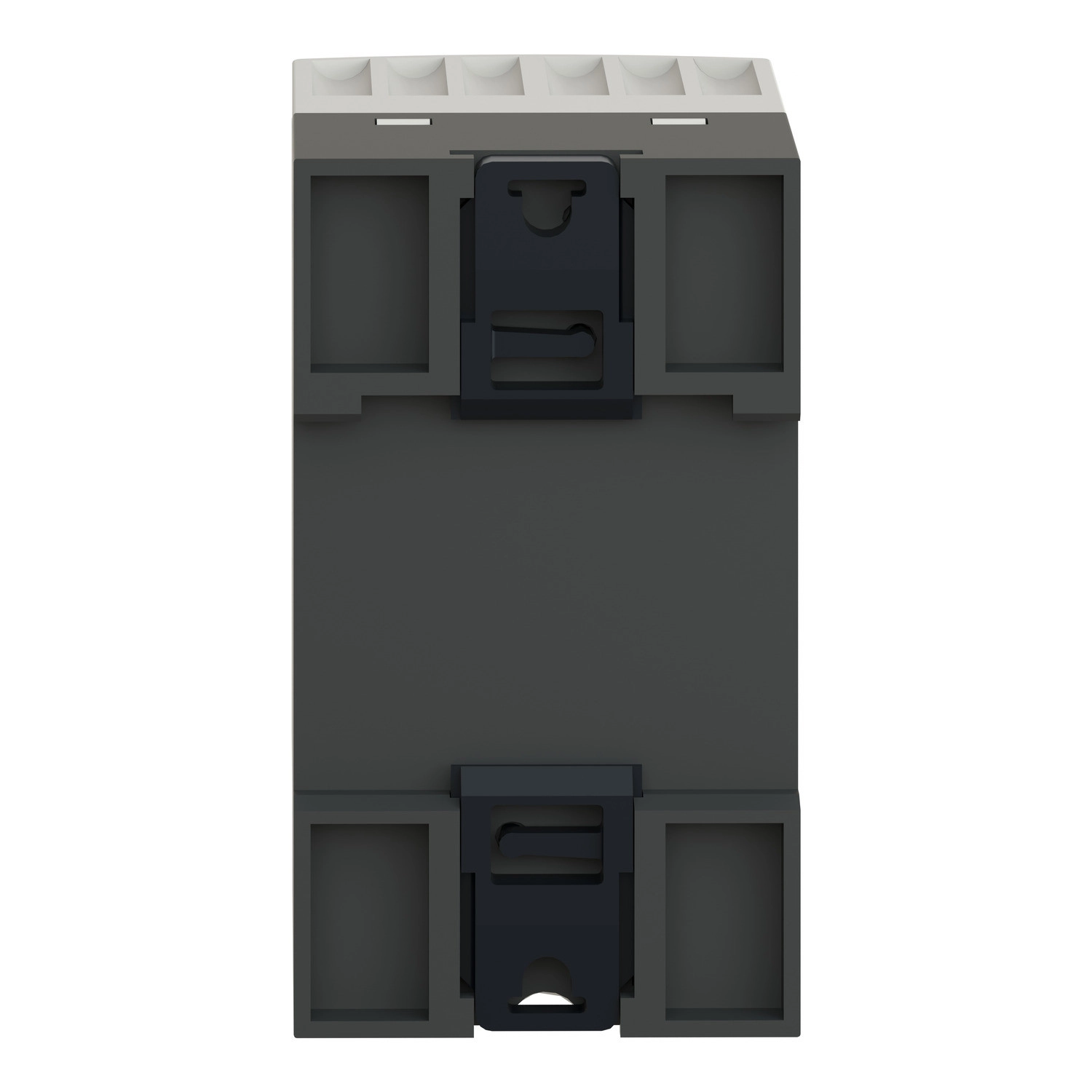

Felpatintható (35 mm-es szimmetrikus DIN sínre)
Biztonsági megbízhatósági adatok: B10d = 22108
MTTFd = 23,9 év
Környezeti jellemzők
Szabványok: IEC 60947-1
IEC 60584-1
Terméktanúsítványok: CSA
UL
GL
Tűzállóság: 850 °C az IEC 60695-2-1 szerint
850 °C az UL szerint
Ütésállóság: 50 gn 11 ms-ig az IEC 60068-2-27 szerint
Rezgésállóság: 5 gn (f= 10...100 Hz) az IEC 60068-2-6 szerint
Elektrosztatikus kisülés elleni védelem: 6 kV (érintkezéssel) az IEC 61000-4-2 3. szint szerint
8 kV (levegőben) az IEC 61000-4-2 3. szint szerint
Gyors tranziensek elleni védelem: 1 kV (be-kimenet) az IEC 61000-4-4 szerint
2 kV (tápegység) az IEC 61000-4-4 szerint
Sugárzott/vezetett zavar: CISPR 11
CISPR 22 1. csoport - B osztály
Környezeti hőmérséklet tároláskor: -40...85 °C
Környezeti hőmérséklet működés közben: 0...50 °C egymás melletti szerelés esetén
0...60 °C 2 cm távolsággal történő szerelés esetén
Szennyezettségi fok: 2 az IEC 60664-1 szerint
Méretek
Szélesség: 45 mm (1.77 in.)
Teljes szélesség: 51 mm (2.01 in.)
Magasság: 78 mm (3.07 in.)
Mélység: 80 mm (3.15 in.)
