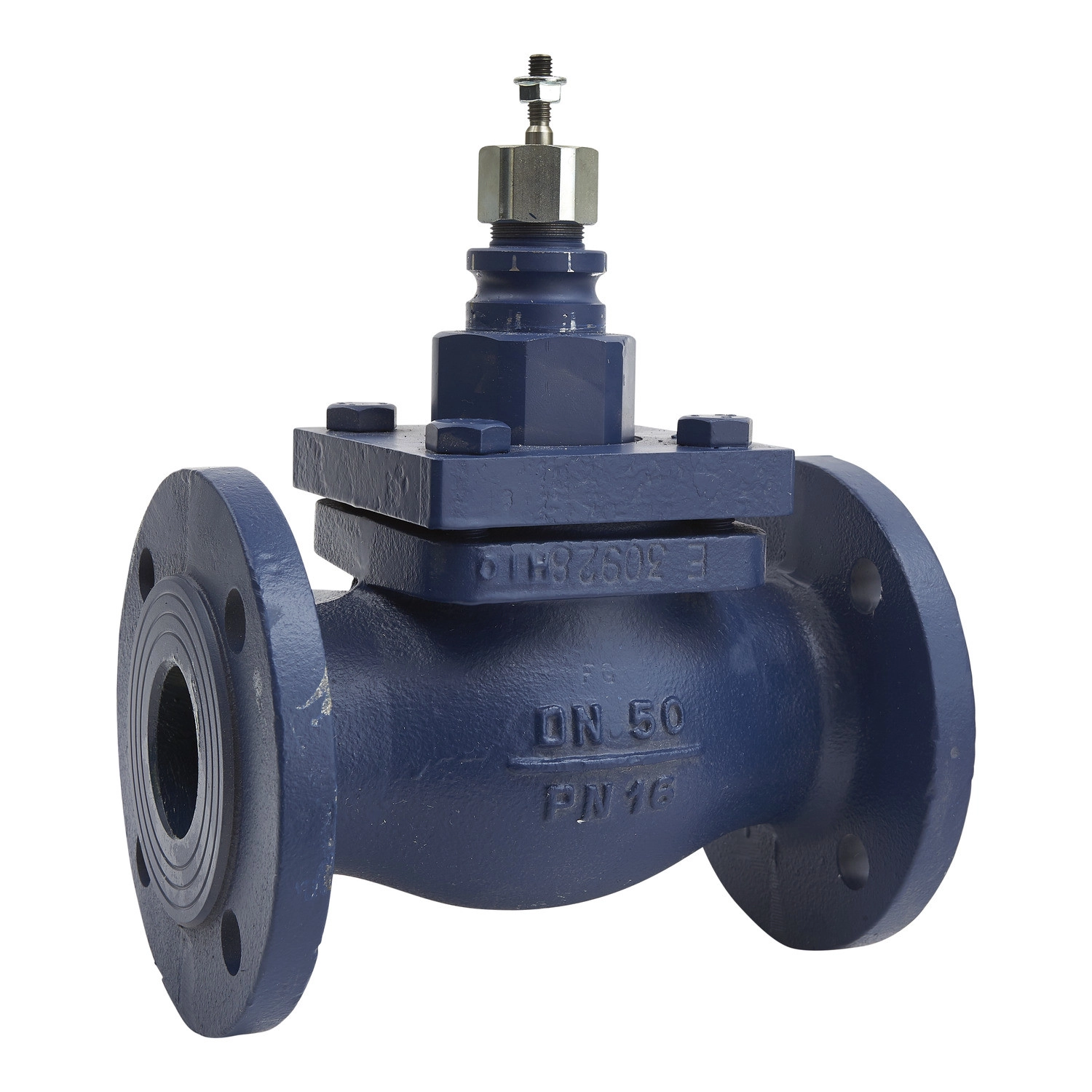

Schneider Electric Globe Valves and Actuators - VGS211F-50CS - Kétjáratú karimás szabályzó szelep VG211/50/32
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A VGS211F-50CS szelep kiváló műszaki paraméterekkel rendelkezik, melyek biztosítják a hosszú élettartamot és a megbízható teljesítményt. A szelep lineáris mozgású, és felfelé záródó kialakítású (stem up closed), ami azt jelenti, hogy a szelepszár felfelé mozgásakor a szelep zár. A szelep áramlási karakterisztikája egyenszázalékos (equal percentage), ami különösen előnyös a precíz szabályozáshoz szükséges alkalmazásoknál. A 40 kvs áramlási tényező (ami megfelel 46.25 cv értéknek) biztosítja a megfelelő átfolyási kapacitást. A szelep nyomásosztálya PN16, és a maximális nyomáskülönbség, amelynél még normál élettartam várható, 599.8 kPa. A szeleprangeabilitás több mint 35:1, ami kiemelkedő szabályozási tartományt biztosít.
A VGS211F-50CS szelep kimagasló anyagminőséggel rendelkezik. A szelepház szürke öntvényből (GG-25) készült, míg a belső alkatrészek - beleértve a szeleptányért, a szelepszárat és az ülékeket - rozsdamentes acél AISI 303 anyagból vannak. A tömítések PTFE (politetrafluoretilén) anyagból készültek, ami kiváló hőállóságot és vegyi ellenállóképességet biztosít. A szelepülék fém-a-fémen tömítésű, ami minimális szivárgást eredményez (az A portnál kevesebb mint 0,02% a kvs értékhez viszonyítva). A szelep működési hőmérséklettartománya -10°C és 200°C között van, ami lefedi a legtöbb ipari alkalmazás igényeit. A szelep lökedhossza 25 mm, ami pontos pozicionálást tesz lehetővé.
A Schneider Electric VGS211F-50CS szelepe DN50 (ISO 7005-2) karimás csatlakozással rendelkezik, ami szabványos illesztést biztosít a legtöbb ipari csővezetékhez. Ez a szelep különösen alkalmas olyan alkalmazási területekhez, ahol magas hőmérsékletű közegeket kell szabályozni, mint például gőzrendszerek, fűtési rendszerek vagy ipari hőcserélők. Az egyenletes százalékos áramlási karakterisztika előnyös a változó terhelésű rendszereknél, ahol széles szabályozási tartományra van szükség. A modellszám VGS211F-50CS 35M SD00, amely egyértelműen azonosítja ezt a specifikus konfigurációt a Schneider Electric VGS211F sorozatán belül.
Schneider Electric Globe Valves and Actuators - VGS211F-50CS -Kétjáratú karimás szabályzó szelep műszaki adatok
Általános tulajdonságok
Termék vagy komponens típusa: Szelep
Szeleptípus: Globe
Szelepsorozat: VGS211F
Modell: VGS211F-50CS 35M SD00
Közeg kompatibilitás: Gőz, Víz, Glikol 25%, Glikol 30%, Glikol 50%
Műszaki paraméterek
Szelep konfiguráció: 2-utas
Szelep csatlakozás típusa: Karimás
Szelep csatlakozás mérete: DN50 (ISO 7005-2)
Testméret: 50 mm (2 in)
Csőméret: 50 mm
Áramlási karakterisztika: Egyenlő százalékos
Áramlási tényező: 46.25 cv, 40 kvs
Nyomásosztály: PN16
Üzemi folyadék hőmérséklet: -10...200 °C
Nyomásfolyadék max delta P normál élettartam: 599.8 kPa
Telített gőz hőmérséklet: -10...200 °C
Szabályozószelep szabályozhatósági tartomány: Nagyobb mint 35:1
Löket hossza: 25 mm
Ülék szivárgás: A port: Kevesebb mint 0.02% a kvs értékhez képest
Szár áramlás akció: Szár felfelé zárt
Szár mozgás: Lineáris
Anyagok
Trim anyaga: Rozsdamentes acél
Test anyaga: Szürke öntöttvas GG-25
Ülék anyaga: A port: rozsdamentes acél AISI 303
Szár anyaga: Rozsdamentes acél AISI 303
Dugó anyaga: Rozsdamentes acél AISI 303
Szár tömítés anyaga: PTFE (politetrafluoretilén)
Ülék tömítés anyaga: A port: fém a fémen
Tömítőanyag: PTFE (politetrafluoretilén)
Célrégió: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
