Schneider Electric Globe Valves and Actuators - VGS211F-32CS - Kétjáratú karimás szabályzó szelep VG211/32/16
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!

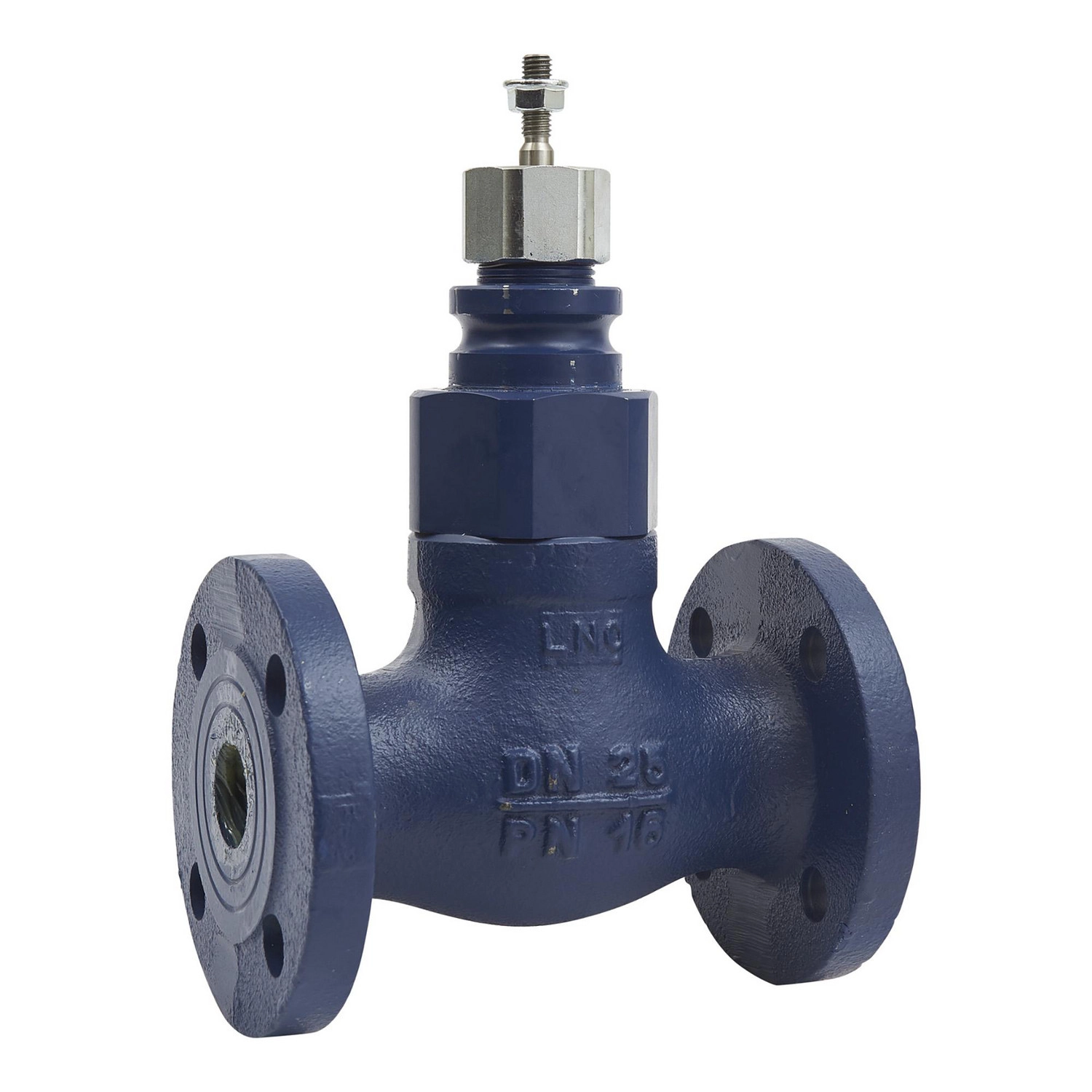

A VGS211F-32CS szelep konstrukciója elsősorban víz, gőz és különböző glikolkoncentrációjú (25%, 30% és 50%) folyadékok kezelésére lett kifejlesztve. A szelep karimás csatlakozással rendelkezik, amely megfelel az ISO 7005-2 szabványnak, DN32 méretben. A test szürke öntöttvasból (GG-25) készült, míg a szabályozó alkatrészek - beleértve a szelepülést, szárat és dugót - rozsdamentes acélból (AISI 303) kerültek kialakításra, biztosítva a hosszú élettartamot és a kiváló korrózióállóságot még nehéz üzemi körülmények között is.
A VGS211F-32CS modell számos figyelemre méltó műszaki paraméterrel rendelkezik: 16 kvs áramlási együttható (ami 18.5 cv értéknek felel meg), PN16 nyomásosztály, és -10°C-tól +200°C-ig terjedő működési hőmérséklet-tartomány. A szelep áramlási karakterisztikája egyenlő százalékos, ami különösen előnyös a precíz szabályozáshoz. A vezérlőszelep állíthatósági tartománya nagyobb mint 35:1, és 25 mm-es lökettel rendelkezik. A szivárgási arány rendkívül alacsony, kevesebb mint 0,02% a kvs értékhez viszonyítva, ami kiváló tömítést biztosít. A szelepszár mozgása lineáris, és a szelepszár zárt pozícióban felfelé áll, ami "stem up closed" konfigurációnak felel meg.
A tömítőanyagok PTFE (politetrafluoretilén) anyagból készülnek, ami kiváló vegyi ellenállást és hosszú élettartamot biztosít. A szelepülés tömítése fém-fém érintkezéssel van megoldva, ami tovább növeli a tartósságot magas hőmérsékleten is. A maximális nyomáskülönbség normál élettartam mellett 599,8 kPa, ami megfelelő rugalmasságot biztosít a különböző alkalmazási területeken. A VGS211F-32CS modell különösen ajánlott olyan rendszerekhez, ahol megbízható, precíz és hosszú élettartamú szabályozószelepre van szükség, például fűtési és hűtési rendszerek, gőzrendszerek vagy ipari folyamatszabályozás területén.
Schneider Electric Globe Valves and Actuators - VGS211F-32CS műszaki adatok
Általános jellemzők
Termék típusa: Szelep
Szelep típusa: Globe (Univerzális)
Terméksorozat: VGS211F
Modell: VGS211F-32CS 16M SD00
Kompatibilitás és kialakítás
Közeg kompatibilitás: Gőz, Víz, 25% Glikol, 30% Glikol, 50% Glikol
Szelep konfiguráció: 2-járatú
Csatlakozás típusa: Karimás
Csatlakozás mérete: DN32 (ISO 7005-2)
Testméret: 32 mm (1-1/4 col)
Csőméret: 32 mm
Teljesítmény jellemzők
Áramlási karakterisztika: Egyenlő százalékos
Áramlási együttható: 18.5 cv / 16 kvs
Nyomásosztály: PN16
Üzemi folyadék hőmérséklet: -10...200 °C
Max. nyomáskülönbség normál élettartamnál: 599.8 kPa
Telített gőz hőmérséklet: -10...200 °C
Szelep állíthatósági tartomány: Nagyobb mint 35:1
Löket hossza: 25 mm
Szivárgási arány: A nyílás: Kevesebb mint 0.02% a kvs értékből
Működés és anyagok
Szelepszár működése: Felfelé zár (Stem up closed)
Szelepszár mozgás: Lineáris
Belső alkatrészek anyaga: Rozsdamentes acél
Test anyaga: Szürke öntöttvas GG-25
Ülék anyaga: A nyílás: rozsdamentes acél AISI 303
Szelepszár anyaga: Rozsdamentes acél AISI 303
Dugó anyaga: Rozsdamentes acél AISI 303
Szelepszár tömítés anyaga: PTFE (politetrafluoretilén)
Ülék tömítés anyaga: A nyílás: fém a fémhez
Tömítőanyag: PTFE (politetrafluoretilén)
Célpiac
Célrégió: Európa, Ázsia-Csendes-óceáni térség, Ausztrália
