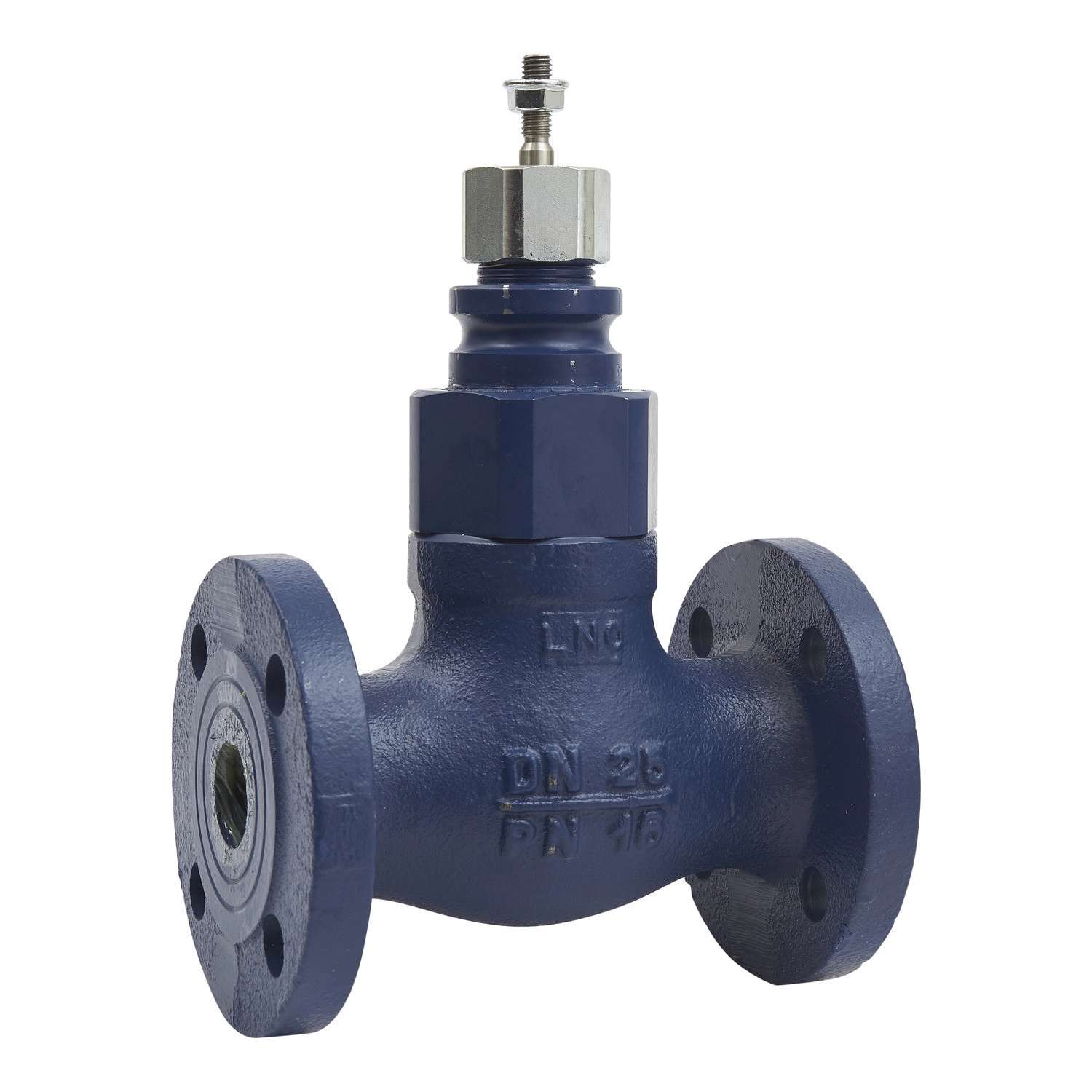

A Schneider Electric VGS211F-15CS03 egy professzionális, 15 mm-es, kétjáratú karimás Globe szelep, amely kifejezetten ipari és épületgépészeti alkalmazásokhoz lett kifejlesztve. Ez a kiváló minőségű szelep ideális választás gőz, víz és különböző glikol keverékek (25%, 30% és 50%) szabályozásához, így rendkívül sokoldalúan használható fűtési, hűtési és egyéb folyamatirányítási rendszerekben.
A VGS211F sorozat részeként ez a szabályozószelep egyenlő százalékos áramlási karakterisztikával rendelkezik, amely precíz szabályozást tesz lehetővé a teljes működési tartományban. A 0,6 kvs (0,69 cv) áramlási együtthatóval és a nagyobb mint 50:1 szabályozási aránnyal a szelep kivételesen pontos folyadékáramlás-szabályozást biztosít még változó üzemi feltételek mellett is. Az emelkedő szárral záró (stem up closed) kialakítás megbízható működést garantál, a Port A szivárgása pedig kevesebb mint 0,02% kvs értékű, ami kimagasló tömítettséget biztosít.
A szelep szerkezeti anyagai kifejezetten hosszú élettartamra és extrém körülmények közötti használatra lettek kiválasztva. A szeleptest szürke öntöttvasból (GG-25) készül, míg a trim, a szelepszár, a szelepülék és a dugó rozsdamentes acélból (AISI 303). A tömítőanyagok PTFE (politetrafluoretilén) összetételűek, ami kiváló kémiai ellenállást és hosszú élettartamot biztosít. A szelep fém-fém illesztésű tömítéssel rendelkezik, ami különösen ellenállóvá teszi magas hőmérsékleten és nyomáson történő alkalmazás során.
A VGS211F-15CS03 szelep PN16 nyomásosztályba tartozik, és -10°C-tól +200°C-ig terjedő hőmérsékleti tartományban használható, ami rendkívül széles alkalmazási területet fed le. A 16,5 mm-es lökettel és az ISO 7005-2 szabvány szerinti DN15-ös karimás csatlakozással rendelkező szelep optimális választás olyan rendszerekben, ahol megbízhatóság, precizitás és hosszú élettartam a követelmény. A 599,8 kPa maximális nyomáskülönbség mellett a szelep normál élettartama jelentősen meghaladja a hagyományos szelepekét, így valódi értéket képvisel olyan vállalatok számára, akik hosszútávú, megbízható megoldásokat keresnek folyadék- és gőzszabályozási feladataikhoz.
Schneider Electric Globe Valves and Actuators - VGS211F-15CS03 -Kétjáratú karimás szabályzó szelep VG211/15/0.6 műszaki adatok
Általános jellemzők
Terméktípus: Szelep
Szelepcsoport: Globe
Terméksorozat: VGS211F
Típus: VGS211F-15CS03
Közegkompatibilitás: Gőz, Víz, Glikol 25%, Glikol 30%, Glikol 50%
Műszaki jellemzők
Szelepkonfiguráció: 2-járatú
Csatlakozás típusa: Karimás
Csatlakozás mérete: DN15 (ISO 7005-2)
Testméret: 15 mm (1/2 in)
Csőméret: 15 mm
Áramlási jelleggörbe: Egyenlő százalékos
Áramlási együttható: 0,69 cv / 0,6 kvs
Nyomásosztály: PN16
Üzemi folyadékhőmérséklet: -10...200 °C
Max. nyomáskülönbség normál élettartam mellett: 599,8 kPa
Telített gőz hőmérséklet: -10...200 °C
Szabályozási tartomány: Nagyobb mint 50:1
Löket hossza: 16,5 mm
Szivárgás: A port: kevesebb mint 0,02% kvs
Szárirány működés: Felemelkedő szárral záró
Anyagösszetétel
Trim anyaga: Rozsdamentes acél
Test anyaga: Szürke öntvény GG-25
Ülék anyaga: A port: rozsdamentes acél AISI 303
Szár anyaga: Rozsdamentes acél AISI 303
Dugó anyaga: Rozsdamentes acél AISI 303
Szár tömítés anyaga: PTFE (politetrafluoretilén)
Ülék tömítés anyaga: A port: fém-fém illesztés
Tömítés anyaga: PTFE (politetrafluoretilén)
